Senzori i aktuatori Kljuna uloga u sistemima za
- Slides: 27

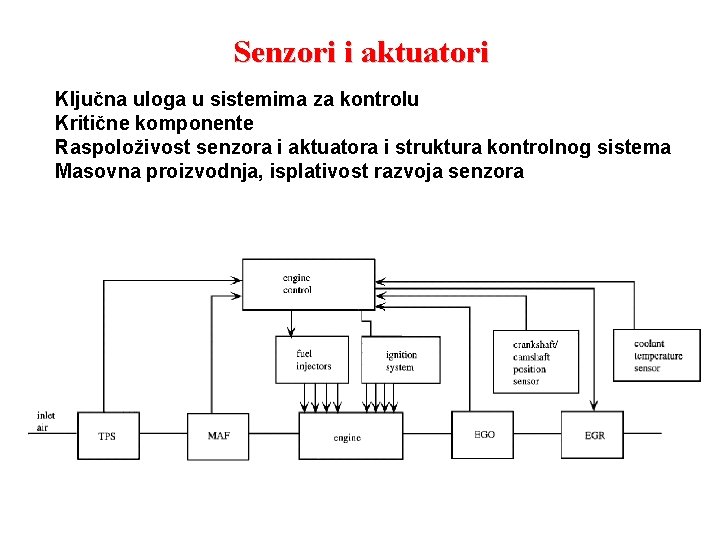

Senzori i aktuatori Ključna uloga u sistemima za kontrolu Kritične komponente Raspoloživost senzora i aktuatora i struktura kontrolnog sistema Masovna proizvodnja, isplativost razvoja senzora

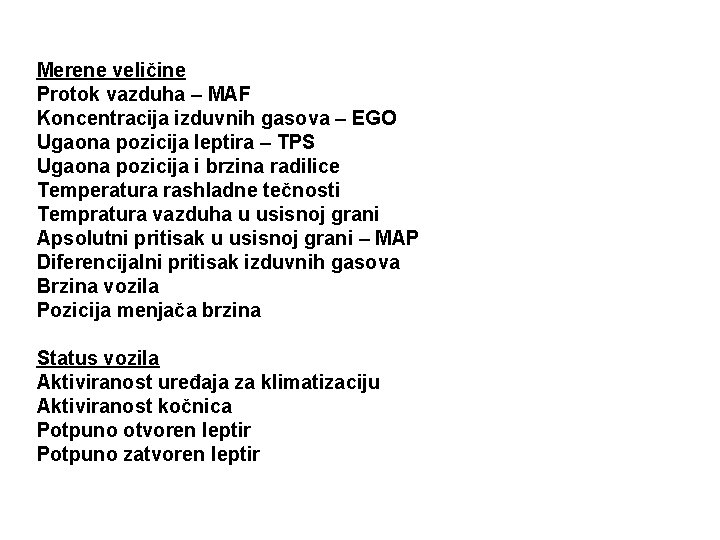

Merene veličine Protok vazduha – MAF Koncentracija izduvnih gasova – EGO Ugaona pozicija leptira – TPS Ugaona pozicija i brzina radilice Temperatura rashladne tečnosti Tempratura vazduha u usisnoj grani Apsolutni pritisak u usisnoj grani – MAP Diferencijalni pritisak izduvnih gasova Brzina vozila Pozicija menjača brzina Status vozila Aktiviranost uređaja za klimatizaciju Aktiviranost kočnica Potpuno otvoren leptir Potpuno zatvoren leptir

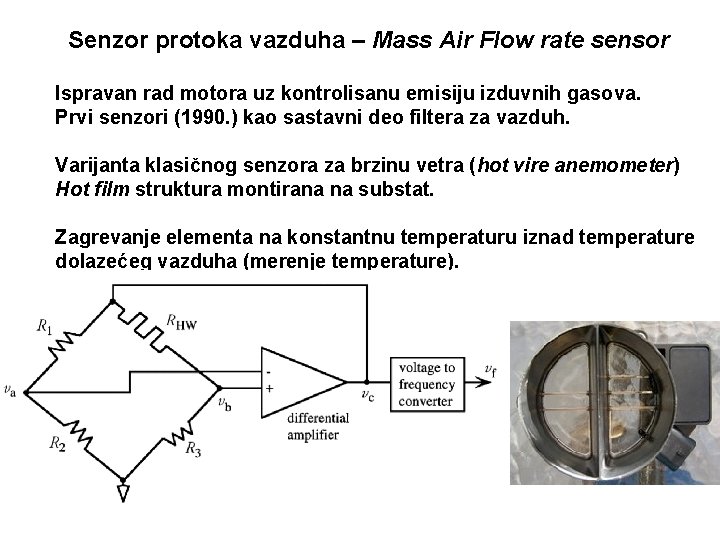

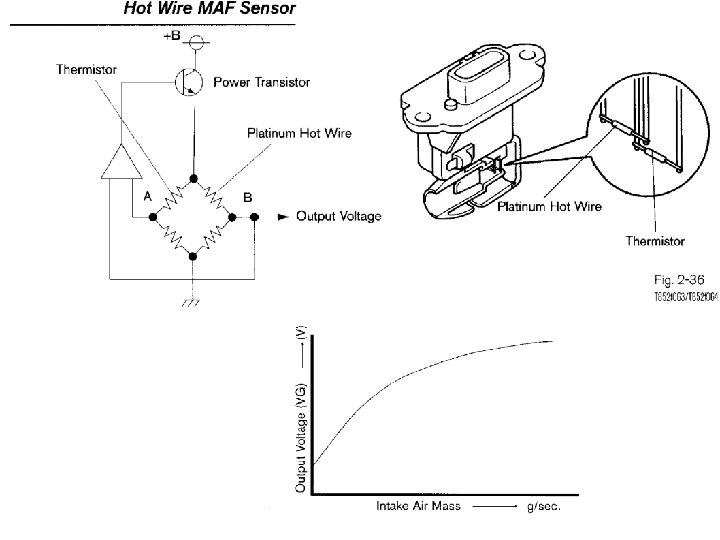

Senzor protoka vazduha – Mass Air Flow rate sensor Ispravan rad motora uz kontrolisanu emisiju izduvnih gasova. Prvi senzori (1990. ) kao sastavni deo filtera za vazduh. Varijanta klasičnog senzora za brzinu vetra (hot vire anemometer) Hot film struktura montirana na substat. Zagrevanje elementa na konstantnu temperaturu iznad temperature dolazećeg vazduha (merenje temperature).

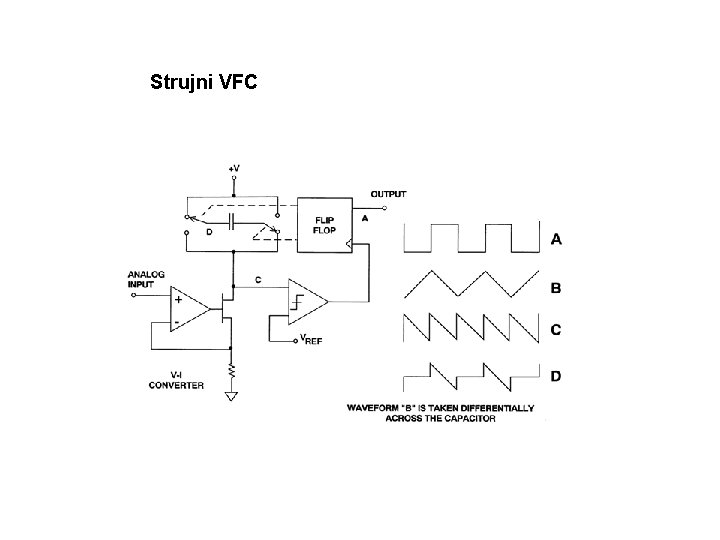

Strujni VFC

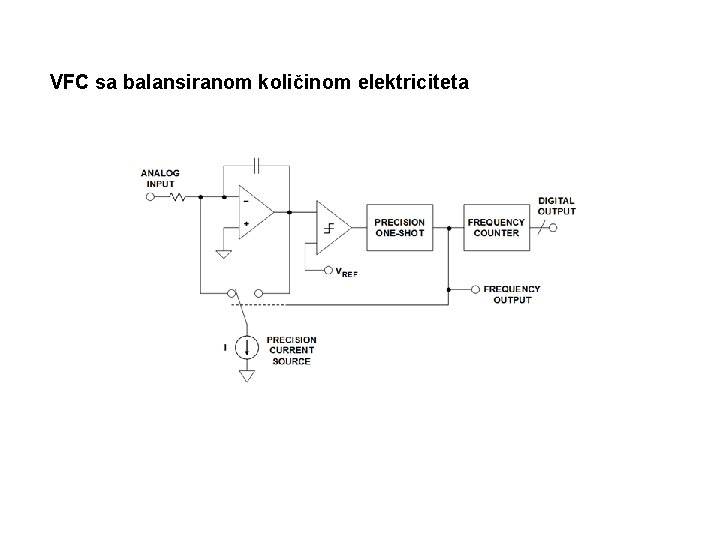

VFC sa balansiranom količinom elektriciteta

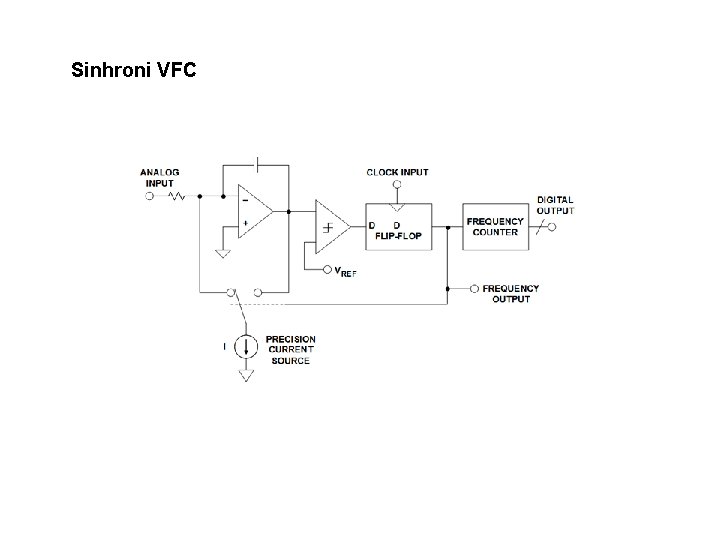

Sinhroni VFC

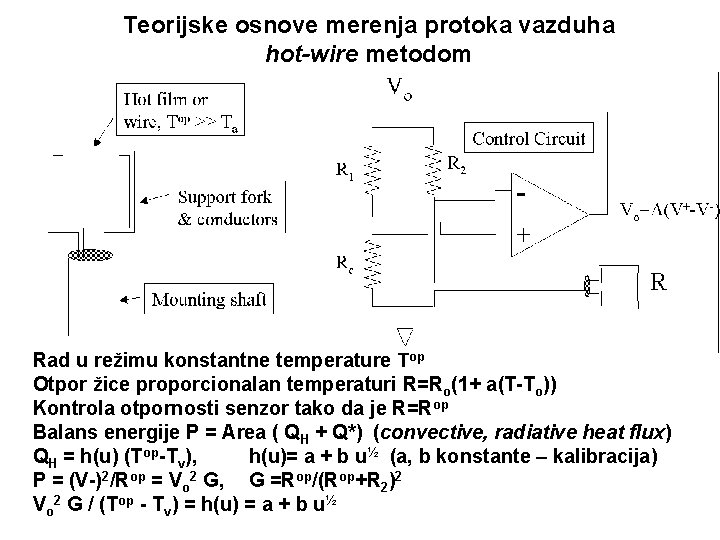

Teorijske osnove merenja protoka vazduha hot-wire metodom Rad u režimu konstantne temperature Top Otpor žice proporcionalan temperaturi R=Ro(1+ a(T-To)) Kontrola otpornosti senzor tako da je R=Rop Balans energije P = Area ( QH + Q*) (convective, radiative heat flux) QH = h(u) (Top-Tv), h(u)= a + b u½ (a, b konstante – kalibracija) P = (V-)2/Rop = Vo 2 G, G =Rop/(Rop+R 2)2 Vo 2 G / (Top - Tv) = h(u) = a + b u½

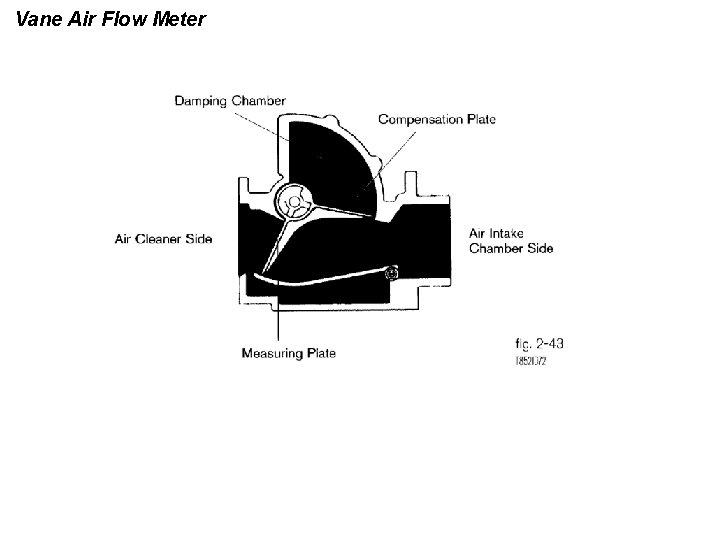

Vane Air Flow Meter

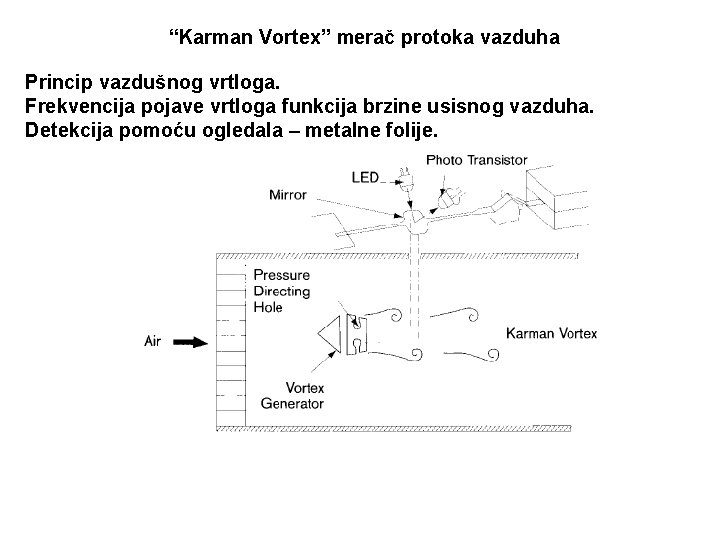

“Karman Vortex” merač protoka vazduha Princip vazdušnog vrtloga. Frekvencija pojave vrtloga funkcija brzine usisnog vazduha. Detekcija pomoću ogledala – metalne folije.

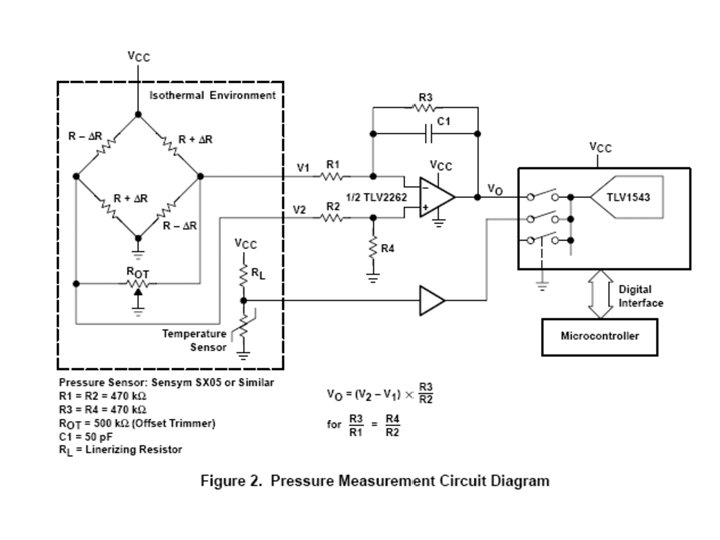

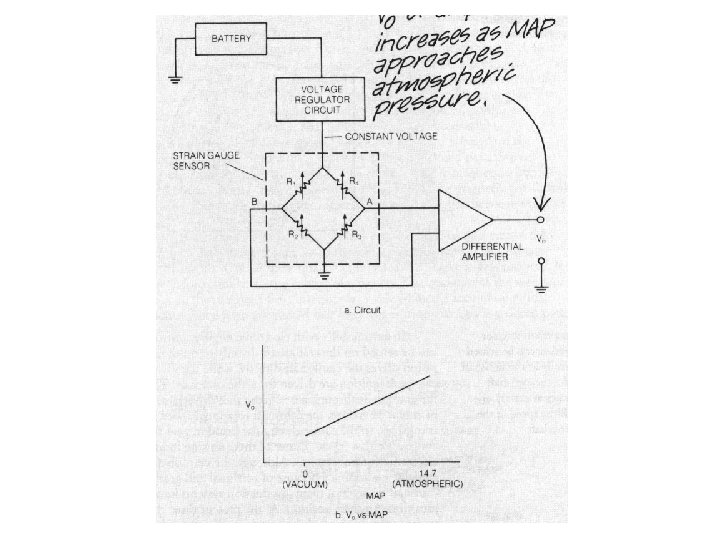

Inderektno merenje protoka vazduha Izračunavanje na osnovu: pritiska, MAP broja obrtaja motora, RPM temperature. MAP senzor Pomeraj membrane (displacement) Sa mernom trakom (Strain gauge) Piezo-otporni (piezoresistivity)

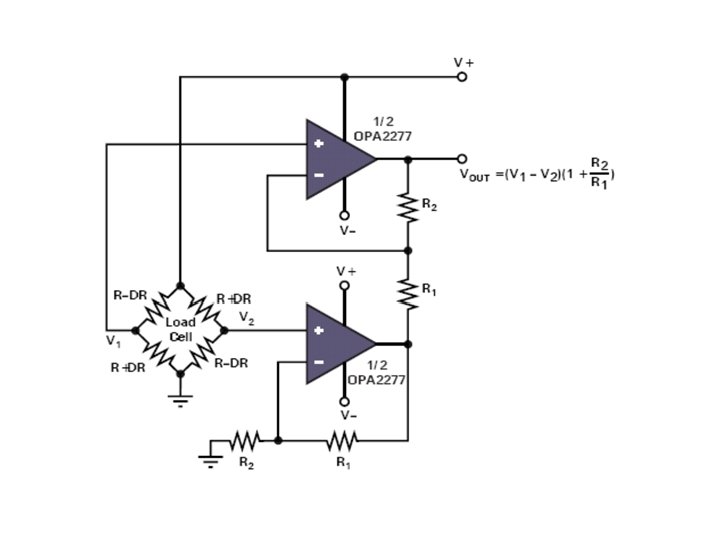

Instrumentacioni pojačavač sa dva OP

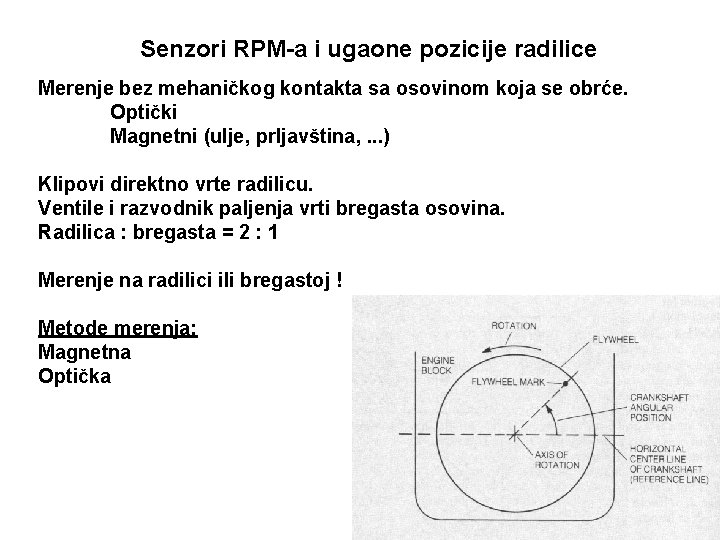

Senzori RPM-a i ugaone pozicije radilice Merenje bez mehaničkog kontakta sa osovinom koja se obrće. Optički Magnetni (ulje, prljavština, . . . ) Klipovi direktno vrte radilicu. Ventile i razvodnik paljenja vrti bregasta osovina. Radilica : bregasta = 2 : 1 Merenje na radilici ili bregastoj ! Metode merenja: Magnetna Optička

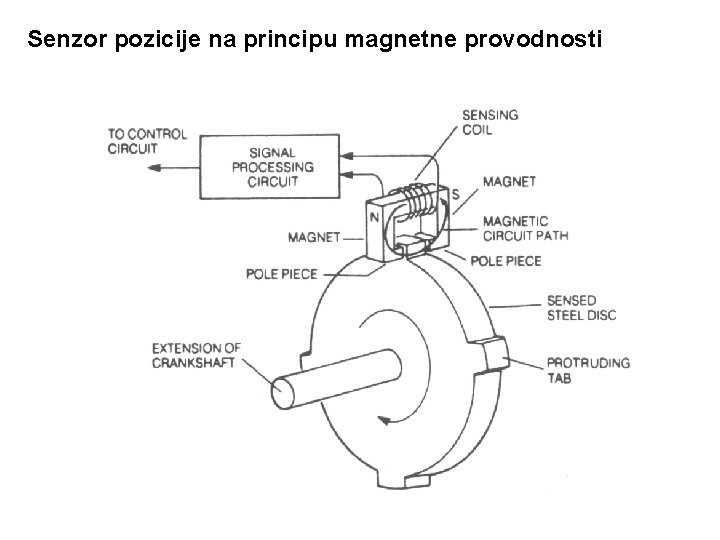

Senzor pozicije na principu magnetne provodnosti

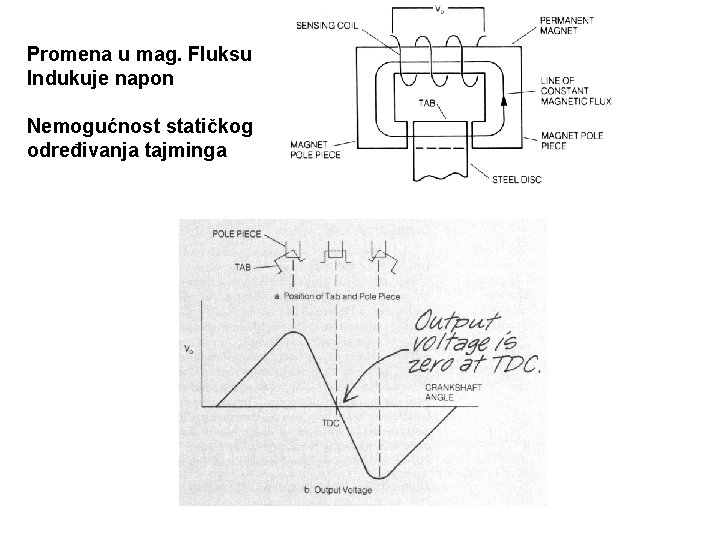

Promena u mag. Fluksu Indukuje napon Nemogućnost statičkog određivanja tajminga

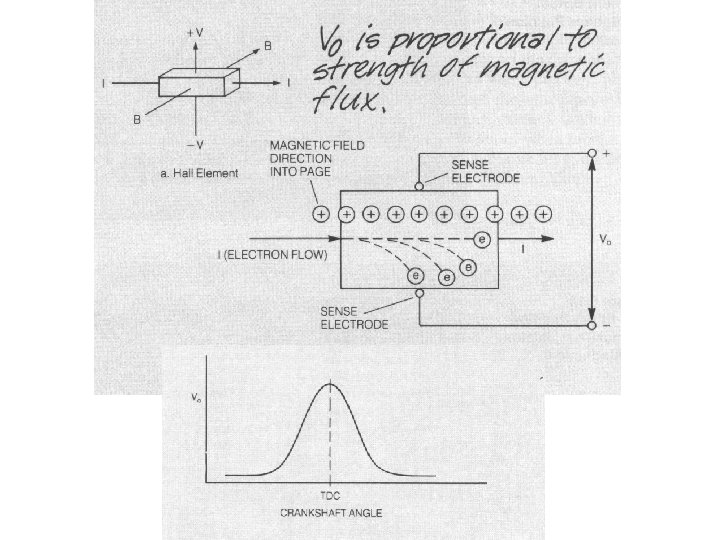

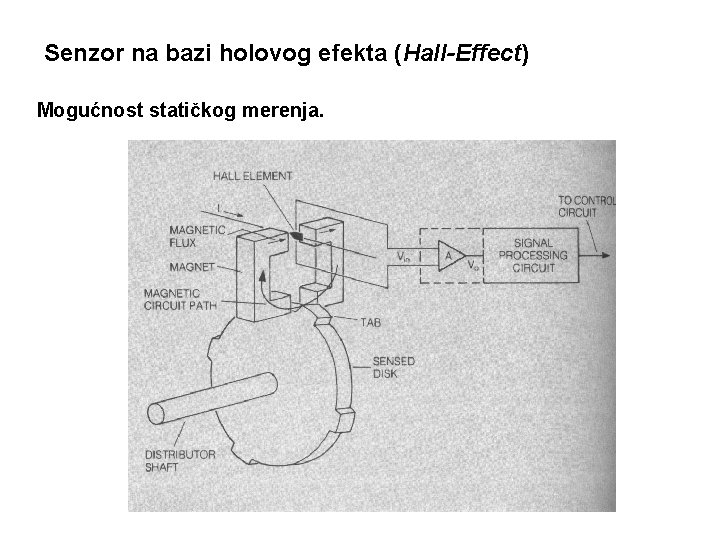

Senzor na bazi holovog efekta (Hall-Effect) Mogućnost statičkog merenja.

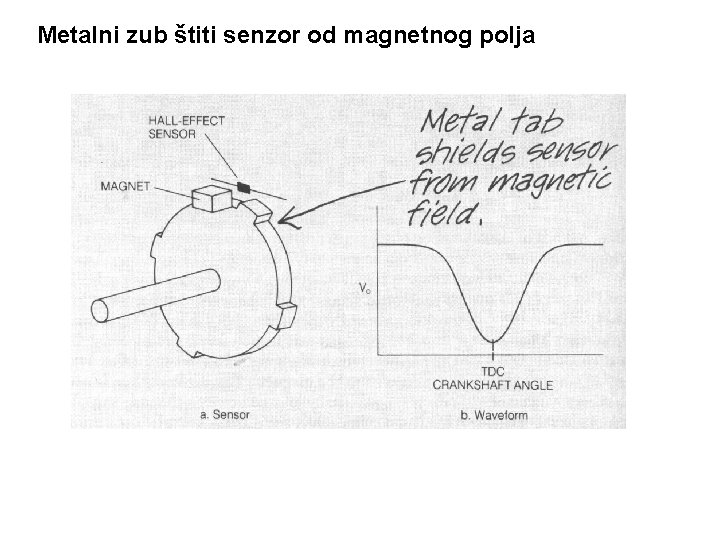

Metalni zub štiti senzor od magnetnog polja

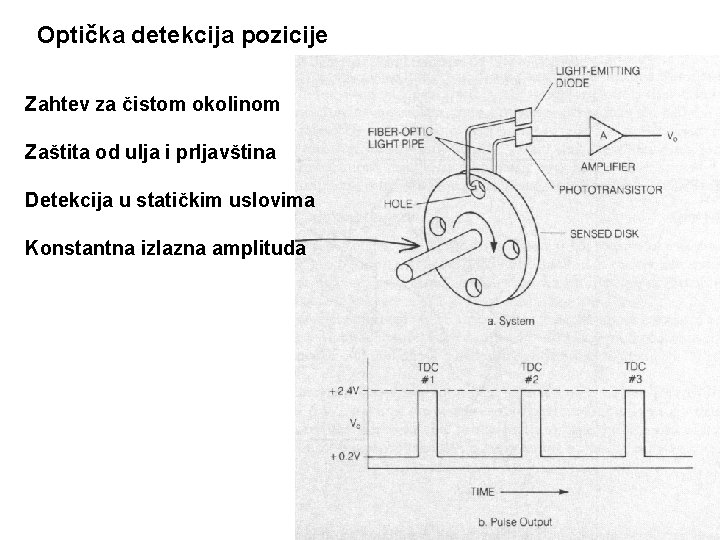

Optička detekcija pozicije Zahtev za čistom okolinom Zaštita od ulja i prljavština Detekcija u statičkim uslovima Konstantna izlazna amplituda
Detekcija ugla otvorenosti leptira (Thorttle angle) Analogni izlaz, AD konvetror V(a)=ka

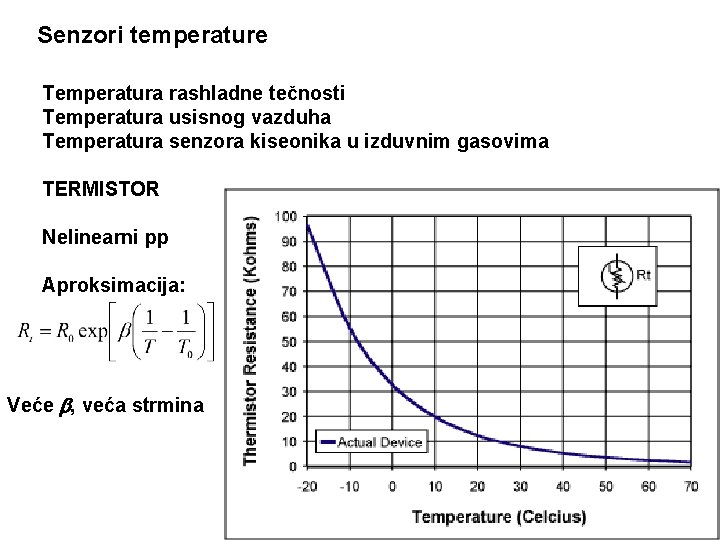

Senzori temperature Temperatura rashladne tečnosti Temperatura usisnog vazduha Temperatura senzora kiseonika u izduvnim gasovima TERMISTOR Nelinearni pp Aproksimacija: Veće , veća strmina
Greška aproksimacije
