SỞ GIÁO DỤC VÀ ĐÀO TẠO KHÁNH HÒA TRƯỜNG THPT NGUYỄN VĂN TRỖI CƠ CẤU TRỤC KHUỶU THANH TRUYỀN Môn: Công nghệ 11 GV Thực hiện: nhóm Công nghệ Tổ : Vật lý – Công nghệ

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN I. GIỚI THIỆU CHUNG Cơ cấu TKTT gồm 3 nhóm chi tiết Nhóm pit - tông Nhóm thanh truyền Nhóm trục khuỷu

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN I. GIỚI THIỆU CHUNG Nhóm Pit-tông Nhóm Trục khuỷu Nhóm Thanh truyền

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN I. GIỚI THIỆU CHUNG Khi độngcơ cơlàm việc: Khi động -Pit-tông chuyển động việc, pit-tông, tịnhtruyền, tiến thanh trục -Trục khuỷu quay tròn khuỷu chuyển -Thanh truyền là chi động thếlực nào? tiếtnhư truyền giữa Pittông và trục khuỷu. Click video

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT - TÔNG 1. Nhiệm vụ - Cùng với xi lanh và nắp máy tạo thành không gian làm việc. - Nhận lực đẩy của khí cháy rồi truyền lực cho trục khuỷu để sinh công và nhận lực từ trục khuỷu để thực hiện các quá trình nạp, nén và thải khí. .

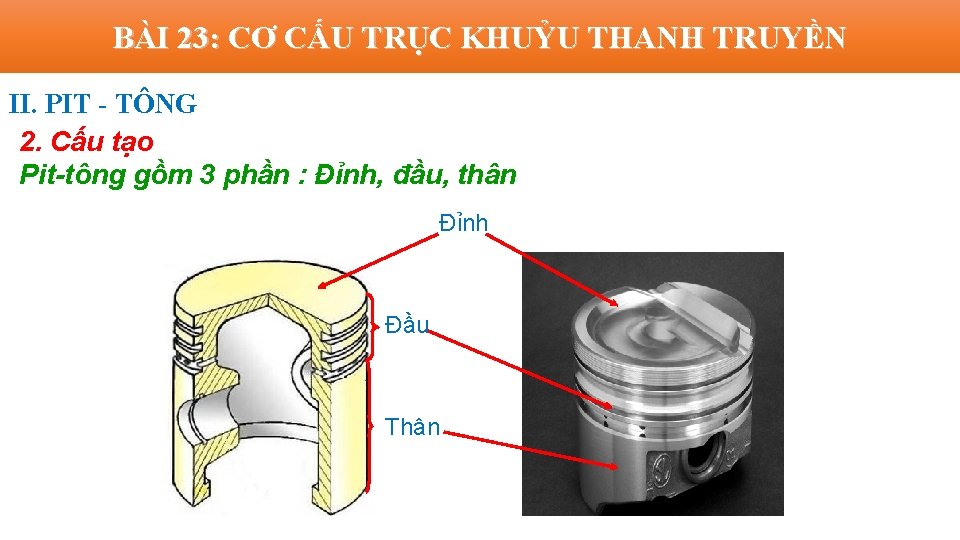

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT - TÔNG 2. Cấu tạo Pit-tông gồm 3 phần : Đỉnh, đầu, thân Đỉnh Đầu Thân

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT – TÔNG 2. Cấu tạo - Đỉnh pit-tông có 3 dạng : đỉnh bằng, đỉnh lồi, đỉnh lõm. Đỉnh bằng Đỉnh lồi Đỉnh lõm

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT – TÔNG 2. Cấu tạo - Đầu pit-tông có các rãnh để lắp xécmăng khí và xécmăng dầu. Xécmăng dầu được lắp ở phía dưới. Đáy rãnh lắp xécmăng dầu có khoan các lỗ nhỏ thông vào bên trong để thoát dầu. 1 2 3 1. Rãnh xéc măng khí 2. Rãnh xéc măng dầu 3. Lỗ thoát dầu Đầu

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT – TÔNG Nhiệm vụ của 2. Cấu tạo thân pit-tông là động - Thân pit-tông có nhiệm vụ dẫn hướng cho pit-tông chuyển gì? Trên thân pittrong xilanh và liên kết với thanh truyền để truyền lực. tông có lỗ ngang để lắp chốt pit-tông. Thân Lỗ lắp chốt pit-tông Chốt pit-tông

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN II. PIT – TÔNG 2. Cấu tạo VIDEO

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN III. THANH TRUYỀN 1. Nhiệm vụ của truyền là Thanh truyền là chi tiết dùng để truyền lực giữa pit-tôngthanh và trục khuỷu. gì?

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN III. THANH TRUYỀN 2. Cấu tạo Đầu nhỏ 1. Đầu nhỏ 2. Bạc lót đầu nhỏ 3. Thân 4. 6. Đầu to 5. Bạc lót đầu to 7. Đai ốc 8. Bulông Click Thanh truyền Đầu to Click Thân Click

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN IV. TRỤC KHUỶU 1. Nhiệm vụ - Nhận lực từ thanh truyền để tạo mômen quay để kéo máy công tác. - Dẫn động các cơ cấu và hệ thống của động cơ. Hãy nêu nhiệm vụ của trục khuỷu?

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN IV. TRỤC KHUỶU 2. Cấu tạo 1. Đầu trục khuỷu. 2. Chốt khuỷu lắp với đầu to thanh truyền. 3. Cổ khuỷu là trục quay của trục khuỷu. 4. Má khuỷu để nối cổ khuỷu với chốt khuỷu. 5. Đối trọng lắp ở má khuỷu để cân bằng cho trục khuỷu. Nó có thể làm liền với má khuỷu hoặc làm riêng rồi hàn hoặc lắp với má khuỷu bằng gugiông. 6. Đuôi trục khuỷu được lắp với bánh đà.

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN IV. TRỤC KHUỶU 2. Cấu tạo Click Video

CỦNG CỐ BÀI Câu 1: Hãy chọn cụm từ thích hợp điền vào chỗ trống cho hợp nghĩa: Pit-tông cùng với ……… và ……… tạo thành không gian làm việc , nhận lực đẩy của khí cháy truyền cho ……… để sinh công nhận lực từ trục khuỷu để thực hiện quá trình nạp, nén và thải. A. xilanh, nắp máy, trục khuỷu. B. nắp máy, trục khuỷu, xilanh. C. trục khuỷu, nắp máy, xilanh. D. trục khuỷu, xilanh, nắp máy.

CỦNG CỐ BÀI Câu 2: Xéc măng khí được lắp ở đâu? A. Đỉnh pit- tông. B. Thân pit- tông. C. Chốt pit- tông. D. Đầu pit- tông.

CỦNG CỐ BÀI Câu 3: Bộ phận nào liên kết và truyền lực giữa chốt pit- tông với chốt khuỷu? A. Xéc măng khí. B. Pit- tông. C. Thanh truyền. D. Trục khuỷu.

CỦNG CỐ BÀI Câu 4: Đầu to thanh truyền được chế tạo thành hai nửa để A. dễ tháo lắp với chốt pit- tông. B. dễ tháo lắp với trục khuỷu. C. giảm ma sát. D. tăng tuổi thọ thanh truyền.

CỦNG CỐ BÀI Câu 5: Trên má khuỷu của trục khuỷu làm thêm đối trọng có tác dụng chính là A. tăng khối lượng của trục khuỷu. B. tích trữ năng lượng. C. cân bằng cho trục khuỷu. D. giảm lực quán tính cho trục khuỷu.

CỦNG CỐ BÀI Câu 6: Đây là trục khuỷu của động cơ mấy xi lanh? A. 7 xi lanh. B. 6 xi lanh. C. 5 xi lanh. D. 4 xi lanh.

Xécmăng có nhiệm vụ bao kính buồng cháy, xec măng khí ngăn không cho khí trên buồng cháy lọt xuống cacte. Xécmăng dầu ngăn không cho dầu bôi trơn từ các te lọt vào buồng cháy. 1 2 1. Rãnh xéc măng khí 2. Rãnh xéc măng dầu Đầu

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN III. THANH TRUYỀN 2. Cấu tạo Đầu nhỏ thanh truyền có dạng hình trụ rỗng để lắp chốt pit-tông Đầu nhỏ Chốt pit-tông Return

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN III. THANH TRUYỀN 2. Cấu tạo Thân thanh truyền nối đầu nhỏ với đầu to, thường có tiết diện ngang hình chữ I. Return

BÀI 23: CƠ CẤU TRỤC KHUỶU THANH TRUYỀN III. THANH TRUYỀN 2. Cấu tạo -Đầu to thanh truyền: lắp với chốt khuỷu ( có thể làm liền khối hoặc cắt làm hai nửa, một nửa 4 liền với thân thanh truyền và một nửa rời 6. Hai nửa được ghép với nhau bằng bulông 8). -Bên trong đầu nhỏ và đầu to thanh truyền có lắp bạc lót hoặc ổ bi. Return
