Retele de calculatoare Clasa a IX-a TIC

De ce au aparut retelele de calculatoare? • Pentru asigurarea functiilor de comunicare si conectivitate intre calculatoare • Comunicare = transmiterea si receptionarea de date si mesaje • Conectivitate = partajare de date , aplicatii si echipamente

Ce este o rețea de calculatoare? • O rețea de calculatoare = un ansamblu de calculatoare legate intre ele, astfel incat acestea sa poata face schimb de date si sa isi poata folosi in comun resursele. • Resurse: Øimprimante ØDiscuri ØAplicatii • Fiecare calculator este independent in executia si gestiunea propriilor resurse

Asigurarea functiilor de conectare si conectivitate De ce avem nevoie? • Echipamente hardware • Mediul prin care se asigura legatura fizica • Software prin care se asigura comunicarea si conectivitatea calculatoarelor (legatura logica)

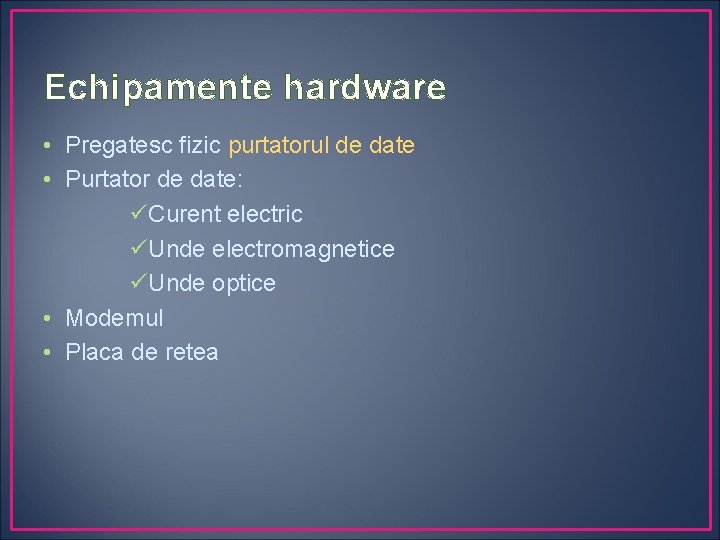

Echipamente hardware • Pregatesc fizic purtatorul de date • Purtator de date: üCurent electric üUnde electromagnetice üUnde optice • Modemul • Placa de retea

Modem extern Modem intern

Placa de retea

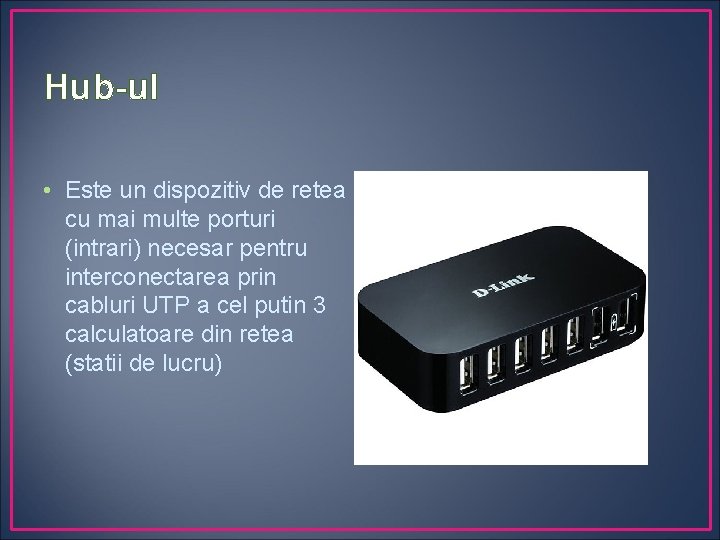

Hub-ul • Este un dispozitiv de retea cu mai multe porturi (intrari) necesar pentru interconectarea prin cabluri UTP a cel putin 3 calculatoare din retea (statii de lucru)

Switch-ul • Este un dispozitiv de retea cu mai multe porturi care filtreaza si expediaza pachete de date intre segmentele retelei

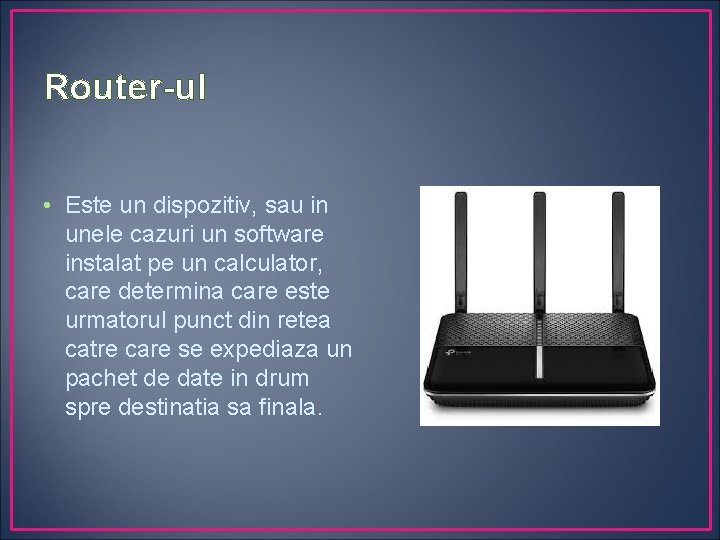

Router-ul • Este un dispozitiv, sau in unele cazuri un software instalat pe un calculator, care determina care este urmatorul punct din retea catre care se expediaza un pachet de date in drum spre destinatia sa finala.

Router versus MODEM Ce face un router Un router conecteaza mai multe retele si imparte traficul intre ele. Daca este pentru acasa, acesta va avea o conexiune pentru retea si una sau mai multe pentru dispozitivele utilizatorului. Si cum orice router modern are si un switch incorporat, se pot conecta mai multe dispozitive, prin cablu sau prin wi fi. Practic, router-ul permite conectarea mai multor dispozitivelor la o singura retea fizica (aceasta venind de la operatorul de internet), dar si ofera dispozitivelor posibilitatea de a comunica intre ele. Cele mai bune routere folosesc si metode de encriptare a datelor pentru a proteja datele. Totusi, un router nu este de ajuns pentru a te putea conecta la internet. Ai nevoie si de un aparat prin care sa fie transmis traficul digital si acesta este modemul. Ce face modemul Modemul este un dispozitiv de legatura intre reteaua ta locala si internet. Numele sau vine de la modulator-demodulator. Initial, acesta modula semnalul de internet pe linia telefonica si apoi il demodula la capatul celalalt. Desi modem-urile noi nu mai functioneaza asa, numele lor s-a pastrat si acum. Modemurile moderne functioneaza diferit in functie de tipul de conexiune folosit (prin telefon, cablu, satelit etc). Acestea fac legatura dintre portul de infrastructura la un capat si un cablu de Ethernet la celalalt capat. Abia acest cablu poate sa fie introdus intr-un router (sau direct in computer) pentru a avea acces la internet. Cu alte cuvinte, poti avea internet fara router (dar il poti folosi la un singur computer), dar nu si fara un modem.

Mediul prin care se asigura legatura fizica • Asigura fizic transportul datelor de la un calculator la altul • Prin cablu • Fara cablu: §Unde radio §Unde laser §Microunde §Unde radio prin satelit Cablu coaxial Cablu cu fibra optica

Clasificarea retelelor Infunctie de accesul la retea In functie de strategia de functionare Retele private De la egal Retele publice Client/server In functie de aria de raspandire In functie de topologie Relele locale Topologia BUS Retele metropolitane Topologia RING Retele globale Topologia STAR Topologia TREE Topologia MESH

Retele private • • Apartin unor organizatii Se poate schimba rapid o cantitate mare de date Comunicare rapida prin voce sau mesaje Trebuie platita achizitia, instalarea si intretinerea lor, respectiv inchirierea lor Disponibilitate mare Pot fi adaugate servicii suplimentare Viteza foarte mare Securitate ridicata

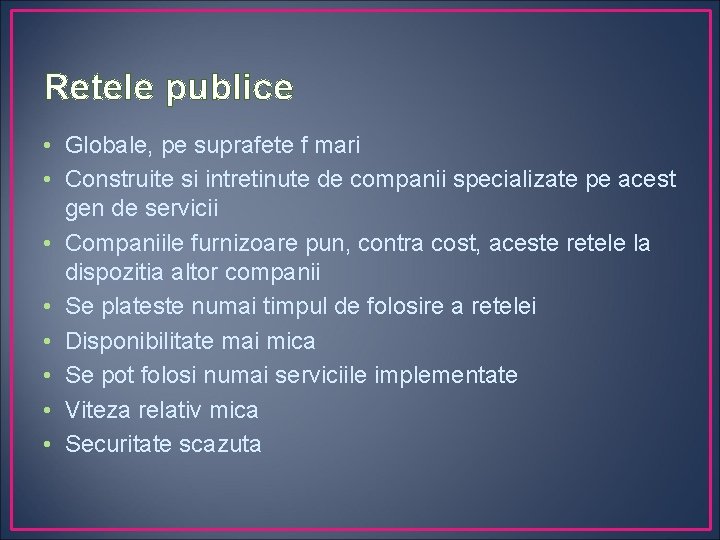

Retele publice • Globale, pe suprafete f mari • Construite si intretinute de companii specializate pe acest gen de servicii • Companiile furnizoare pun, contra cost, aceste retele la dispozitia altor companii • Se plateste numai timpul de folosire a retelei • Disponibilitate mai mica • Se pot folosi numai serviciile implementate • Viteza relativ mica • Securitate scazuta

Relele de la egal • Intre calculatoarele din retea este stabilita o retea de egalitate • Dezavataje: o. Viteze de lucru f mici o. Securitate si integritatea datelor redusa o. Max 25 calculatoare in retea • Costuri mici • Pt comunicare de mesaje si partajare de periferice

Retele client/server • Un server – pe acesta ruleaza software de retea • Serverul furnizeaza servicii altor calculatoare – clienti (statii de lucru/workstation • User / drepturi / conturi / parole / administraor de retea Tipuri de servere Server de fisiere (aplicatii si fisiere) Server de imprimante Server de comunicatie (asigura schimbul de informatii in interiorul sau cu exteriorul retelei

Retele locale (LAN) • • LAN = Local Area Network Calculatoarele sunt raspandite pe o arie mica (<2 km) De obicei in aceeasi cladire, sau cladiri invecinate Deservesc de obicei aceeasi organizatie

Retele metropolitane (MAN) • MAN = Metropolitan Area Network • Calculatoarele sunt raspandite pe aria unui oras • De obicei, deservesc institutii publice ale unui oras

Retele globale (WAN) • WAN = Wide Area Network • Pe suprafata unei tari continent

Topologia BUS (magistrala) Avantaje: • Ușor de implementat și de extins • Necesită mai puțină lungime de cablu decît rețelele stea • Sunt bine adaptate pentru rețele temporare și mici care nu necesită viteze mari, în plus sunt ușor de configurat • Sunt mai puțin costisitoare deoarece se folosește numai un cablu Dezavantaje: • Lungimea cablului este limitată și la fel numărul de stații • Dacă există probleme cu cablul, toată rețeaua se „prăbușește” • Costurile de întreținere pot fi mari pe o perioadă lungă de timp • Performanța degradează dacă sunt conectate prea multe calculatore • Este necesară terminația corectă a semnalului (și a cablului) • Capacitate de încărcare semnificativă (fiecare tranzacție trebuie să ajungă la destinație) • Lucrează mai bine cu un număr limitat de noduri • Este mai lentă decît alte topologii • Dacă un calculator se defectează atunci toată rețeaua se „prăbușește”

Topologia RING (Inel) • toate sistemele de calcul sunt interconectate intre ele in stilul conectarii in topologia magistrala, doar ca primul si ultimul sunt unite formandu-se astfel o bucla (inel). Informatia se transmite de la un nod la urmatorul, intr-un singur sens. Avantaje: • Aceleasi ca la topologia BUS • ofera un grad ridicat de securitate privind transferul informatiilor in si din exterior, prin simplu fapt ca acest transfer nu se poate realiza. Dezavantaje: • Aceleasi ca la topologia BUS

Topologia STAR (Stea) Este tipul de topologie de rețea în care fiecare din nodurile de rețea este conectat la un nod central, numit hub sau switch. Toate datele care sunt transmise între nodurile din rețea sunt întâi transmise în acest nod central și abia apoi sunt retransmise la unele sau la toate celelalte noduri în rețea. Avantaje: • permite o conexiune permanentă chiar dacă un dispozitiv de rețea iese din funcție. Dezavantaje: • Singurul pericol este ieșirea din funcție a nodului central, care ar duce la pierderea legăturii cu toată rețeaua.

Topologia TREE (Arbore) • combina topologia retelelor de tip magistrala cu cea de tip stea. • Specific acestei topologii este magistrala centrala, respectiv un cablu denumit backbone. Pornind de la acest cablu, se dezvolta structuri de retele de tip stea si/sau de tip magistrala, formandu-se astfel reteaua de tip arbore. • mai des intalnita la retelele metropolitane, mai ales in cadrul companiilor furnizoare de servicii Internet. Avantaje: • permite o conexiune permanentă chiar dacă un dispozitiv de rețea iese din funcție. Dezavantaje: • dependenta de elementul structural central (backbone), fara de care nici un nod al retelei nu poate beneficia de conectivitate totala.

Topologia MESH (Plasa) • este o topologie în care fiecare calculator este conectat în mod direct cu toate celelalte calculatoare din reţea. • Această topologie se utilizează pentru situaţiile în care este nevoie de o fiabilitate ridicată Avantaje: exista o mare siguranta in utilizare Dezavantaje: este dificil de realizat pentru un numar mare de noduri(costuri mari)
