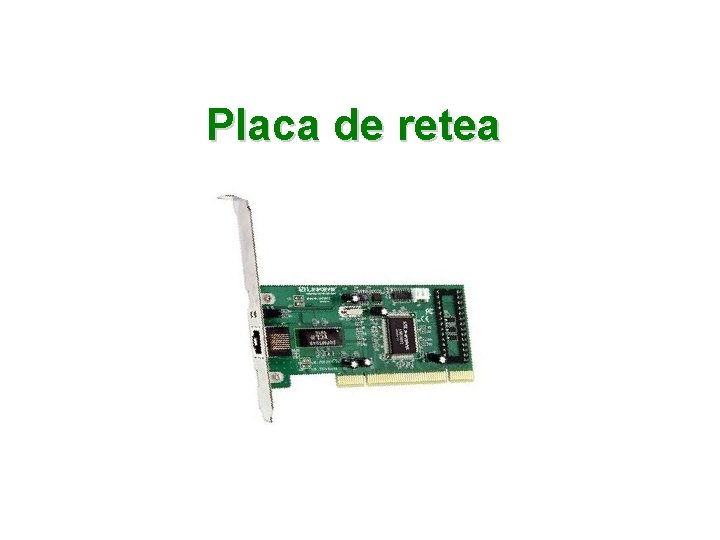

Placa de retea

Placa de retea, este componenta hardware a calculatorului care asigură conectarea calculatorului în reţea Este interfata fizică dintre calculator şi mediul de transmisie, motiv pentru care se mai numeşte şi adaptor de reţea Placa de reţea se instalează într-un slot PCI sau ISA a plăcii de bază, aşa cum se poate vedea în figura de mai jos.

Conectarea plăcii de reţea la mediu, mediu se face printr-un conector corespunzător cablului utilizat ca mediu de transmisie. Conector RJ 45, utilizat pentru cablu torsadat UTP Conector BNC, utilizat pentru cablu coaxial subţire. Conector DB 15, 15 utilizat pentru cablu coaxial gros.

Plăcile de reţea sunt proiectate pentru o anumită tehnologie de realizare a reţelelor: reţelelor Ethernet, Token ring, FDDI. Placa asigură conectarea la mediu printr-un conector, funcţie de tipul de cablu utilizat pentru legarea calculatoarelor în reţea. Fiecare tehnologie de realizare a reţelei, are propria viteză de transmisie a datelor şi propria metodă de acces Metoda de acces asigură ca pe un cablu, să transmită date un număr mare de calculatoare. Placă de reţea utilizată pentru realizarea unui LAN, folosind tehnologia Ethernet Conectarea la reţea se poate face prin: • conector RJ 45, 45 la cablu torsadat UTP • conector BNC, BNC la cablu coaxial subtire • conector DB 15, la cablu coaxial gros Alegerea plăcii de reţea se face după: - tipul de cablu utilizat ca mediu de transmisie, care înseamnă alegerea unei plăci care să aibă un conector adecvat cablului folosit - tehnologia de realizare a reţelei LAN, care înseamnă că placa va transmite cu o anumită viteză şi va utiliza o anumită metodă de acces la mediu.

Placa de reţea este identificată printr-o adresă denumită adresă fizică sau adresă MAC Fiecare placă de reţea are asociată o adresă formată din 48 biţi. Adresa MAC este uzual scrisă în hexazecimal, adică prin 12 digiţi, avînd formatul: MM-MM-MM SS-SS-SS. - prima parte a adresei: MM-MM-MM este un număr ID care arată producătorul - partea a doua a adresei: SS-SS-SS este numărul serial asignat de producător. De exemplu: 00 -06 -C 1 -16 -A 1 -45 este o adresă fizică a unei plăci fabricate de Cisco. 00 -C 0 -4 F-72 -DC-2 C este o adresă fizică a unei plăci fabricate de Intel. Adresa fizică, fizică este utilizată pentru a identifica calculatoarele într-o reţea LAN, LAN aşa cum adresa IP este utilizată pentru a identifica calculatoarele conectate la Internet. Adresa MAC este inscripţionată pe placă printr-un procedeu denumit “ardere” într-un cip şi nu poate fi ştearsă sau modificată. Din acest motiv ea este o adresă unică

Placa de reţea se poate împărţi în două componente funcţionale: - interfaţa cu calculatorul, care asigură transferul datelor dintre placa de bază şi placa de reţea. - tranceiverul care se ocupă cu transmiterea datelor de la placa de reţea la cablu. Tranceiverul primeste de la interfata cu calculatorul pachetele de date, care sunt codate în codul Manchester, apoi sunt amplificate şi transmise pe cablu. Tranceiverul sesizează dacă pe cablu apar coliziuni, în timpul transmisiei datelor. În situaţia când s-a produs o coliziune se opreşte transmisia, care se reia după un timp variabil. Aceste operaţii sunt implementate printr-un software care se numeşte, protocolul de transmisie CSMA/CD. /CD Interfata cu calculatorul conţine un software care asigură funcţionarea plăcii de reţea ca o componentă a calculatorului, numită driver Acesta se instalează după instalarea plăcii în slotul PCI sau ISA al plăcii de bază. Interfata cu calculatorul transformarea datelor care se transferă de la placa de bază unde sunt transmise paralel, în format serial aşa cum datele se transmit pe cablu. Interfata cu calculatorul asigură formarea cadrelor aşa cum sunt transmise pe cablu. Adică datelor li se adaugă un preambul, adresa destinaţie şi sursă şi un element de verificarea corectitudinii transmisiei pe cablu, numit CRC.

1. Pregătirea datelor se face prin transformarea lor din formatul în care ele circulă în calculator, în forma în care ele sunt transmise pe cablu. În calculator datele circulă în paralel pe magistralele de date, iar pe cablu datele sunt transmise serial. Placa de reţea transformă fluxul de date din paralel în serial, serial aşa cum se vede în figur alăturată.

Datele fac parte din fişiere de dimensiuni mari Dacă fiecare calculator ar transmite pe cablu o cantitate mare de date, retelele s-ar bloca. Deasemenea, cînd se produc erori în transmisie, sarcina de tratare a erorii este mai grea, deoarece trebuie să retransmită blocuri mari de date. Din aceste motive, datele care trebuie transmise se fragmentează în blocuri mai mici numite cadre. Cadrul reprezintă unitatea de informaţie care se transmite într-o reţea LAN. În figură, se prezintă modul în care placa de reţea pregăteşte datele, pentru a fi transmise. Adică: - fragmentează fişierul - adaugă adresa destinaţie - adaugă adresa sursă - adaugă informaţiile de control - adaugă CRC pentru verificarea transmisiei După aceste operaţiuni se obţine un cadru. Cadrele sunt transmise prin reţeaua LAN. Datele sunt recepţionate de o singură placă de reţea din LAN, aceea care adresa destinaţie Calculatorul care recepţionează cadrele, elimină informaţiile suplimentare folosite pentru transmisia datelor, apoi ele sunt reasamblate pentru a reconstitui fişierul transmis.

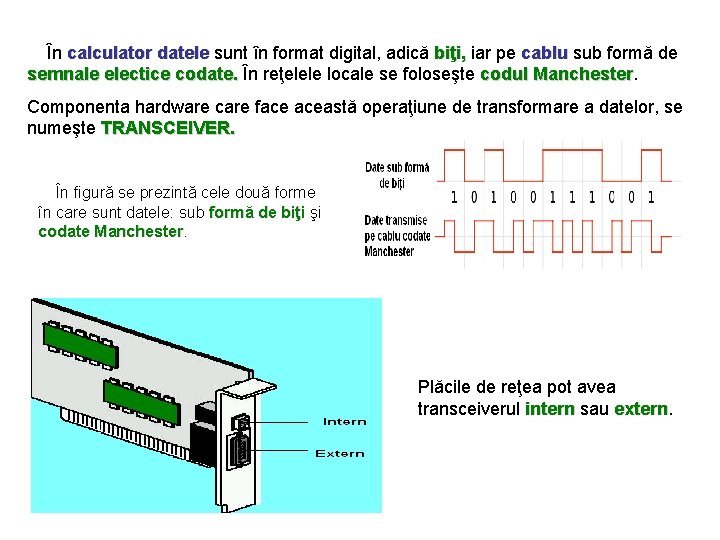

În calculator datele sunt în format digital, adică biţi, iar pe cablu sub formă de semnale electice codate. În reţelele locale se foloseşte codul Manchester Componenta hardware care face această operaţiune de transformare a datelor, se numeşte TRANSCEIVER. În figură se prezintă cele două forme în care sunt datele: sub formă de biţi şi codate Manchester Plăcile de reţea pot avea transceiverul intern sau extern

2. Transmisia şi controlul fluxului Înainte ca placa de reţea să transmită datele în reţea, poartă un dialog cu placa de reţea receptoare pentru a stabili următorii parametri cu care va transmite datele: - dimensiunea maximă a datelor - intervalul de timp dintre date - cantitatea de date transmise fără a aştepta confirmare - intervalul de timp până la transmiterea confirmării - viteza de transmisie - capacitatea memoriei plăcii de reţea Fiecare placă de reţea transmite celeilalte aceşti parametrii, precum şi adaptarea la parametrii celeilalte, după care un calculator le transmite şi un altul le recepţionează. Transmisia datelor este prezentată în figura de mai jos. Calculatorul care placa de reţea cu adresa fizică 006 c 137 e 54 a 3, 006 c 137 e 54 a 3 transmite cadre de date calculatorului care placa de reţea cu adresa MAC 00 c 14 f 27 d 32 c, care le primeşte.

3. Recepţia datelor Placa de reţea recepţionează datele sosite de pe cablu care sunt: - transformate în semnale binare - prin eliminarea informaţiilor conţinute de cadru, se obţin datele - sunt stocate în memoria RAM a plăcii de reţea. Operaţiile de memorare sunt comandate CPU al plăcii de reţea. Datele sunt transferate la placa de bază, bază după ce au fost transformate din format serial în format paralel, ca să poată fi transmise pe magistralele plăcii de bază. Apoi sunt stocate în memoria RAM a plăcii de bază.
