RAGAM DIALOG GAYA INTERAKSI Ragam DialogGaya Interaksi n

RAGAM DIALOG / GAYA INTERAKSI

Ragam Dialog/Gaya Interaksi n Aspek penting dalam dialog adalah gaya interaksi n Interaksi merupakan dialog antara manusia dan komputer 2

Ragam Dialog/Gaya Interaksi Command Line Interface n Menu’s n Natural Language n Question/Answer and Query Dialogue n Form-Fills and Spreadsheets n WIMP n Point and Click n Three–Dimensional Interfaces n 3

Command Line Interface n Cara untuk mengekspresikan instruksi ke komputer secara langsung. n Macam Command Line (Baris Perintah) : ¨Baris Perintah Tunggal ¨Baris Perintah Terstruktur 4

Command Line Interface Baris Perintah Tunggal n n Perintah dilakukan melalui keyboard dengan sebuah key atau beberapa karakter yang membentuk kata kunci Implementasinya : ¨ tombol fungsi, karakter tunggal, singkatan pendek, semua kata, atau kombinasi Ciri khas baris perintah tunggal : n cocok untuk tugas yang berulang n lebih baik bagi user yang ahli daripada pemula n menawarkan akses langsung ke fungsi sistem n nama perintah / singkatan harus bermakna. Contoh: Sistem Operasi Unix, DOS 5

Command Line Interface Baris perintah tunggal Keuntungan n Cepat n Efisien n Akurat n Ringkas n Luwes n Inisiatif oleh pengguna n User lebih hati-hati dan faham dengan setiap perintah yang di eksekusi Kerugian n Memerlukan latihan yang lama n Membutuhkan penggunaan yang teratur dan sesuai kebutuhan n Beban ingatan tinggi n Jelek dalam menangani masalah 6

Command Line Interface 7

Command Line Interface 8

Command Line Interface Baris Perintah Terstruktur n Merupakan kumpulan dari banyak perintah tunggal menjadi satu rangkaian. n Implementasinya pada : ¨ File. BAT yang ada pada Operating System. 9

Command Line Interface Baris Perintah Terstruktur n Contoh pada file. BAT yang ada pada Operating System. @echo off cls prompt nasetiyanto $p$g mkdir file 1 cd file 1 mkdir file 1 -2 cd. . Kemudian urutan baris perintah di atas disimpan dalam file Hai. Bat 10

Menu’s n n Tetapkan pilihan yang ditampilkan pada layar Pilihan terlihat ¨ mengurangi ingatan - mudah digunakan ¨ nama harus bermakna Seleksi oleh: ¨ angka, huruf, tombol panah, mouse ¨ kombinasi (e. g. mouse ditambah akselerator) Pilihan sering dikelompokkan secara hierarkis ¨ Pengelompokan yang mudah dipahami sangat diperlukan 11

Menu’s 12

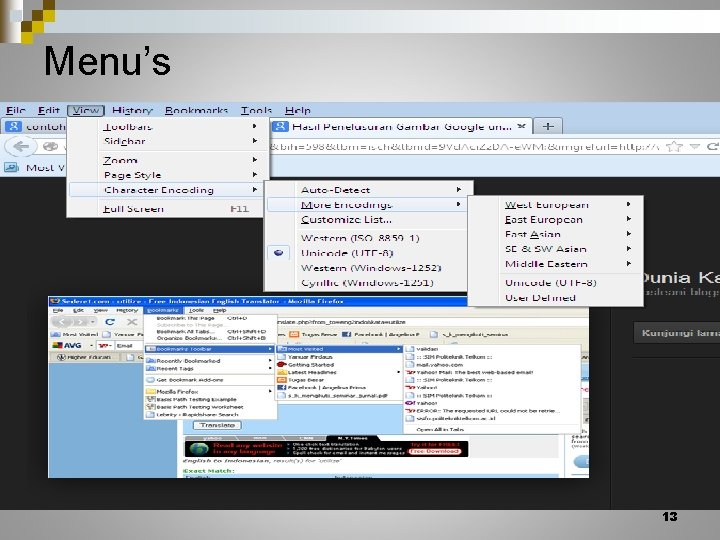

Menu’s 13

Natural Language n n Akrab dengan pengguna Menggunakan bahasa alami / sehari-hari Masalah ¨ Samar n Ambigu n Sulit dilakukan dengan baik Solusi n Mencoba untuk memahami n Memilih kata-kata kunci 14

Natural Language 15

Natural Language 16

Natural Language 17

Query Interfaces n Antar muka dalam bentuk Pertanyaan / Jawaban ¨ pengguna dipandu melalui interaksi dengan serangkaian pertanyaan ¨ cocok untuk pengguna pemula tetapi fungsionalitasnya terbatas ¨ sering digunakan dalam sistem informasi n Query bahasa (e. g. SQL) ¨ digunakan untuk mengambil informasi dari database ¨ memerlukan pemahaman tentang struktur database dan sintaks bahasa, sehingga memerlukan beberapa keahlian 18

Query Interfaces 19

Query Interfaces 20

Query Interfaces (sql) 21

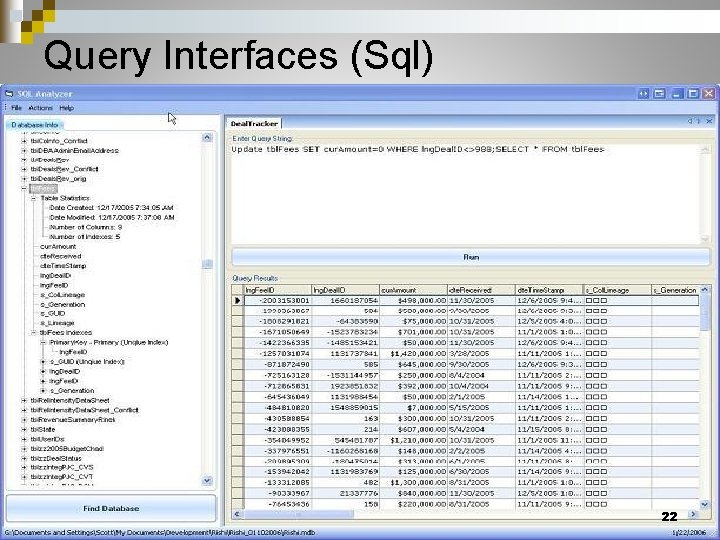

Query Interfaces (Sql) 22

Form-fills n n Terutama untuk entri data atau pengambilan data Layar seperti kertas formulir. Data dimasukkan ke dalam tempat yang relevan Memerlukan ¨ desain yang baik ¨ fasilitas koreksi jelas 23

Form-fills 24

Form-fills 25

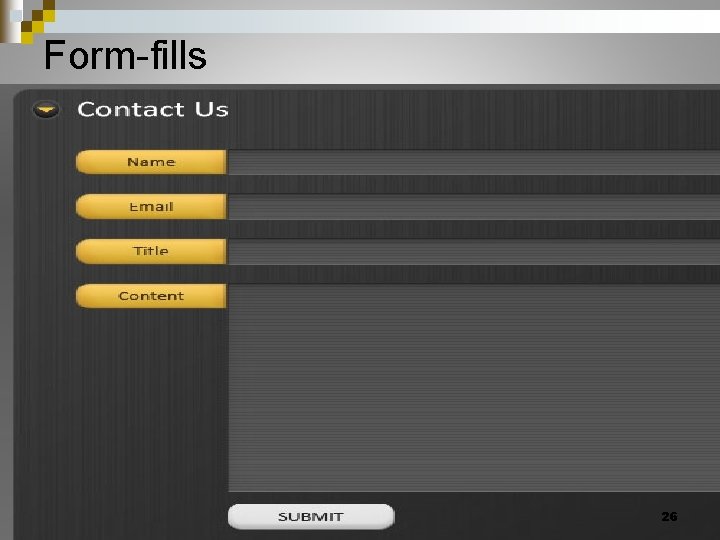

Form-fills 26

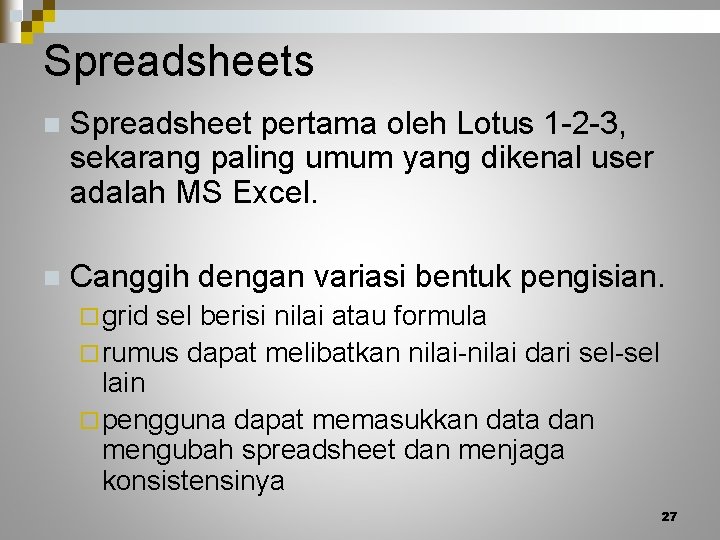

Spreadsheets n Spreadsheet pertama oleh Lotus 1 -2 -3, sekarang paling umum yang dikenal user adalah MS Excel. n Canggih dengan variasi bentuk pengisian. ¨ grid sel berisi nilai atau formula ¨ rumus dapat melibatkan nilai-nilai dari sel-sel lain ¨ pengguna dapat memasukkan data dan mengubah spreadsheet dan menjaga konsistensinya 27

Spreadsheets (Lotus 123) 28

Spreadsheets 29

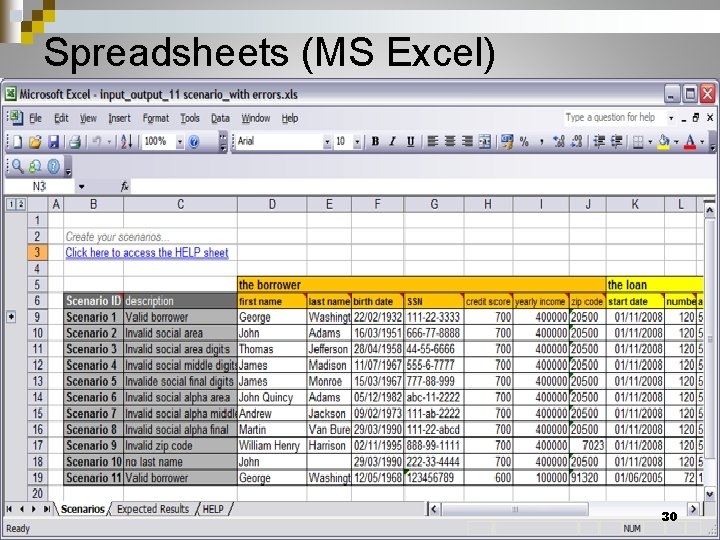

Spreadsheets (MS Excel) 30

WIMP Interface Windows Icons Menus Pointers … or windows, icons, mice, and pull-down menus! n style standar untuk sebagian besar sistem komputer interaktif, terutama PC dan desktop 31

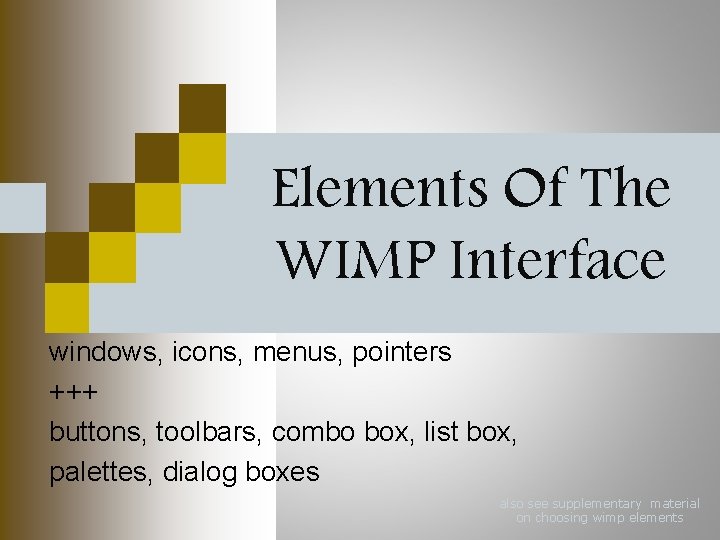

Elements Of The WIMP Interface windows, icons, menus, pointers +++ buttons, toolbars, combo box, list box, palettes, dialog boxes also see supplementary material on choosing wimp elements

Element WIMP : Windows n Area layar yang bebas ¨ dapat berisi teks atau grafis ¨ dapat dipindah atau diubah ukurannya ¨ dapat tumpang tindih dan tidak jelas satu sama lain, atau ¨ dapat diletakkan di samping satu sama lain n Scrollbars ¨ mengijinkan pengguna untuk memindahkan isi jendela atas dan ke bawah atau dari sisi ke sisi n Title bar ¨ menjelaskan nama windows 33

Element WIMP : Icons n n gambar atau gambar kecil mewakili beberapa objek dalam antarmuka jendela dapat ditutup (iconised) ikon dapat menjadi banyak dan beragam ¨ sangat bergaya ¨ representasi yang realistis 34

Element WIMP : Menu’s n n Pilihan operasi atau layanan yang ditawarkan pada layar Pilihan yang diperlukan dipilih dengan pointer Masalah : Solusi : dibutuhkan) mengambil banyak ruang layar pop-up ( menu yang muncul saat 35

Jenis Menu’s n n n Bar Menu : ¨ di atas layar (biasanya), menu menyeret turun Pull-Down Menu : ¨ tahan mouse dan tarik down Drop Down Menu : ¨ menu mengungkapkan klik mouse Fall-Down Menu : ¨ mouse hanya bergerak di bar Pop-Up Menu : ¨ tindakan untuk objek yang dipilih Pie Menu : ¨ diatur dalam sebuah lingkaran ¨ lebih mudah dan cepat untuk memilih item (area target yang lebih besar) 36

Menu Tambahan n Cascading menu ¨ hirarkis struktur menu ¨ pilihan menu membuka menu baru n Keyboard Akselerator ¨ kunci kombinasi - efek yang sama dengan menu item ¨ dua jenis n aktif pada saat menu terbuka - biasanya huruf pertama n aktif saat menu ditutup - biasanya Ctrl + huruf biasanya berbeda 37

Masalah Desain Menu mana yang baik untuk digunakan n apa yang harus disertakan dalam menu n kata-kata untuk menggunakan (tindakan atau keterangan) n bagaimana ke grup item n pilihan keyboard akselerator n 38

Element WIMP : Pointers n n Gaya WIMP yang menunjuk dan memilih Menggunakan mouse, trackpad, joystick, trackball, tombol kursor atau cara pintas keyboard 39

Buttons n Jenis khusus ¨ tombol radio n set pilihan eksklusif ¨ kotak centang n set pilihan non-eksklusif 40

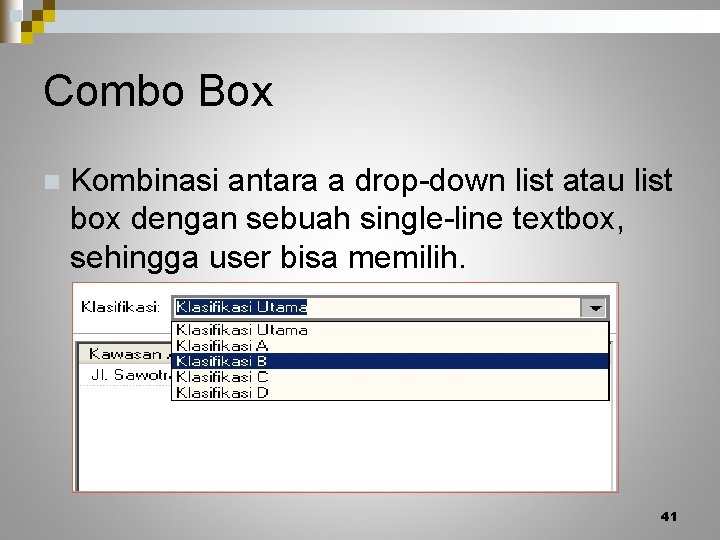

Combo Box n Kombinasi antara a drop-down list atau list box dengan sebuah single-line textbox, sehingga user bisa memilih. 41

List Box n Komponen GUI yang mengijinkan user memilih satu atau lebih item dari sebuah list, dengan tombol Shift atau Control. 42

Toolbars n garis panjang ikon. n akses cepat ke tindakan Common n sering customizable: ¨ memilih toolbar untuk melihat ¨ memilih pilihan apa yang ada di dalamnya 43

Palettes Kumpulan mode yang tersedia atau yang aktif, berbentuk icon yang ditata secara berdampingan (tiled icons) n masalah n ¨ menu n tidak ada di sana ketika Anda inginkan Solusi ¨ ditampilkan / disembunyikan melalui pilihan menu e. g. tersedia dalam menggambar bentuk paket. 44

Dialogue Boxes n informasi jendela yang pop up untuk menginformasikan suatu aktifitas penting atau meminta informasi. n misalnya: ¨ saat menyimpan sebuah file, kotak dialog akan ditampilkan untuk memungkinkan pengguna menentukan nama file dan lokasi. Setelah file disimpan, kotak menghilang. 45

Three Dimensional Interfaces n n virtual reality ‘ordinary’ window systems ¨ highlighting affordance ¨ indiscriminate use just confusing! flat buttons … ¨ visual n click me! 3 D … or sculptured ¨ use for extra virtual space ¨ light and occlusion give depth ¨ distance effects 46

Link n http: //wildflower. resn. co. nz/ 47
