Push Down Automata PDA Pertemuan 11 Mahasiswa mampu
- Slides: 32
Push Down Automata (PDA) Pertemuan 11 Mahasiswa mampu menerapkan konsep & definisi mekanisme Kerja Push Down Automata (PDA)
Materi • Mekanisme Kerja Push Down Automata (PDA) • Push Down Automata (PDA) untuk suatu tata Bahasa Bebas Konteks
Mekanisme Kerja Push Down Automata (PDA) Agar dapat menggunakan model automata pada bahasa context free, maka diperlukan: 1. Sebuah stack atau memori push down yang dapat menyimpan sederetan simbol dengan panjang yang sebarang dan tak berhingga. 2. Selama proses pembacaan simbol pada stack, simbol teratas pada sebuah stack PDA memiliki kemungkinan sebagai berikut: Ø Stack tidak dapat diubah, atau Ø Simbol pada stack teratas akan dihapus (pop) dan digantikan dengan simbol yang lain (push).
Pushdown Automaton -- PDA String Masukan Tumpukan Keadaan 4
Simbol Tumpukan Awal Tumpukan Kepala Tumpukan atas Simbol khusus penanda posisi dasar Sudah ada saat waktu ke-0 5
7 tupel pada PDA M = (Q, ∑, Г, Δ, S, F, Z) Q = himpunan state ∑ = himpunan simbol input Г = simbol – simbol tumpukan / stack Δ = fungsi transisi S = state awal F = state akhir Z = simbol awal tumpukan

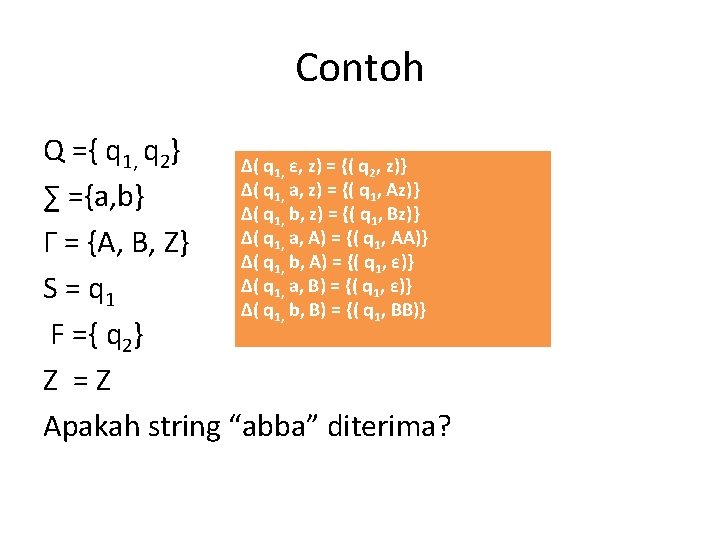

Penyelesaian A 1. State awal q 1, Top Stack Z, Input String “a” Δ( q 1, a, z) = {( q 1, Az)} push A Z 2. Input string “b” dengan tumpukan A Δ( q 1, b, A) = {( q 1, ε)} pop A Z 3. Input string “b” dengan tumpukan Z Δ( q 1, b, z) = {( q 1, Bz)} push B B 4. Input string “a” dengan tumpukan B Δ( q 1, a, B) = {( q 1, ε)} pop B 5. Semua input telah selesai dibaca Δ( q 1, ε, z) = {( q 2, z)} Kesimpullan diterima : berakihir di state akhir {( q 2, z)} Z Z
Push Down Automata (PDA) untuk suatu tata Bahasa Bebas Konteks Contoh : D → a. DA | b. Db | c Dapatkah menerima string “aca” Dapat dikontruksikan PDA- nya : 1. Terdapat 3 produksi : D → a. DA Fungsi transisi Г = { D, a, b, c, Z} : D → b. Db 1. Transisi D : D→c D → a. DA | b. Db | c Sehingga ada 3 state, maka : Δ( q 0, ε, z) = {( q 1, Dz)} Q = {q 0, q 1, q 2} D → a. DA | b. Db | c S = q 0 Δ( q 1, ε, D) = {( q 1, a. Da)}, {( q 1, b. Db)}, {( q 1, c)} 3. Transisi a, b, c F= {q 3 } Δ( q 1, a, a) = Δ( q 1, b, b)=Δ( q 1, c, c) = {( q 1, ε )} ∑ = {a, b, c} 4. Transisi Z Г = { D, a, b, c, Z} Δ( q 1, ε, z) = {( q 2, z)}
Deskripsi Instan / Seketika Keadaan saat ini Input tersisa Isi tumpukan saat ini 11
deskripsi seketika untuk string “aca” ( q 0, aca, z) |- ( q 1, aca, Dz) |- ( q 1, aca, a. Daz) |- ( q 1, ca, caz) |- ( q 1, a, az) |- ( q 1, ε, z) |- ( q 2, ε, z)
Contoh PDA yang lain The States Simbol Masukan Simbol ‘pop’ Simbol ‘push’ 13
Masukan Tumpukan atas Gantikan 14
Masukan Tumpukan atas Push 15
Masukan Tumpukan atas Pop 16
Masukan Tumpukan atas No Change 17
Tumpukan Kosong Masukan Tumpukan kosong atas Pop Keadaan HALTS Tidak ada transisi setelah 18
Transisi seperti ini dapat terjadi: Masukan Tumpukan atas Pop 19
Non-Deterministik PDA adalah non-deterministik 20
Contoh PDA 21
Ide pokok: 1. Push ‘a’ ke dalam tumpukan 2. Cocokkan ‘b’ sbg input dg ‘a’ dlm tumpukan 3. Cocok! 22
Contoh Eksekusi: Waktu ke-0 Masukan Tumpukan Keadaan saat ini 23
Waktu ke-1 Masukan Tumpukan 24
Waktu ke-2 Masukan Tumpukan 25
Waktu ke-3 Masukan Tumpukan 26
Waktu ke-4 Masukan Tumpukan 27
Waktu ke-5 Masukan Tumpukan 28
Waktu ke-6 Masukan Tumpukan 29
Waktu ke-7 Masukan Tumpukan 30
Waktu ke-8 Masukan Tumpukan diterima 31
Suatu string diterima jika: Semua Masukan selesai dieksekusi DAN Keadaan terakhir merupakan keadaan yang diterima Pada keadaan akhir, isi tumpukan tidak diperdulikan (isi tumpukan dapat kosong) 32
