Pravila tehničkog crtanja PRIKAZIVANJE PREDMETA NA CRTEŽU ORTOGONALNA (NORMALNA) PROJEKCIJA 6/13/2021 1

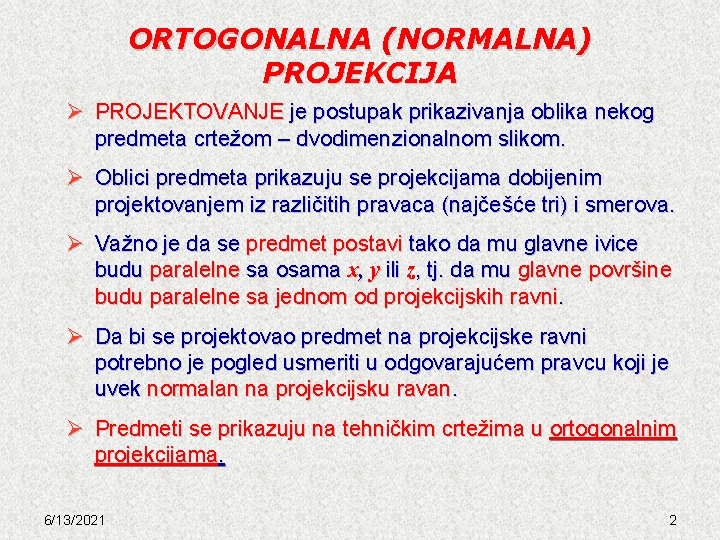

ORTOGONALNA (NORMALNA) PROJEKCIJA Ø PROJEKTOVANJE je postupak prikazivanja oblika nekog predmeta crtežom – dvodimenzionalnom slikom. Ø Oblici predmeta prikazuju se projekcijama dobijenim projektovanjem iz različitih pravaca (najčešće tri) i smerova. Ø Važno je da se predmet postavi tako da mu glavne ivice budu paralelne sa osama x, y ili z, tj. da mu glavne površine budu paralelne sa jednom od projekcijskih ravni. Ø Da bi se projektovao predmet na projekcijske ravni potrebno je pogled usmeriti u odgovarajućem pravcu koji je uvek normalan na projekcijsku ravan. Ø Predmeti se prikazuju na tehničkim crtežima u ortogonalnim projekcijama. 6/13/2021 2

6/13/2021 3

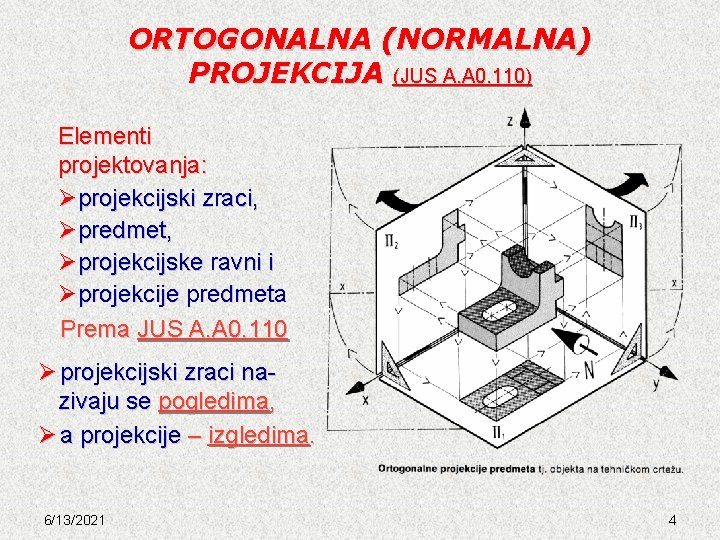

ORTOGONALNA (NORMALNA) PROJEKCIJA (JUS A. A 0. 110) Elementi projektovanja: Øprojekcijski zraci, Øpredmet, Øprojekcijske ravni i Øprojekcije predmeta Prema JUS A. A 0. 110 Ø projekcijski zraci nazivaju se pogledima, Ø a projekcije – izgledima. 6/13/2021 4

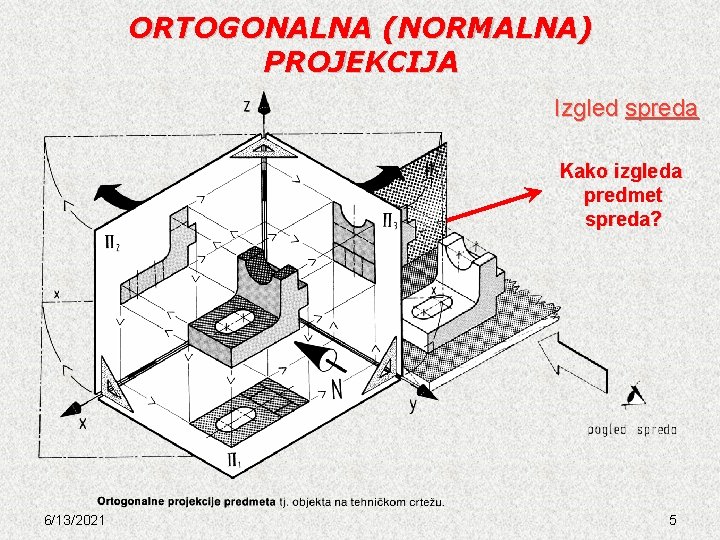

ORTOGONALNA (NORMALNA) PROJEKCIJA Izgled spreda Kako izgleda predmet spreda? 6/13/2021 5

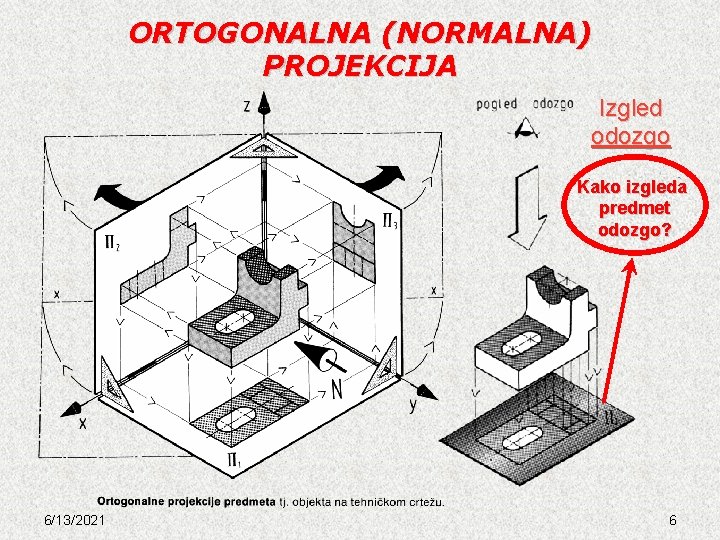

ORTOGONALNA (NORMALNA) PROJEKCIJA Izgled odozgo Kako izgleda predmet odozgo? 6/13/2021 6

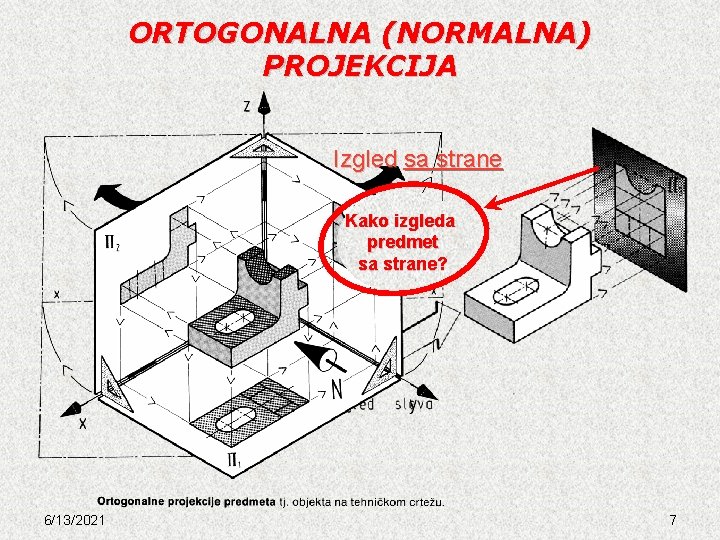

ORTOGONALNA (NORMALNA) PROJEKCIJA Izgled sa strane Kako izgleda predmet sa strane? 6/13/2021 7

ORTOGONALNA (NORMALNA) PROJEKCIJA 6/13/2021 8

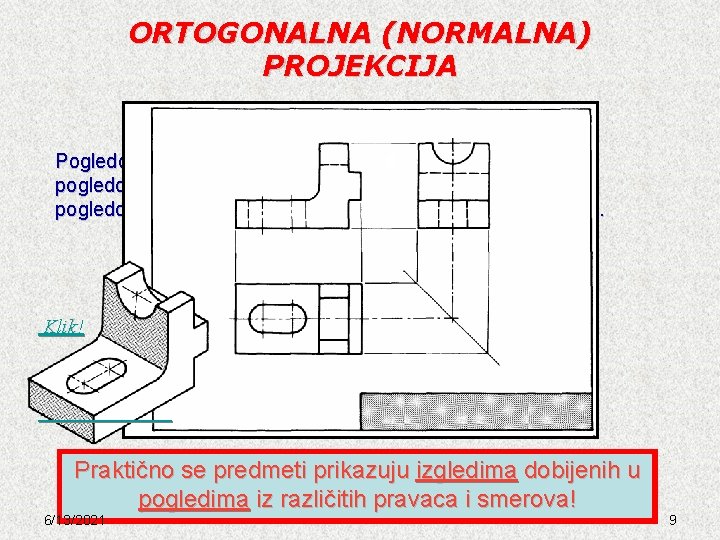

ORTOGONALNA (NORMALNA) PROJEKCIJA Pogledom spreda dobija se na vertikalnici izgled spreda, pogledom odozgo dobija se na horizontalnici izgled odozgo i pogledom sleva dobija se na profilnici izgled sa strane (sleva). Klik! Praktično se predmeti prikazuju izgledima dobijenih u pogledima iz različitih pravaca i smerova! 6/13/2021 9

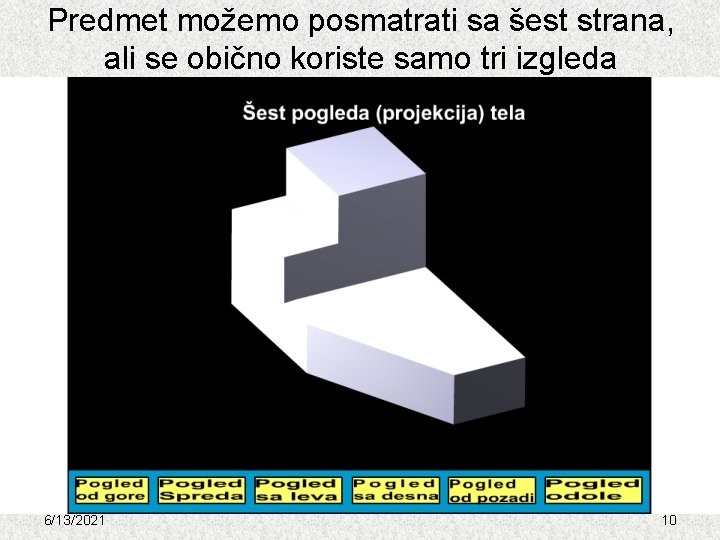

Predmet možemo posmatrati sa šest strana, ali se obično koriste samo tri izgleda 6/13/2021 10

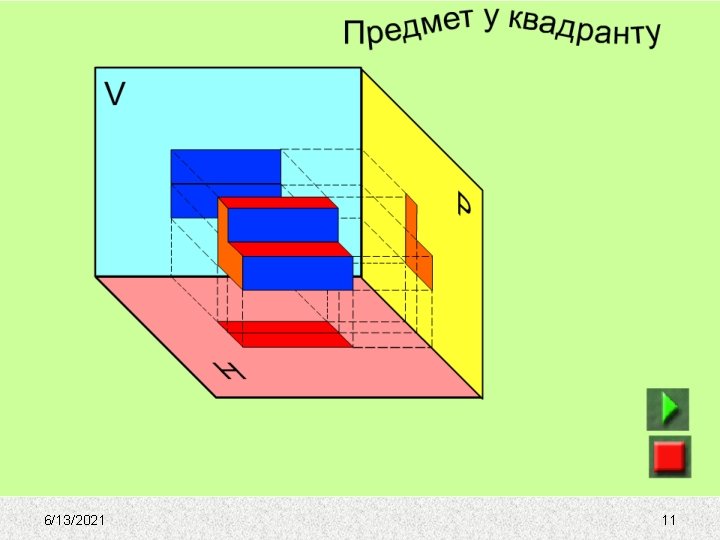

6/13/2021 11

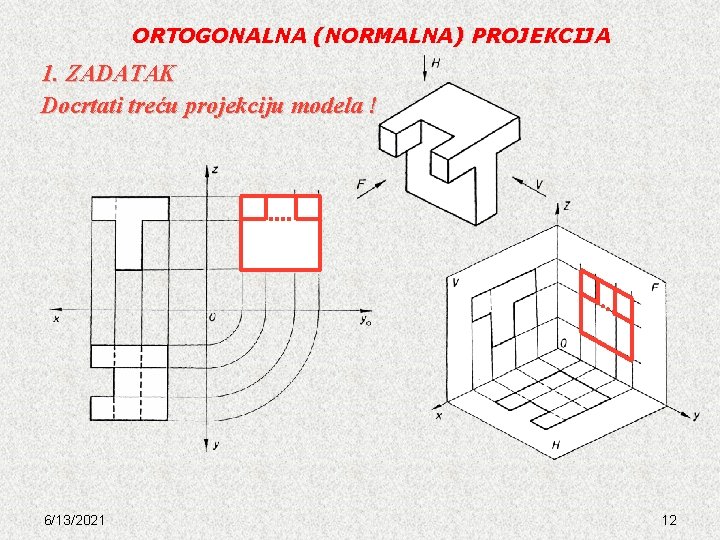

ORTOGONALNA (NORMALNA) PROJEKCIJA 1. ZADATAK Docrtati treću projekciju modela ! 6/13/2021 12

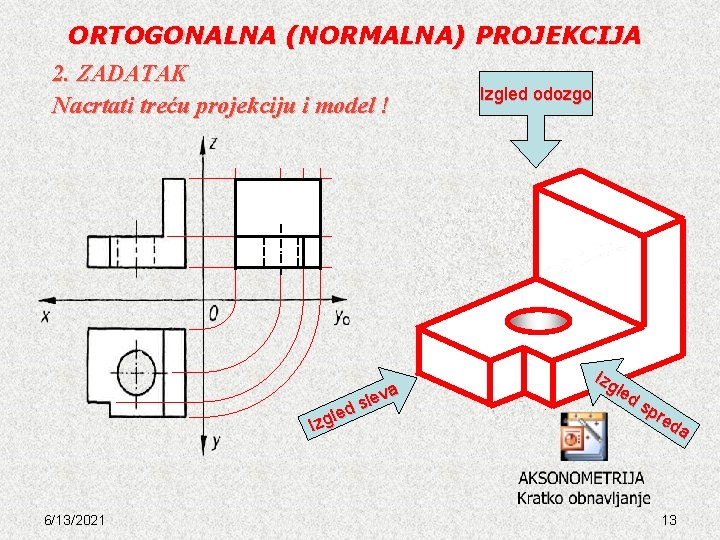

ORTOGONALNA (NORMALNA) PROJEKCIJA 2. ZADATAK Nacrtati treću projekciju i model ! a lev s led Izg 6/13/2021 Izgled odozgo Izg led sp red a 13

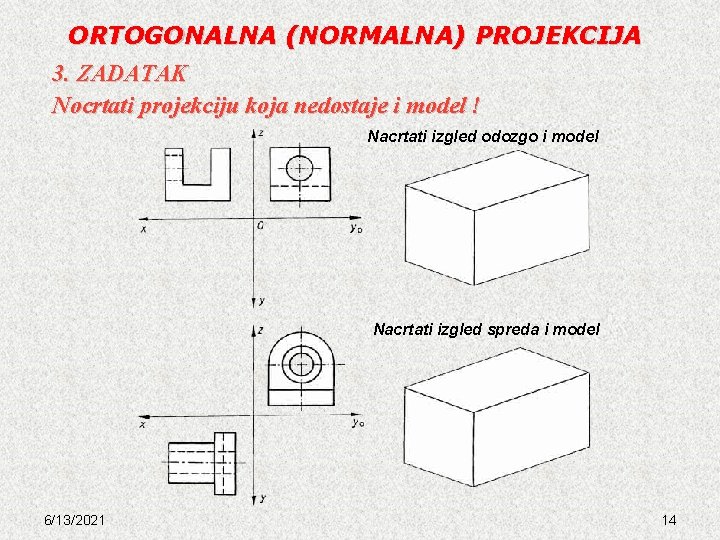

ORTOGONALNA (NORMALNA) PROJEKCIJA 3. ZADATAK Nocrtati projekciju koja nedostaje i model ! Nacrtati izgled odozgo i model Nacrtati izgled spreda i model 6/13/2021 14

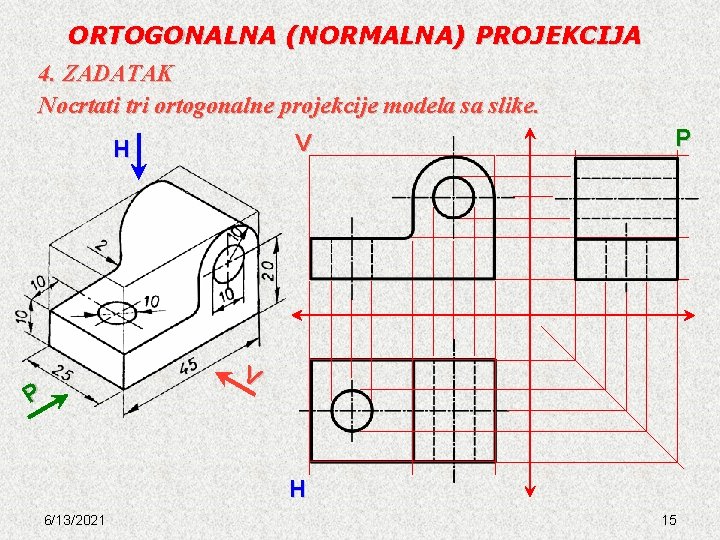

ORTOGONALNA (NORMALNA) PROJEKCIJA 4. ZADATAK Nocrtati tri ortogonalne projekcije modela sa slike. V H P P V H 6/13/2021 15

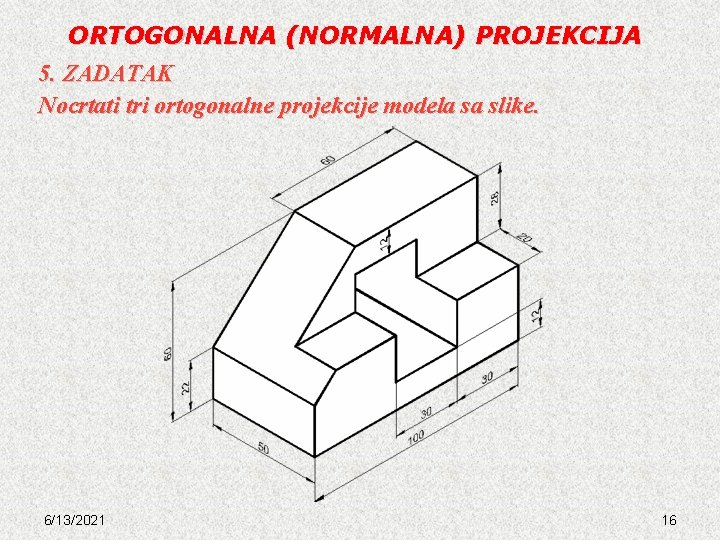

ORTOGONALNA (NORMALNA) PROJEKCIJA 5. ZADATAK Nocrtati tri ortogonalne projekcije modela sa slike. 6/13/2021 16

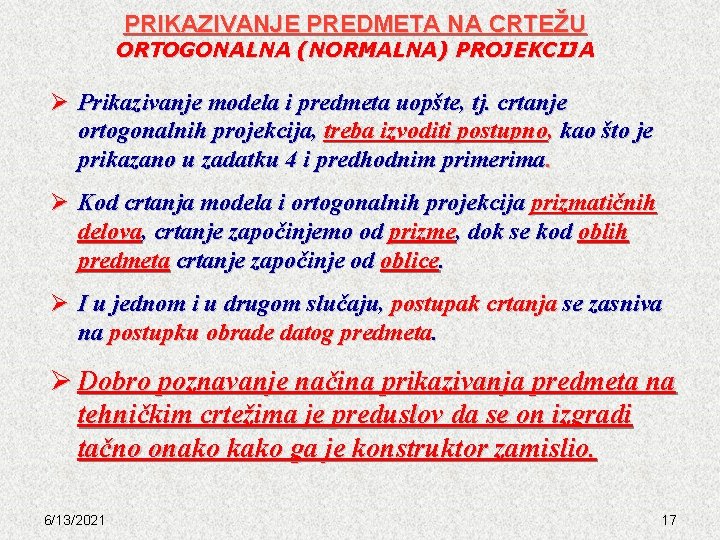

PRIKAZIVANJE PREDMETA NA CRTEŽU ORTOGONALNA (NORMALNA) PROJEKCIJA Ø Prikazivanje modela i predmeta uopšte, tj. crtanje ortogonalnih projekcija, treba izvoditi postupno, kao što je prikazano u zadatku 4 i predhodnim primerima. Ø Kod crtanja modela i ortogonalnih projekcija prizmatičnih delova, crtanje započinjemo od prizme, dok se kod oblih predmeta crtanje započinje od oblice. Ø I u jednom i u drugom slučaju, postupak crtanja se zasniva na postupku obrade datog predmeta. Ø Dobro poznavanje načina prikazivanja predmeta na tehničkim crtežima je preduslov da se on izgradi tačno onako kako ga je konstruktor zamislio. 6/13/2021 17
