Obelezavanje TLP i kontrole Metode obelezavanja polarna presecanje

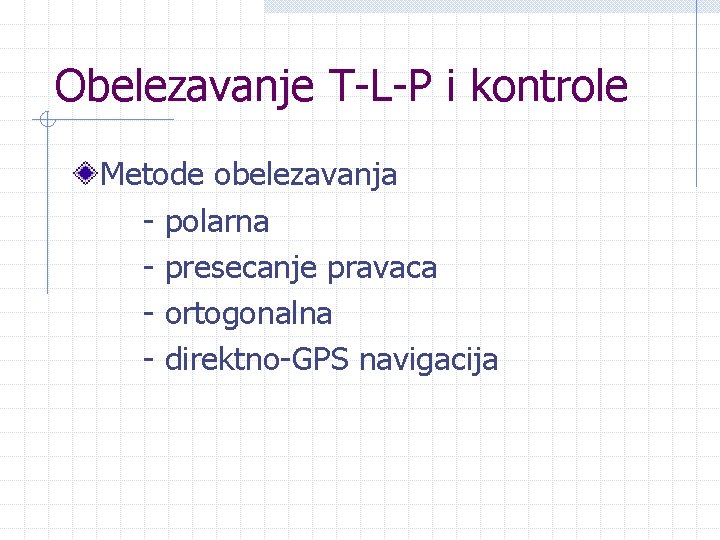

Obelezavanje T-L-P i kontrole Metode obelezavanja - polarna - presecanje pravaca - ortogonalna - direktno-GPS navigacija

Polarna

Presecanje pravaca

Ortogonalna

Slobodno pozicioniranje

Direktna obelezavanja lokacija projektovanih tacaka GPS tehnologijom Nedostatak: neophodna doglednost sa satelitom

Radio stanica Rover Sistem za GPS obelezavanje tacke, linije povrsine Bazna stanica sa radio modemom Opcije: -Radio modem -SMS -GPRS

Ekran za navigaciju Rover u procesu navigacije Metode navigacije x (y, x, z)proj x(y, x, z)mer

Programi za razlicita obelezavanja -linije-prave, krive, njihovi preseci -Povrsine sa kordina tama projektovanih temena -grid -profili -itd

RTK Metoda obelezavanja X Inicijalizacija (y, x, z)proj X Merenje GX 1230/GX 1220/GX 1210/SR 530 Statcionarni prijemnik Registracija Podataka Mobilni prijemnik GX 1230/GX 1220/GX 1210/SR 530/GS 20 Prijemnici na terenu (i stacionarni i mobilni) vrše kontinualnu registraciju podataka tokom merenja I obezbedjuju uslove za navigaciju rovera na koordinate projektovane tacke

REFERENTNA GPS MREZA Srbije 30 referent stations Distance 70 km 2 Data Centres Implementacija zavrsena 2005 Raspolozivi servisi: VRS (Virtual Referent Station) korekcije za sve metode rada RTK (<2 cm) DGPS (<50 cm) GIS aplikacije PP (<2 cm) Crna Gora takodje ima svoju mrezu permanentnih stanica

Kontrola realizovanih obelezavanja - Ponavljanje obelezavanja - - isti istrument razlicite orijentacije - drugi instrument i druga ekipa (tuneli) Merenje frontova – rastojanja izmedju obelezenih tacaka Merenje duzina izmedju obelezenih tacaka Merenje uglova izmedju obelezenih tacaka Kombinacija presecanja napred (obelezavanje) - nazad (kontrola) i obratno Druge metode u zavisnosti od raspolozivih uslova na gradilistu, raspolozive opreme, dinamike radova i sl.

Kontrola obelezavanja merenjem frontova i dijagonala Dmer-Drac<Doz. Razl.

Vrste tacaka za obelezavanje Pojedinacne Tacke na krajevima linija koje mogu biti prave, krive (krug, kubna parabola, klotoida, proizvoljne krive linije-osovine objekata i njihovih delova) Temena poligona/ravni (horizontalne, vertikalne, kose, Detaljne tacke pravih, krivih linija i objekata Karakteristicne tacke slozenih povrsina

Tacnost obelezavanje tacke Metoda obelezavanja i kontrole zavisi od: - potrebne tacnosti obelezavanja – definisana u projektu geodetskog obelezavanja - dinamike radova na gradilistu - raspolozivih kadrovskih i instrumentalnih resursa - klimatskih uslova - drugih parametara koji se razlikuju od gradilista do gradilista

Merenja duzina na gradilistu - Pantljike (25 m, 50 m, …) - standardna tacnost (oko 1 cm) - precizne (oko 1 mm) - Metode merenja - Metode kontrole - Elekroopticki daljinomeri - rasponi tacnosti 0. 1 mm- 1 cm - metode merenja i kontrole - Rucni daljinomeri tacnosti od 3 mm do 1 cm

Obelezavanje visina na gradilistu - Niveliri - sa libelom - tacnost od 0. 05 mm-1 cm/stanici - automatski – tacnost od o. 05 mm-1 cm/stan. klasicni laserski (zrak, rotirajuci) horizontalni projektovani pad (linija, ravan) - Nivelmanske letve (drvene, invar, barcode) - Metode obelezavanja i kontrole

Obelezavanje Linije kada se krajnje tacke dogledaju (1)

Obelezavanje Linije kada se krajnje tacke dogledaju (2)

Visekratno obelezavanje linije pomocu gradjevinskih profila

Obelezavanje linije kada se tacke ne dogledaju

D 1 mer D 2 mer

Obelezavanje tacaka, linija i povrsina u toku gradnje objekta

Direktno obelezavanje

Detaljno obelezavanje osovine stuba

Obelezavanje/kontrola vertikalnosti linije

Obelezavanje/kontrola visina Projektovana Visina (Hpr) L=Hpr-Hv Hv=Hr+lr Hr – visina kontr. repera Hv – visina vizure lr – otsecak na letvi iznad kontr. repera

Obelezavanje vertikalne ravni Teodolit za uspostavlje vertikalne ravni Nivelir za prenos visina na objektu Pomocna osovina

Obelezavanje vertikalnih ravni Teodolit Rektifikovan Dva polozaja Rastojanje od objekta Pomocna osovina

-Obelezavanje ravni i pomocnih osovina - detaljno obelezavanje pomocnih osovina

Detaljno obelezavanje sa pomocnih osovina

Odredjivanje tacke na novoj ravni – slucaj kada se prenosi vertikala sa ravni na ravan OR 1 OR 2 Pi(y, x, z)pr S-novi nivo S(y, x, z)o

- Odredjivanje koordinata tacke u novoj horizontalnoj ravni presecanjem nazad - Detaljno obelezavanje Nova stanica Pi(y, x, z) S(y, x, z) MTi (y, x, z) Nova ravan

Uspostavljanje pocetne osovine u novoj horizantalnoj ravni OR 1 OR 2 Tacka na osovini pocetno stanje Tacka na ososvini

Prenos osovinskih tacaka koordinatnom metodom Postupak: - Kontrola stabilnosti MTi - Odredjivanje pozicije OTi sa tacnosti definisanom u projektu - Kontrola obelezavanja OTi(y, x, z) MTi MT 2(y, x, z) MT 1(y, x, z)

Visinsko obelezavanje na gradilistu Visinsko obelezavanje Precizno nivelirom Direktno odmeranje od “vagris”-a “Vagris” – obelezena gradjevinska kota

Prenos projektovanih kota na visoke objekte Tacnost zavisi: -Pribora -Uslova Max tacnost oko 0. 3 -0. 5 mm Invarska pantlika sa tegom i kompletnom obradom svih izvora gresaka Hpr Pantlika mora biti vertikalna Nivelirom obelezena kota

Precizno visinsko obelezavanje Razlicita tacnost -NVT -Precizni -Tehnicki Nivelanje u dva smera obaveza

Veza repera van zone gradnje pomocnog repera Pomocni reper Stabilni reper Primer visinskog obelezavanja na gradilistu Projektovane kote

Visinsko obelezavanje rotacionim laserom Rotaciona ravan - horizontalna - vertikalna - kosa (projektom definisani pad)

Primena rotacionih nivelira u gradjevinarstvu Betoniranje ploca Iskop kanala

Instrument za obelezavanje tacke i linije u vertikali - ZNL Prelom vizure -ka gore -ka dole Teodolit sa astronomskim okularom Rektifikacija

Obelezavanje vertikalnih linija (1)

Obelezavanje vertikalnih linija (2) Specijalna markica
