Perspektiv med ett to og tre forsvinningspunkter Fra

Perspektiv med ett, to og tre forsvinningspunkter

Fra 3 til 2 dimensjoner • Verden er tredimensjonal – lengde (høyde) – bredde – dybde • Arket er todimensjonalt – bredde – lengde Alt vi skal gjengi må oversettes til to dimensjoner.

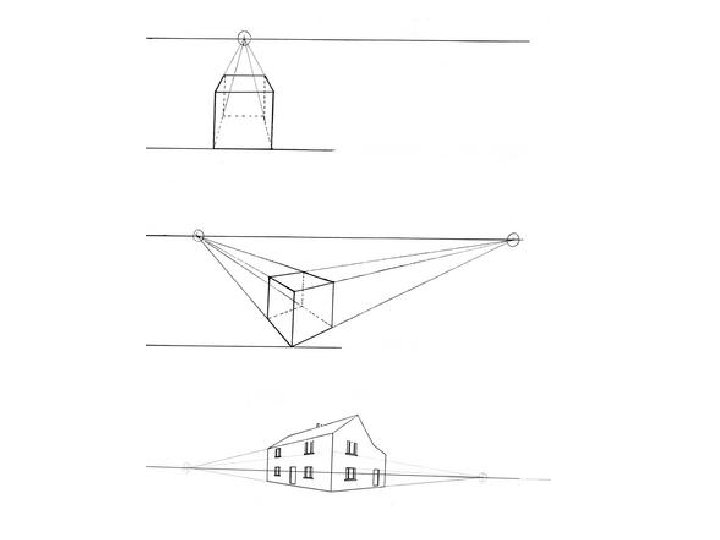

Ulike perspektiver • ettpunktsperspektiv kalles også for sentralperspektiv, eller frontperspektiv • topunktsperspektiv • trepunktsperspektiv Ved å legge horisontlinja over figuren får vi et fugleperspektiv. Ved å legge horisontlinja langt nede på, eller under figuren får vi et froskeperspektiv.

Sentrale begreper • • • horisontlinje hovedsiktepunkt forsvinningspunkt parallelle linjer rett, spiss og stump vinkel plan parallellogram, rektangel, rombe, kvadrat prisme, parallellepipeder, kube

horisontlinje/øyehøyde – Ligger i den høyden hvor øynene dine, eller blikket ditt er, dvs. rett foran deg. – Der du legger horisontlinjen, hviler også blikket ditt.

hovedsiktelinje(HSL), hovedsiktepunkt (HSP) og forsvinningspunkt (FP) horisontlinje HSL

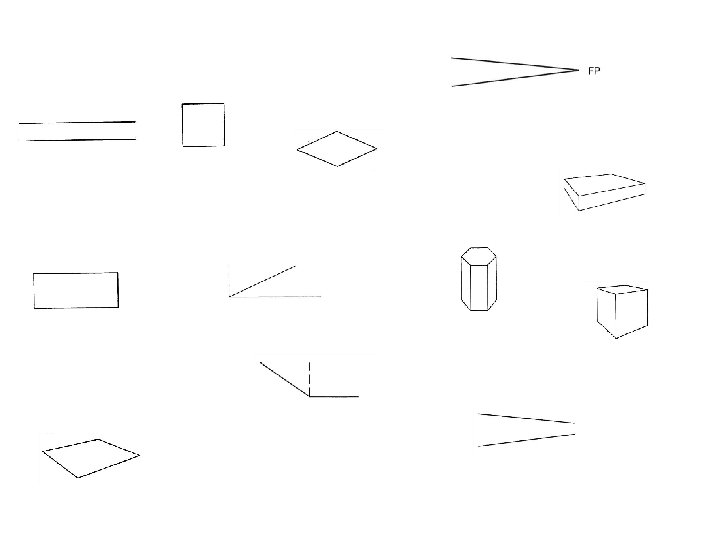

begreper • • • parallelle linjer rett, spiss og stump vinkel plan parallellogram, rombe, rektangel, kvadrat, prisme, parallellepipeder, kube

Eksempel, ettpunktsperspektiv Ett forsvinningspunkt

Eksempel, topunktsperspektiv To forsvinningspunkt

Eksempel, trepunktsperspektiv Tre forsvinningspunkt

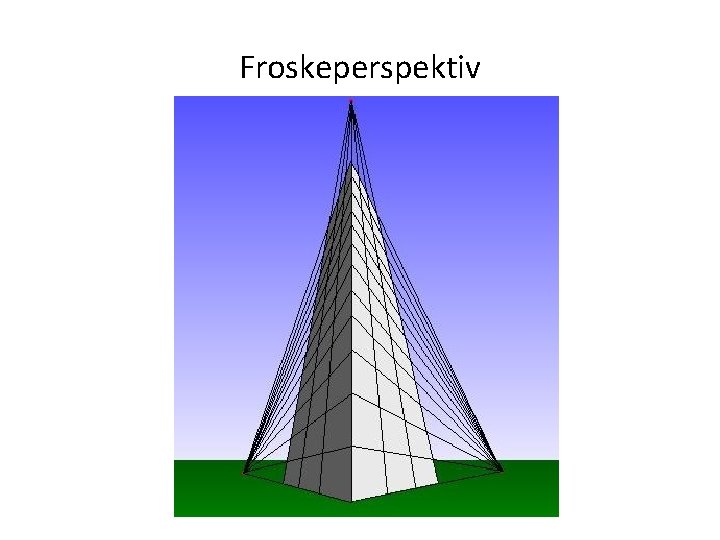

Froskeperspektiv

Ettpunktsperspektiv • Frontperspektivet • Ett forsvinningspunkt

Tegning av kube i ettpunktsperspektiv

horisontlinje hovedsiktelinje

Topunktsperspektiv • • Ser kuben fra siden Du ser et hjørne Du ser to sideflater Må konstrueres med to forsvinningspunkter

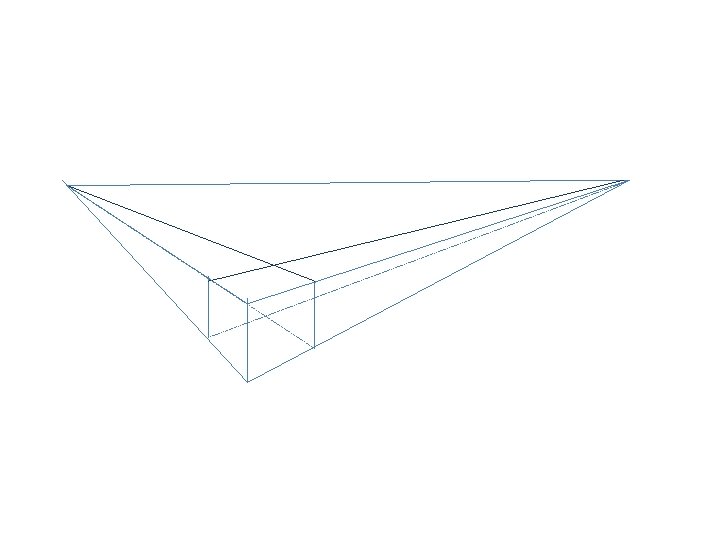

Tegning av kube i topunktsperspektiv

Trepunktsperspektiv • Fugleperspektiv – Horisontlinja ligger over figuren • Froskeperspektiv – Horisontlinja ligger langt nede på, eller under figuren

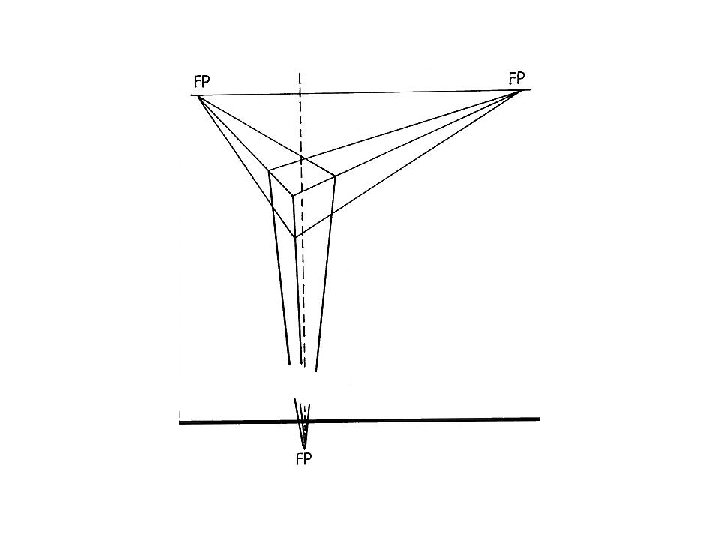

Tegning av kube i trepunktsperspektiv
