Att rita tvåpunktsperspektiv Följ med steg för steg

Att rita tvåpunktsperspektiv Följ med steg för steg

Varje elev behöver ha följande framför sig: Ett A 4 papper, liggande En blyertspenna

Varje elev behöver ha följande framför sig: Ett A 4 papper, liggande En blyertspenna Ett sudd En lång linjal (helst 30 cm) Då kör vi!

Steg 1 En låda som vi ser ovanifrån • Mät från ovankant på pappret

Steg 1 En låda som vi ser ovanifrån • Mät från ovankant på pappret ca 1/3 från toppen (ca 7 cm på ett A 4)(ev mindre) • Dra ett tunt streck från en kortsidan till den andra. Se till att strecket är horisontellt. Max 1/3 av pappret, ca 7 cm Gärna mindre

Steg 2 Sätt ut två punkter som ligger på linjen. Ca 2 -3 cm

Steg 2 Sätt ut två punkter som ligger på linjen. Ca 2 -3 cm från kanterna. (Mindre punkter än på bilden). Dra ett streck från den ena punkten snett neråt mot mitten. Dra ett likadant streck från andra punkten. Se till att de skär varandra en ungefär i mitten av pappret. Sudda ut linjerna efter skärningspunkten.

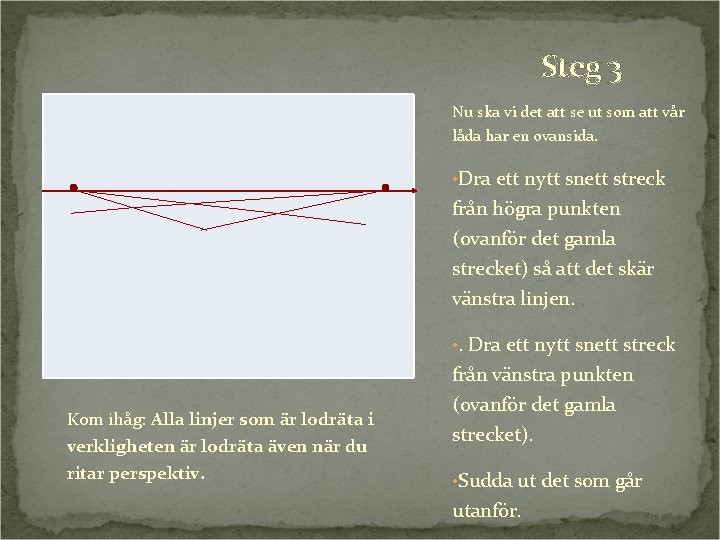

Steg 3 Nu ska vi det att se ut som att vår låda har

Steg 3 Nu ska vi det att se ut som att vår låda har en ovansida. • Dra ett nytt snett streck från högra punkten (ovanför det gamla strecket) så att det skär vänstra linjen. • . Dra ett nytt snett streck Kom ihåg: Alla linjer som är lodräta i verkligheten är lodräta även när du ritar perspektiv. från vänstra punkten (ovanför det gamla strecket). • Sudda ut det som går utanför.

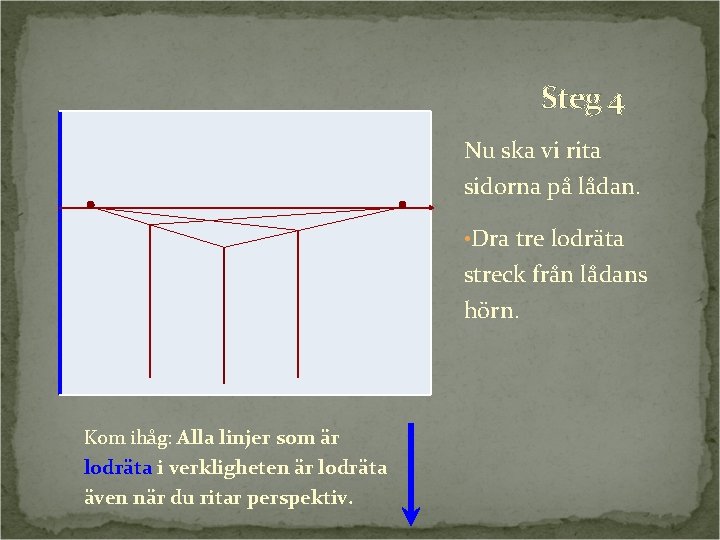

Steg 4 Nu ska vi rita sidorna på lådan. • Dra tre lodräta streck

Steg 4 Nu ska vi rita sidorna på lådan. • Dra tre lodräta streck från lådans hörn. Kom ihåg: Alla linjer som är lodräta i verkligheten är lodräta även när du ritar perspektiv.

Steg 5 Nu ska vi rita lådans undersidor. • Dra ett streck från höger

Steg 5 Nu ska vi rita lådans undersidor. • Dra ett streck från höger punkt ner mot vänstra sidan på pappret • Dra ett streck från vänster punkt ner mot höger sidan på pappret. Se till att linjen korsar högra understa linjen och mittersta hörnlinjen.

Steg 6 Nu ska vi sudda!

Steg 6 Nu ska vi sudda!

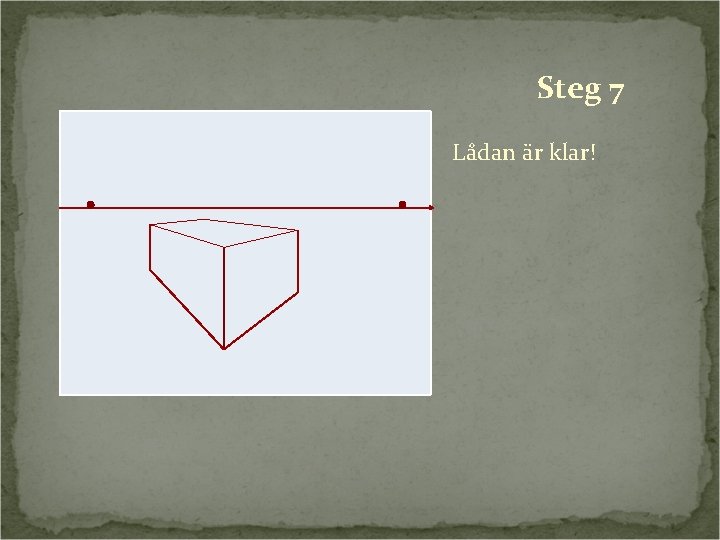

Steg 7 Lådan är klar!

Steg 7 Lådan är klar!

Designa din låda Nu kan du göra något av din låda. Kanske ett hus?

Designa din låda Nu kan du göra något av din låda. Kanske ett hus? Eller ett paket?

Exempel på tvåpunktsperspektiv

Exempel på tvåpunktsperspektiv

Här är några nätsidor med tips och filmer om 2 punktsperspektiv. http: //www. teacherondemand.

Här är några nätsidor med tips och filmer om 2 punktsperspektiv. http: //www. teacherondemand. se/video/185/tvapunktsperspekti v. html (OBS. På svenska. Mycket bra!) http: //drawsketch. about. com/gi/dynamic/offsite. htm? site=http : //mathforum. org/workshops/sum 98/participants/sanders/Try Persp. gsp. html http: //www. youtube. com/watch? v=&feature=player_embedded http: //www. youtube. com/watch? v=UMNG 2 x. Bq 8 d. A http: //www. technologystudent. com/designpro/twopers 1. htm Och en powerpoint (härifrån) till (klicka på bilden):
