Pasivna mrežna oprema Katarina Ilić Kukolj Vojin Marija Mitrović Milica Marković Jelena Miletić

Pasivna mrežna oprema �Pasivna mrežna oprema predstavlja najjednostavniju komponentu računarskih mreža. �Karakteristike komponenti ove kategorije nad mrežnim saobraćajem ne izvrše nikakvu izmenu.

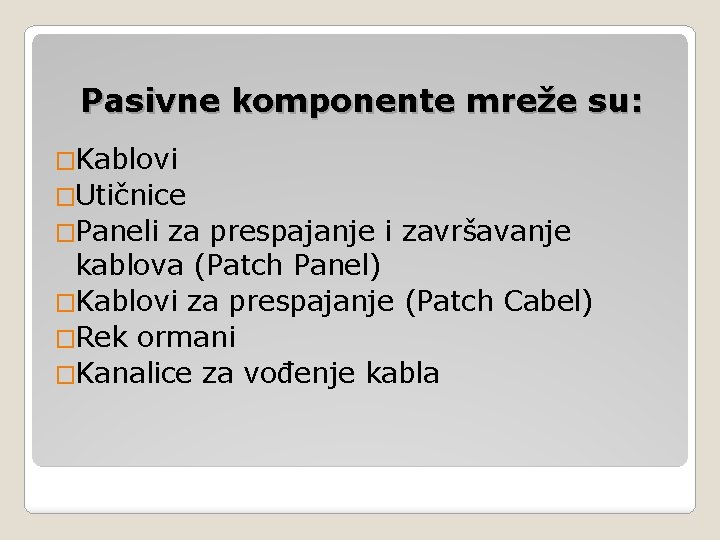

Pasivne komponente mreže su: �Kablovi �Utičnice �Paneli za prespajanje i završavanje kablova (Patch Panel) �Kablovi za prespajanje (Patch Cabel) �Rek ormani �Kanalice za vođenje kabla

Kablovi �Žičani ◦ Koaksijalni kabl ◦ Kabl sa upredenim paricama � Optički

Koaksijalni kablovi �Koaksijalni kablova �Delovi: kabl spada u vrstu električnih ◦ bakarna žica - provodi električne signale koji predstavljaju podatke ◦ plastična izolacija - štiti bakarnu žicu i pravi izolaciju između nje i širma ◦ metalni omotač - štiti provodnik od vlage, mehaničkih oštećenja, hemijskih delovanja rastvora i elektromagnetnih polja

�zaštitni gumeni omotač - štiti kabl od spoljnih uticaja i oštećenja

Podela koaksijalnih kablova �Tanki koaksijalni kablovi (engl. thinnet) �Debeli koaksijalni kablovi (engl. thicknet)

Tanki koaksijalni kablovi �Debljina: 0, 64 cm �Udaljenost: do 185 m �Oznaka: RG 58 �Prenosa podataka: 10 Mb/s �Uvek su od bakra �Provodnici mogu biti punog preseka ili licnasti �Savitljivi i lakše se nameštaju od debelih kablova �Impedansa do 50 oma

Debeli koaksijalni kablovi �Debljina: 1, 27 cm �Udaljenost: do 500 m �Oznake: RG-8 i RG-11 �Prenos podataka: 10 Mb/s �Ne unose značajno slabljenje �Krući i teži za rukovanje od tankih �Impedansa do 50 oma

Primena koaksijalnih kablova �Prenos informacija: ◦ U osnovnom opsegu (baseband) ◦ U širokopojasnom opsegu (broadband) �U lokalnim računarskim mrežama (LAN) �Za kablovski internet �Za kablovsku televiziju �U fabrikama

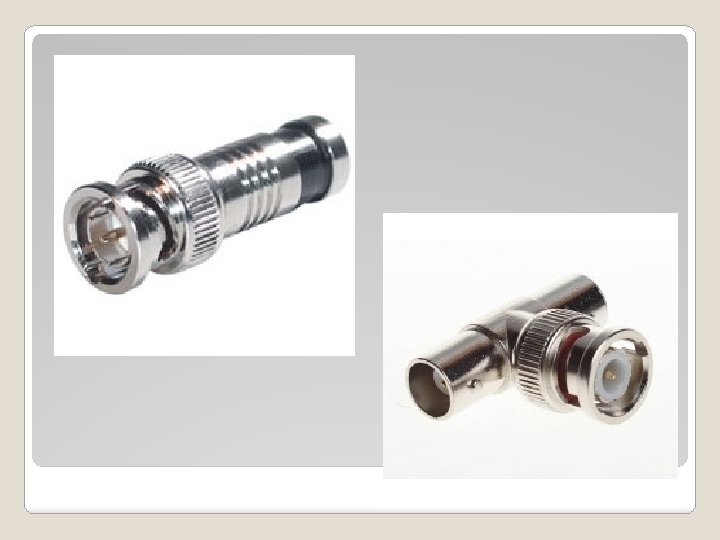

Načini povezivanja koaksijalnih kablova sa računarom �BNC konektor za kablove – lemi se na kraj kabla ili se pričvršćuje na njega (krimpuje) pomoću posebnih klešta �BNC T konektor – spaja mrežnu karticu sa kablom �BNC produžni konektor – koristi se za nastvljanje dva tanka koaksijalna kabla �BNC terminator - postavlja se na slobodne krajeve kabla koji predstavlja stablo u topologiji magistrale, da bi prihvatio lutajuće signale

Kablovi sa upredenim paricama �Sastoji se od više parica upredenih međusobno. �Upredanje se vrši u cilju otklanjanja elektromagnetnih smetnji. �Parice su obuhvaćene omotačem od PVC-a.

Vrste kablova sa upredenim paricama � 1) UTP kablovi � 2) STP kablovi

STP (Shielded Twisted Pair) �Zaštićena metalnim omotačem. �Namenjeni su za postavljanje fiksne mrežne infrastrukture. �Može doći do prekida bakarnih provodnika. �Za povezivanjem sa mrežnom opremom koristi se RJ 45 konektor.

UTP(Unshielded Twisted Pair) �Najjednostavniji, najjeftiniji i najrasprostranjeniji među kablovima sa upredenim paricama. �Može doći do preslušavanja. �Koristi se u random okruženju korisnika. �Za povezivanje sa mrežnom opremom i računarima korite se RJ 45 konektori.

Kategorije UTP kablova � 1. UTP telefonski kabl koji prenosi samo glas. Protok do 1 Mb/s � 2. Četiri parice; Protok do 4 MB/s � 3. Četiri parice sa tri uvoja po stopi; Protok do 10 MB/s � 4. Četiri parice; Protok do 16 MB/s � 5. Četiri parice; Protok do 100 MB/s

FTP(Foil Twisted Pair) Svaka parica posebno obavijena folijom. Štiti podatke od zračenja. Koriste se kada je veoma bitna sigurnost podataka.

Utičnice �Utičnice služe za povezivanje računara sa mrežom preko koaksijalnih parica, upredenih parica ili optičkog vlakna.

Kanalice za vođenje kabla �Kanalice za vodjenje kabla su plastični kanali koji služe za smeštanje mrežnih kablova u njih.

Optički kablovi �Optička vlakna prenose digitalne signale pomoću svetlosti. �Kablovi od optčkih vlakana ne podležu električnim smetnjama. �Malo slabljenje �Velika brzna prenosa podataka

Optički kablovi �Umrežavanje više objekata �Galvansko razdvajanje instalacija �Postavlja se u objektima gde je veliki mrežni saobraćaj izmedju spratova (vertikalnih)razvoda u odnosu na centar mreže. �Treba poštovati pravila o savijanju jer veliki ugao savijanja može sprečiti prostiranje svetlosti.

�Sistemi prenosa se sastoje iz tri ◦ Predajnik (LED ili laserska dioda) ◦ Optičko vlakno ◦ Prijemnik (foto dioda) dela: • Princip po kome se informacija prenosi po optičkom vlaknu naziva se totalna refleksija.

�Optičko vlakno se sastoji iz jezgra i omotača. �Vlakna mogu biti i plastična.

Monomodno (singlemode-SMF) Multimodno (multimode-MMF) Tanja Deblja Prostire se samo jedan svetlosni zrak Prostire se vše svetlosnih zraka istovremeno Manji prečnik Veći prečnik Svetlosni snop treba da bude fokusiran Svetlosni snop ne treba da bude fokusiran Skuplje je Jeftinije je Povoljan je kod većih rastojanja Nije povoljan na većim rastojnjima • Za opis prenosa signala koriste se dva standarda: SONET (Synchronous Optical Network) i SDH (Synchronous Digital Hierarchy). SONET je standardizovan od strane ECSA (Exchange Carriers Standards Association) i ANSI (American National Standards Institute) i obično se koristi u Severnoj Americi. SDH je internacionalni standard i koristi se svuda u svetu.

Tipovi konektora �Postoje različiti tipovi konektora koji se montiraju na optičke kablove �ST ili SC

Splajsovanje �Proces nastavljanja kablova naziva se „zatapanje u električnom kolu“(splicing) i zahteva specijalnu opremu.

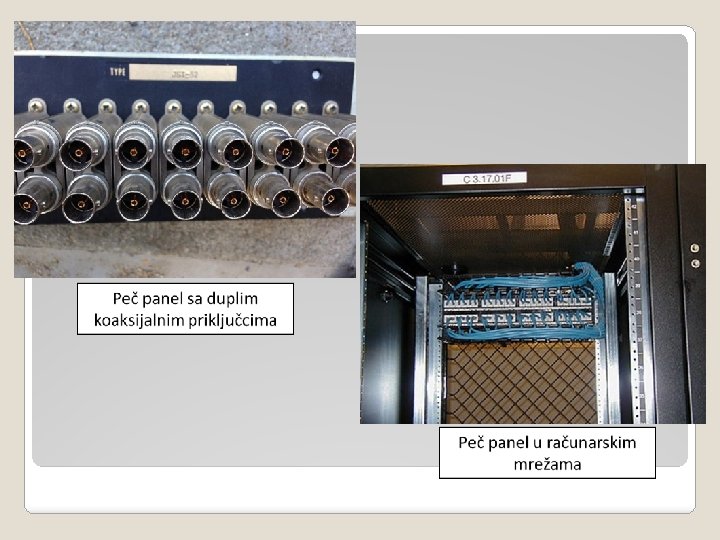

Peč paneli �Peč panel ili komunikacioni panel je uređaj ili jedinica koja karakteriše niz konektora koji su obično istog ili sličnog tipa. �Služi za korišćenje povezivanja i usmeravanja kola za praćenje i slanje određene vrste signala, za testiranje kola na zgodan i fleksibilan način. �Komunikacioni paneli se najčešće koriste u računarskim mrežama i radijskim i TV studijima za snimanje.

Peč Bays �U studiju za snimanje, televizijskih i radio emisija i koncertnog ozvučavanja, peč bais (eng. Patch bays) imaju široku primenu da olakšaju povezivanje različitih uređaja � Peč bais olakšavaju povezivanje različitih uređaja. Pored toga, peč bais omogućava lakše rešavanje problema kao što su sonde. Sonde koje se koriste za audio i video miksete znatno su preglednije i manje se habaju kada se koristi peč bais. � Izlazi peč panela su obični RJ-45 (eng. RJ-45) konetkori tj. mrežni konektori kao i na komutatoru. Oni se iz peč panela, mrežnim kablovima, kasnije spajaju sa komutatorima. Sva oprema bi bila jako preglednija ako je stavljena u posebne prespojne ormane (eng. Rack) gde se redom ređaju isti ili slični uređaji.

Komutatori �Postoje razne vrste audio i video komutatora. Međutim emitirajuće sposobnosti audio i video peč bais panela zahteva specijalizovane urećaje kao što su rotirajući komutatori(eng. Routing Switches). Može se reći da komutator ili svič (eng. Switch) nema smisla ako se u prespojnom ormanu ne nalazi sa peč panelom. �Komutator se sastoji od većeg broja portova. Komutatori mogu da rotiraju veoma lako, kao pritiskom na dugme. Mogu da obezbede i druge prednosti u odnosu na peč bais, uključujući rotiranje signala na neograničeni broj destinacija istovremeno.

Peč Kablovi �Peč kablovi su električni ili optički kablovi koji služe za povezivanje jednog električnog ili optičkog uređaja sa drugim. �Peč kablovi se obično proizvode u različitim bojama za lako prepoznavanje I obično se prave da budu kratki, ne duže od 2 m.

�U peč kablove spadaju kablovi za mikrofone, produžni kablovi za slušalice, XLR konektori, TT konektori, RCA konektori I TRS konektori za telefone. �Karakteristike peć kablova su te što se prave da budu čvrsti I debeli, ako su konektori kraći manje su debljine a ako su duži prave se da budu deblji, to se radi da bi se izbeglo slabljenje signala. �Peč kablovi mogu biti: -sa banana konektorom -sa BNC konektorom -Cat 5, Cat 5 e, Cat 6 a -optički kablovi
