![Oleh Kustanto 1112020 1 Oleh : Kustanto 11/1/2020 1](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-1.jpg)
Oleh : Kustanto 11/1/2020 1
![Format Citra Digital Citra Digital memiliki beberapa format yang memiliki karakteristk tersendiri Format Format Citra Digital • Citra Digital memiliki beberapa format yang memiliki karakteristk tersendiri. Format](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-2.jpg)
Format Citra Digital • Citra Digital memiliki beberapa format yang memiliki karakteristk tersendiri. Format pada citra digital ini umumnya berdasarkan tipe dan cara kompresi yang digunakan pada citra digital tersebut. 11/1/2020 2

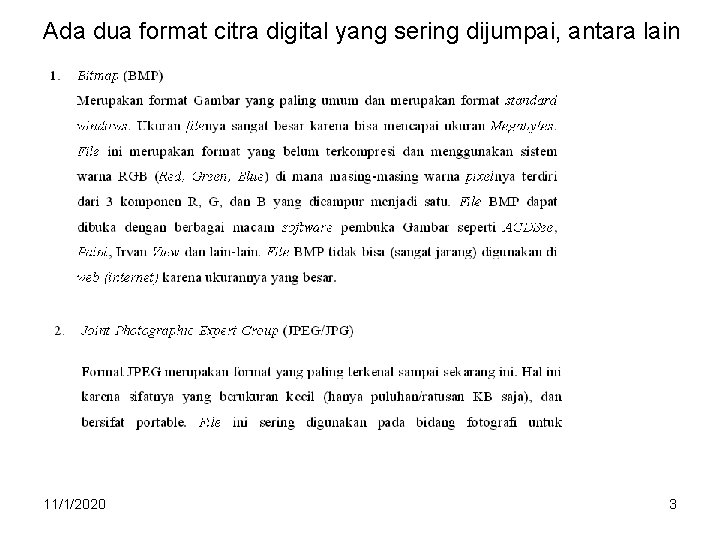

![Ada dua format citra digital yang sering dijumpai antara lain 1112020 3 Ada dua format citra digital yang sering dijumpai, antara lain 11/1/2020 3](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-3.jpg)
Ada dua format citra digital yang sering dijumpai, antara lain 11/1/2020 3

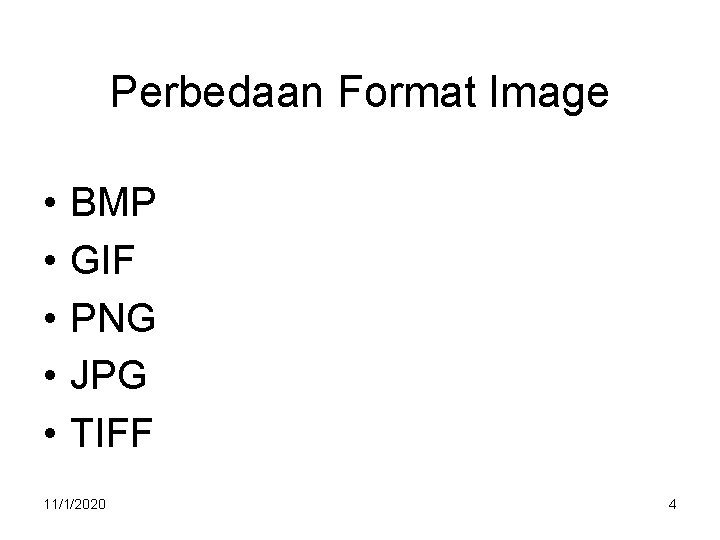

![Perbedaan Format Image BMP GIF PNG JPG TIFF 1112020 4 Perbedaan Format Image • • • BMP GIF PNG JPG TIFF 11/1/2020 4](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-4.jpg)
Perbedaan Format Image • • • BMP GIF PNG JPG TIFF 11/1/2020 4

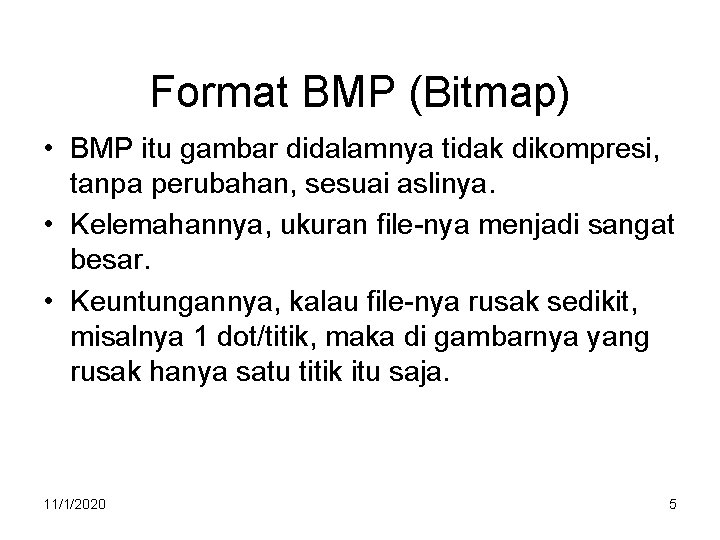

![Format BMP Bitmap BMP itu gambar didalamnya tidak dikompresi tanpa perubahan sesuai aslinya Format BMP (Bitmap) • BMP itu gambar didalamnya tidak dikompresi, tanpa perubahan, sesuai aslinya.](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-5.jpg)
Format BMP (Bitmap) • BMP itu gambar didalamnya tidak dikompresi, tanpa perubahan, sesuai aslinya. • Kelemahannya, ukuran file-nya menjadi sangat besar. • Keuntungannya, kalau file-nya rusak sedikit, misalnya 1 dot/titik, maka di gambarnya yang rusak hanya satu titik itu saja. 11/1/2020 5
![Format GIF Graphic Interchange Format GIF melakukan kompresi yang lossless tidak membuang sehingga Format GIF (Graphic Interchange Format) • GIF melakukan kompresi yang lossless (tidak membuang), sehingga](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-6.jpg)
Format GIF (Graphic Interchange Format) • GIF melakukan kompresi yang lossless (tidak membuang), sehingga sesuai dengan aslinya. • Hasilnya, filenya ukurannya bisa lebih kecil dari BMP. • Kelemahannya, kalau ada rusak sedikit, bisa mempengaruhi agak banyak di gambarnya. 11/1/2020 6

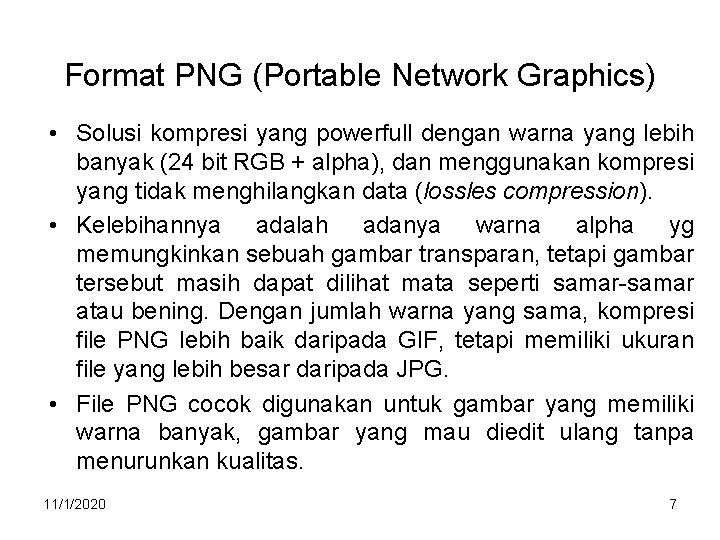

![Format PNG Portable Network Graphics Solusi kompresi yang powerfull dengan warna yang lebih Format PNG (Portable Network Graphics) • Solusi kompresi yang powerfull dengan warna yang lebih](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-7.jpg)
Format PNG (Portable Network Graphics) • Solusi kompresi yang powerfull dengan warna yang lebih banyak (24 bit RGB + alpha), dan menggunakan kompresi yang tidak menghilangkan data (lossles compression). • Kelebihannya adalah adanya warna alpha yg memungkinkan sebuah gambar transparan, tetapi gambar tersebut masih dapat dilihat mata seperti samar-samar atau bening. Dengan jumlah warna yang sama, kompresi file PNG lebih baik daripada GIF, tetapi memiliki ukuran file yang lebih besar daripada JPG. • File PNG cocok digunakan untuk gambar yang memiliki warna banyak, gambar yang mau diedit ulang tanpa menurunkan kualitas. 11/1/2020 7
![Format JPGJPEG Joint Picture Encoding Group JPG itu melakukan kompresi yang lossy membuang Format JPG/JPEG (Joint Picture Encoding Group) • JPG itu melakukan kompresi yang lossy (membuang](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-8.jpg)
Format JPG/JPEG (Joint Picture Encoding Group) • JPG itu melakukan kompresi yang lossy (membuang sebagian) sehingga gambar akan berubah, tidak sama dengan aslinya. Namun karena biasanya resolusi gambar yang cukup tinggi, perubahan itu tidak kelihatan oleh mata, kecuali kalau gambar di perbesar di di-Zoom, dimana akan kelihatan 'pecah' hasilnya. • Kelebihannya, ukuran gambar yang sangat kecil. • Kelemahannya, selain gambar yang bisa kelihatan 'pecah', juga sangat rentan terhadap kerusakan di file (kalau file rusak 1 titik, bisa rusak lebih banyak di gambarnya). 11/1/2020 8

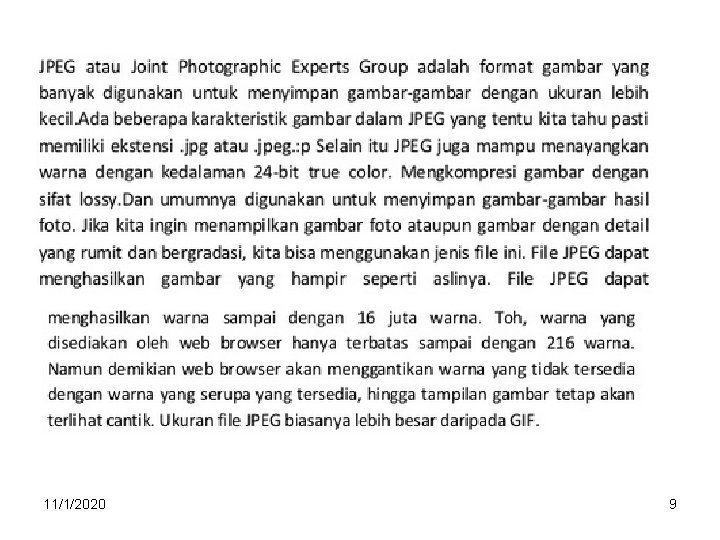

![1112020 9 11/1/2020 9](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-9.jpg)
11/1/2020 9
![1112020 10 11/1/2020 10](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-10.jpg)
11/1/2020 10
![Format Citra Karakteristik citra digital ukuran resolusi cara penyimpanan kompres data Format Citra • • Karakteristik citra digital : ukuran, resolusi, cara penyimpanan, kompres data,](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-11.jpg)
Format Citra • • Karakteristik citra digital : ukuran, resolusi, cara penyimpanan, kompres data, dll. Citra digital secara visualisasi biasanya berbentuk persegi panjang. Ukurannya dinyatakan dalam titik atau piksel (pixel = picture element). Ukurannya dapat pula dinyatakan dalam satuan panjang ( mm atau inci =inch). Resolusi = banyaknya titik untuk setiap satuan panjang (dpi = dot per inch). Makin besar resolusi makin banyak titik yang terkandung dalam citra, sehingga menjadi lebih halus dalam visualisasinya. Format Citra = cara penyimpanan informasi dalam citra. ( citra biner, skala keabuan, warna dan warna berindeks) 11/1/2020 11

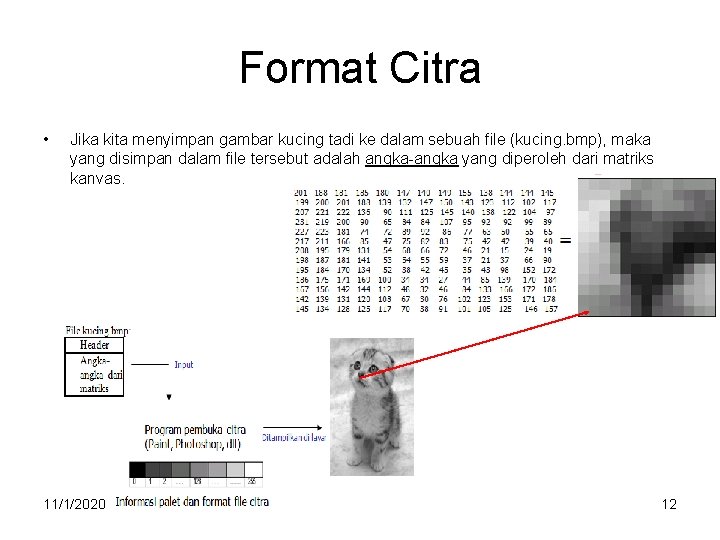

![Format Citra Jika kita menyimpan gambar kucing tadi ke dalam sebuah file kucing Format Citra • Jika kita menyimpan gambar kucing tadi ke dalam sebuah file (kucing.](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-12.jpg)
Format Citra • Jika kita menyimpan gambar kucing tadi ke dalam sebuah file (kucing. bmp), maka yang disimpan dalam file tersebut adalah angka-angka yang diperoleh dari matriks kanvas. 11/1/2020 12
![Type Citra 1112020 13 Type Citra 11/1/2020 13](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-13.jpg)
Type Citra 11/1/2020 13

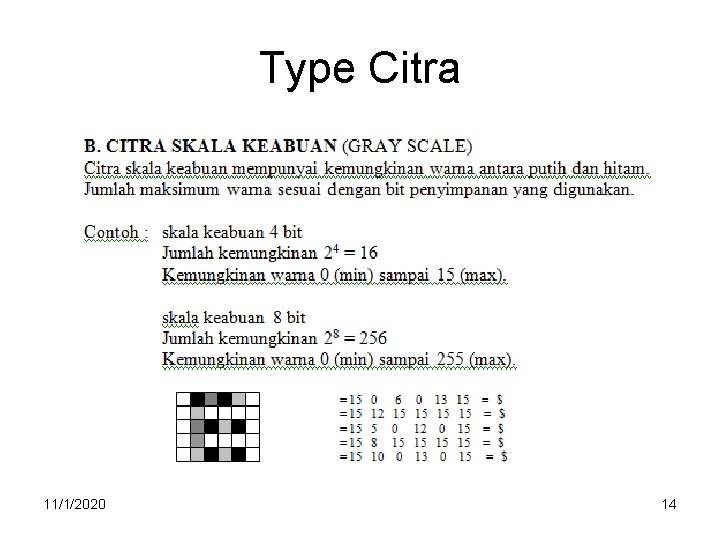

![Type Citra 1112020 14 Type Citra 11/1/2020 14](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-14.jpg)
Type Citra 11/1/2020 14
![Type Citra 1112020 15 Type Citra 11/1/2020 15](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-15.jpg)
Type Citra 11/1/2020 15

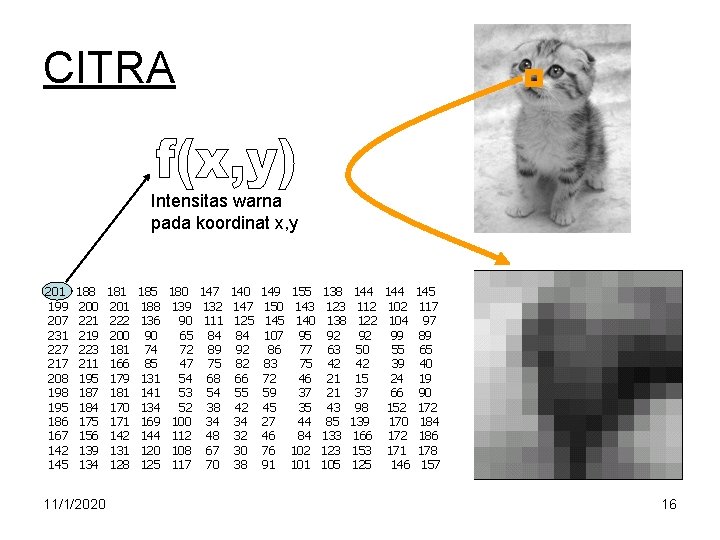

![CITRA Intensitas warna pada koordinat x y 201 199 207 231 227 217 208 CITRA Intensitas warna pada koordinat x, y 201 199 207 231 227 217 208](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-16.jpg)
CITRA Intensitas warna pada koordinat x, y 201 199 207 231 227 217 208 195 186 167 142 145 188 200 221 219 223 211 195 187 184 175 156 139 134 11/1/2020 181 201 222 200 181 166 179 181 170 171 142 131 128 185 188 136 90 74 85 131 141 134 169 144 120 125 180 147 139 132 90 111 65 84 72 89 47 75 54 68 53 54 52 38 100 34 112 48 108 67 117 70 147 125 84 92 82 66 55 42 34 32 30 38 149 150 145 107 86 83 72 59 45 27 46 76 91 155 143 140 95 77 75 46 37 35 44 84 102 101 138 123 138 92 63 42 21 21 43 85 133 123 105 144 112 122 92 50 42 15 37 98 139 166 153 125 144 102 104 99 55 39 24 66 152 170 172 171 146 145 117 97 89 65 40 19 90 172 184 186 178 157 16

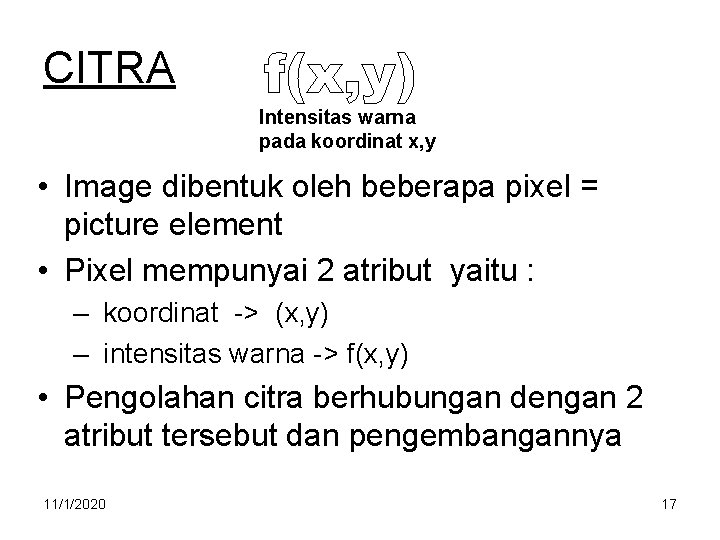

![CITRA Intensitas warna pada koordinat x y Image dibentuk oleh beberapa pixel CITRA Intensitas warna pada koordinat x, y • Image dibentuk oleh beberapa pixel =](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-17.jpg)
CITRA Intensitas warna pada koordinat x, y • Image dibentuk oleh beberapa pixel = picture element • Pixel mempunyai 2 atribut yaitu : – koordinat -> (x, y) – intensitas warna -> f(x, y) • Pengolahan citra berhubungan dengan 2 atribut tersebut dan pengembangannya 11/1/2020 17
![CITRA Berdasarkan intensitas warna Modifikasi kecemerlangan Negasi Thresholding Konversi CITRA • Berdasarkan intensitas warna – Modifikasi kecemerlangan – Negasi – Thresholding – Konversi](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-18.jpg)
CITRA • Berdasarkan intensitas warna – Modifikasi kecemerlangan – Negasi – Thresholding – Konversi Warna – Peningkatan Kontras 11/1/2020 18

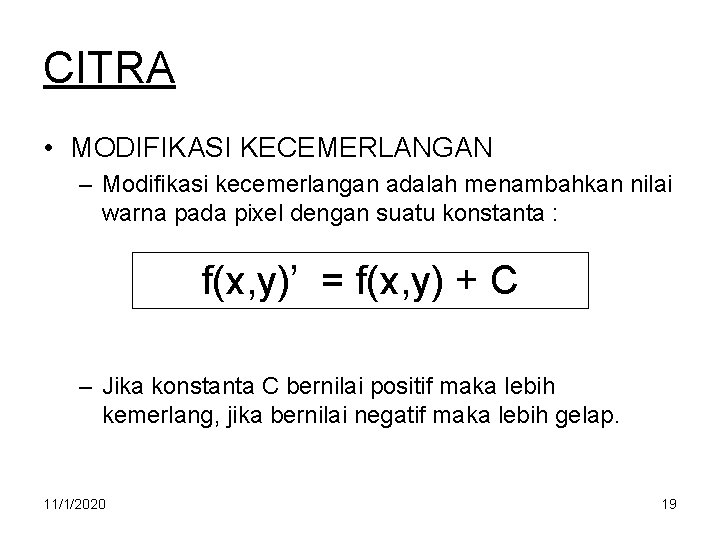

![CITRA MODIFIKASI KECEMERLANGAN Modifikasi kecemerlangan adalah menambahkan nilai warna pada pixel dengan CITRA • MODIFIKASI KECEMERLANGAN – Modifikasi kecemerlangan adalah menambahkan nilai warna pada pixel dengan](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-19.jpg)
CITRA • MODIFIKASI KECEMERLANGAN – Modifikasi kecemerlangan adalah menambahkan nilai warna pada pixel dengan suatu konstanta : f(x, y)’ = f(x, y) + C – Jika konstanta C bernilai positif maka lebih kemerlang, jika bernilai negatif maka lebih gelap. 11/1/2020 19

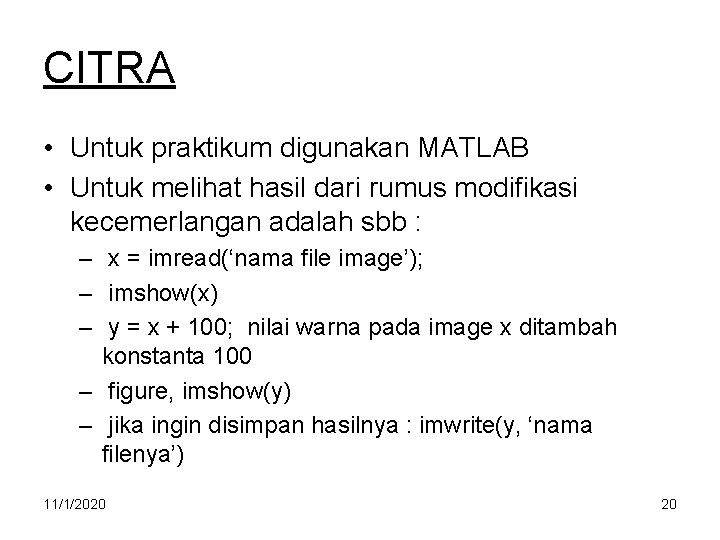

![CITRA Untuk praktikum digunakan MATLAB Untuk melihat hasil dari rumus modifikasi kecemerlangan CITRA • Untuk praktikum digunakan MATLAB • Untuk melihat hasil dari rumus modifikasi kecemerlangan](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-20.jpg)
CITRA • Untuk praktikum digunakan MATLAB • Untuk melihat hasil dari rumus modifikasi kecemerlangan adalah sbb : – x = imread(‘nama file image’); – imshow(x) – y = x + 100; nilai warna pada image x ditambah konstanta 100 – figure, imshow(y) – jika ingin disimpan hasilnya : imwrite(y, ‘nama filenya’) 11/1/2020 20
![CITRA NEGASI Negasi adalah pemrosesan image untuk menghasilkan nilai warna kebalikannya fx CITRA • NEGASI – Negasi adalah pemrosesan image untuk menghasilkan nilai warna kebalikannya. f(x,](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-21.jpg)
CITRA • NEGASI – Negasi adalah pemrosesan image untuk menghasilkan nilai warna kebalikannya. f(x, y)’ = 255 - f(x, y) 11/1/2020 21

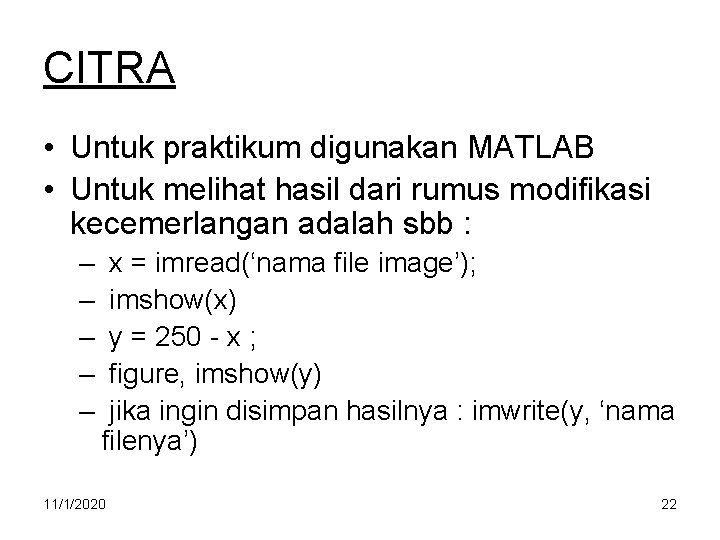

![CITRA Untuk praktikum digunakan MATLAB Untuk melihat hasil dari rumus modifikasi kecemerlangan CITRA • Untuk praktikum digunakan MATLAB • Untuk melihat hasil dari rumus modifikasi kecemerlangan](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-22.jpg)
CITRA • Untuk praktikum digunakan MATLAB • Untuk melihat hasil dari rumus modifikasi kecemerlangan adalah sbb : – – – x = imread(‘nama file image’); imshow(x) y = 250 - x ; figure, imshow(y) jika ingin disimpan hasilnya : imwrite(y, ‘nama filenya’) 11/1/2020 22
![Sekian 1112020 23 Sekian 11/1/2020 23](https://slidetodoc.com/presentation_image/34d22bff0abd7b9f32212c6c0119bf84/image-23.jpg)
Sekian 11/1/2020 23
