KONSEP DASAR TELEKOMUNIKASI Kustanto, S. T. , M. Eng. Materi 1 DASTEL 1
Ilustrasi proses komunikasi Materi 1 DASTEL 2
Definisi Komunikasi o Komunikasi adalah sebuah proses interaksi untuk berhubungan dari satu pihak ke pihak lainnya, yang pada awalnya berlangsung sangat sederhana dimulai dengan sejumlah ide-ide yang abstrak atau pikiran dalam otak seseorang untuk mencari data atau menyampaikan informasi yang kemudian dikemas menjadi sebentuk pesan untuk kemudian disampaikan secara langsung maupun tidak langsung menggunakan bahasa berbentuk kode visual, kode suara, atau kode tulisan. Materi 1 DASTEL 3
Definisi Telekomunikasi adalah pertukaran informasi (dimana terjadi perubahan ”format informasi” ) pada hubungan komunikasi jarak jauh yang terjadi secara elektris/elektronis. Telekomunikasi berbentuk Mulipoint to Point, yang terjadi pada hubungan berhirarki (bertingkat). Contoh komunikasi antar sentral Materi 1 DASTEL 4
Jenis informasi pada Telekomunikasi 1. Suara = Teleponi 2. Suara & gambar = Videophone 3. Tulisan yg dicetak (berita) = Telegrafi/Telex 4. Tulisan yg dicetak (data) = Komunikasi Data 5. Tulisan yg dicetak (text) = Teletex 6. Dokumen = Telefax 7. Gambar = Televisi, Videotex 8. Gambar, tulisan & suara = Multimedia Telekomunikasi merupakan bentuk hubungan berupa Pt. P dan Pt. M, dimana komunikasi dengan konfirmasi. Siaran Radio (suara&musik) dan TV (suara, musik, gambar dan tulisan), dimana kumunikasi berupa Pt. M tanpa ada konfirmasi Materi 1 DASTEL 5

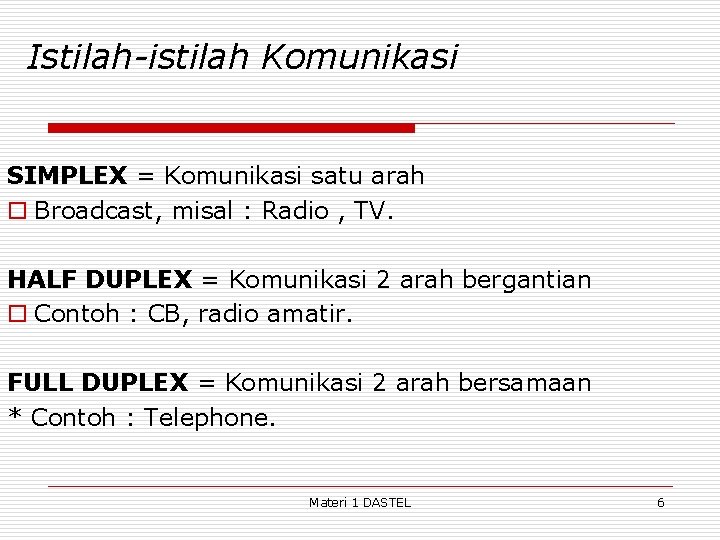

Istilah-istilah Komunikasi SIMPLEX = Komunikasi satu arah o Broadcast, misal : Radio , TV. HALF DUPLEX = Komunikasi 2 arah bergantian o Contoh : CB, radio amatir. FULL DUPLEX = Komunikasi 2 arah bersamaan * Contoh : Telephone. Materi 1 DASTEL 6
SISTEL Sistem Telekomunikasi adalah suatu kesatuan yang terdiri dari bagian-bagian yang disebut subsistem yang saling berinteraksi untuk mencapai tujuan tertentu. SISTEL terdiri dari : 1. Pengirim, pemancar, sumber info 2. Penerima, tujuan 3. Media transmisi Komponen SISTEL terdiri dari : 1. Terminal Equipment (TE) 2. Switching Equipment (Sentral) 3. Transmission Line (Kabel, Radio&Satelit) Materi 1 DASTEL 7
Gambaran umum Telekomunikasi Gambaran umum perlengkapan dasar telekomunikasi satu arah pada hubungan kabel : Sumber Informasi Transducer Penguat Hubungan Kabel Penguat Transducer Penerima Info. Trasducer : Suatu alat yang dapat mengubah energi dari suatu bentuk ke bentuk lainnya. Contoh : - Pesawat Faximile ( Tulisan/cahaya – Listrik ) - Pesawat Telephone ( Suara – Listrik ) Gambaran umum perlengkapan dasar untuk telekomunikasi radio satu arah : Sumber Informasi Transducer Penguat Pemancar radio Penerima radio Penguat Transducer Penerima Info. Materi 1 DASTEL 8
Prinsip kerja system telekomunikasi Materi 1 DASTEL 9
Terminal Equipment (TE) sebagai suatu device yang merupakan sumber informasi yang hendak disampaikan ke tujuan tertentu dan juga dapat berupa pesawat telepon, komputer dll, bertindak sebagai pengirim dan penerima. - Interface (antar muka) antara network/jaringan dan manusia/mesin. - Mengubah informasi ke signal electric. Materi 1 DASTEL 10
Switching Equipment (Sentral) sebagai alat penyambung antara saluran yang satu dengan saluran yang lain sehingga informasi yang dibawa oleh saluran sampai kepada tujuan. Sentral bisa berupa sentral analog bisa juga sentral digital. - Untuk menentukan line/kanal guna mencapai hubungan antara 2 buah / lebih terminal equipment Materi 1 DASTEL 11
Media Transmisi adalah sebagai perantara / penyampai antara terminal dengan sentral atau sentral dengan sentral guna menyalurkan informasi dari pengirim ke penerima. - Untuk menghubungkan antara 2 buah Termnal Equipment yang melalui 2 buah sentral atau bertindak sebagai media perantara penghubung antara 2 Terminal Equipment Materi 1 DASTEL 12
Perangkat Terminal, perangkat disisi pelanggan fungsinya untuk : - Memanggil dan menerima secara bergantian. - Memanggil saja - Menerima saja Materi 1 DASTEL 13
Materi 1 DASTEL 14
Materi 1 DASTEL 15
Jasa Telekomunikasi Materi 1 DASTEL 16
Materi 1 DASTEL 17

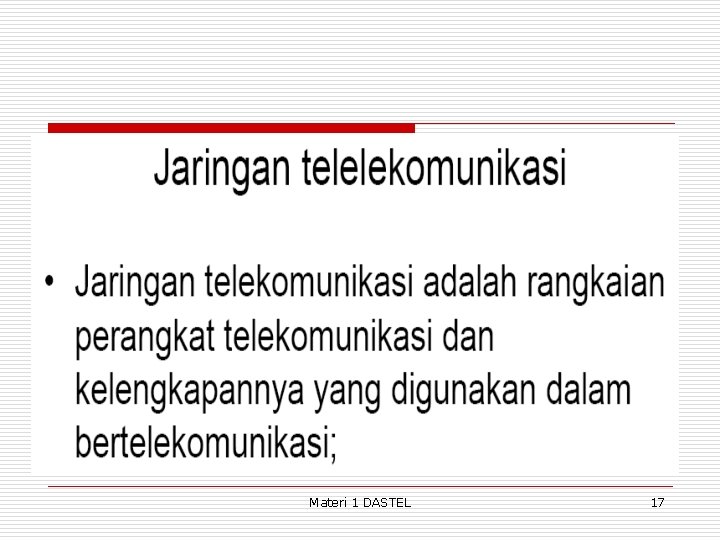

Jaringan telekomunikasi Materi 1 DASTEL 18
Materi 1 DASTEL 19
Materi 1 DASTEL 20
Materi 1 DASTEL 21
Telephone network topology. A O C 1 2 B D 3 1. point to multi point ( broadcast) 2. Multi point to multipoint (mesh) 3. star conection done by operator Materi 1 DASTEL 22
Sifat Hubungan Bintang / STAR o Hubungan dimana satu sentral sebagai pusat/Kepala (sebagai Sentral Utama) sedangkan sentral lain sbg anggotanya. o Hubungan sentral antar sentral yang bukan sentral utama tidak bisa dilakukan. o Syarat-syarat saluran relatif. o Alat switching lebih sulit daripada sentral bisa. o Jumlah berkas saluran (n) linier terhadap jumlah sentral (x) n = x -1 o Konsentrasi saluran adalah besar. o Efisiensi saluran menjadi tinggi. o Penggabungan dilakukan dengan melalui hubungan sentral utamanya saja. Materi 1 DASTEL 23

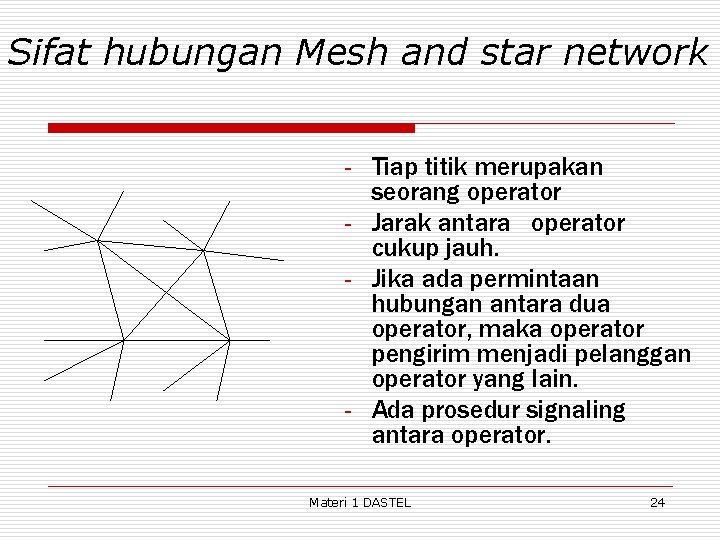

Sifat hubungan Mesh and star network - Tiap titik merupakan seorang operator - Jarak antara operator cukup jauh. - Jika ada permintaan hubungan antara dua operator, maka operator pengirim menjadi pelanggan operator yang lain. - Ada prosedur signaling antara operator. Materi 1 DASTEL 24

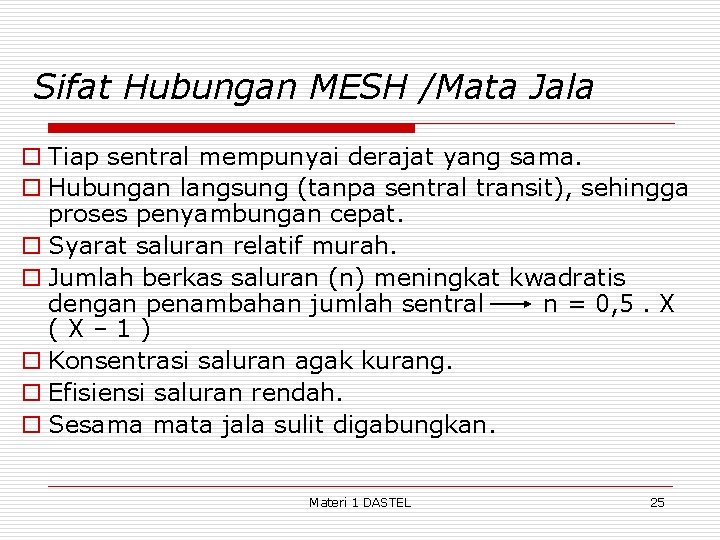

Sifat Hubungan MESH /Mata Jala o Tiap sentral mempunyai derajat yang sama. o Hubungan langsung (tanpa sentral transit), sehingga proses penyambungan cepat. o Syarat saluran relatif murah. o Jumlah berkas saluran (n) meningkat kwadratis dengan penambahan jumlah sentral n = 0, 5. X (X– 1) o Konsentrasi saluran agak kurang. o Efisiensi saluran rendah. o Sesama mata jala sulit digabungkan. Materi 1 DASTEL 25
Hirarki Sentral - Hubungan antara sentral lokal dilakukan dengan Junction circuit. Umumnya junction circuit menggunakan kabel kawat. - Hubungan antara sentral primary menggunakan Junction circuit atau trunk circuit. (Trunk circuit adalah saluran transmisi menggunakan radio, atau fiber optik ) - Hubungan antara sentral secondary ke secondary atau ke tertiary dilakukan dengan trunk circuit. - Tandem adalah sentral transit antara bebeberapa sentral. Tandem digunakan untuk routing bila saluran langsung sibuk. Materi 1 DASTEL Quarter Nary exchange Trunk circuit tertiary exchange Secondary exchange Trunk Circuit Primary exchange Trunk Circuit Local exchange Junction Circuit Trunk Circuit Tandem exchange for transit or busy. 26

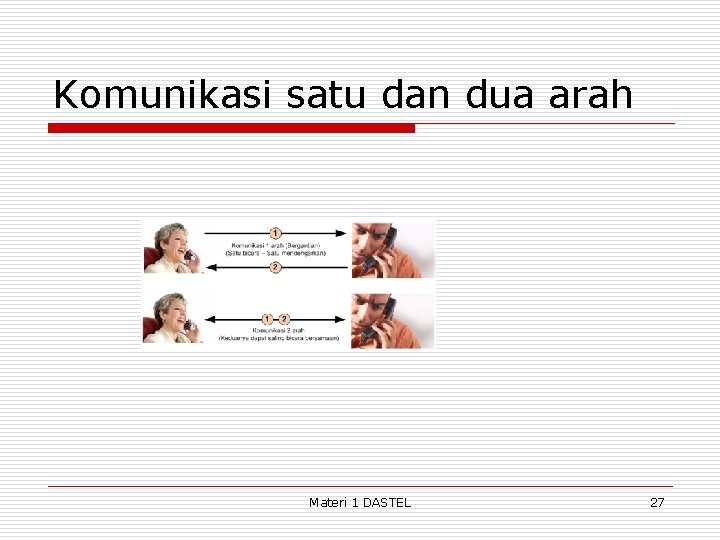

Komunikasi satu dan dua arah Materi 1 DASTEL 27
SKEMA PENOMORAN (NUMBERING) VS HIRARCHI ( DIATUR OLEH REKOMENDASI ITU ) Q 62 - Ind Q 61 - Australia Q 65 Singapura T 62 -2 Jbr /jtg ( jkt) T 62 - 3 Jatim –NT (sb) T 62 - 9 Ind tmr (UP) S 62 -21 Jakarta S 62 - 22 Bandung S 62 - 24 Semarang P 62 -21 -8 JKT timur P 62 -21 -7 JKT selatan P 62 -21 -5 JKT barat L 62 -21 -819 xxxx. Cawang L 62 - 21 -829 xxxx Tebet L 62 - 21 -811 xxxx Materi 1 DASTEL 28
Penomoran untuk system komunikasi bergerak / cellular. o Nomor awal untuk telpon cellular di Indonesia adalah 62 - 8 XX+XXX – XXXX o Satelindo +62 815 zzz xxxx, +62 816 zzz xxxx , o Telkomsel +62 811 zzz xxxx, +62 812 zzz xxxx, +62 813 zzz xxxx o Pro XL +62 817 zzz xxxx , +62 818 zzz xxxx , o IM 3 +62 856 zzz xxxx o komselindo 62 821 zzz xxxx. Materi 1 DASTEL 29
Perkembangan perangkat telekomunikasi Materi 1 DASTEL 30
Selesai Materi 1 DASTEL 31
