Dasar Sistem Telekomunikasi TE09 1313 2 sks Tim

Dasar Sistem Telekomunikasi TE-09 -1313 2 sks Tim Bidang Studi Telekomunikasi Multimedia (Achmad Ansori, Devy Kuswidiastuti, Gatot Kusrahardjo, M Aries Purnomo) TE-09 -1313 -01 -Introduction 1

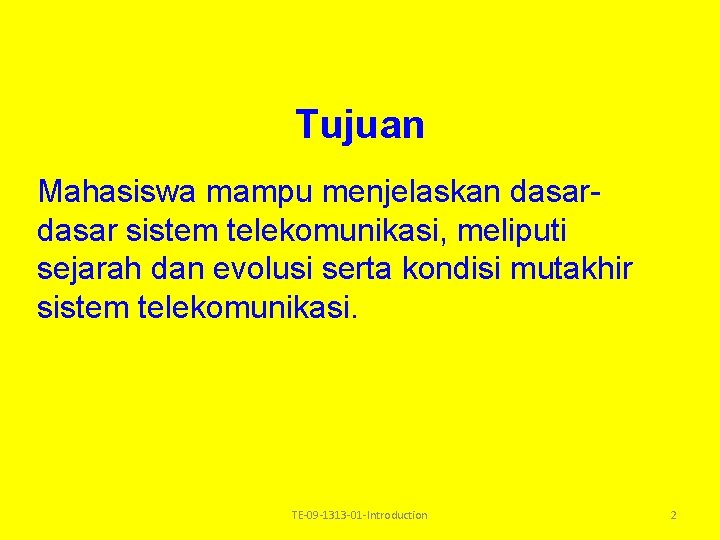

Tujuan Mahasiswa mampu menjelaskan dasar sistem telekomunikasi, meliputi sejarah dan evolusi serta kondisi mutakhir sistem telekomunikasi. TE-09 -1313 -01 -Introduction 2

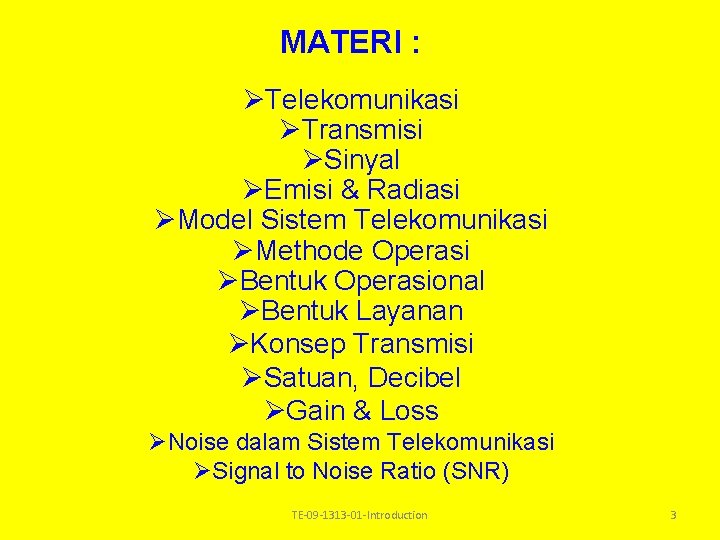

MATERI : ØTelekomunikasi ØTransmisi ØSinyal ØEmisi & Radiasi ØModel Sistem Telekomunikasi ØMethode Operasi ØBentuk Operasional ØBentuk Layanan ØKonsep Transmisi ØSatuan, Decibel ØGain & Loss ØNoise dalam Sistem Telekomunikasi ØSignal to Noise Ratio (SNR) TE-09 -1313 -01 -Introduction 3

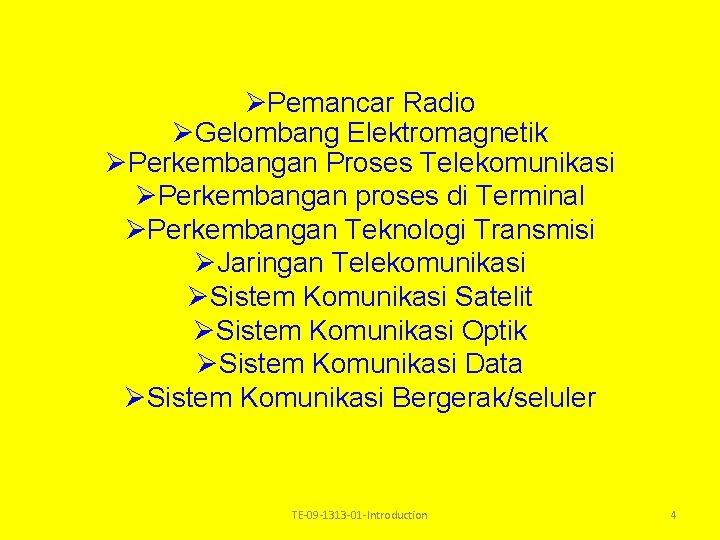

ØPemancar Radio ØGelombang Elektromagnetik ØPerkembangan Proses Telekomunikasi ØPerkembangan proses di Terminal ØPerkembangan Teknologi Transmisi ØJaringan Telekomunikasi ØSistem Komunikasi Satelit ØSistem Komunikasi Optik ØSistem Komunikasi Data ØSistem Komunikasi Bergerak/seluler TE-09 -1313 -01 -Introduction 4

Pustaka : Roger L Freeman, Telecommunication System Engineering, New York, John Wiley & Sons, 1989 Roger L Freeman, Reference Manual for Telecommunications Engineering, New York, John Wiley & Sons, 1994 Roger L Freeman, Telecommunication Transmission Handbook, New York, John Wiley & Sons, 1991 ITU-T Recommendation G. 100. 1, The use of the decibel and of relative levels in speechband telecommunications, 2001 ITU-T Recommendation G. 701, Vocabulary of digital transmission and multiplexing, and pulse code modulation (PCM) terms, 1993 ITU-R Recommendation V. 662 -3, Term and definitions, 2000 ITU-R Recommendatin V. 573 -4, Radiocommunication vocabulary, 2000 TE-09 -1313 -01 -Introduction 5

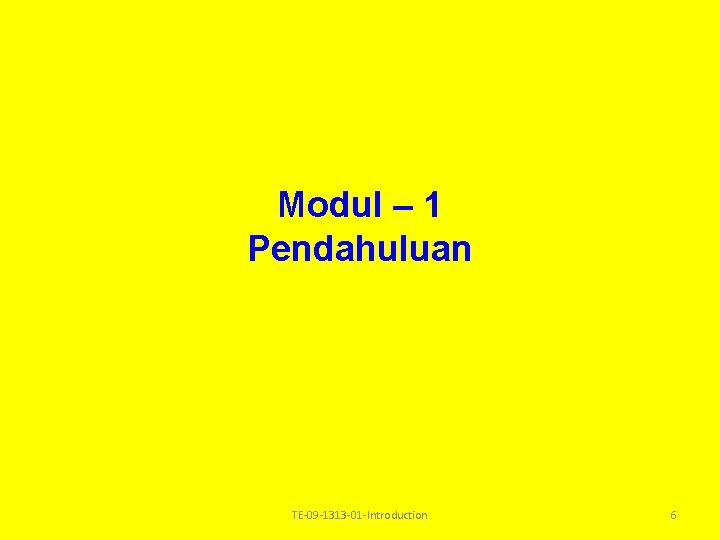

Modul – 1 Pendahuluan TE-09 -1313 -01 -Introduction 6

Dasar Sistem Telekomunikasi TE-09 -1313 -01 -Introduction 7

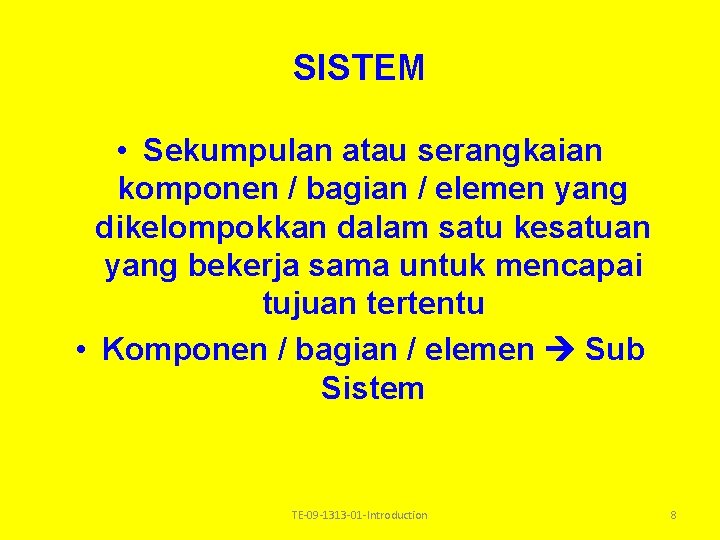

SISTEM • Sekumpulan atau serangkaian komponen / bagian / elemen yang dikelompokkan dalam satu kesatuan yang bekerja sama untuk mencapai tujuan tertentu • Komponen / bagian / elemen Sub Sistem TE-09 -1313 -01 -Introduction 8

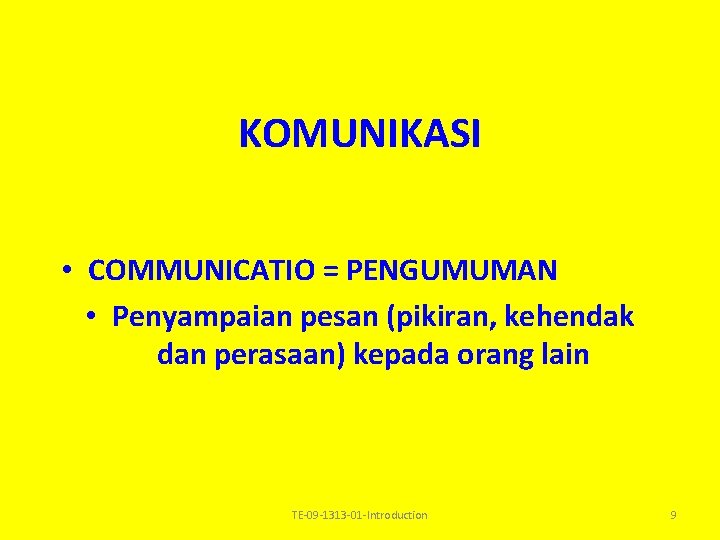

KOMUNIKASI • COMMUNICATIO = PENGUMUMAN • Penyampaian pesan (pikiran, kehendak dan perasaan) kepada orang lain TE-09 -1313 -01 -Introduction 9

KOMUNIKASI TE-09 -1313 -01 -Introduction 10

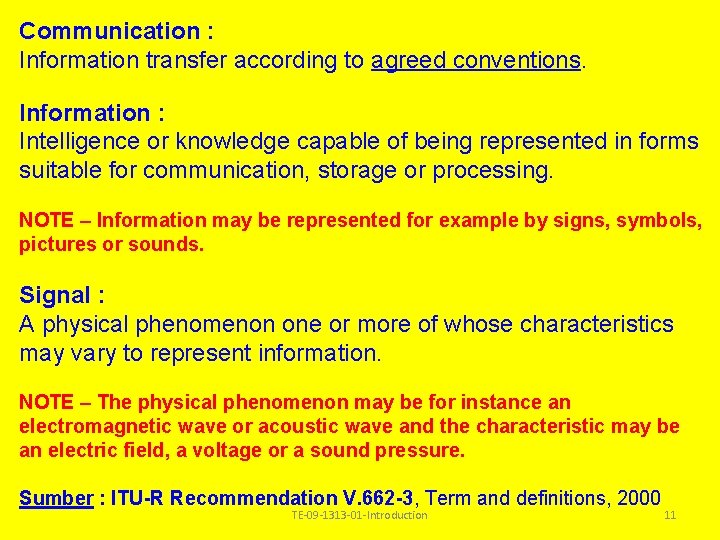

Communication : Information transfer according to agreed conventions. Information : Intelligence or knowledge capable of being represented in forms suitable for communication, storage or processing. NOTE – Information may be represented for example by signs, symbols, pictures or sounds. Signal : A physical phenomenon one or more of whose characteristics may vary to represent information. NOTE – The physical phenomenon may be for instance an electromagnetic wave or acoustic wave and the characteristic may be an electric field, a voltage or a sound pressure. Sumber : ITU-R Recommendation V. 662 -3, Term and definitions, 2000 TE-09 -1313 -01 -Introduction 11

TE-09 -1313 -01 -Introduction 12

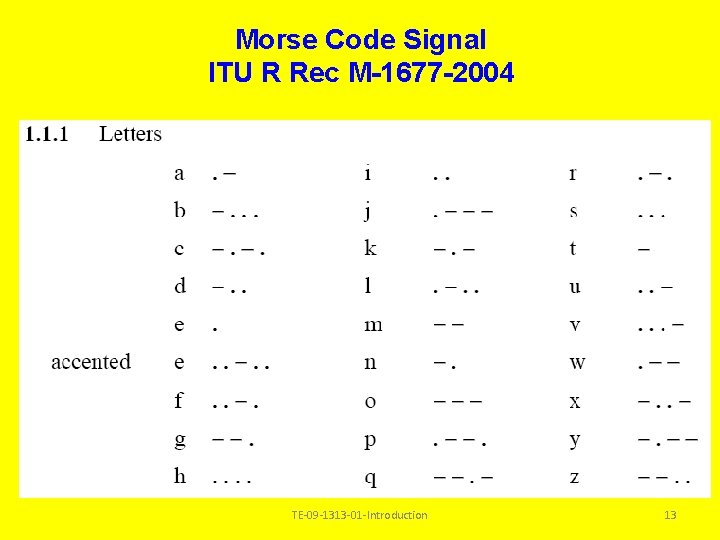

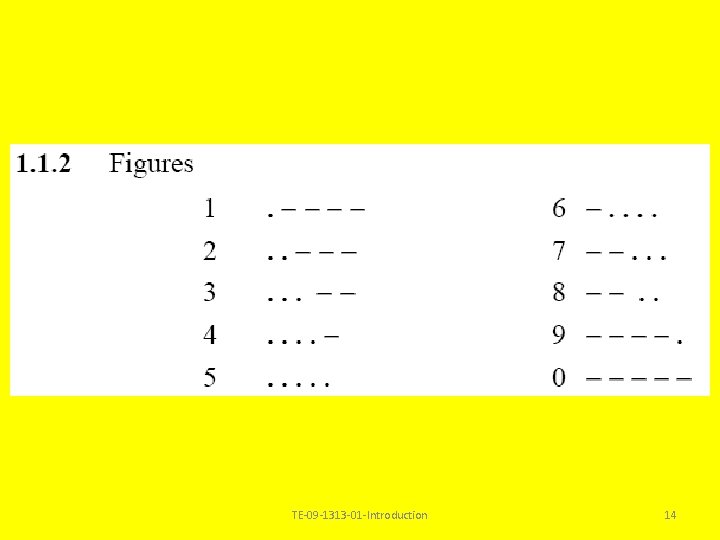

Morse Code Signal ITU R Rec M-1677 -2004 TE-09 -1313 -01 -Introduction 13

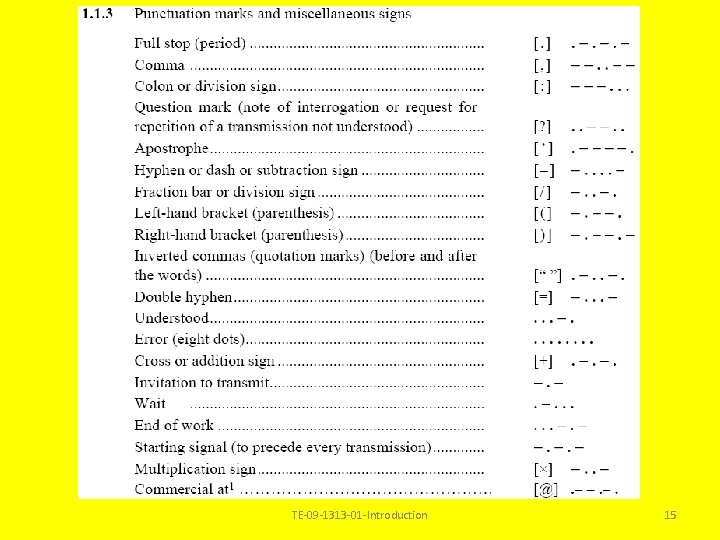

TE-09 -1313 -01 -Introduction 14

TE-09 -1313 -01 -Introduction 15

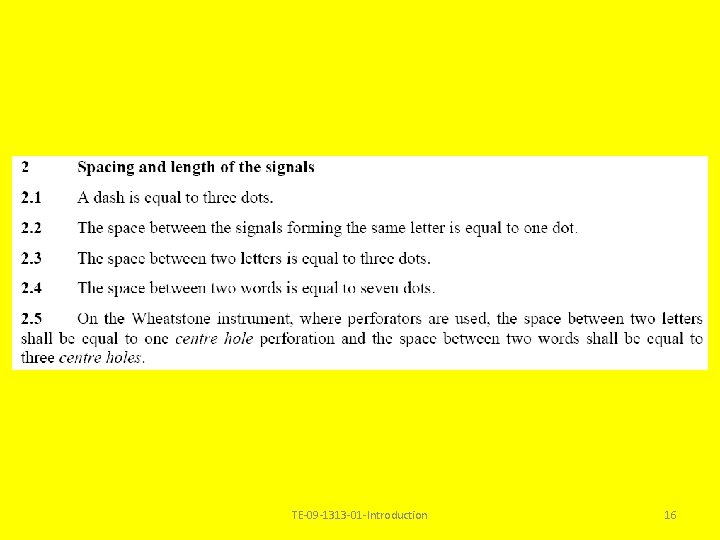

TE-09 -1313 -01 -Introduction 16

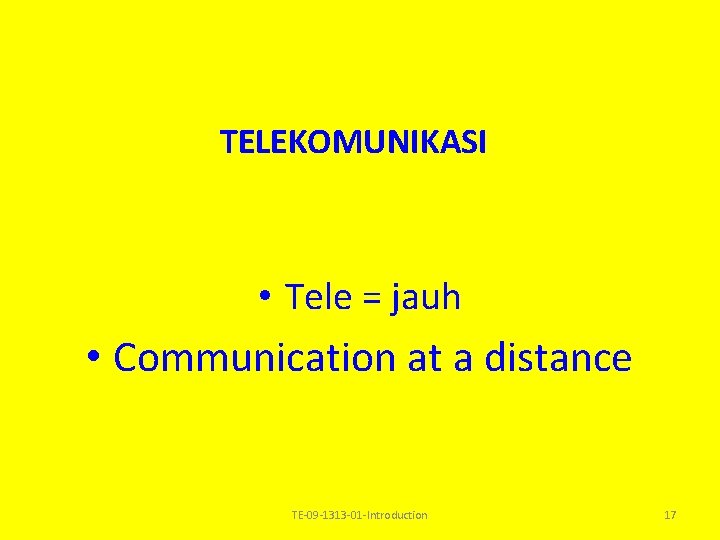

TELEKOMUNIKASI • Tele = jauh • Communication at a distance TE-09 -1313 -01 -Introduction 17

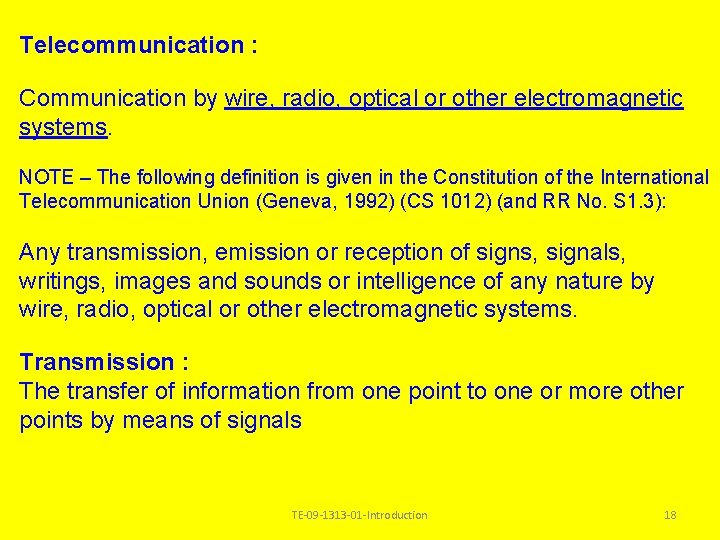

Telecommunication : Communication by wire, radio, optical or other electromagnetic systems. NOTE – The following definition is given in the Constitution of the International Telecommunication Union (Geneva, 1992) (CS 1012) (and RR No. S 1. 3): Any transmission, emission or reception of signs, signals, writings, images and sounds or intelligence of any nature by wire, radio, optical or other electromagnetic systems. Transmission : The transfer of information from one point to one or more other points by means of signals TE-09 -1313 -01 -Introduction 18

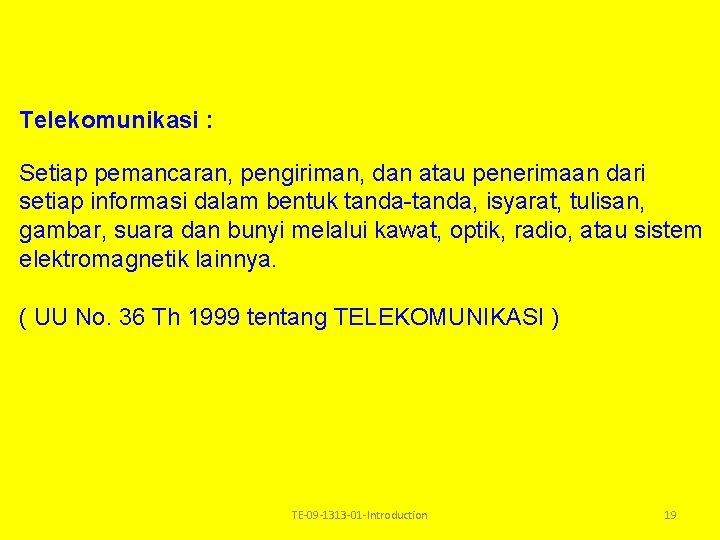

Telekomunikasi : Setiap pemancaran, pengiriman, dan atau penerimaan dari setiap informasi dalam bentuk tanda-tanda, isyarat, tulisan, gambar, suara dan bunyi melalui kawat, optik, radio, atau sistem elektromagnetik lainnya. ( UU No. 36 Th 1999 tentang TELEKOMUNIKASI ) TE-09 -1313 -01 -Introduction 19

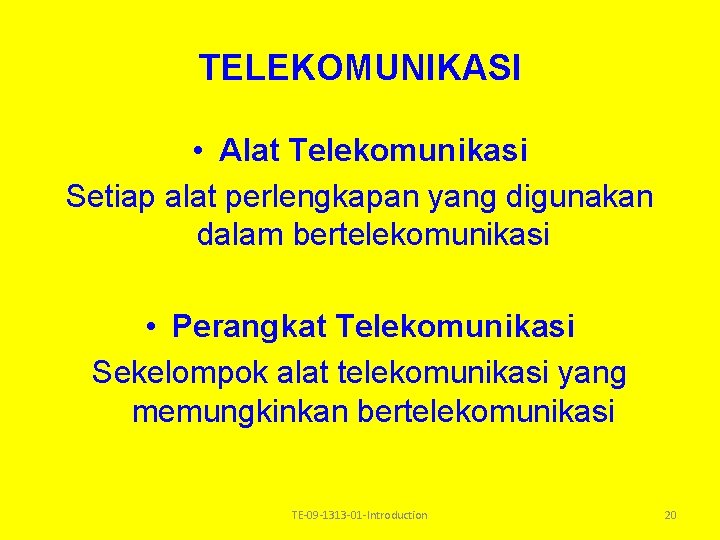

TELEKOMUNIKASI • Alat Telekomunikasi Setiap alat perlengkapan yang digunakan dalam bertelekomunikasi • Perangkat Telekomunikasi Sekelompok alat telekomunikasi yang memungkinkan bertelekomunikasi TE-09 -1313 -01 -Introduction 20

TE-09 -1313 -01 -Introduction 21

TE-09 -1313 -01 -Introduction 22

TE-09 -1313 -01 -Introduction 23

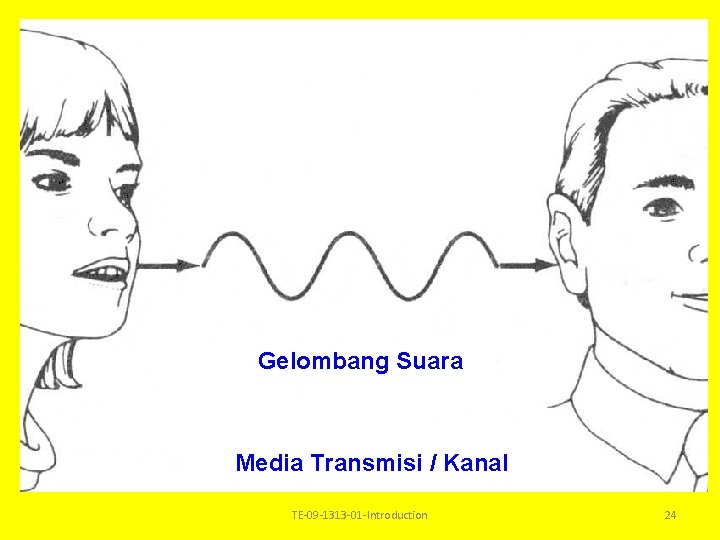

Gelombang Suara Media Transmisi / Kanal TE-09 -1313 -01 -Introduction 24

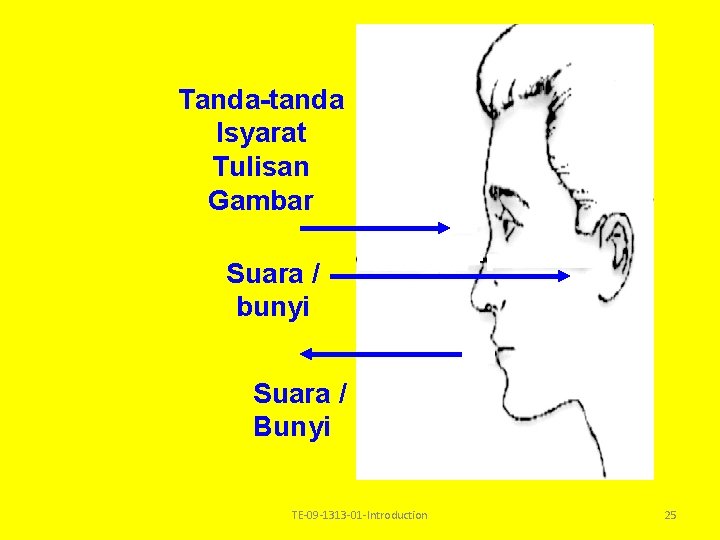

Tanda-tanda Isyarat Tulisan Gambar Suara / bunyi Suara / Bunyi TE-09 -1313 -01 -Introduction 25

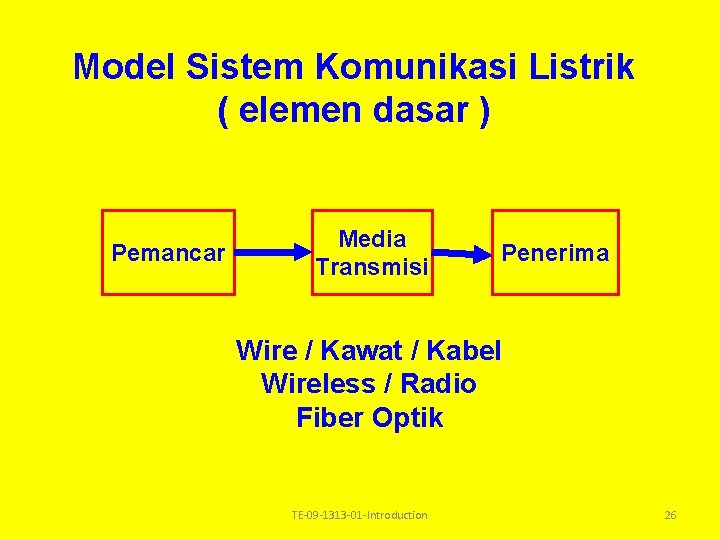

Model Sistem Komunikasi Listrik ( elemen dasar ) Pemancar Media Transmisi Penerima Wire / Kawat / Kabel Wireless / Radio Fiber Optik TE-09 -1313 -01 -Introduction 26

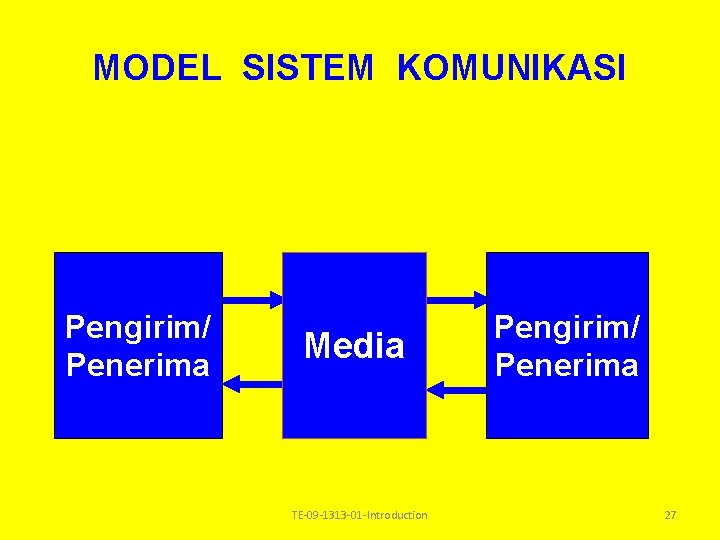

MODEL SISTEM KOMUNIKASI pengirim Pengirim/ Penerima penerima Media TE-09 -1313 -01 -Introduction penerima Pengirim/ Penerima pengirim 27

TE-09 -1313 -01 -Introduction 28

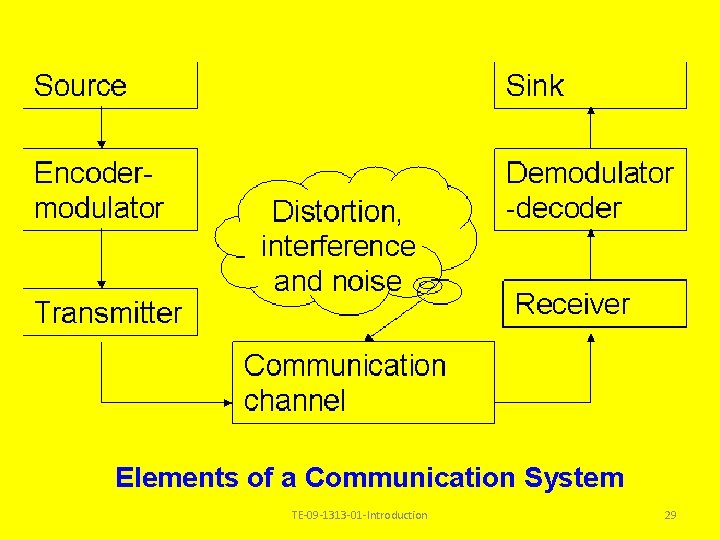

Elements of a Communication System TE-09 -1313 -01 -Introduction 29

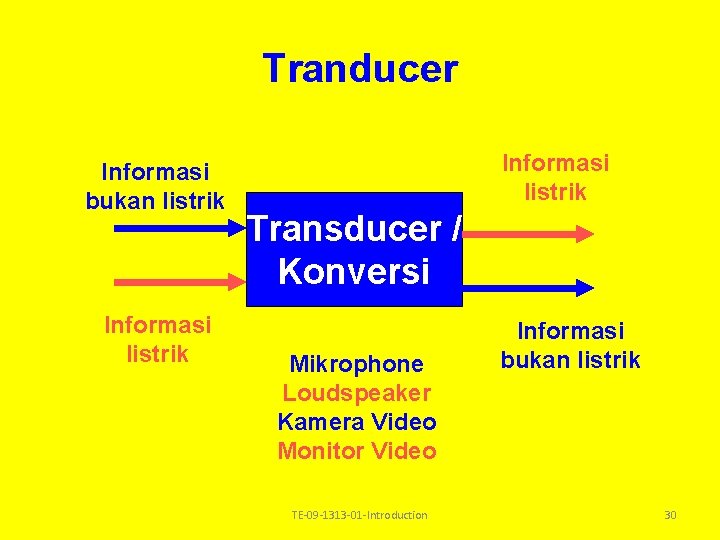

Tranducer Informasi bukan listrik Informasi listrik Transducer / Konversi Mikrophone Loudspeaker Kamera Video Monitor Video TE-09 -1313 -01 -Introduction Informasi bukan listrik 30

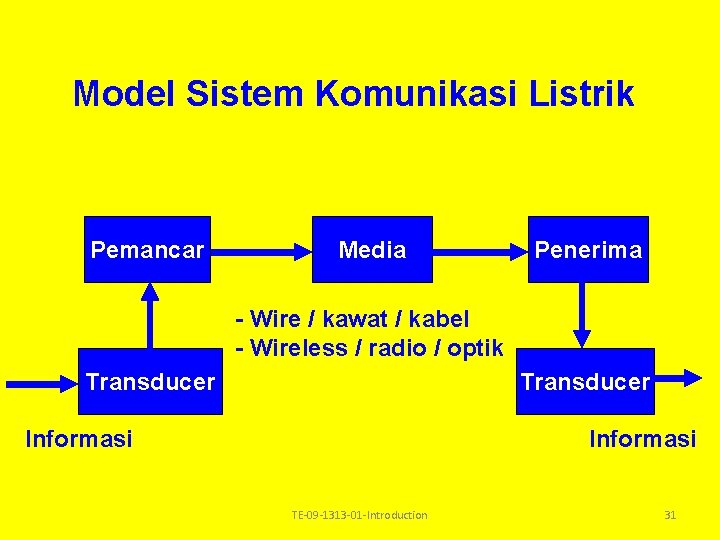

Model Sistem Komunikasi Listrik Pemancar Media Penerima - Wire / kawat / kabel - Wireless / radio / optik Transducer Informasi TE-09 -1313 -01 -Introduction 31

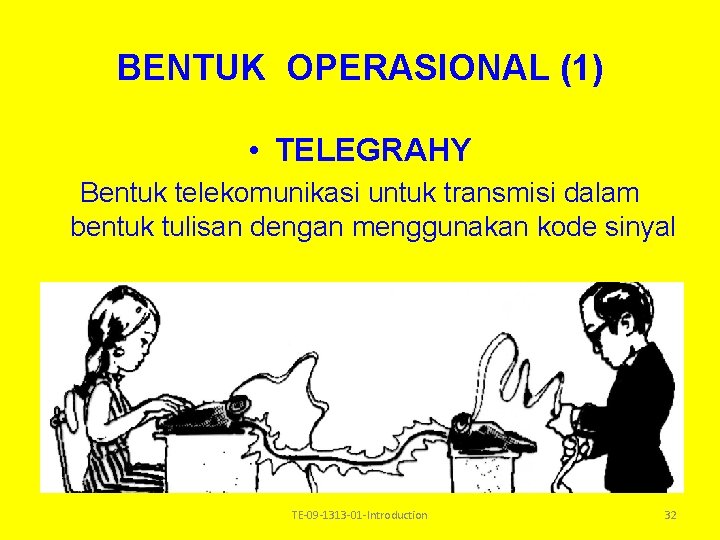

BENTUK OPERASIONAL (1) • TELEGRAHY Bentuk telekomunikasi untuk transmisi dalam bentuk tulisan dengan menggunakan kode sinyal TE-09 -1313 -01 -Introduction 32

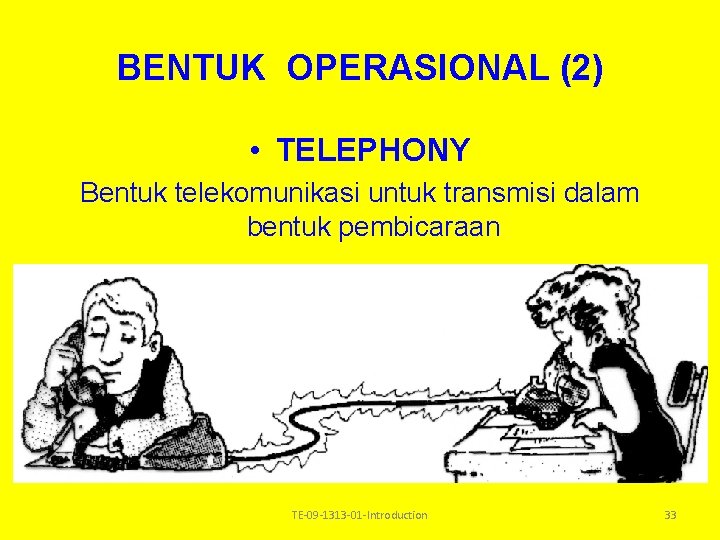

BENTUK OPERASIONAL (2) • TELEPHONY Bentuk telekomunikasi untuk transmisi dalam bentuk pembicaraan TE-09 -1313 -01 -Introduction 33

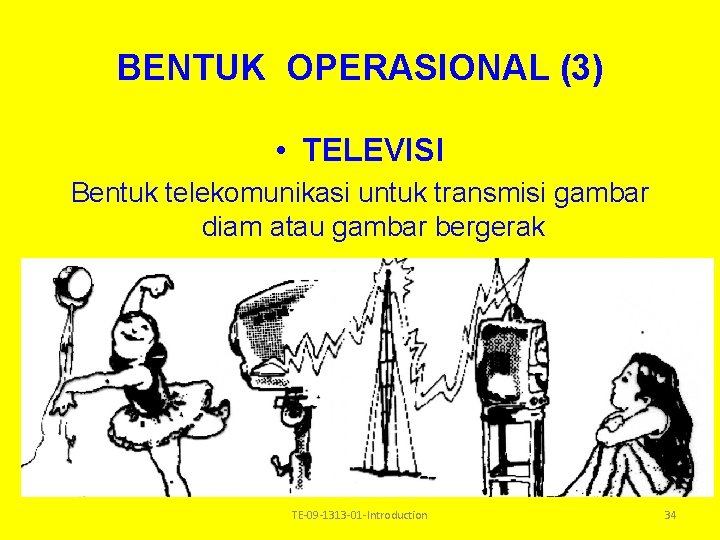

BENTUK OPERASIONAL (3) • TELEVISI Bentuk telekomunikasi untuk transmisi gambar diam atau gambar bergerak TE-09 -1313 -01 -Introduction 34

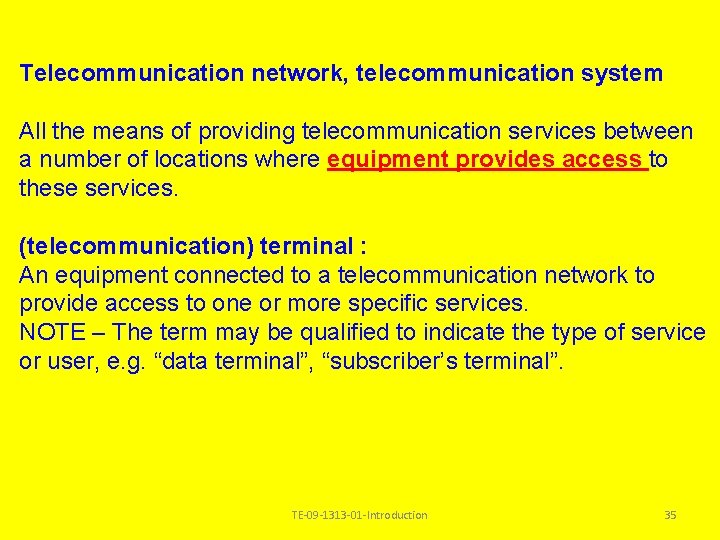

Telecommunication network, telecommunication system All the means of providing telecommunication services between a number of locations where equipment provides access to these services. (telecommunication) terminal : An equipment connected to a telecommunication network to provide access to one or more specific services. NOTE – The term may be qualified to indicate the type of service or user, e. g. “data terminal”, “subscriber’s terminal”. TE-09 -1313 -01 -Introduction 35

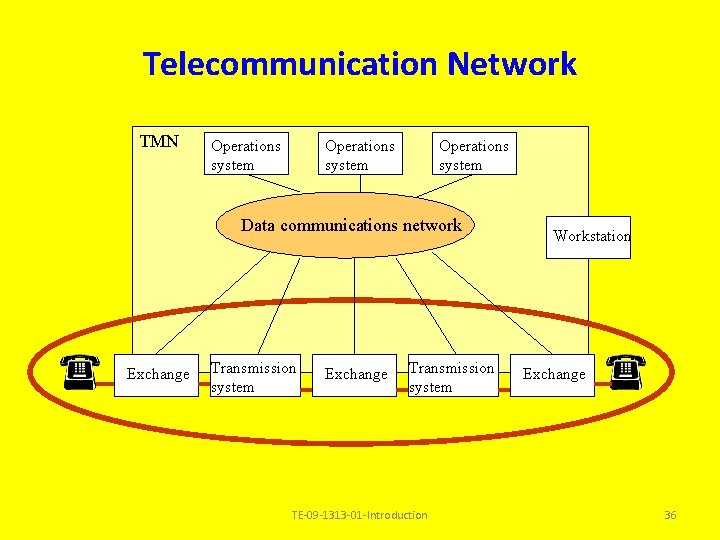

Telecommunication Network TMN Operations system Data communications network Exchange Transmission system TE-09 -1313 -01 -Introduction Workstation Exchange 36

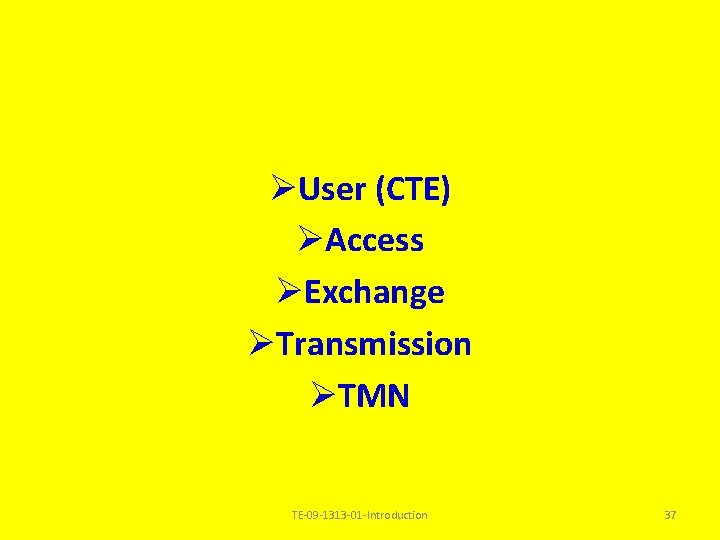

ØUser (CTE) ØAccess ØExchange ØTransmission ØTMN TE-09 -1313 -01 -Introduction 37

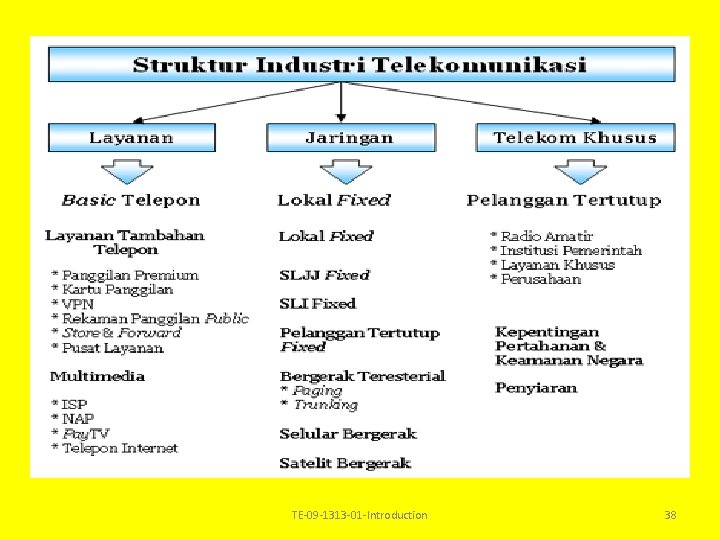

TE-09 -1313 -01 -Introduction 38

Daftar produk telekomunikasi Indonesia Telepon Analog (PSTN) ØTelkom ØIndosat : Indosat. Phone Mobile : GSM : Telkomsel : Pascabayar; Kartu. HALO, Prabayar; Sim. PATI, Kartu AS Indosat : Pascabayar; Matrix, Prabayar; IM 3, Mentari Natrindo : Prabayar dan Pascabayar; AXIS Exclecomindo (XL) : Prabayar dan Pascabayar; XL Hutchinson (3) (Tri) : Prabayar dan Pascabayar; 3 (Tri) TE-09 -1313 -01 -Introduction 39

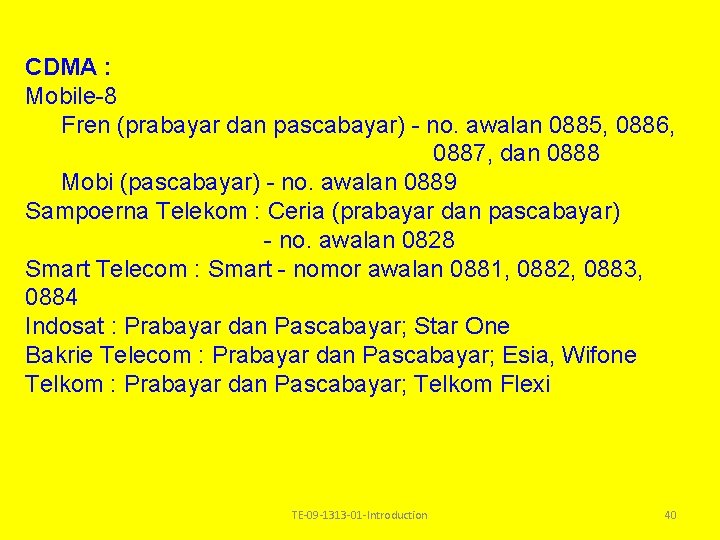

CDMA : Mobile-8 Fren (prabayar dan pascabayar) - no. awalan 0885, 0886, 0887, dan 0888 Mobi (pascabayar) - no. awalan 0889 Sampoerna Telekom : Ceria (prabayar dan pascabayar) - no. awalan 0828 Smart Telecom : Smart - nomor awalan 0881, 0882, 0883, 0884 Indosat : Prabayar dan Pascabayar; Star One Bakrie Telecom : Prabayar dan Pascabayar; Esia, Wifone Telkom : Prabayar dan Pascabayar; Telkom Flexi TE-09 -1313 -01 -Introduction 40

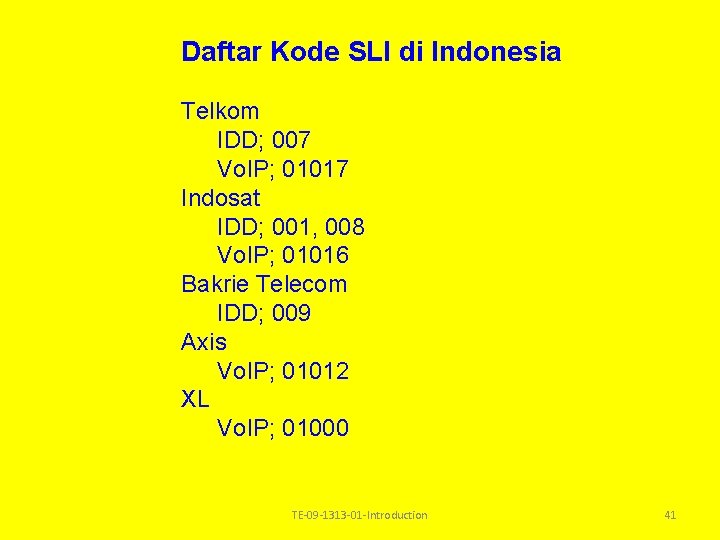

Daftar Kode SLI di Indonesia Telkom IDD; 007 Vo. IP; 01017 Indosat IDD; 001, 008 Vo. IP; 01016 Bakrie Telecom IDD; 009 Axis Vo. IP; 01012 XL Vo. IP; 01000 TE-09 -1313 -01 -Introduction 41
