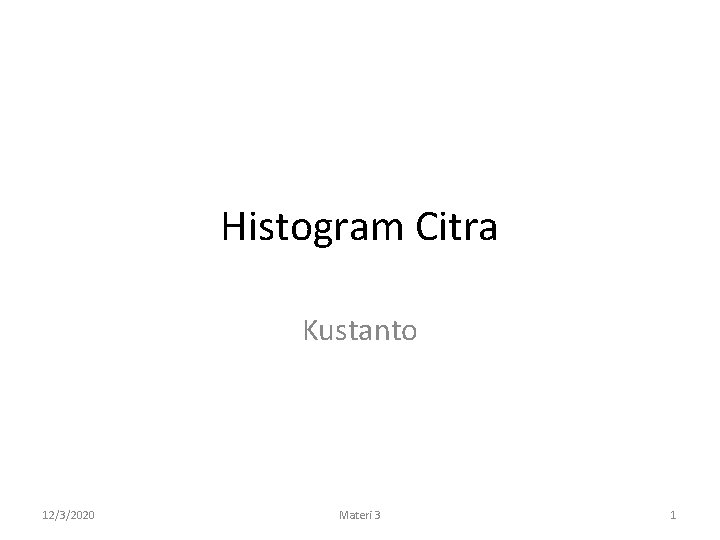

Histogram Citra Kustanto 1232020 Materi 3 1 Definisi

Histogram Citra Kustanto 12/3/2020 Materi 3 1

Definisi • Histogram Citra adalah grafik yang menggambarkan penyebaran nilai-nilai intensitas pixel dari suatu citra atau bagian tertentu di dalam citra. • Misalkan citra digital memiliki L derajat keabuan, yaitu dari 0 sampai L-1. Secara matematis histogram citra dihitung dengan rumus : dimana : ni = jumlah pixel yang memiliki derajat keabuan I n= jumlah seluruh pixel di dalam citra 12/3/2020 Materi 3 2

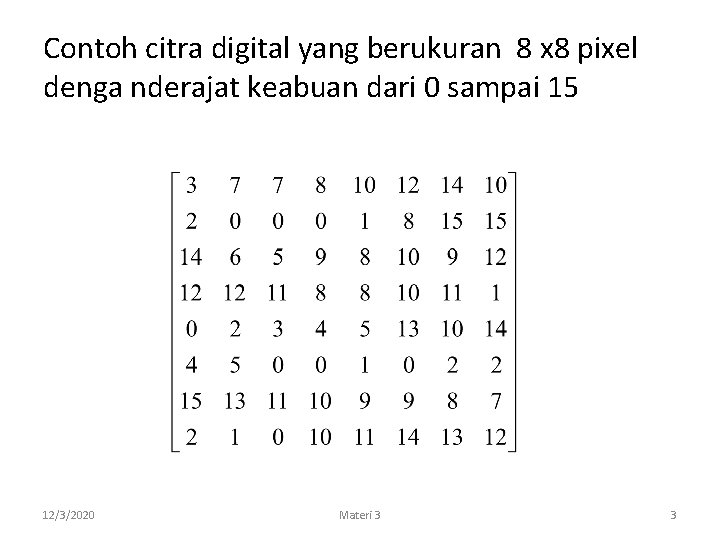

Contoh citra digital yang berukuran 8 x 8 pixel denga nderajat keabuan dari 0 sampai 15 12/3/2020 Materi 3 3

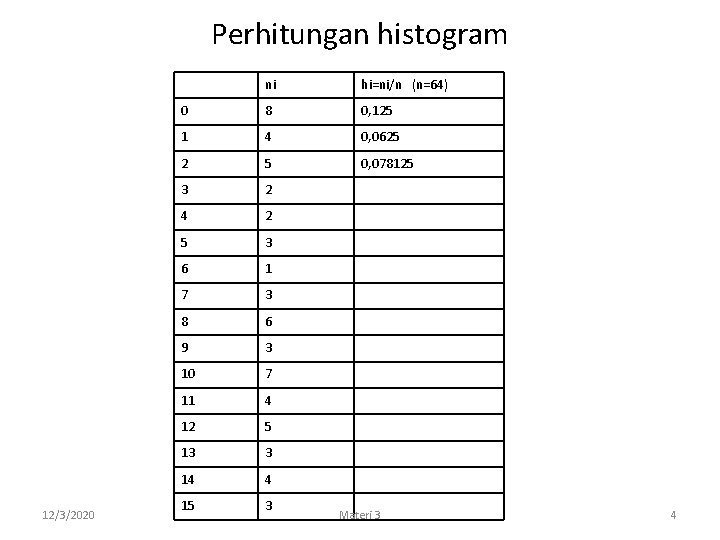

Perhitungan histogram 12/3/2020 ni hi=ni/n (n=64) 0 8 0, 125 1 4 0, 0625 2 5 0, 078125 3 2 4 2 5 3 6 1 7 3 8 6 9 3 10 7 11 4 12 5 13 3 14 4 15 3 Materi 3 4

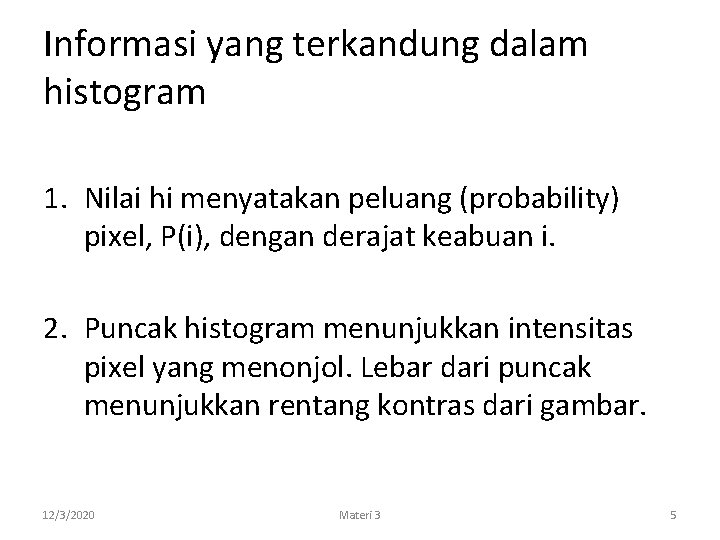

Informasi yang terkandung dalam histogram 1. Nilai hi menyatakan peluang (probability) pixel, P(i), dengan derajat keabuan i. 2. Puncak histogram menunjukkan intensitas pixel yang menonjol. Lebar dari puncak menunjukkan rentang kontras dari gambar. 12/3/2020 Materi 3 5

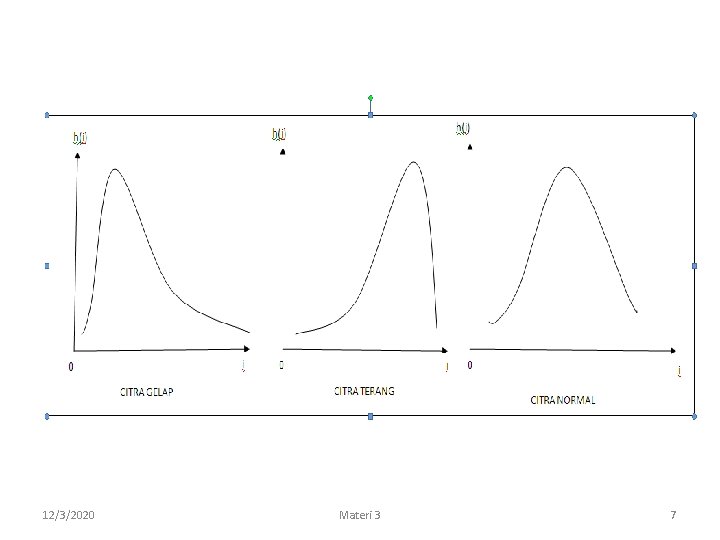

• Citra yang mempunyai kontras terlalu terang atau terlalu gelap memiliki histogram yang sempit. • Citra yang baik memiliki histogram yang mengisi daerah derajat keabuan secara penuh dengan distribusi yang merata pada setiap nilai intensitas pixel. 12/3/2020 Materi 3 6

12/3/2020 Materi 3 7

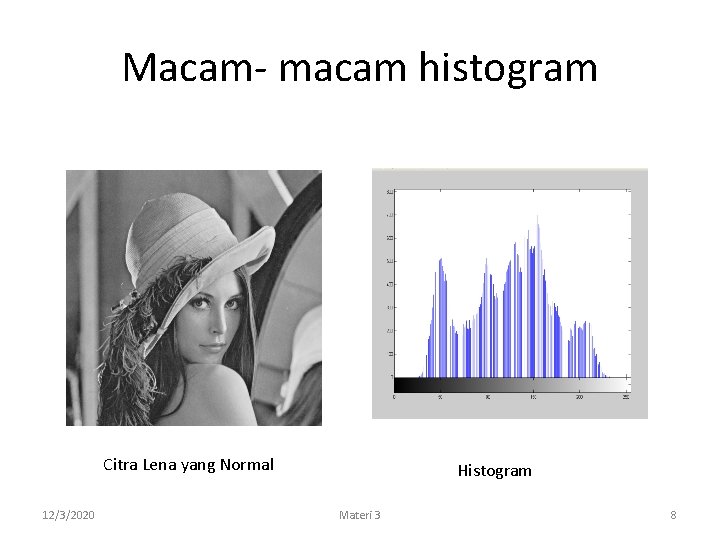

Macam- macam histogram Citra Lena yang Normal 12/3/2020 Histogram Materi 3 8

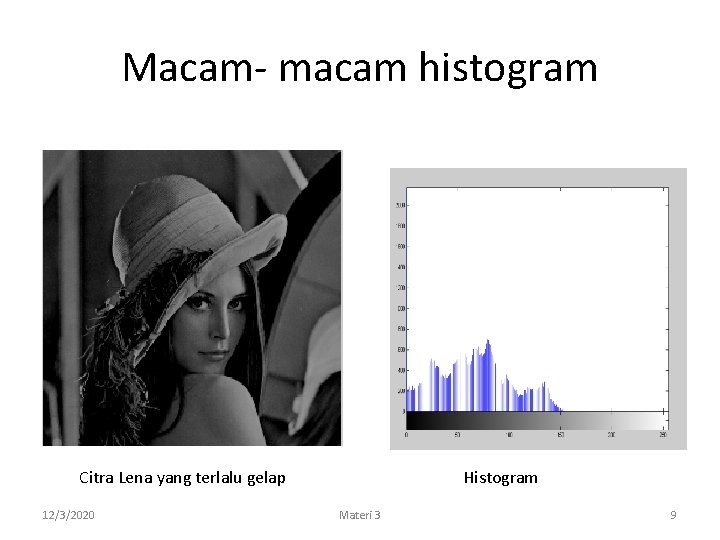

Macam- macam histogram Citra Lena yang terlalu gelap 12/3/2020 Histogram Materi 3 9

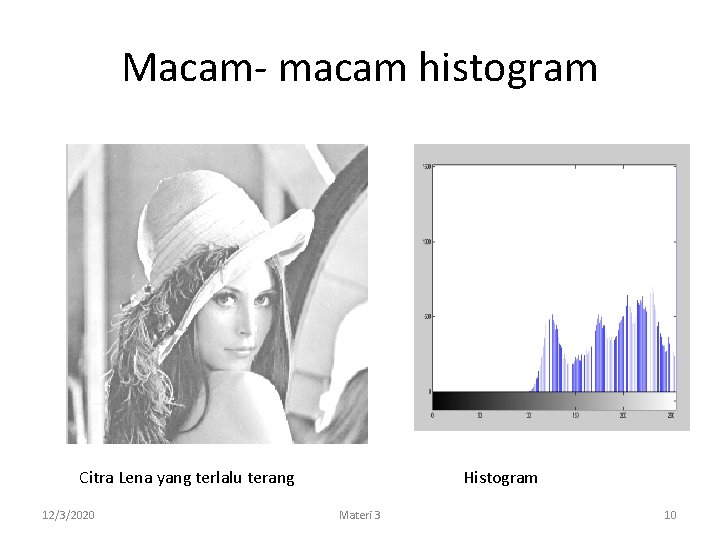

Macam- macam histogram Citra Lena yang terlalu terang 12/3/2020 Histogram Materi 3 10
