Mise niveau Nouveau 3 Cl Version 2012 Nouveau
- Slides: 32
Mise à niveau Nouveau 3 Cl – Version 2012 Nouveau 3 Cl Version 2013 – Formation 1 Jour V 1
Sommaire • Contexte et évolutions règlementaires • • Les nouveautés du 3 Cl version 2013 Présentation de l’algorithme et de logiciels de calcul Etude de cas sur une maison individuelle Etude de cas sur un appartement Nouveau 3 Cl Version 2013 – Formation 1 Jour 2
Contexte et Règlementation Arrêté de compétence du 11 décembre 2011 • exigence de pré-requis pour les certifications initiales • distinguant deux niveaux de certification nommés : – « individuel » pour les maisons individuelles, les appartements et les lots tertiaires affectés à des immeubles à usage principal d’habitation – « tous types de bâtiments » pour les immeubles collectifs et les bâtiments à usage principal autre que d’habitation en plus des missions du niveau précédent ; • identifiant expressément les éléments à contrôler par les organismes certificateurs lors des examens théoriques et pratiques ainsi qu’en précisant le déroulement de ces examens ; • instaurant une visite sur site systématique ; Nouveau 3 Cl Version 2013 – Formation 1 Jour 3
Contexte et Règlementation Les arrêtés modificatifs DPE Vente et Location du 8 février 2012 • précision de la nécessité que tout DPE fasse l’objet d’une visite du bâtiment par la personne certifiée qui l’élabore ; • introduction d’une fiche technique recensant les données entrées par le diagnostiqueur dans la méthode de calcul à joindre dans le DPE; • introduction d’un tableau récapitulatif de la méthode à utiliser pour la réalisation du DPE; • obligation d’inscrire, dans le cas de l’utilisation d’une méthode de calcul, des explications personnalisées sur les éléments pouvant mener à des différences entre les consommations estimées et les consommations réelles ; • pour les DPE réalisés sur la base des consommations réelles : obligation de laisser les étiquettes vierges en cas exceptionnel justifié d’absence de factures Nouveau 3 Cl Version 2013 – Formation 1 Jour 4
Contexte et Règlementation Les arrêtés modificatifs DPE Vente et Location du 8 février 2012 • remplacement des étiquettes (9 classes) du volet « vente tertiaire » par 3 étiquettes (7 classes) déclinées selon le type d’activité que reçoit le bâtiment, ce qui permet d’harmoniser la configuration de toutes les étiquettes en affinant la classification des bâtiments : – modèle 6. 3. a pour les bâtiments à usage principal de bureau, d’administration ou d’enseignement ; – modèle 6. 3. b pour les bâtiments à occupation continue (par exemple : hôpitaux, hôtels, internats, maisons de retraite, etc. ) – modèle 6. 3. c pour les autres bâtiments non mentionnés dans les deux précédents cas (par exemple : théâtres, salles de sport, restauration, commerces individuels, etc. ) Nouveau 3 Cl Version 2013 – Formation 1 Jour 5
Contexte et Règlementation Les arrêtés modificatifs DPE Vente et Location du 8 février 2012 • remplacement de la surface utile pour les bâtiments tertiaires par la surface thermique Sth ; (Sth = Su x 1, 1) Nouveau 3 Cl Version 2013 – Formation 1 Jour 6
Contexte et Règlementation Les arrêtés modificatifs DPE Vente et Location du 8 février 2012 • possibilité d’utiliser et les factures et la méthode conventionnelle pour réaliser le DPE lorsque les deux types d’équipements énergétiques respectivement individuel et collectif sont présents ; • mise à jour des tarifs de l’énergie (annexe 5) et des contenus en CO 2 des réseaux de chaleur (annexe 7) ; • dans le descriptif des équipements du logement situé page 2 du DPE : – type de système de ventilation à renseigner; – remplacement de la mention « Inspection > 15 ans » par « rapport d’entretien ou d’inspection des chaudières joint (oui, non requis) » . Nouveau 3 Cl Version 2013 – Formation 1 Jour 7
Contexte et Règlementation Les arrêtés modificatifs DPE Vente et Location du 8 février 2012 Nouveau 3 Cl Version 2013 – Formation 1 Jour 8
Contexte et Règlementation Les mesures pour l’amélioration du DPE : 1. 2. 3. 4. 5. 6. Transparence des données du DPE Amélioration de la méthode de calcul du DPE Utilisation de logiciels validés par le Ministère Base de données DPE (Décret du 5 juillet 2011 relatif à la transmission des DPE à l’ADEME) Montée en compétence des diagnostiqueurs Améliorer le contrôle et la qualité Nouveau 3 Cl Version 2013 – Formation 1 Jour 9
Contexte et Règlementation • Arrêté du 17 octobre 2012 modifiant la méthode de calcul 3 CL -DPE (JORF n° 0262 du 10 novembre 2012 • MÉTHODE 3 CL-DPE v 1. 3 Nouveau 3 Cl Version 2013 – Formation 1 Jour 10
Les principales évolutions du 3 Cl • détermination du coefficient b de réduction des déperditions en fonction des caractéristiques précises des locaux non chauffés pris en compte ; • Prise en compte d’un coefficient de déperdition dans le cas du terre-plein • ajout de matériaux et d'équipements à la bibliothèque de données d'entrée ; • modification de la prise en compte des déperditions par renouvellement d’air (systèmes de renouvellement d’air, notion d’étanchéité du bâti) Nouveau 3 Cl Version 2013 – Formation 1 Jour 11

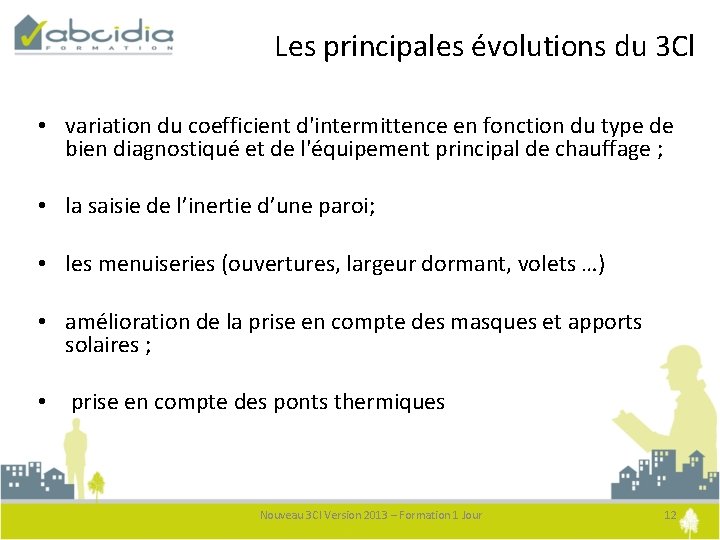

Les principales évolutions du 3 Cl • variation du coefficient d'intermittence en fonction du type de bien diagnostiqué et de l'équipement principal de chauffage ; • la saisie de l’inertie d’une paroi; • les menuiseries (ouvertures, largeur dormant, volets …) • amélioration de la prise en compte des masques et apports solaires ; • prise en compte des ponts thermiques Nouveau 3 Cl Version 2013 – Formation 1 Jour 12
Les principales évolutions du 3 Cl • amélioration du calcul des rendements des systèmes à partir de leurs puissances ; • calcul automatique des abonnements d'électricité à partir de la puissance électrique de chauffage • de nombreuses explications sur les scenarii conventionnels et des méthodes à suivre dans le cas de situations moins courantes (Chaudière en relève de PAC, insert bois et chauffage électrique …) • Nouveautés autour de l’eau chaude sanitaire (contiguïté …) Nouveau 3 Cl Version 2013 – Formation 1 Jour 13
Les principales évolutions du 3 Cl • Le coefficient b Données d’entrée: + le vide sanitaire (suivant configuration) • Surface des parois séparant l’espace habitable des locaux non chauffe s • Surface des parois séparant le local non chauffe de l’exte rieur, du sol, ou d’un autre local non chauffe • L’isolation ou non des murs • Type de local non chauffe (garage, comble, circulation, . . . ) Nouveau 3 Cl Version 2013 – Formation 1 Jour 14
Les principales évolutions du 3 Cl • Le cas du terre-plein EAU V U O N Usol = 0 b=1 Données d’entrée: • déperdition surfacique des terre-plein non nulle • le pe rime tre du plancher sur terre plein (m) • la surface du plancher sur terre plein (m 2) • Année de construction (avant ou après 2001) Nouveau 3 Cl Version 2013 – Formation 1 Jour 15
Les principales évolutions du 3 Cl • Ajout de matériaux et d’équipements dans les bibliothèques – Bibliothèque de matériaux (béton de mâchefer …) – Bibliothèque de vitrage (triple vitrage) – Bibliothèque d’équipements de chauffage (Label Flamme Verte, convecteur bi-jonction, …) – Bibliothèque d’équipements d’ECS (ballons ECS thermodynamique sur air extrait ou sur air extérieur …) Nouveau 3 Cl Version 2013 – Formation 1 Jour 16
Les principales évolutions du 3 Cl • Prise en compte des déperditions par renouvellement d’air Les différents types de ventilation Nouveau 3 Cl Version 2013 – Formation 1 Jour 17
Les principales évolutions du 3 Cl • Prise en compte des déperditions par renouvellement d’air La prise en compte des infiltrations d’air - Menuiserie avec ou sans joint Cheminée ouverte avec ou sans trappe Nouveau 3 Cl Version 2013 – Formation 1 Jour 18
Les principales évolutions du 3 Cl • Prise en compte de l’intermittence Nouveau 3 Cl Version 2013 – Formation 1 Jour 19
Les principales évolutions du 3 Cl • Prise en compte de l’intermittence Nouveau 3 Cl Version 2013 – Formation 1 Jour 20
Les principales évolutions du 3 Cl • Prise en compte de l’intermittence Nouveau 3 Cl Version 2013 – Formation 1 Jour 21
Les principales évolutions du 3 Cl • Saisir l’inertie d’une paroi Nouveau 3 Cl Version 2013 – Formation 1 Jour 22
Les principales évolutions du 3 Cl • Les menuiseries Exemple pour cette portefenêtre en 4/12/4 PVC Nouveau 3 Cl Version 2013 – Formation 1 Jour 23
Les principales évolutions du 3 Cl • Les menuiseries Nouveau 3 Cl Version 2013 – Formation 1 Jour 24
Les principales évolutions du 3 Cl • Les menuiseries Nouveau 3 Cl Version 2013 – Formation 1 Jour 25
Les principales évolutions du 3 Cl • Prise en compte des masques et apports solaires MASQUE PROCHE (balcon, loggias) Nouveau 3 Cl Version 2013 – Formation 1 Jour 26
Les principales évolutions du 3 Cl • Prise en compte des masques et apports solaires MASQUE PROCHE (Baie masquée par une paroi latérale au Sud) Nouveau 3 Cl Version 2013 – Formation 1 Jour 27

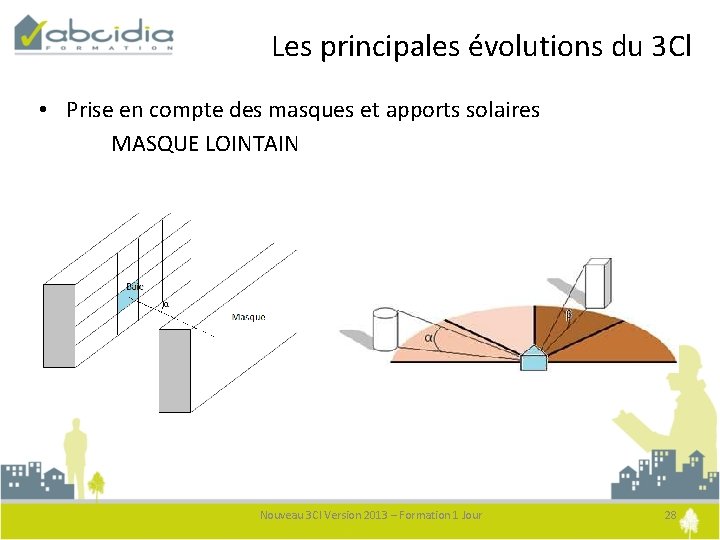

Les principales évolutions du 3 Cl • Prise en compte des masques et apports solaires MASQUE LOINTAIN Nouveau 3 Cl Version 2013 – Formation 1 Jour 28
Les principales évolutions du 3 Cl • Les ponts thermiques – – – Plancher bas / Mur Plancher Haut / Mur Plancher intermédiaire / Mur de refend / Mur Menuiserie Nouveau 3 Cl Version 2013 – Formation 1 Jour 29
Les principales évolutions du 3 Cl • Amélioration du calcul des rendements des systèmes de chauffage • • Rendement de ge ne ration : Rg Coefficient de performance des pompes a chaleur : COP Rendement d’e mission : Re Rendement de distribution : Rd Rendement de re gulation : Rr Programmation : Pg Type d’installation de chauffage : avec ou sans solaire ; base + appoint. . . Puissance nominale de tous les ge ne rateurs : Pn (W) Nouveau 3 Cl Version 2013 – Formation 1 Jour 30
Les principales évolutions du 3 Cl • Les scénarii de systèmes de chauffage spécifiques : - installation de chauffage solaire - installation de chauffage avec insert ou poêle en appoint - installation de chauffage avec insert ou poêle avec un chauffage électrique dans la SDB - installation de chauffage avec chaudière en relève de PAC - installation de chauffage collectif avec Base +appoint - convecteurs bi-jonction Nouveau 3 Cl Version 2013 – Formation 1 Jour 31
Les principales évolutions du 3 Cl Les nouveautés autour de l’ECS • Rendement de distribution : Rd (sans dimension) – – Type d’installation Localisation de la production (en volume habitable ou hors) Configuration des logements (locaux contigus) Isolation du re seau collectif • Rendement de stockage : Rs (sans dimension) – Volume des ballons – Type de ballon • Puissance nominale des ge ne rateurs : Pn (W) Nouveau 3 Cl Version 2013 – Formation 1 Jour 32
