2. DIO KARAKTERISTIKE MIKROFONA

USMJERNA KARAKTERISTIKE MIKROFONA Usmjerna karakteristika pokazuje osjetljivost mikrofona u ovisnosti od smjera dolaska zvuka gledano u vodoravnoj ravnini. Razne usmjerne karakteristike postižu se različitim mehaničkim izvedbama mikrofona (zaslonima, apsorpcijskim materijalima i sl. ) te izvedbom mikrofona s dvije, električki spojene membrane. Usmjerna karakteristika može biti: Omnidirectional ili kružna kardioidna hiperkardioidna Bidirectional ili osmica

USMJERNA KARAKTERISTIKE MIKROFONA 1. kružna, omni direkciona, gdje mikrofon ima jednaku osjetljivost sa svih strana (0 to 360°), 2. kardioidna, gdje je osjetljivost mikrofona s prednje strane veća u odnosu na stražnju, 3. hiperkardioidna, gdje je osjetljivost sa prednje strane još veča 4. u obliku "osmice„ bidirekciona, gdje je osjetljivost mikrofona jednaka s prednje i stražnje strane, ali je umanjena s bočnih strana

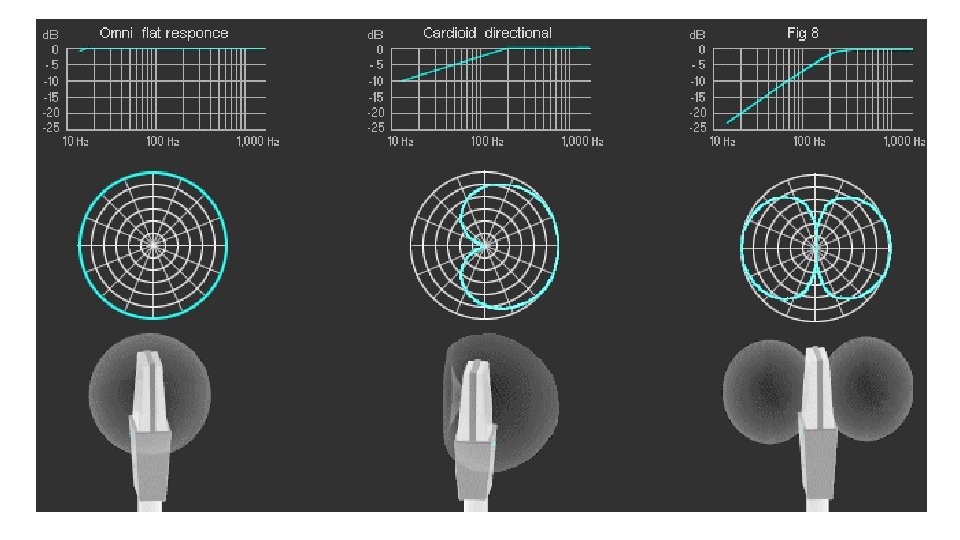

USMJERNE KARAKTERISTIKE MIKROFONA

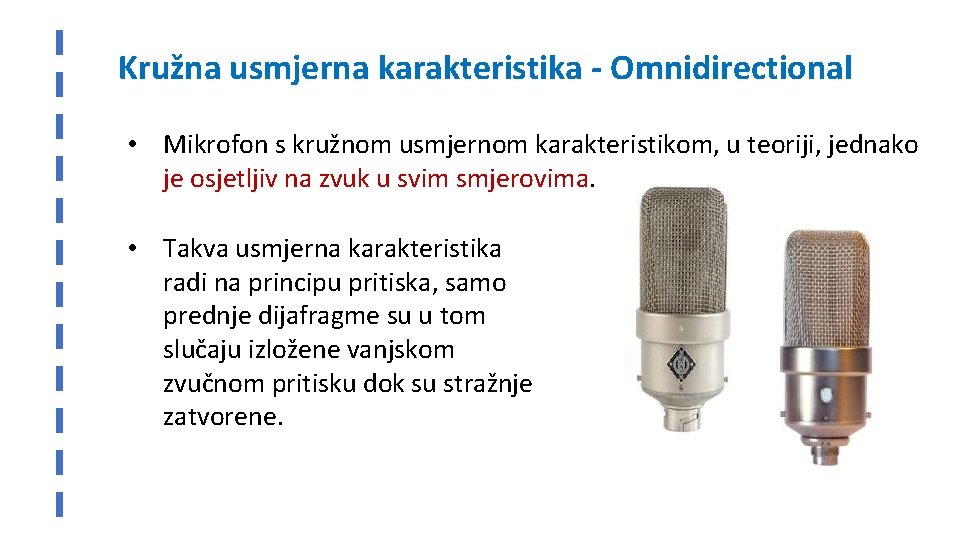

Kružna usmjerna karakteristika - Omnidirectional • Mikrofon s kružnom usmjernom karakteristikom, u teoriji, jednako je osjetljiv na zvuk u svim smjerovima. • Takva usmjerna karakteristika radi na principu pritiska, samo prednje dijafragme su u tom slučaju izložene vanjskom zvučnom pritisku dok su stražnje zatvorene.

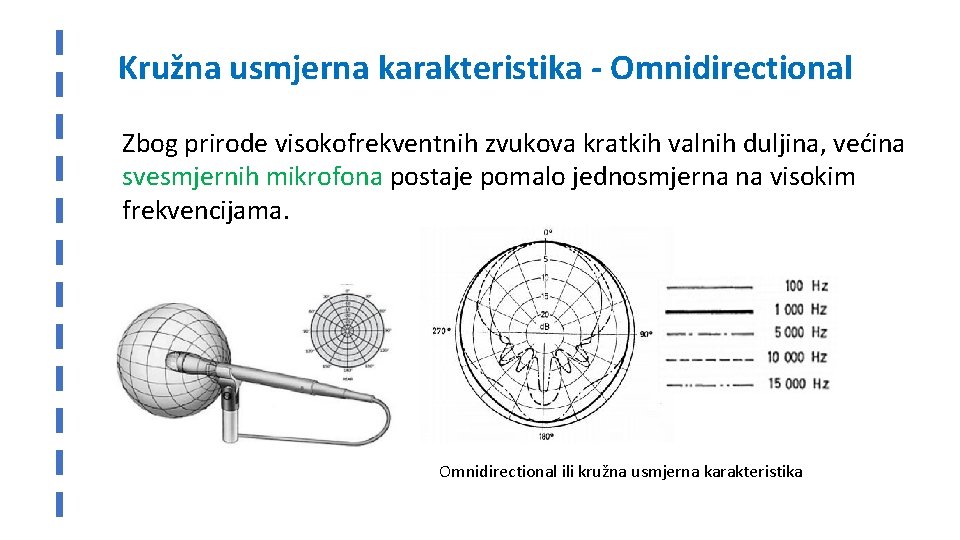

Kružna usmjerna karakteristika - Omnidirectional Zbog prirode visokofrekventnih zvukova kratkih valnih duljina, većina svesmjernih mikrofona postaje pomalo jednosmjerna na visokim frekvencijama. Omnidirectional ili kružna usmjerna karakteristika

Dvosmjerna usmjerna karakterstika - Bidirectional Mikrofon s dvosmjernom usmjernom karakteristikom jednako je osjetljiv na zvukove s prednje i stražnje strane s prstenom tišine na bočnim stranama. Dvosmjernost mikrofona se postiže s dvije kardioidne kapsule (dijafragme) koje su postavljene jedna do druge te imaju suprotno usmjerenje. Dvosmjerna ili osmičasta usmjerna karakteristika

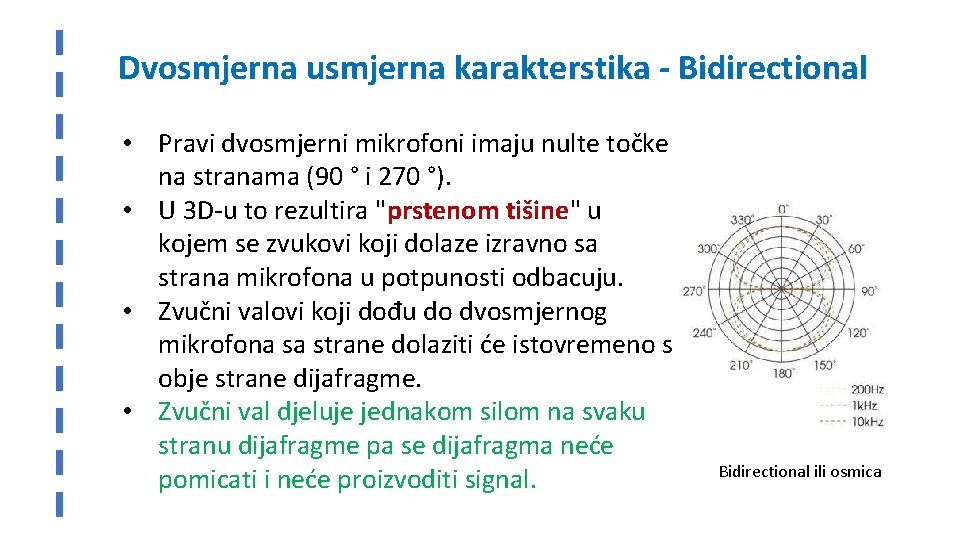

Dvosmjerna usmjerna karakterstika - Bidirectional • Pravi dvosmjerni mikrofoni imaju nulte točke na stranama (90 ° i 270 °). • U 3 D-u to rezultira "prstenom tišine" u kojem se zvukovi koji dolaze izravno sa strana mikrofona u potpunosti odbacuju. • Zvučni valovi koji dođu do dvosmjernog mikrofona sa strane dolaziti će istovremeno s obje strane dijafragme. • Zvučni val djeluje jednakom silom na svaku stranu dijafragme pa se dijafragma neće pomicati i neće proizvoditi signal. Bidirectional ili osmica

Hiperkardioidna usmjerna karakteristika • Hiperkardioidna usmjerna karakteristika je visokousmjerena. • Idealni hiperkardioidi su u omjeru 3: 1 dvosmjernog i kružnog uzorka. • Oni su usmjereniji od kardioida i superkardioida s većim stražnjim djelovima osjetljivosti i nultim točkama na 110 ° i 250 °. Zbog usmjerenost hiperkardioidnih mikrofona popularan su izbor u video produkciji, kako kod boom mikrofona, tako i mikrofona za kameru. Hiperkardioida

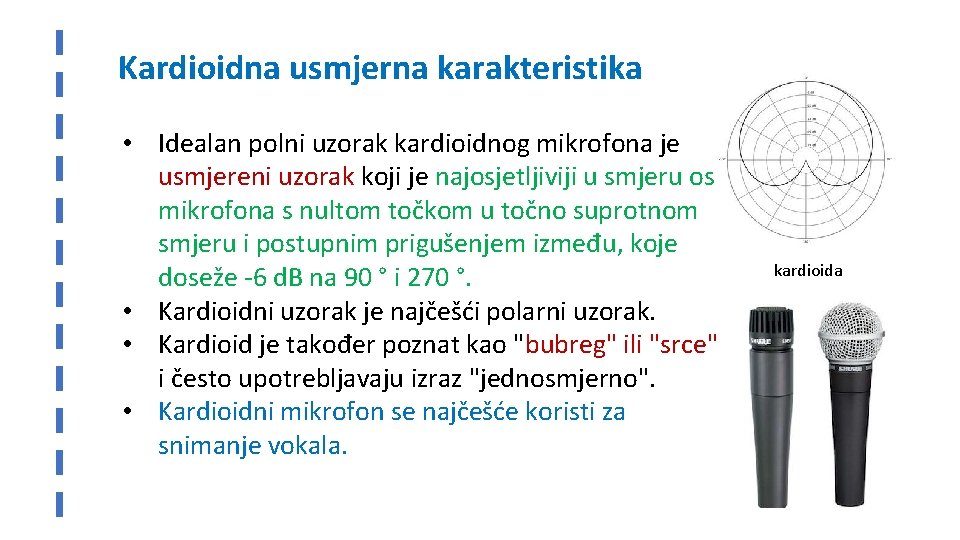

Kardioidna usmjerna karakteristika • Idealan polni uzorak kardioidnog mikrofona je usmjereni uzorak koji je najosjetljiviji u smjeru osi mikrofona s nultom točkom u točno suprotnom smjeru i postupnim prigušenjem između, koje doseže -6 d. B na 90 ° i 270 °. • Kardioidni uzorak je najčešći polarni uzorak. • Kardioid je također poznat kao "bubreg" ili "srce" i često upotrebljavaju izraz "jednosmjerno". • Kardioidni mikrofon se najčešće koristi za snimanje vokala. kardioida

MIKROFONI SPECIFIČNI ZA PRIMJENU • Lavalier mikrofon namjenjen je za hands-free snimanje zvuka. • Ovi mali mikrofoni se nose na tijelu. U početku, bili su nošeni oko vrata, a danas se pričvršćuju na odjeću uz pomoć spojnice, igle ili magneta. • Mikrofon je najčešće spojen na RF transmitter koji je pričvšćen snimanom subjektu na remen oko struka te šalje signal do prijemnika i dalje tonskog stola. Lavalier mikrofon ili bubica primjer je kardioidnog mikrofona

MIKROFONI - SPECIFIČNI ZA PRIMJENU • Piezo mikrofon (Pressure Zone Microphone) koristi se za snimanje vibracija kroz neku podlogu ili tvar za razliku od zvučnih vibracija kroz zrak kao kod drugih mikrofona. • Koristi se za detektiranje tihih zvukova i vibracija. • Da bi bio primjenjiv za snimanje glazbe, potrebno ga je postaviti na pod ili zid. Piezo mikrofon

Optički mikrofon radi tako da mu se mijenjaju u ovisnosti o promjeni zračnog tlaka (zvuk) količina svjetla koje od izvora svjetlosti kroz kućište mikrofona dolazi do foto detektora. Mikrofon se sastoji od membrane u kućištu vrlo malih dimenzija koja je s dva mala kabla povezana s upravljačkim uređajem. Sustav je potpuno neosjetljiv za ometajuća magnetska polja pa se koristi isključivo za industrijsku namjenu. Mikrofoni koji se trenutačno nalaze zna tržištu, imaju kardioidnu usmjernu karakteristiku, frekvencijski raspon od 15 HZ do 30 k. Hz i malih su dimenzija (promjer 20 mm i dužina 50 mm)

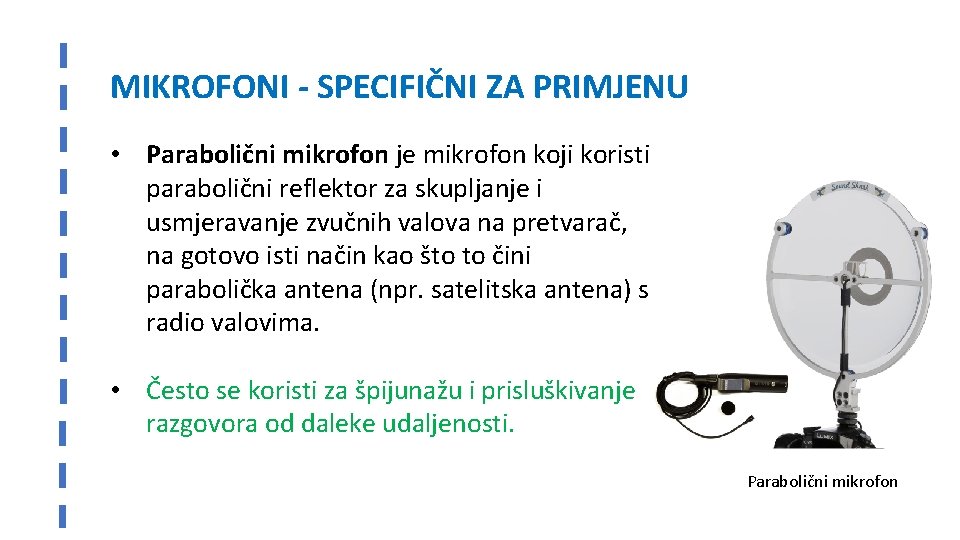

MIKROFONI - SPECIFIČNI ZA PRIMJENU • Parabolični mikrofon je mikrofon koji koristi parabolični reflektor za skupljanje i usmjeravanje zvučnih valova na pretvarač, na gotovo isti način kao što to čini parabolička antena (npr. satelitska antena) s radio valovima. • Često se koristi za špijunažu i prisluškivanje razgovora od daleke udaljenosti. Parabolični mikrofon

Mikrofoni za uklanjanje buke • su mikrofoni dizajnirani da filtriraju ambijentalne zvukove odnosno buku. • Svi takvi mikrofoni imaju najmanje dva ulaza kroz koja ulazi zvuk; prednji ulaz koji je normalno usmjeren na željeni zvuk i drugi ulaz koji je udaljeniji. • Koriste se u situacijama ili prostorima gdje je prisutna velika buka npr. u slušalicama pilota aviona ili helikoptera, slušalicama vozača utrka… Mikrofoni za uklanjanje buke

Mikrofoni u filmskoj produkciji • Film, kakav danas poznajemo, definiramo kao ozvučenu vizualnu projekciju u pokretu. Nije oduvijek bilo tako… • Od prvih djela braće Lumiere do sredine 20. stoljeća velikom većinom su filmovi bili neozvučeni. Prvi zvučni film službeno je prikazan 1927. u Americi, a nosio je naziv "Pjevač jazza" ili "Jazz pjevač". Naime, samo dijelovi koji su se odnosili na glazbene točke bili su sinkronizirani, a ostali igrani dijelovi bili su projicirani kao i prijašnji filmovi. Danas je mikrofon neizostavan pojam u filmskoj produkciji • Mikrofoni za snimanje na filmskom setu također su specifični za svoju primjenu.

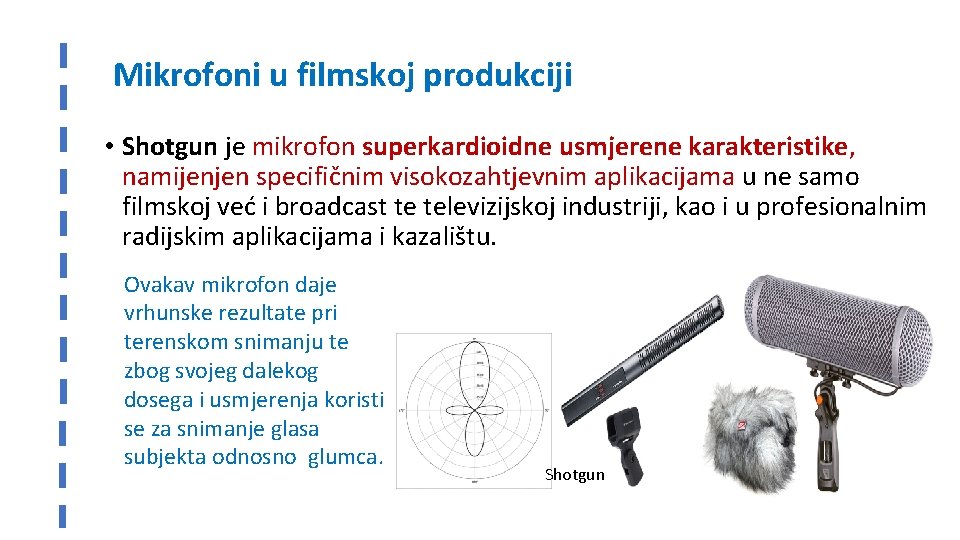

Mikrofoni u filmskoj produkciji • Shotgun je mikrofon superkardioidne usmjerene karakteristike, namijenjen specifičnim visokozahtjevnim aplikacijama u ne samo filmskoj već i broadcast te televizijskoj industriji, kao i u profesionalnim radijskim aplikacijama i kazalištu. Ovakav mikrofon daje vrhunske rezultate pri terenskom snimanju te zbog svojeg dalekog dosega i usmjerenja koristi se za snimanje glasa subjekta odnosno glumca. Shotgun

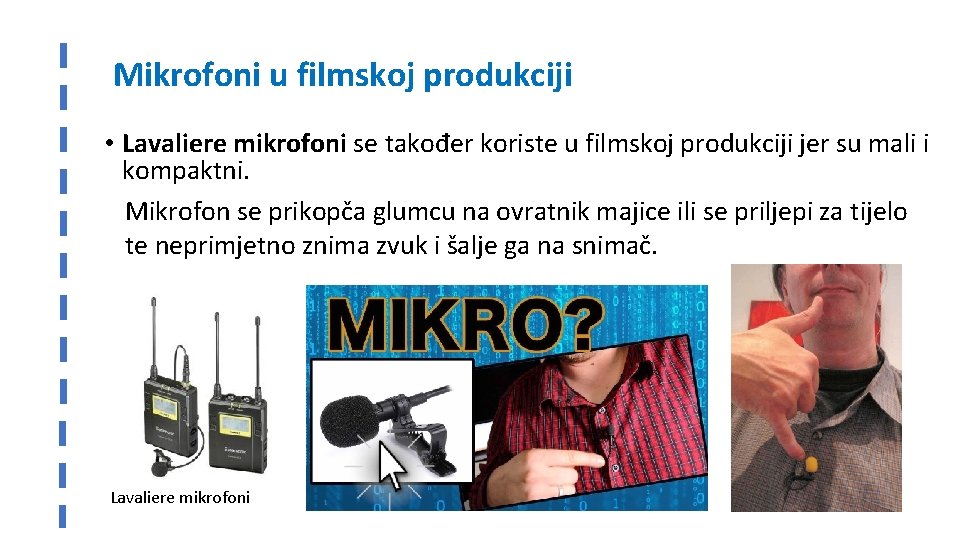

Mikrofoni u filmskoj produkciji • Lavaliere mikrofoni se također koriste u filmskoj produkciji jer su mali i kompaktni. Mikrofon se prikopča glumcu na ovratnik majice ili se priljepi za tijelo te neprimjetno znima zvuk i šalje ga na snimač. Lavaliere mikrofoni

Karakteristike mikrofona - dinamički opseg • Dinamički opseg mikrofona je područje između najjačeg i najslabijeg zvučnog signala koji njime možemo prenijeti bez smetnji i nedopuštenih izobličenja. • Nalazi se između donje i gornje granice dinamike. • Donja granica dinamike viša je od razine šuma za određeni sigurnosni razmak kako ne bi došlo do smetnji u prijenosu zvuka. • Dinamički opseg mikrofona daje podatak o razlici maksimalnoga zvučnoga tlaka i praga šuma.

Karakteristike mikrofona - osjetljivost mikrofona • Osjetljivost mikrofona govori o izlaznom naponu mikrofona u odnosu na odgovarajući zvučni tlak ispred mikrofona, a na određenoj udaljenosti ispred mikrofona (1 m). • Osjetljivost ili faktor pretvaranja mikrofona je veličina koja prikazuje mikrofon kao generator elektromotorne sile. • Osjetljivost mikrofona s je omjer elektromotorne sile mjerene na izlaznim priključnicama mikrofona i zvučnog tlaka na njegovoj membrani: s = e/p, gdje je e elektromotorna sila, a p referentni zvučni tlak.

osjetljivost mikrofona Osjetljivost se izražava na dva načina: • u milivoltima po paskalu, (m. V/Pa) pri frekvenciji zvučnog vala od 1 k. Hz • u decibelima, (d. B), uspoređivanje se obično obavlja sa zamišljenim mikrofonom, koji bi uz tlak od jednog paskala dao na izlazu elektromotornu silu od jednog volta: • s = 20 log e÷p / 1 V÷ 1 Pa = 20 log e/p re V/Pa, a u odnosu na referentnu osjetljivost od 1 V/Pa. • Osjetljivost mikrofona od -60 d. B je u tom smislu veća od osjetljivosti mikrofona od -70 d. B. • Ako nije drugačije istaknuto, osjetljivost se uvijek odnosi na napon neopterećenog mikrofona, na frekvenciju 1 k. Hz i na smjer s prednje strane mikrofona okomito na ravninu titrajnog elementa.

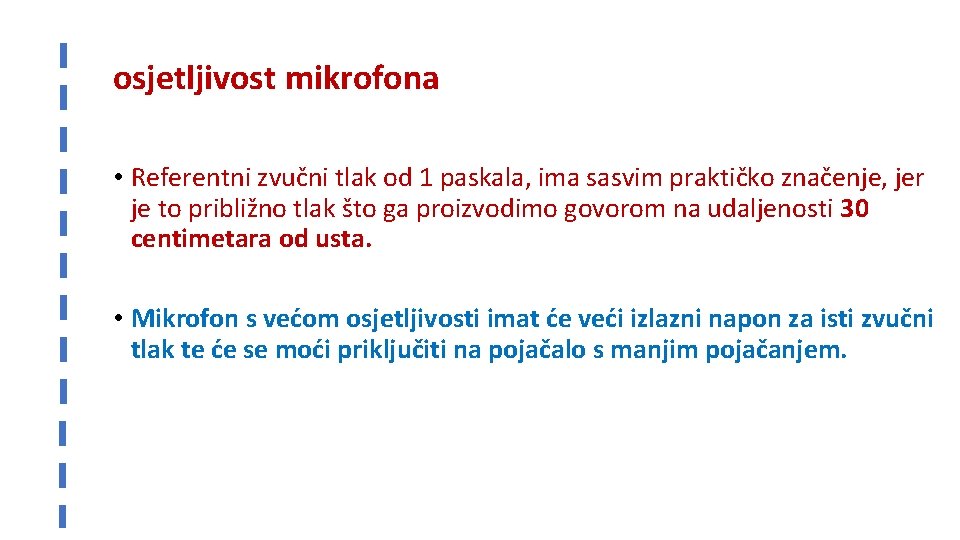

osjetljivost mikrofona • Referentni zvučni tlak od 1 paskala, ima sasvim praktičko značenje, jer je to približno tlak što ga proizvodimo govorom na udaljenosti 30 centimetara od usta. • Mikrofon s većom osjetljivosti imat će veći izlazni napon za isti zvučni tlak te će se moći priključiti na pojačalo s manjim pojačanjem.

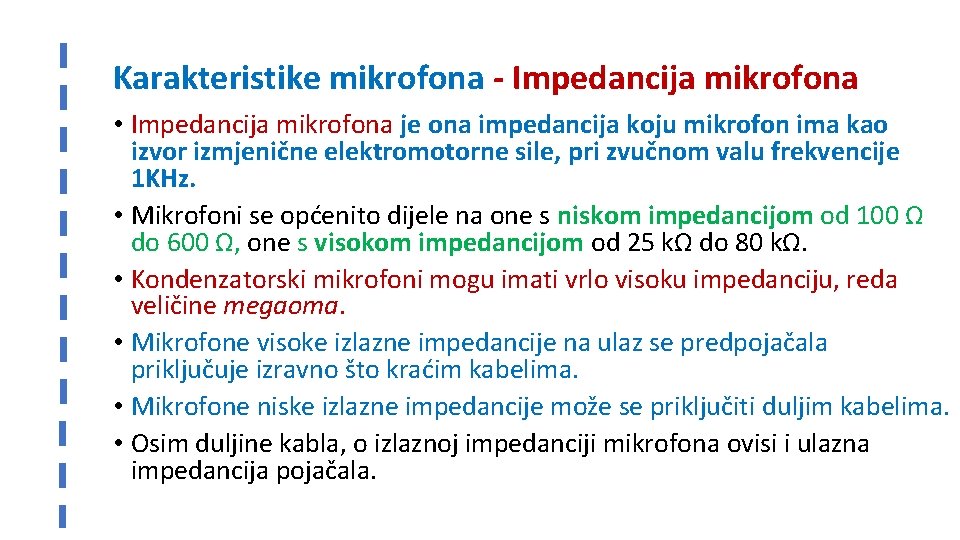

Karakteristike mikrofona - Impedancija mikrofona • Impedancija mikrofona je ona impedancija koju mikrofon ima kao izvor izmjenične elektromotorne sile, pri zvučnom valu frekvencije 1 KHz. • Mikrofoni se općenito dijele na one s niskom impedancijom od 100 Ω do 600 Ω, one s visokom impedancijom od 25 kΩ do 80 kΩ. • Kondenzatorski mikrofoni mogu imati vrlo visoku impedanciju, reda veličine megaoma. • Mikrofone visoke izlazne impedancije na ulaz se predpojačala priključuje izravno što kraćim kabelima. • Mikrofone niske izlazne impedancije može se priključiti duljim kabelima. • Osim duljine kabla, o izlaznoj impedanciji mikrofona ovisi i ulazna impedancija pojačala.

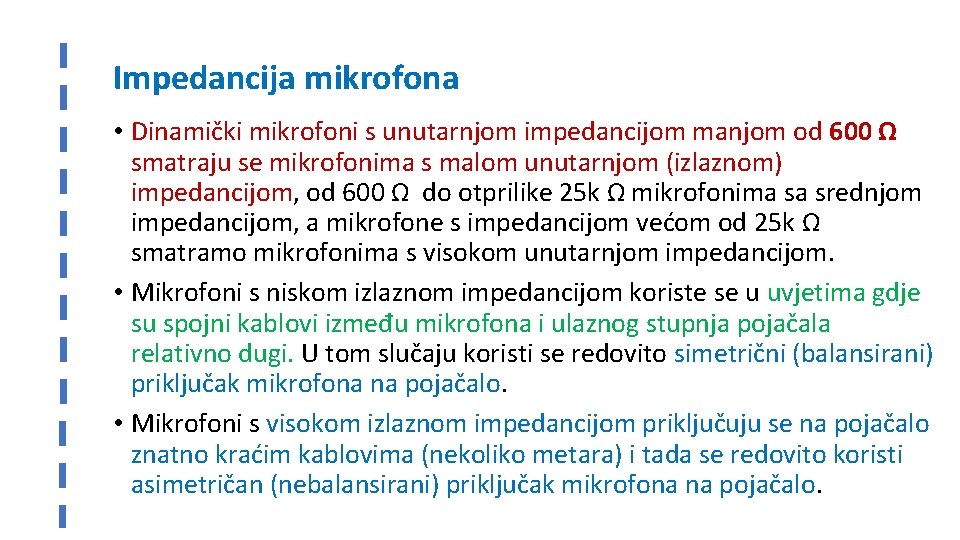

Impedancija mikrofona • Dinamički mikrofoni s unutarnjom impedancijom manjom od 600 Ω smatraju se mikrofonima s malom unutarnjom (izlaznom) impedancijom, od 600 Ω do otprilike 25 k Ω mikrofonima sa srednjom impedancijom, a mikrofone s impedancijom većom od 25 k Ω smatramo mikrofonima s visokom unutarnjom impedancijom. • Mikrofoni s niskom izlaznom impedancijom koriste se u uvjetima gdje su spojni kablovi između mikrofona i ulaznog stupnja pojačala relativno dugi. U tom slučaju koristi se redovito simetrični (balansirani) priključak mikrofona na pojačalo. • Mikrofoni s visokom izlaznom impedancijom priključuju se na pojačalo znatno kraćim kablovima (nekoliko metara) i tada se redovito koristi asimetričan (nebalansirani) priključak mikrofona na pojačalo.

Frekvencijska karakteristika • Frekvencijska karakteristika mikrofona pokazuje ovisnost osjetljivosti mikrofona izraženu u d. B o frekvenciji zvučnog vala koji dolazi okomito na površinu membrane obično prikazana u dijagramu. Frekvencijska karakteristika tipičnog kardioidnog mikrofona

Frekvencijska karakteristika • Prijenosni frekvencijski opseg se u kvalitetnijih mikrofona prikazuje grafički, odgovarajućom prijenosnom amplitudnom, frekvencijskom karakteristikom u području od 20 Hz do 20 k. Hz, a za zvuk koji dolazi s prednje strane mikrofona. • Frekvencijski opseg jeftinijih mikrofona može se dati i kao podatak: „ 30 Hz– 16 k. Hz ± 3 d. B“, gdje proizvođač garantira da amplitudna frekvencijska karakteristika u području od 30 Hz do 16 k. Hz ne odstupa više od ± 3 d. B od neke srednje vrijednosti amplitude. • Linearna izobličenja u elektroakustičkim sustavima za reprodukciju usko su i neposredno povezana s frekvencijskom karakteristikom sustava.

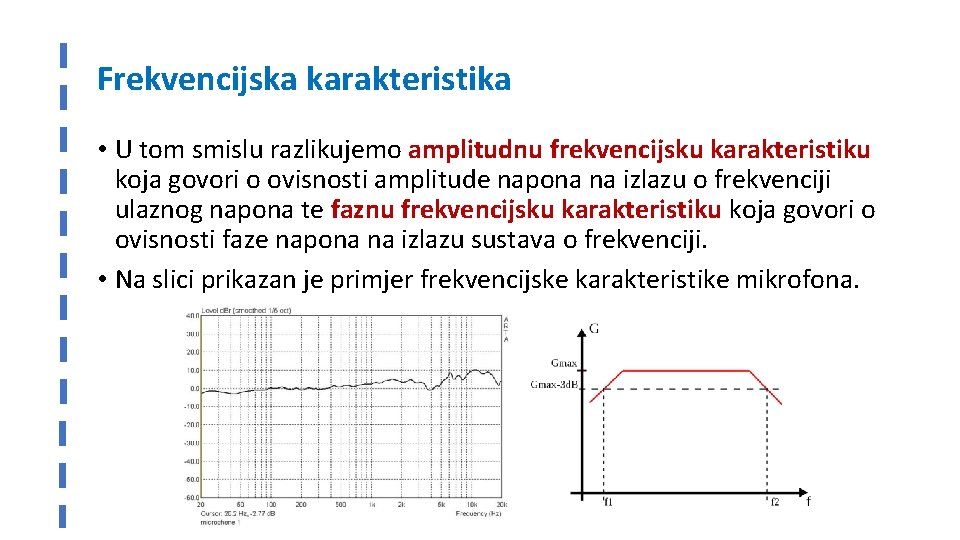

Frekvencijska karakteristika • U tom smislu razlikujemo amplitudnu frekvencijsku karakteristiku koja govori o ovisnosti amplitude napona na izlazu o frekvenciji ulaznog napona te faznu frekvencijsku karakteristiku koja govori o ovisnosti faze napona na izlazu sustava o frekvenciji. • Na slici prikazan je primjer frekvencijske karakteristike mikrofona.

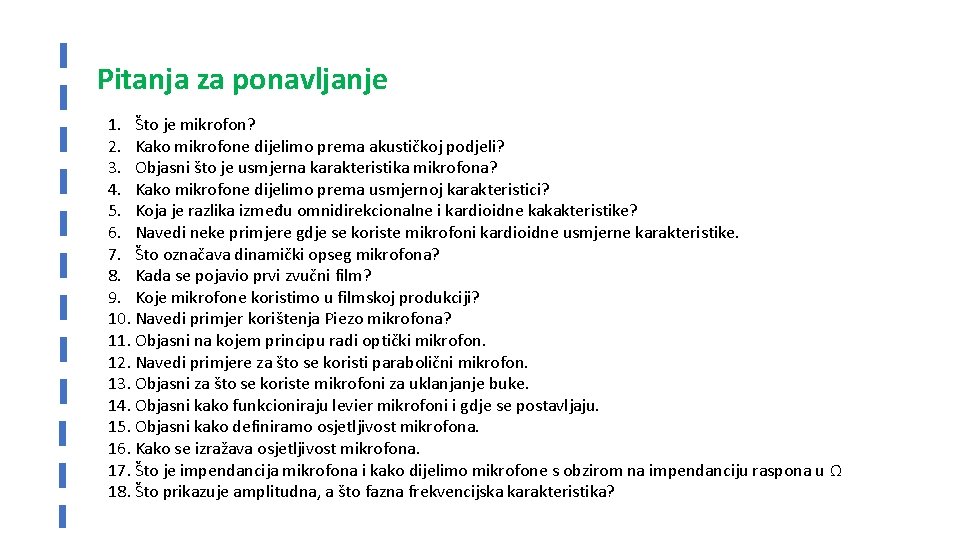

Pitanja za ponavljanje 1. Što je mikrofon? 2. Kako mikrofone dijelimo prema akustičkoj podjeli? 3. Objasni što je usmjerna karakteristika mikrofona? 4. Kako mikrofone dijelimo prema usmjernoj karakteristici? 5. Koja je razlika između omnidirekcionalne i kardioidne kakakteristike? 6. Navedi neke primjere gdje se koriste mikrofoni kardioidne usmjerne karakteristike. 7. Što označava dinamički opseg mikrofona? 8. Kada se pojavio prvi zvučni film? 9. Koje mikrofone koristimo u filmskoj produkciji? 10. Navedi primjer korištenja Piezo mikrofona? 11. Objasni na kojem principu radi optički mikrofon. 12. Navedi primjere za što se koristi parabolični mikrofon. 13. Objasni za što se koriste mikrofoni za uklanjanje buke. 14. Objasni kako funkcioniraju levier mikrofoni i gdje se postavljaju. 15. Objasni kako definiramo osjetljivost mikrofona. 16. Kako se izražava osjetljivost mikrofona. 17. Što je impendancija mikrofona i kako dijelimo mikrofone s obzirom na impendanciju raspona u Ω 18. Što prikazuje amplitudna, a što fazna frekvencijska karakteristika?

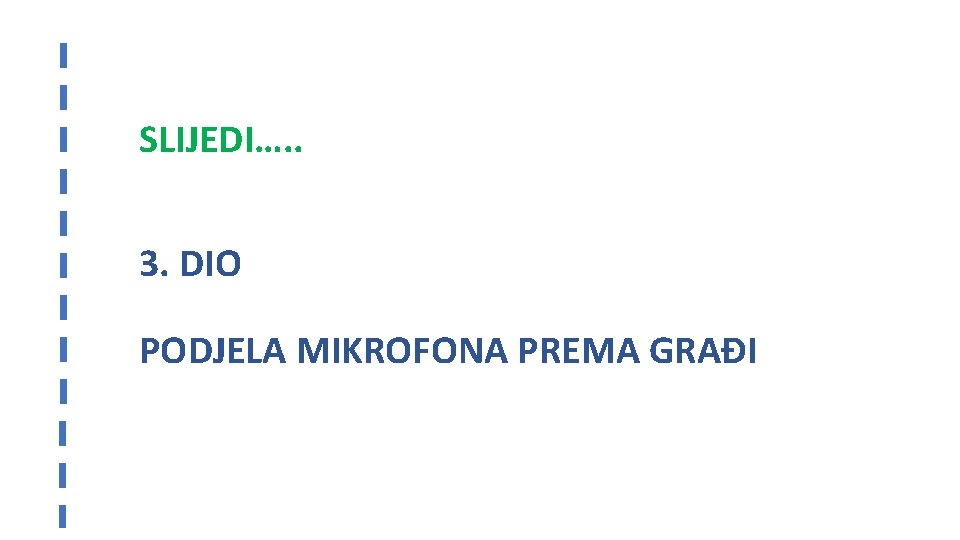

SLIJEDI…. . 3. DIO PODJELA MIKROFONA PREMA GRAĐI
