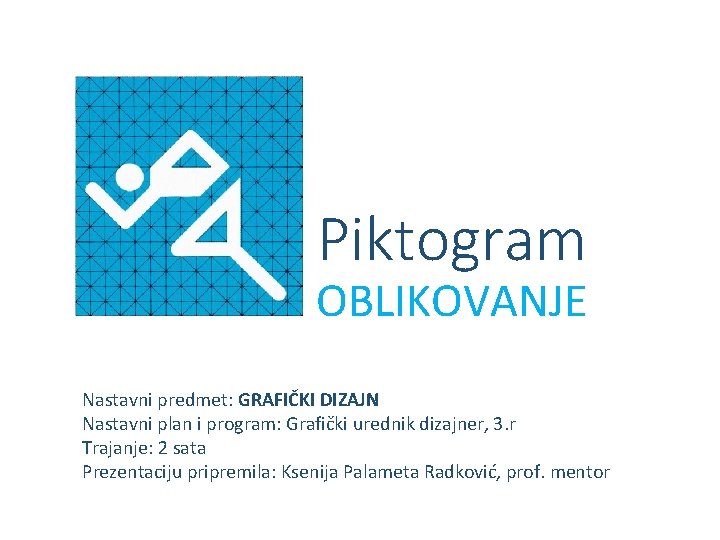

Piktogram OBLIKOVANJE Nastavni predmet: GRAFIČKI DIZAJN Nastavni plan i program: Grafički urednik dizajner, 3. r Trajanje: 2 sata Prezentaciju pripremila: Ksenija Palameta Radković, prof. mentor

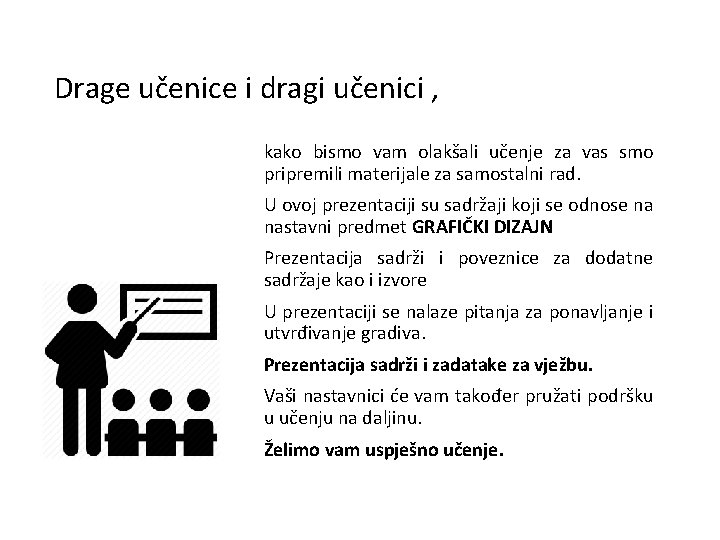

Drage učenice i dragi učenici , kako bismo vam olakšali učenje za vas smo pripremili materijale za samostalni rad. U ovoj prezentaciji su sadržaji koji se odnose na nastavni predmet GRAFIČKI DIZAJN Prezentacija sadrži i poveznice za dodatne sadržaje kao i izvore U prezentaciji se nalaze pitanja za ponavljanje i utvrđivanje gradiva. Prezentacija sadrži i zadatake za vježbu. Vaši nastavnici će vam također pružati podršku u učenju na daljinu. Želimo vam uspješno učenje.

PONOVIMO SLIKOVNI znak – PIKTOGRAM • znak koji je sadržajem figurativan (ikona), predstavlja ono što prikazuje i time jasno i nedvosmisleno ukazuje na neko značenje • ne treba jezik i prelazi jezični barijeru u komunikaciji • zato se koristi u međunarodnim sustavima signalizacije i obilježavanja, poput transporta ili trgovine - u tu svrhu se koriste unificirani općeprihvaćeni piktogrami

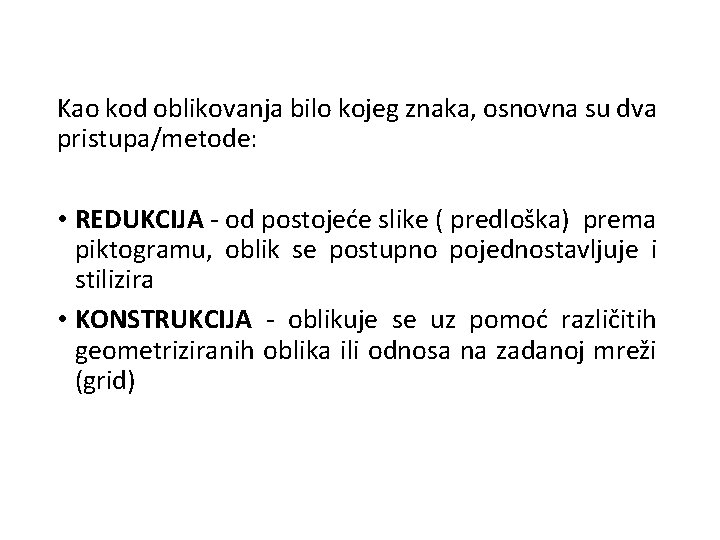

Kao kod oblikovanja bilo kojeg znaka, osnovna su dva pristupa/metode: • REDUKCIJA - od postojeće slike ( predloška) prema piktogramu, oblik se postupno pojednostavljuje i stilizira • KONSTRUKCIJA - oblikuje se uz pomoć različitih geometriziranih oblika ili odnosa na zadanoj mreži (grid)

Primjer procesa plošne REDUKCIJE Piktogrami nastali metodom REDUKCIJE

Primjer KONSTRUKCIJE piktograma Konstrukcija piktograma na geometrijskoj mreži Pristup radu koji je koristio Otl Aicher

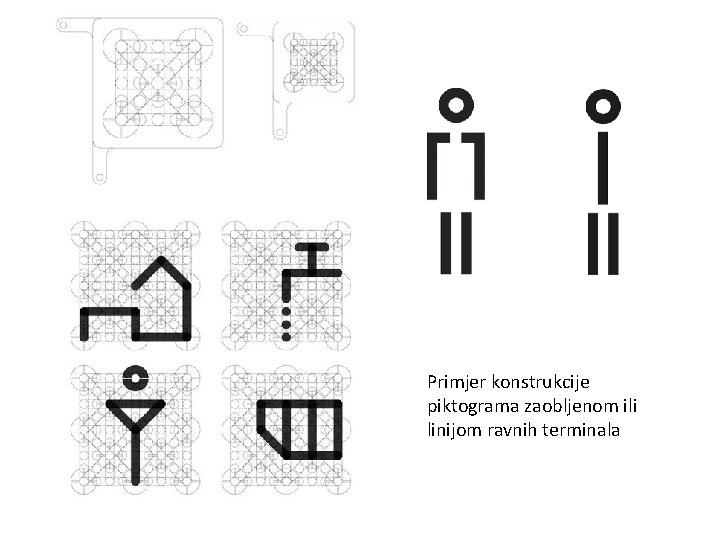

Primjer konstrukcije piktograma zaobljenom ili linijom ravnih terminala

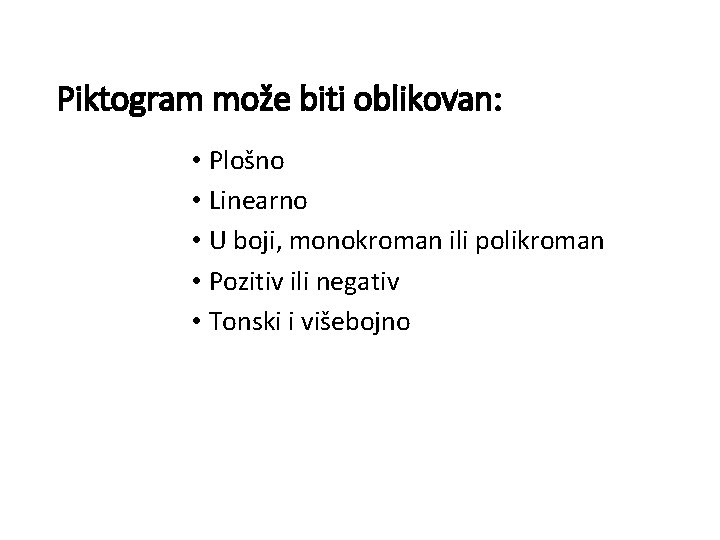

Piktogram može biti oblikovan: • Plošno • Linearno • U boji, monokroman ili polikroman • Pozitiv ili negativ • Tonski i višebojno

• Sustavi piktograma mogu se oblikovati NAMJENSKI – uz postojeći vizualni identitet ustanove ili manifestacije (zračna luka, hotel ili Olimpijske igre npr. ) • U tom slučaju pažljivo se istražuje tema i biraju se elementi i načela oblikovnja koja će denotativno pojačati indivisualnost likovnog rješenja i povezati ga s krovnom tematikom

Ne gledajući detalje, uspoređujući horizontalne redove, vidljiva je znatna promjena u pristupu oblikovanja piktograma za isti sport

Lance Wyman je olimpijskim piktogramima pokušao prikazati identitet zemlje domaćina LJOI 1968. u Meksiku Inspirirali su ga crteži domorodačkih indijanskih kultura (slika lijevo) jakih boja, kontrasta, izreženih linijskih tekstura

Suvremenost vizualnog identiteta igara temeljio je na linearnom rasteru OP-ARTa koji je tad bio na vrhuncu popularnosti

Primjena piktograma u prostoru

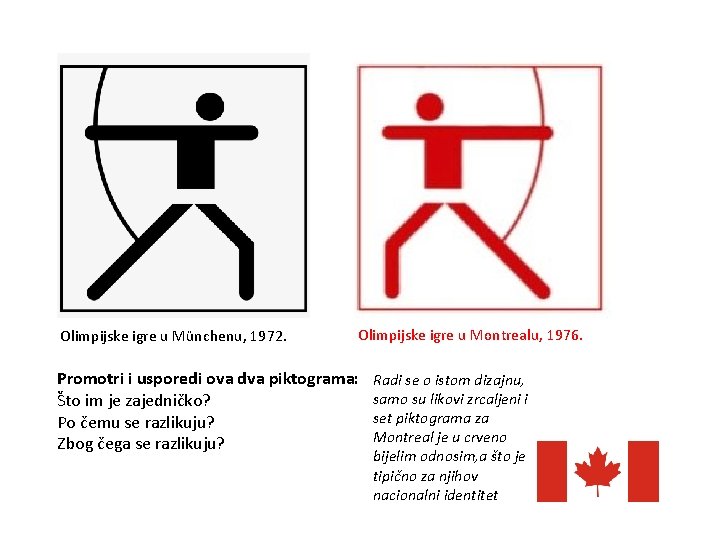

Olimpijske igre u Münchenu, 1972. Olimpijske igre u Montrealu, 1976. Promotri i usporedi ova dva piktograma: Što im je zajedničko? Po čemu se razlikuju? Zbog čega se razlikuju? Radi se o istom dizajnu, samo su likovi zrcaljeni i set piktograma za Montreal je u crveno bijelim odnosim, a što je tipično za njihov nacionalni identitet

Promotri i usporedi primjere piktograma za ZOI Što se u pristupu mijenjalo tijekom vremena? Kojom metodom su likovi oblikovani? Koja je uloga boje na piktogramima?

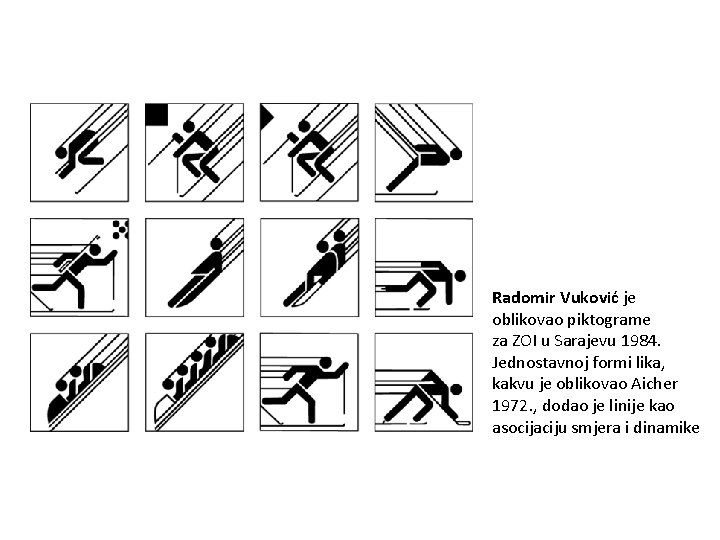

Radomir Vuković je oblikovao piktograme za ZOI u Sarajevu 1984. Jednostavnoj formi lika, kakvu je oblikovao Aicher 1972. , dodao je linije kao asocijaciju smjera i dinamike

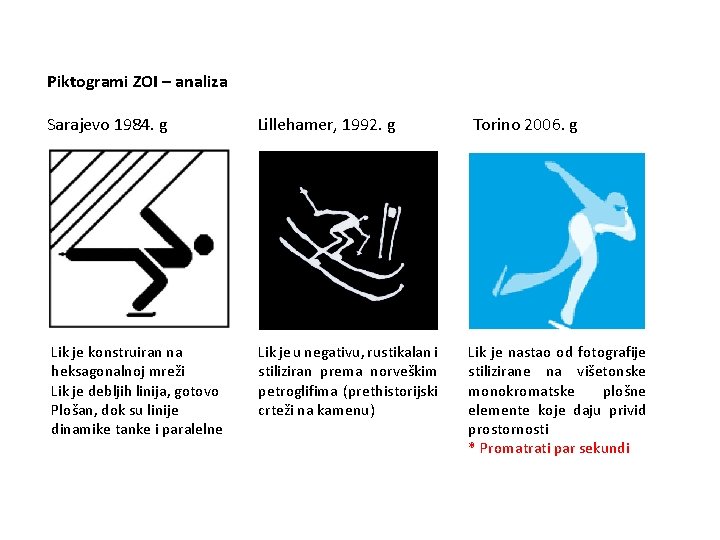

Piktogrami ZOI – analiza Sarajevo 1984. g Lillehamer, 1992. g Torino 2006. g Lik je konstruiran na heksagonalnoj mreži Lik je debljih linija, gotovo Plošan, dok su linije dinamike tanke i paralelne Lik je u negativu, rustikalan i stiliziran prema norveškim petroglifima (prethistorijski crteži na kamenu) Lik je nastao od fotografije stilizirane na višetonske monokromatske plošne elemente koje daju privid prostornosti * Promatrati par sekundi

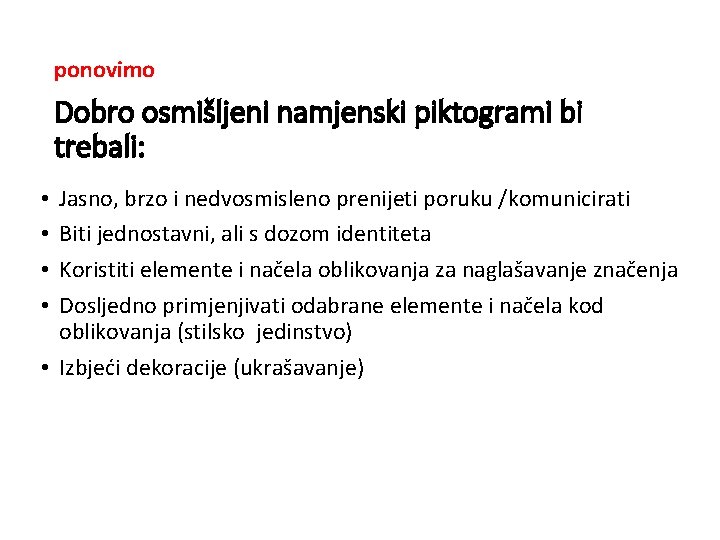

ponovimo Dobro osmišljeni namjenski piktogrami bi trebali: Jasno, brzo i nedvosmisleno prenijeti poruku /komunicirati Biti jednostavni, ali s dozom identiteta Koristiti elemente i načela oblikovanja za naglašavanje značenja Dosljedno primjenjivati odabrane elemente i načela kod oblikovanja (stilsko jedinstvo) • Izbjeći dekoracije (ukrašavanje) • •

Zadatak za ponavljanje • Prema asocijaciji pokušaj definirati kojoj zemlji/kulturi pripadaju prikazani piktogrami ljetnih olimpijskih igara Sidney, Australija, 2000. g Atena, Grčka, 2004. g Peking, Kina, 2008. g

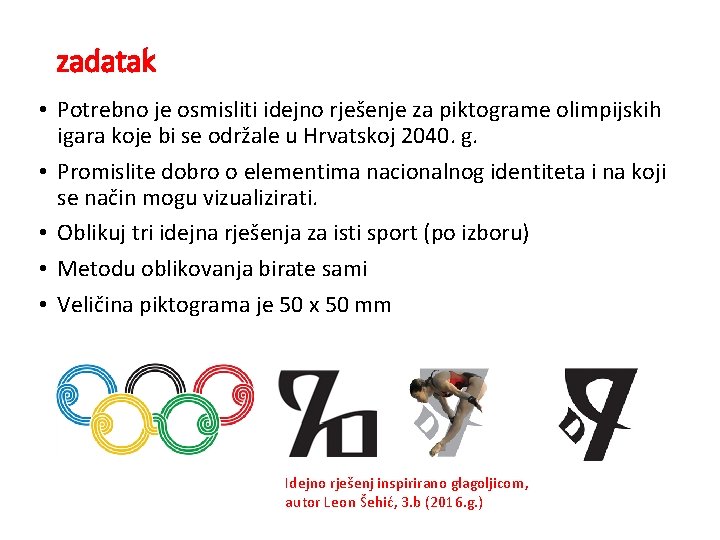

zadatak • Potrebno je osmisliti idejno rješenje za piktograme olimpijskih igara koje bi se održale u Hrvatskoj 2040. g. • Promislite dobro o elementima nacionalnog identiteta i na koji se način mogu vizualizirati. • Oblikuj tri idejna rješenja za isti sport (po izboru) • Metodu oblikovanja birate sami • Veličina piktograma je 50 x 50 mm Idejno rješenj inspirirano glagoljicom, autor Leon Šehić, 3. b (2016. g. )

Za više sadržaja: • https: //thenounproject. com/ • https: //www. fastcompany. com/90160160/decoding-pyeongchangsolympic-pictograms
