Medicin del caudal de Agua de riego Aforo
- Slides: 23
Medición del caudal de Agua de riego (Aforo) Porque medir? Para conocer la cantidad de agua que recibe una finca o propiedad agrícola y que el agricultor sepa cuanta agua está aplicando a la parcela, para un máximo aprovechamiento del recurso.
El exceso del riego produce varios efectos perjudiciales. • Los más importantes: • Disminución de la superficie total factible a ser regada. • Salinización progresiva de los suelos. • Baja eficiencia de fertilización de los cultivos. • Aumento en los niveles freáticos. • Aumento de enfermedades en los cultivos. • Como consecuencia se pierde • Tiempo y Dinero.
QUE ES EL CAUDAL (Q)? Cantidad de Agua (Litros) que pasa por punto o sección de un canal o acequia de riego durante un tiempo determinado (segundos). Se expresa o mide en: • Metros cúbicos/segundos. (m³/seg. ) • litros/segundos. (l/seg. ) Equivalencia 1000 l/s = 1 m³/s Así por ejemplo un caudal de 10 (l/s), significa que pasan 10 litros de agua por un punto o “sección” del canal durante 1 segundo.
Como se calcula el caudal de forma práctica? Existen diferentes métodos para medir caudales de riego en finca. MÉTODOS DIRECTOS Ø VOLUMÉTRICO MÉTODOS INDIRECTOS Ø FLOTADOR Ø AFORO POR COMPUERTA Ø VERTEDEROS Y AFORADORES Ø MOLINETE En esta oportunidad se desarrollarán tres de ellos. • AFORO VOLUMÉTRICO • AFORO CON FLOTADOR • AFORO CON COMPUERTA
MÉTODO VOLUMÉTRICO Ø Se realiza considerando el tiempo de llenado en un recipiente de capacidad conocida. (Balde de 10 Litros) Ø El caudal se determina dividiendo el volumen del recipiente en el tiempo de llenado.
MÉTODO VOLUMÉTRICO

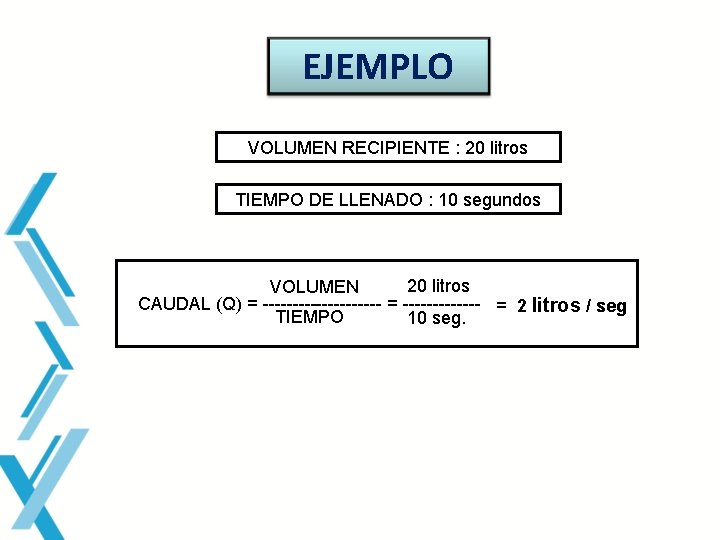

EJEMPLO VOLUMEN RECIPIENTE : 20 litros TIEMPO DE LLENADO : 10 segundos 20 litros VOLUMEN CAUDAL (Q) = ---------- = ------- = 2 litros / seg TIEMPO 10 seg.
(Sección mojada y velocidad media) MÉTODO DEL FLOTADOR 10 m a h Longitud = 10 m a = ancho de cauce h = profundidad
VELOCIDAD T 1 = 15 seg Tiempo T 2 = 17 seg = 16 seg Longitud = 10 m T 3 = 16 seg Longitud (m) 10 m Velocidad = ----------- =------ 0, 625 m/s Tiempo (seg) 16 seg Vel. media =0, 625 m/s X 0, 80= 0, 50 m/s (corregida) Se lo multiplica por un valor que depende de las características de la pared del cauce. Ø Lisa = 0, 80 Ø Rugosas = 0, 75 Ø Irregulares = 0, 70

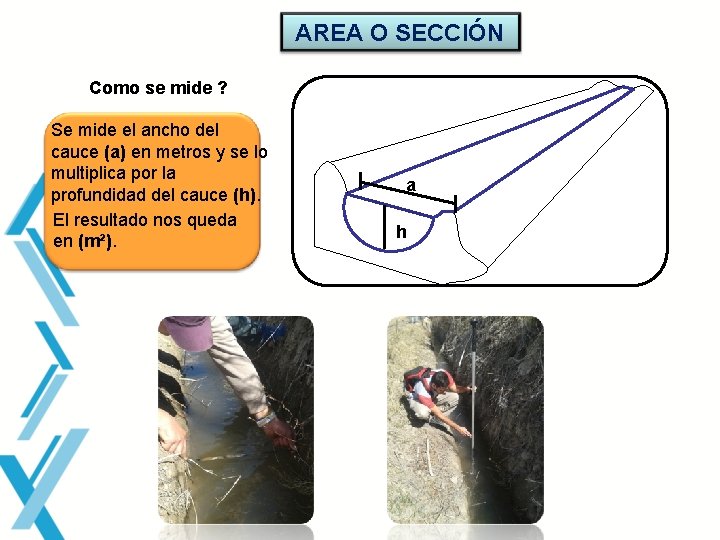

AREA O SECCIÓN Como se mide ? Se mide el ancho del cauce (a) en metros y se lo multiplica por la profundidad del cauce (h). El resultado nos queda en (m²). a h
Cálculo para distintas Áreas o Secciones Sección Cuadrangular Sección Irregular Sección Trapezoidal

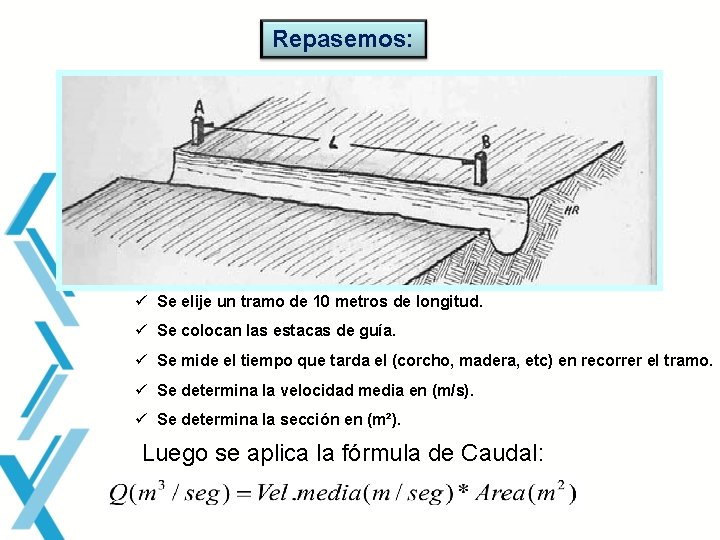

Repasemos: ü Se elije un tramo de 10 metros de longitud. ü Se colocan las estacas de guía. ü Se mide el tiempo que tarda el (corcho, madera, etc) en recorrer el tramo. ü Se determina la velocidad media en (m/s). ü Se determina la sección en (m²). Luego se aplica la fórmula de Caudal:

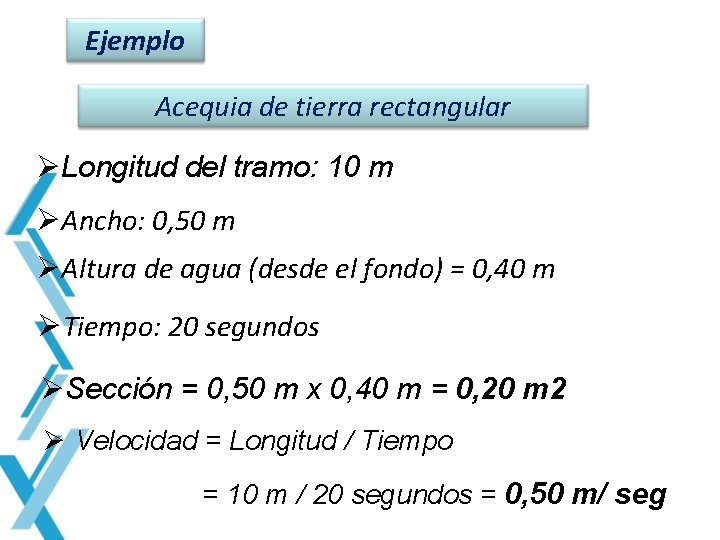

Ejemplo Acequia de tierra rectangular ØLongitud del tramo: 10 m ØAncho: 0, 50 m ØAltura de agua (desde el fondo) = 0, 40 m ØTiempo: 20 segundos ØSección = 0, 50 m x 0, 40 m = 0, 20 m 2 Ø Velocidad = Longitud / Tiempo = 10 m / 20 segundos = 0, 50 m/ seg

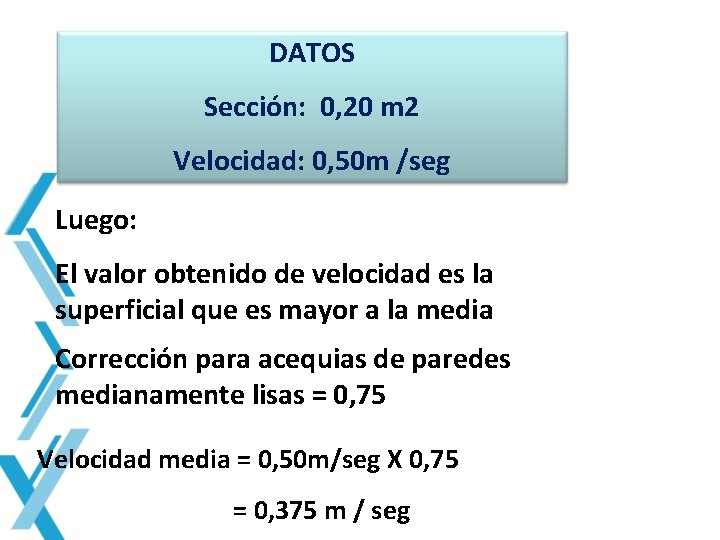

DATOS Sección: 0, 20 m 2 Velocidad: 0, 50 m /seg Luego: El valor obtenido de velocidad es la superficial que es mayor a la media Corrección para acequias de paredes medianamente lisas = 0, 75 Velocidad media = 0, 50 m/seg X 0, 75 = 0, 375 m / seg

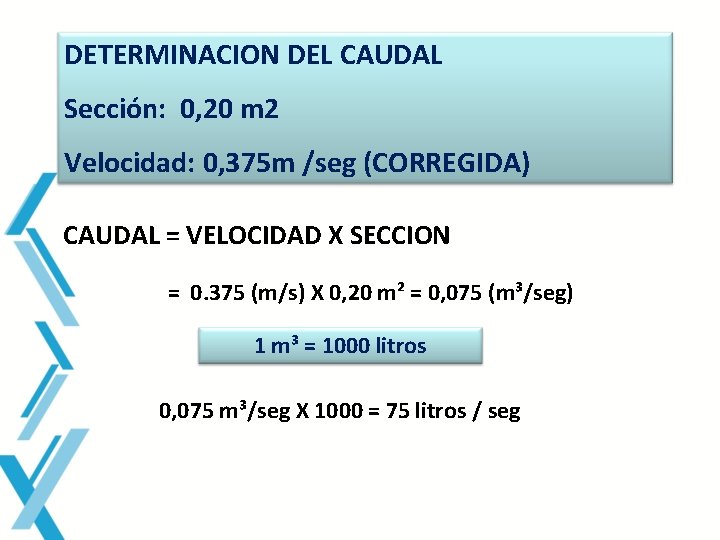

DETERMINACION DEL CAUDAL Sección: 0, 20 m 2 Velocidad: 0, 375 m /seg (CORREGIDA) CAUDAL = VELOCIDAD X SECCION = 0. 375 (m/s) X 0, 20 m² = 0, 075 (m³/seg) 1 m³ = 1000 litros 0, 075 m³/seg X 1000 = 75 litros / seg
AFORO POR COMPUERTA Son orificios de Área Regulable Su función es “Regular” y “Distribuir” el caudal a entregar a una propiedad. DATOS A MEDIR: (a) = Abertura (a) (b) = ancho (b) (h) =Tirante aguas arriba de la compuerta (h)
FUNCIONAMIENTO DE COMPUERTA Una compuerta trabaja ahogada cuando a la salida de la misma el agua no puede fluir libremente.
Cálculo del Caudal (Q) Q = Es el caudal (l/s) µ = Coeficiente de gasto (0, 65) a = Abertura de la compuerta, medida desde el fondo del canal, al borde inferior de la compuerta (m) b = Ancho de compuerta (m) g = aceleración de la gravedad = 9, 81 m/s² H = Altura del nivel del tirante, aguas arriba de la compuerta (m)

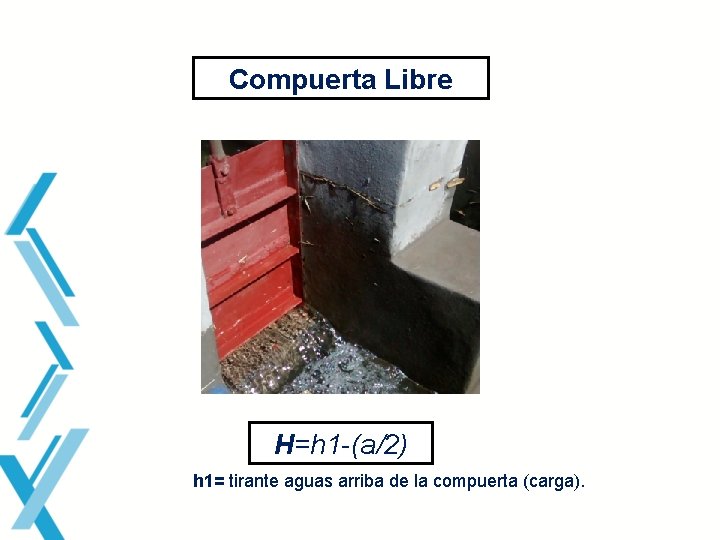

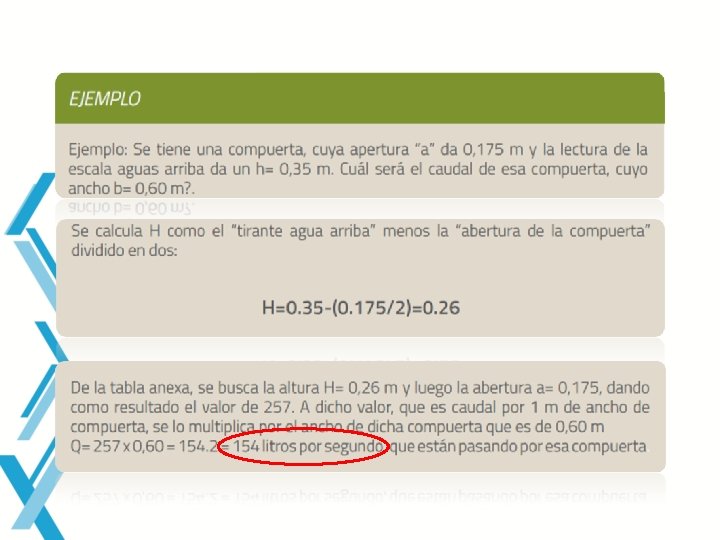

Compuerta Libre H=h 1 -(a/2) h 1= tirante aguas arriba de la compuerta (carga).
Compuerta Ahogada H=h 1 -h 2 h 1 = tirante aguas arriba de la compuerta (carga) h 2 = tirante aguas a bajo de la compuerta (contra carga).
MUCHAS GRACIAS !!!!!
