Los programas al divn Programas que analizan programas

Los programas al diván! Programas que analizan programas int insomnio(int dias) { int tot=0; int i = 0; while(i<dias) { tot=tot+8; i++; } return tot; } Diego Garbervetsky Laboratorio Dependex

Aclaraciones No soy Ingeniero de Software! Van a tener que ver muchos programitas! No mato ratas n No tengo moto… No busco petróleo No juego con perritos

Analizando programas Una mirada “psicológica” void imprimir(int[] A) { ordenar(A); for(int i=0; i< a. length; i++) { ordenar(A); System. out. println(A[i]); ordenar(A); } Neurótico Obsesivo

Qué es el análisis de programas? Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) Algunas propiedades que interesan: int no. Soy. Optimo(int n) n Variables “vivas” • Una variable está viva en una posición del programa si es USADA en alguna posición a partir de ese punto SIN SER REASIGNADA • Una variable ASIGANDA pero no viva, puede ser eliminada junto con sus ASIGNACIONES { x = n; {n} acum = n; {acum} i = 0; {acum, i} while(i< 10) {acum, i} { k = i + 1; {acum, k} acum = acum + 1; {acum, k} i = k; {acum, i} } return acum; { acum } }

Qué es el análisis de programas? Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) Algunas propiedades que interesan: n n Variables “vivas” int no. Soy. Optimo(int n, int[] a) Expresiones usadas frecuentemente • Una expresión es usada frecuentemente si aparece varias veces en un programa y el valor que representa es siempre el mismo. { acum = 0; for(int i=0; i< 10; i++) { a[2*n+i]=a[2*n+i]+1; acum = acum + a[2*n+i]; } return m; }

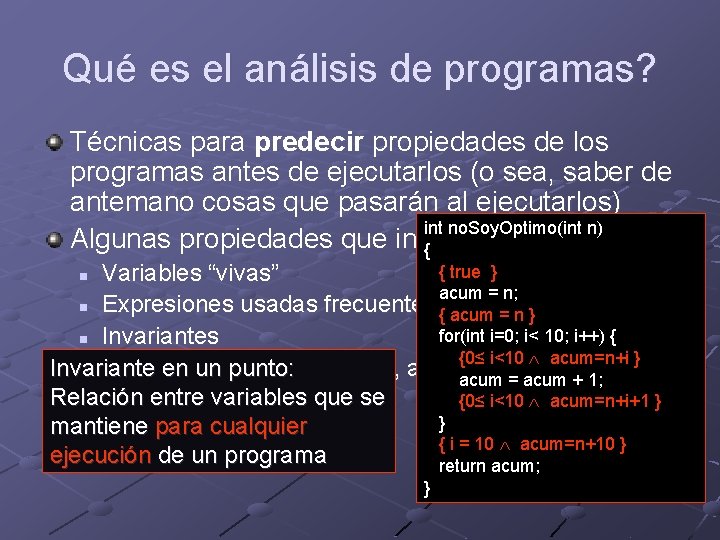

Qué es el análisis de programas? Técnicas para predecir propiedades de los programas antes de ejecutarlos (o sea, saber de antemano cosas que pasarán al ejecutarlos) int no. Soy. Optimo(int n) Algunas propiedades que interesan: { { true } Variables “vivas” acum = n; n Expresiones usadas frecuentemente { acum = n } for(int i=0; i< 10; i++) { n Invariantes {0≤ i<10 acum=n+i } n Accesos correctos a Arrays , a referencias (punteros) Invariante en un punto: acum = acum + 1; Relación entre variables que se {0≤ i<10 acum=n+i+1 } n Código alcanzable } mantiene para cualquier n Tiempo de ejecución { i = 10 acum=n+10 } ejecución de un programa n Y muchas más! return acum; n }

Tipos de Análisis Dos enfoques n Estático: Se analiza el programa sin ejecutarlo. Se deduce el comportamiento a partir del TEXTO del código. n Dinámico: Se ejecuta el programa (varias veces) Se deduce el comportamiento a partir de datos obtenidos de las ejecuciones. El TESTING es un tipo análisis dinámico Vamos a hablar de Análisis Estático

Motivación Por qué analizar programas? Generación de Código n n n Compilación Optimización Transformación Verificación n Contra especificaciones Bugs en código Generación de casos de Test Comprensión n n Obtención de invariantes Obtención de modelos a partir de código Seguridad n Buffer overflows…

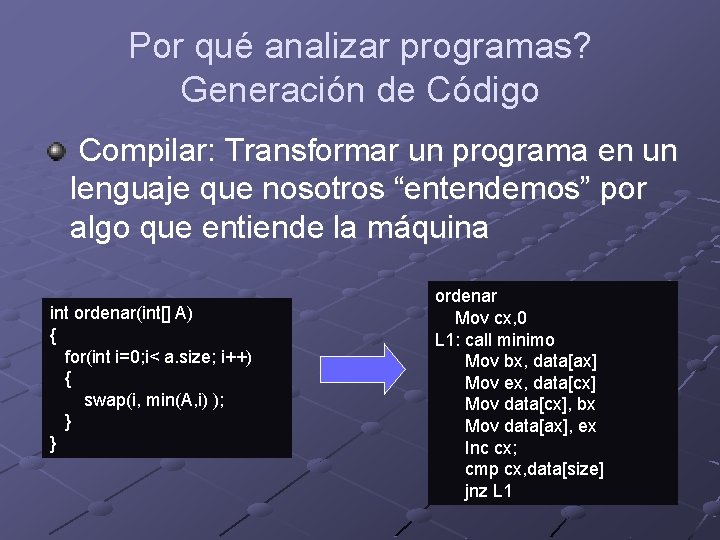

Por qué analizar programas? Generación de Código Compilar: Transformar un programa en un lenguaje que nosotros “entendemos” por algo que entiende la máquina int ordenar(int[] A) { for(int i=0; i< a. size; i++) { swap(i, min(A, i) ); } } ordenar Mov cx, 0 L 1: call minimo Mov bx, data[ax] Mov ex, data[cx] Mov data[cx], bx Mov data[ax], ex Inc cx; cmp cx, data[size] jnz L 1

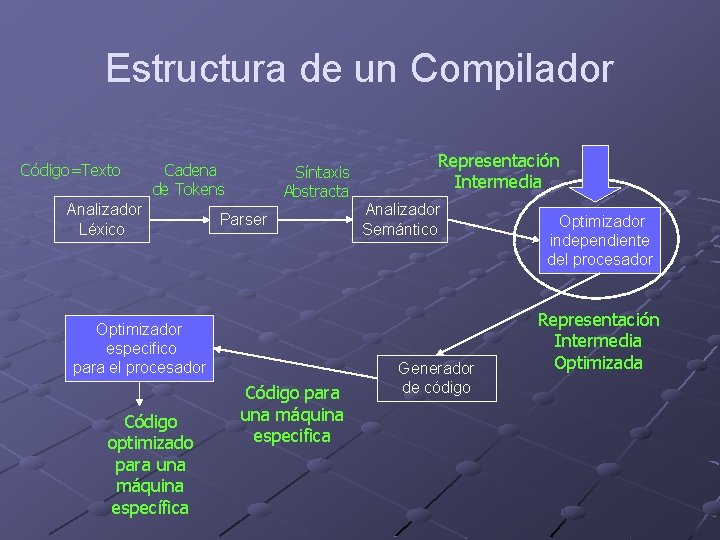

Estructura de un Compilador Código=Texto Cadena de Tokens Analizador Léxico Síntaxis Abstracta Parser Optimizador especifico para el procesador Código optimizado para una máquina específica Código para una máquina especifica Representación Intermedia Analizador Semántico Generador de código Optimizador independiente del procesador Representación Intermedia Optimizada

Por qué analizar programas? Optimizar: Hacer algo más eficiente según algún criterio… Espacio! Miss Gorda 2004 - Foto: Terra/Reuters Pampita - Foto: Hard. Disk E. Mockscos

Por qué analizar programas? Optimizar: Hacer algo más eficiente según algún criterio int no. Soy. Optimo(int x) { int n = x; int h = 10; int m; for(int i=0; i< 1000; i++) { m = max(n, h); } return m; } int soy. Optimo(int x) { return max(x, 10); } • Espacio! • N° de instrucciones ejecutadas! • Velocidad!

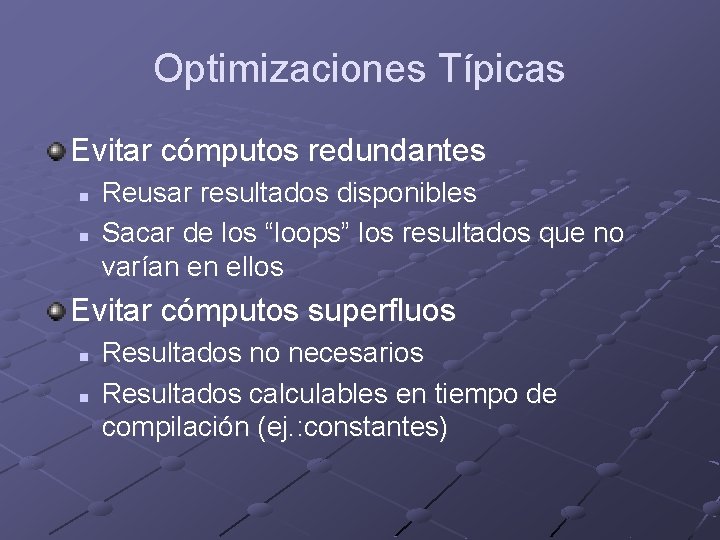

Optimizaciones Típicas Evitar cómputos redundantes n n Reusar resultados disponibles Sacar de los “loops” los resultados que no varían en ellos Evitar cómputos superfluos n n Resultados no necesarios Resultados calculables en tiempo de compilación (ej. : constantes)

Reusar resultados disponibles int no. Soy. Optimo(int n, int[] a) { acum = 0; Primer cálculo for(int i=0; i< 10; i++) { a[2*n+i]=a[2*n+i]+1; acum = acum + a[2*n+i]; } return m; } Cálculos repetidos int soy. Mas. Optimo(int n, int[] a) { acum = 0; for(int i=0; i< 10; i++) { tmp = 2*n+i; a[tmp]=a[tmp]+1; acum = acum + a[tmp]; } return m; }

Otros análisis Instrucciones que no dependen del loop int no. Soy. Optimo(int x) { int n = x; int h = 10; int m; for(int i=0; i<1000; i++) { m = max(n, h); } return m; } Resultados calculables en tiempo de compilaciòn Resultados no necesarios int no. Soy. Optimo(int x) { int n = x; { x } int h = 10; { x } int m; {x} m = max(x, 10); {m} return m; {} } n, h no están return m; vivas!! h es constante int no. Soy. Optimo(int x) { int n = x; int casi. Optimo(int x) int h = 10; { int m; m = max(n, h); int m; return m; m = max(x, 10); } } No depende del Loop n es siempre x

Analizando programas Una mirada “psicológica” Esquizofrénico! void imprimir(int[] A) { System. out. println(A[i]); i=i-i; while(a. length<i); i = 0; }

Por qué analizar programas? Verificar WARNING! Dos enfoques n 1) Ver si el programa cumple con lo especificado. Testing… (dinámico) Descubrir invariantes y comparar (estática o dinámicamente) n 2) Evitar la mayor cantidad errores en tiempo de ejecución chequeo de accesos indebidos a arrays, n A[i] con i mayor a la dimensión del array o negativo! punteros nulos, variables no inicializadas… Ingeniería de Software

Verificación Ejemplos Poly. Space aplica técnicas análisis estático para la verificación de programas “críticos” Verificó una aplicación de sincronización de los trenes de alta POTENCIALES ERRORES EN velocidad TGV (Francia) EJECUCION! 15. 000 líneas de código Descubrió (sin ejecutar) los !!!!!CHOQUES!!!!!! siguientes tipos de errores: n n Acceso a variables no inicializadas Divisiones por zero Acceso fuera de límites de Arrays Acceso concurrente a variables compartidas sincronizar WARNING! Ingeniería de Software

Limites del Análisis El problema de la Parada… Sea “Tusam” un programa que dado otro programa nos dice si este para o no. Tusam(P) = SI si P para NO si P se “cuelga” Existe el programa Tusam?

Limites del Análisis Supongamos que existe Tusam Se cuelga si Tusam(P) = SI Sea “Tony. Kamo” otro programa OK si Tusam(P) = NO Absurdo! Tony. Kamo(P) = Que pasa si corremos Tony. Kamo(Tony. Kamo)? 1) Si se cuelga, entonces Tusam(Tony. Kamo)=SI, entonces Tonykamo para!, pero se colgó… 2) Si da OK, entonces Tusam(Tony. Kamo) =NO, entonces Tony. Kamo se cuelga, pero dio OK!

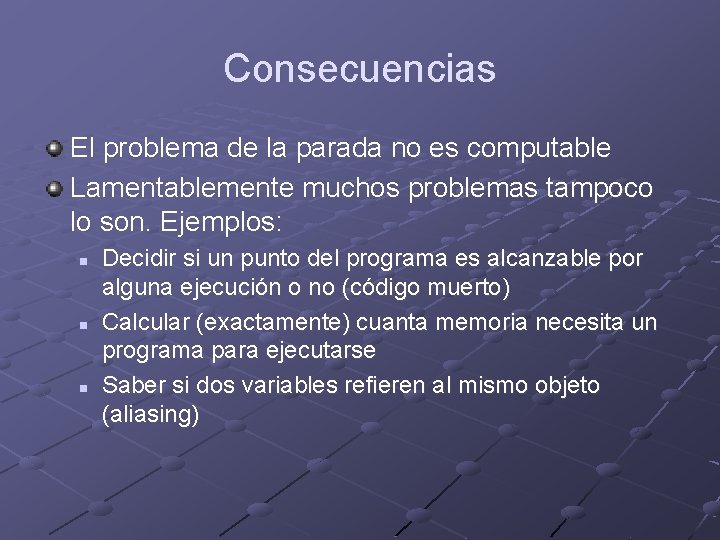

Consecuencias El problema de la parada no es computable Lamentablemente muchos problemas tampoco lo son. Ejemplos: n n n Decidir si un punto del programa es alcanzable por alguna ejecución o no (código muerto) Calcular (exactamente) cuanta memoria necesita un programa para ejecutarse Saber si dos variables refieren al mismo objeto (aliasing)

Aproximaciones No dar el resultado exacto (ya vimos que a veces es imposible) Dar una aproximación conservativa n n Tener en cuenta para que vamos a usar el resultado del análisis Tiene que ofrecer datos SEGUROS según la transformación que hagamos Copiar Constantes Variables Vivas = Espacio de soluciones exacto = Espacio aproximado

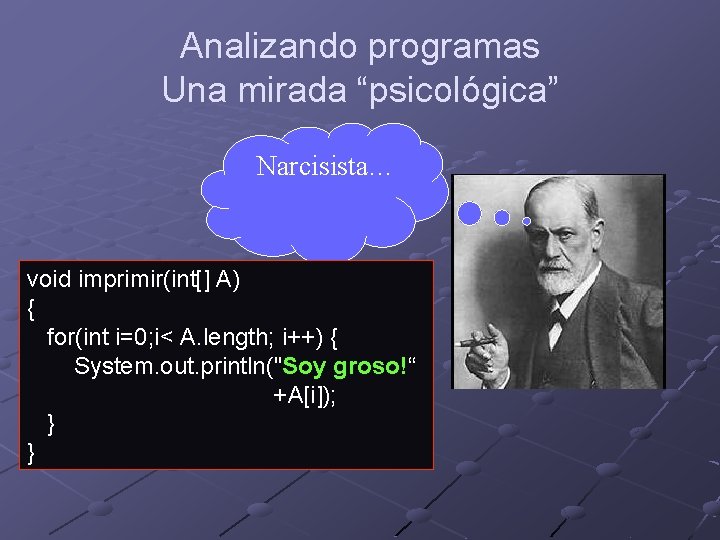

Analizando programas Una mirada “psicológica” Narcisista… void imprimir(int[] A) { for(int i=0; i< A. length; i++) { System. out. println("Soy groso!“ +A[i]); } }

Que estamos haciendo? Nos interesan los programas que corren en “aparatitos” (sistemas embebidos) n n Limitaciones de espacio y poder de computo Aplicaciones “generalmente” críticas También nos interesan los sistemas de tiempo real § Necesitamos predictibilidad temporal (saber que cierto proceso SIEMPRE tarda menos que X tiempo)

Problemas en sistemas embebidos Son generalmente críticos y de tiempo real Usan lenguajes de programación de bajo nivel n n Difíciles de programar y propensos a errores Muy difíciles de verificar Es un quilombo! Tenemos que buscar formas de trabajar con lenguajes más modernos y “cómodos”. Programador de embebidos www. Soypelado. com. ar

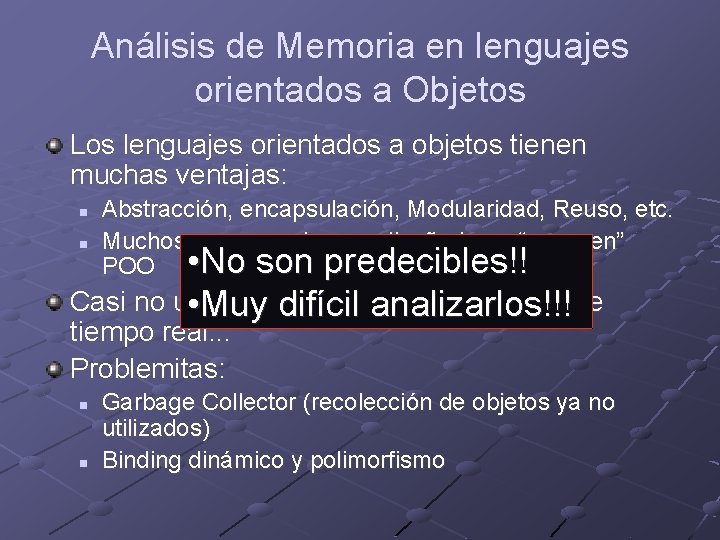

Análisis de Memoria en lenguajes orientados a Objetos Los lenguajes orientados a objetos tienen muchas ventajas: n n Abstracción, encapsulación, Modularidad, Reuso, etc. Muchos programadores y diseñadores “conocen” POO • No son predecibles!! Casi no usados para sistemas críticos o de • Muy difícil analizarlos!!! tiempo real. . . Problemitas: n n Garbage Collector (recolección de objetos ya no utilizados) Binding dinámico y polimorfismo

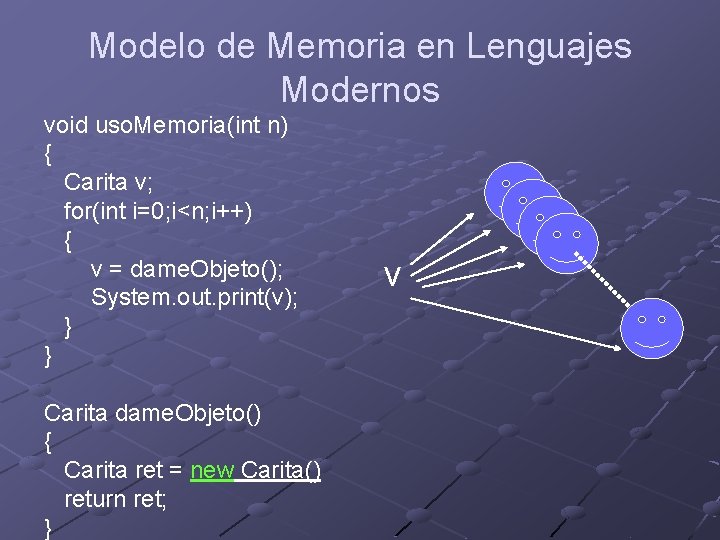

Modelo de Memoria en Lenguajes Modernos void uso. Memoria(int n) { Carita v; for(int i=0; i<n; i++) { v = dame. Objeto(); System. out. print(v); } } Carita dame. Objeto() { Carita ret = new Carita() return ret; } v

Modelo de Memoria en Lenguajes Modernos void uso. Memoria(int n) { Carita v; for(int i=0; i<n; i++) { v = dame. Objeto(); System. out. print(v); } } Carita dame. Objeto() { Carita ret = new Carita() return ret; } v Señor Garbage Collector

Problema No sabemos cuando actua el GC No sabemos cuanto va a tardar El GC es Malo… (para nosotros!) Tenemos que eliminarlo!!!! SOY MALO!!!

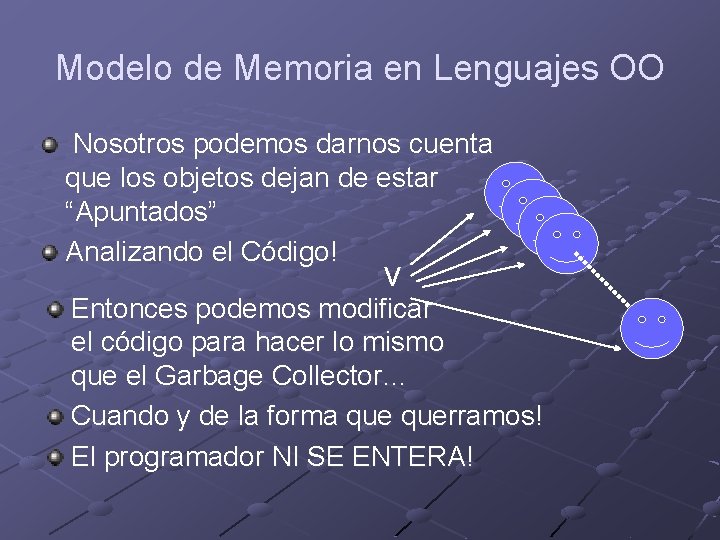

Modelo de Memoria en Lenguajes OO Nosotros podemos darnos cuenta que los objetos dejan de estar “Apuntados” Analizando el Código! v Entonces podemos modificar el código para hacer lo mismo que el Garbage Collector… Cuando y de la forma querramos! El programador NI SE ENTERA!

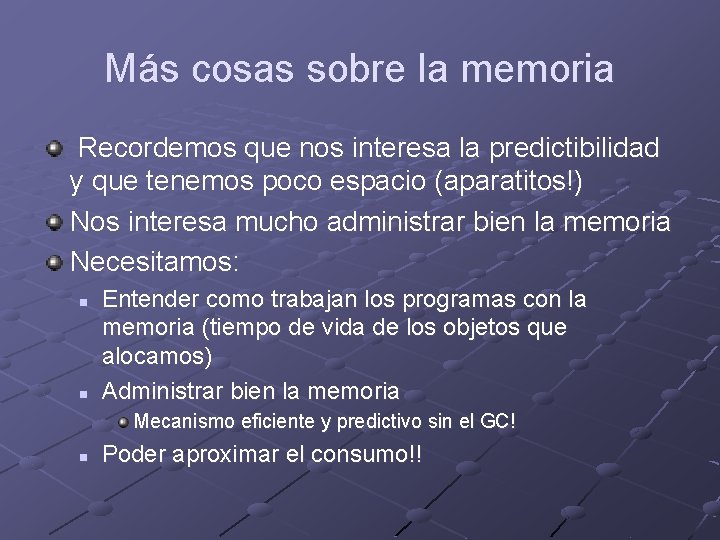

Más cosas sobre la memoria Recordemos que nos interesa la predictibilidad y que tenemos poco espacio (aparatitos!) Nos interesa mucho administrar bien la memoria Necesitamos: n n Entender como trabajan los programas con la memoria (tiempo de vida de los objetos que alocamos) Administrar bien la memoria Mecanismo eficiente y predictivo sin el GC! n Poder aproximar el consumo!!

Más cosas… Análisis de Invariantes Invariante: Relación entre variables que debe cumplirse siempre Nos explican que pasa con el programa en determinados puntos Sirven para entender Para verificar Y para estimar consumo de memoria!

Análisis de Invariantes Estático { no se nada…} int maximo. Prieto(int x, int y) { 1: int ret = 1: { ret = 1 } 2: if(x!=1) { 3: if(x>y) 4: ret = x; else 5: ret = y; } 6: return ret; } { ret = 1 x!=1 x > y } { ret = x x!=1 x > y } { ret = 1 x= 1 } { ret = 1 x!=1 x ≤ y } { ret = y x!=1 x ≤ y } { (x!=1 ((x > y ret = x) (x ≤ y ret = y)) ) (x = 1 ret = 1) }

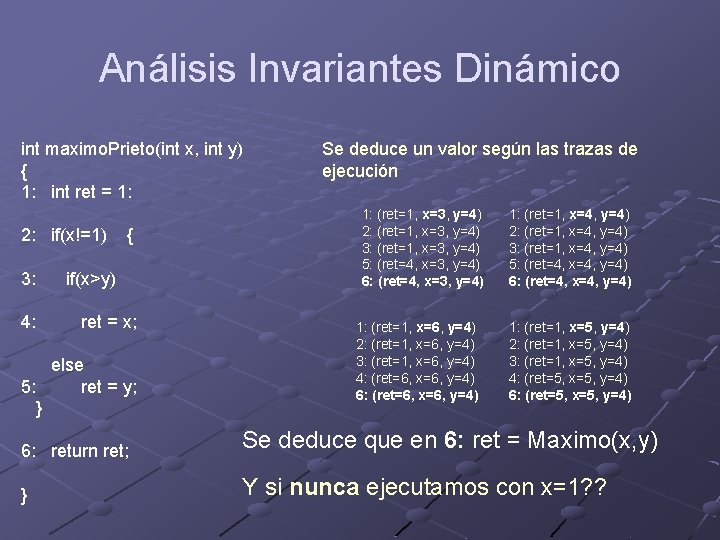

Análisis Invariantes Dinámico int maximo. Prieto(int x, int y) { 1: int ret = 1: 2: if(x!=1) { 3: if(x>y) 4: ret = x; else 5: ret = y; } 6: return ret; } Se deduce un valor según las trazas de ejecución 1: (ret=1, x=3, y=4) 2: (ret=1, x=3, y=4) 3: (ret=1, x=3, y=4) 5: (ret=4, x=3, y=4) 6: (ret=4, x=3, y=4) 1: (ret=1, x=6, y=4) 2: (ret=1, x=6, y=4) 3: (ret=1, x=6, y=4) 4: (ret=6, x=6, y=4) 6: (ret=6, x=6, y=4) 1: (ret=1, x=4, y=4) 2: (ret=1, x=4, y=4) 3: (ret=1, x=4, y=4) 5: (ret=4, x=4, y=4) 6: (ret=4, x=4, y=4) 1: (ret=1, x=5, y=4) 2: (ret=1, x=5, y=4) 3: (ret=1, x=5, y=4) 4: (ret=5, x=5, y=4) 6: (ret=5, x=5, y=4) Se deduce que en 6: ret = Maximo(x, y) Y si nunca ejecutamos con x=1? ?

Otras cosas: Analisis de consumo de memoria en Java Dado un método (función o procedimiento) obtenemos un polinomio en función de sus parámetros que sobre aproxima la cantidad de memoria que necesita para correr void uso. Memoria(int n) { for(int i=0; i<n; i++) { for(int j=0; j<i; j++) { C v = new C(); } } } Inv ={ 0≤i<n 0≤j<i } P(n) = ½ n 2 + ½n Mago Capria

De. Pendex - Laboratorio de investigación en Software Confiable Alfred Olivero Si, Victor es Groso! Chapa Andran “Guru” Eclipse Nico Sergio Yovine Yo Diego “Invariante” Piemonte

Que hacemos en DEPENDEX? Modelado y análisis de sistemas de tiempo real n n n Lenguajes gráficos para describir requerimientos temporales Model Checking Extracción de modelos a partir de diseños Predicción de uso de memoria n n n Análisis de “tiempo de vida” de los objetos Transformación de código Calculo de Invariantes Programación orientada a Aspectos

Dependex – Proyectos / Aplicaciones Modelado, análisis y verificación de Sistemas de Tiempo Real n VIn. Time: Un tool-suite para la verificación de sistemas de tiempo real Lapsus: Herramienta para diseño de sistemas de tiempo real VTS: Un lenguaje grafico para la especificación de requerimientos Obs. Slice: Un reductor “exacto” de sistemas de tiempo real Zeus: Un “model checker” distribuido basado en KRONOS. n Trace. It!: Generador de trazas de eventos para sistemas de tiempo real distribuidos Herramientas que operan sobre programas n n JScoper: Un plug-in para Eclipse que facilita la traducción de aplicaciones Java estándar a Java Real Time JMemory: Un estimador simbólico del consumo de memoria de aplicaciones java JInvariant: Un generador automático de invariantes poliédricos para programas Java Set. Point: Una heramienta para Programación Orientada a Aspectos basada en poincuts semánticos

FIN! PREGUNTAS?

Quedo algo de vino?
