KROVNI POKROVI Ksenija Kralj dipl ing gra 2020

KROVNI POKROVI Ksenija Kralj, dipl. ing. građ. 2020. god.

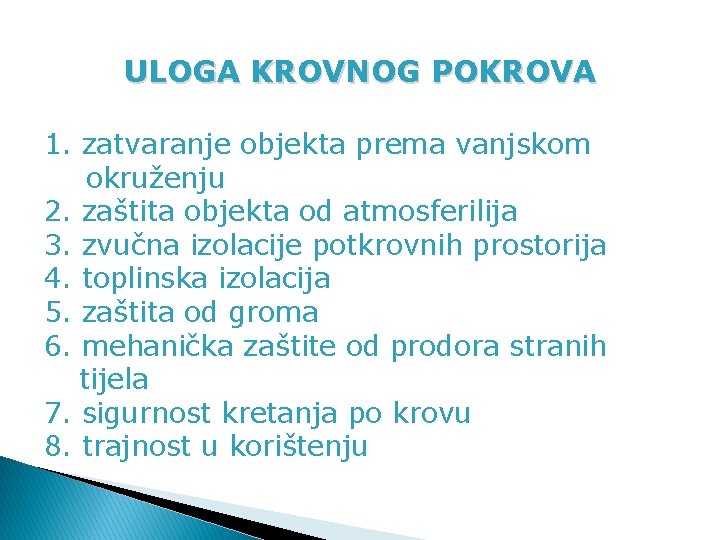

ULOGA KROVNOG POKROVA 1. zatvaranje objekta prema vanjskom okruženju 2. zaštita objekta od atmosferilija 3. zvučna izolacije potkrovnih prostorija 4. toplinska izolacija 5. zaštita od groma 6. mehanička zaštite od prodora stranih tijela 7. sigurnost kretanja po krovu 8. trajnost u korištenju

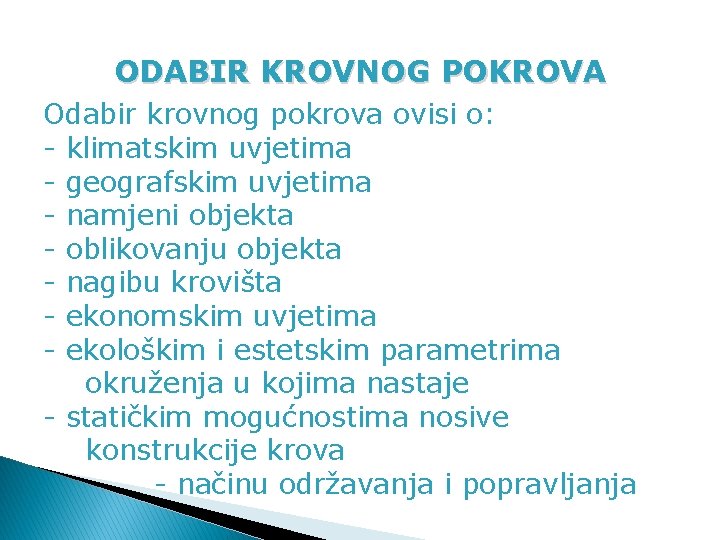

ODABIR KROVNOG POKROVA Odabir krovnog pokrova ovisi o: - klimatskim uvjetima - geografskim uvjetima - namjeni objekta - oblikovanju objekta - nagibu krovišta - ekonomskim uvjetima - ekološkim i estetskim parametrima okruženja u kojima nastaje - statičkim mogućnostima nosive konstrukcije krova - načinu održavanja i popravljanja

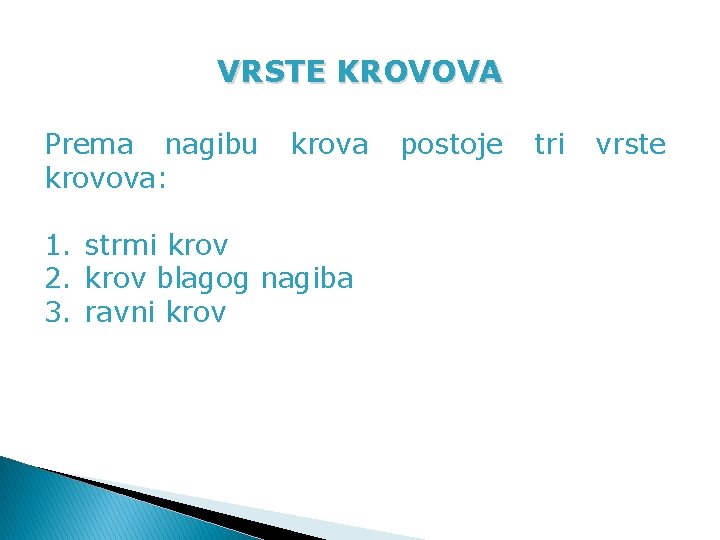

VRSTE KROVOVA Prema nagibu krovova: krova 1. strmi krov 2. krov blagog nagiba 3. ravni krov postoje tri vrste

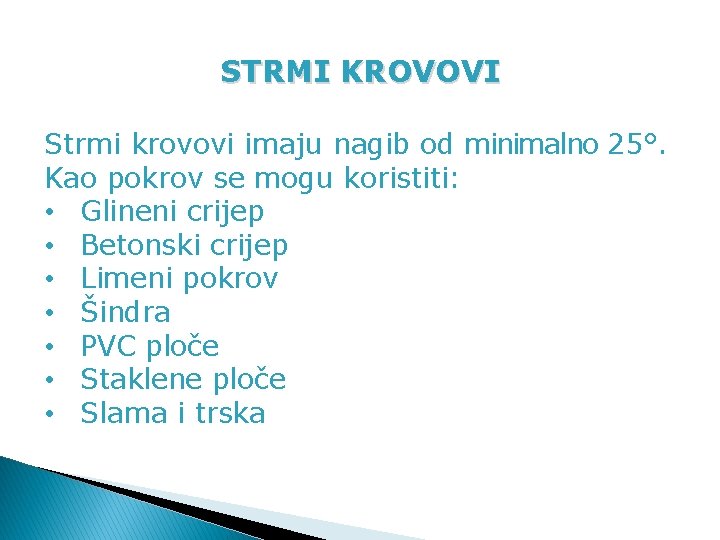

STRMI KROVOVI Strmi krovovi imaju nagib od minimalno 25°. Kao pokrov se mogu koristiti: • Glineni crijep • Betonski crijep • Limeni pokrov • Šindra • PVC ploče • Staklene ploče • Slama i trska

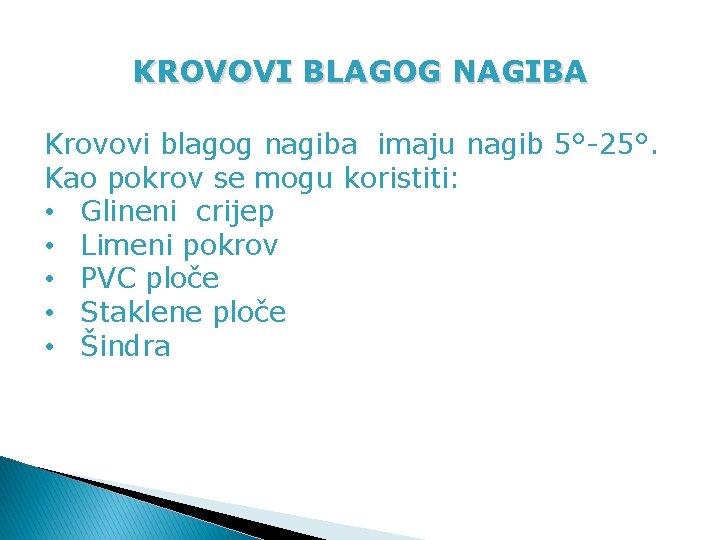

KROVOVI BLAGOG NAGIBA Krovovi blagog nagiba imaju nagib 5°-25°. Kao pokrov se mogu koristiti: • Glineni crijep • Limeni pokrov • PVC ploče • Staklene ploče • Šindra

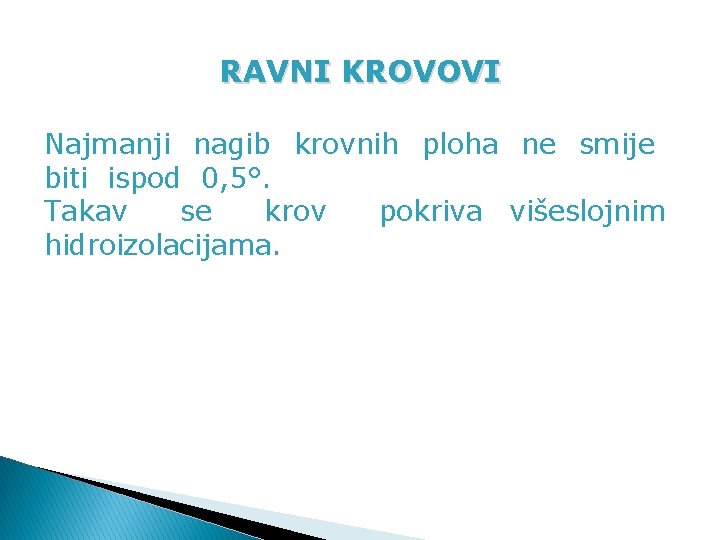

RAVNI KROVOVI Najmanji nagib krovnih ploha ne smije biti ispod 0, 5°. Takav se krov pokriva višeslojnim hidroizolacijama.

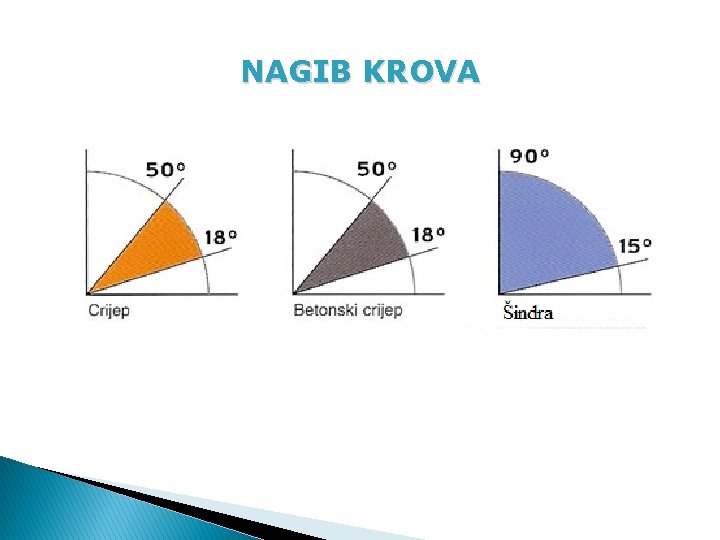

NAGIB KROVA

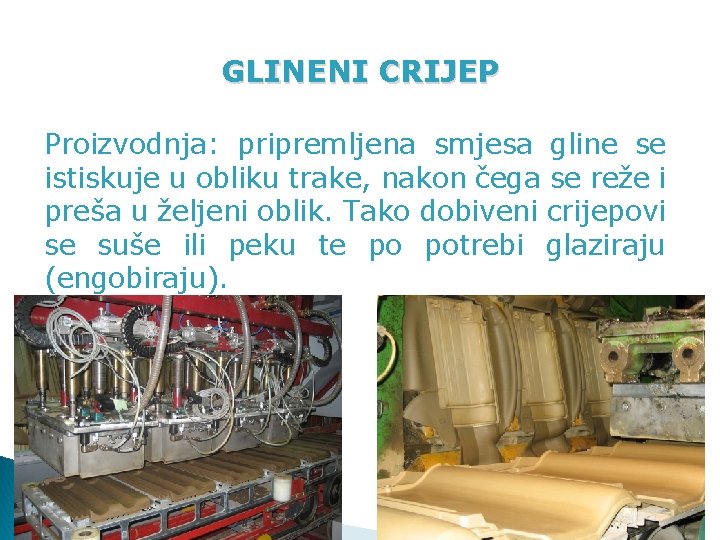

GLINENI CRIJEP Proizvodnja: pripremljena smjesa gline se istiskuje u obliku trake, nakon čega se reže i preša u željeni oblik. Tako dobiveni crijepovi se suše ili peku te po potrebi glaziraju (engobiraju).

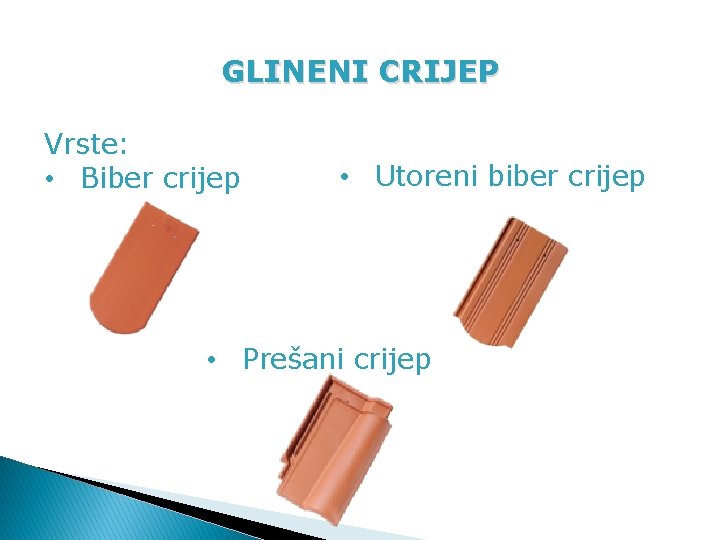

GLINENI CRIJEP Vrste: • Biber crijep • Utoreni biber crijep • Prešani crijep

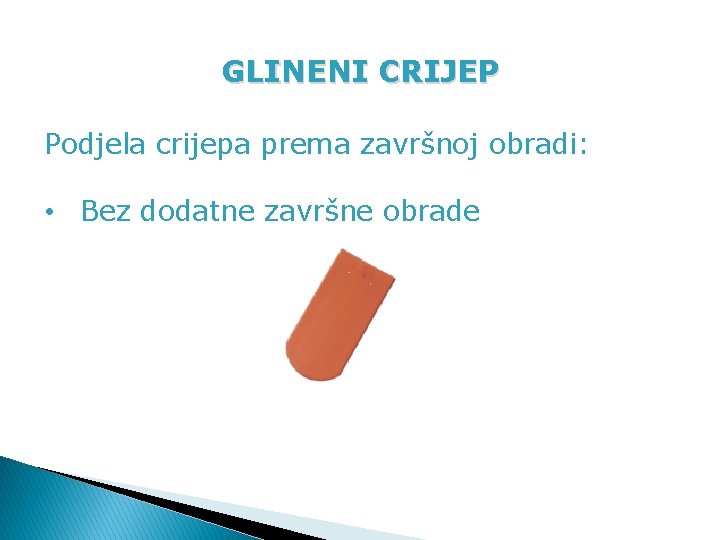

GLINENI CRIJEP Podjela crijepa prema završnoj obradi: • Bez dodatne završne obrade

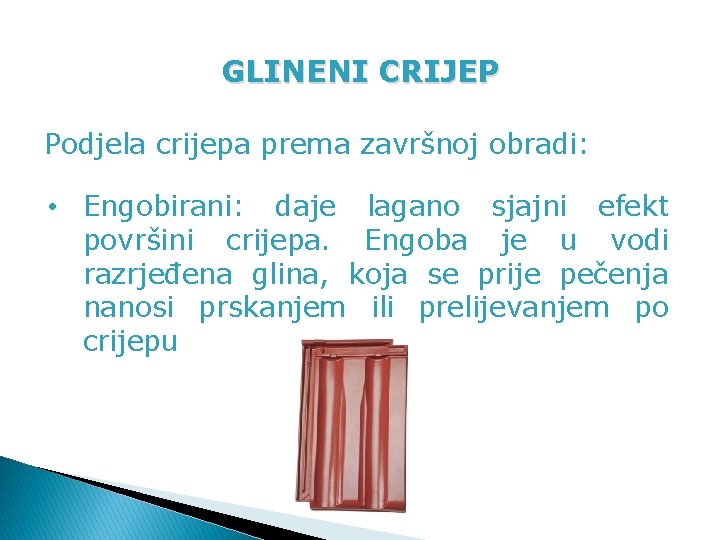

GLINENI CRIJEP Podjela crijepa prema završnoj obradi: • Engobirani: daje lagano sjajni efekt površini crijepa. Engoba je u vodi razrjeđena glina, koja se prije pečenja nanosi prskanjem ili prelijevanjem po crijepu

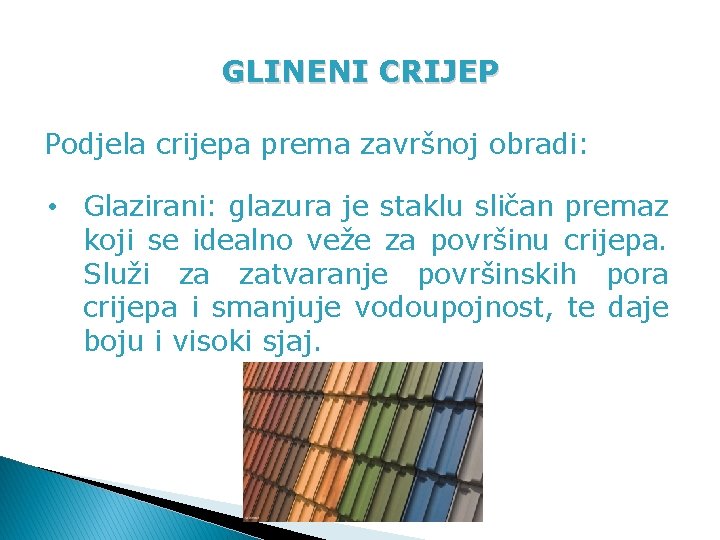

GLINENI CRIJEP Podjela crijepa prema završnoj obradi: • Glazirani: glazura je staklu sličan premaz koji se idealno veže za površinu crijepa. Služi za zatvaranje površinskih pora crijepa i smanjuje vodoupojnost, te daje boju i visoki sjaj.

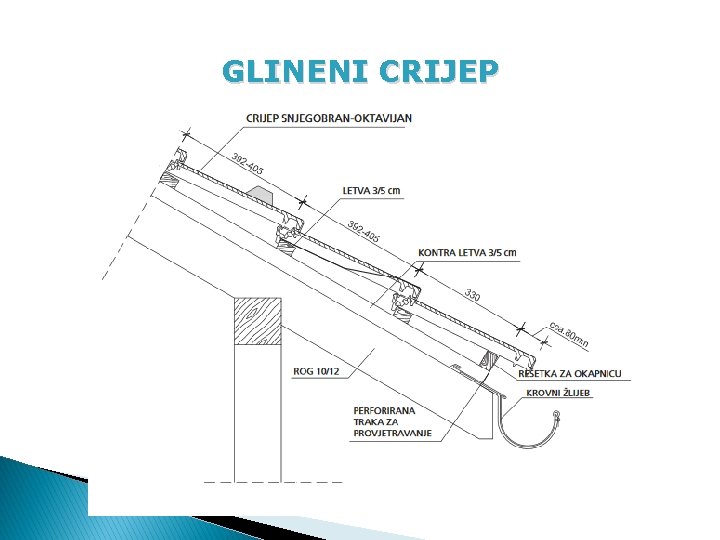

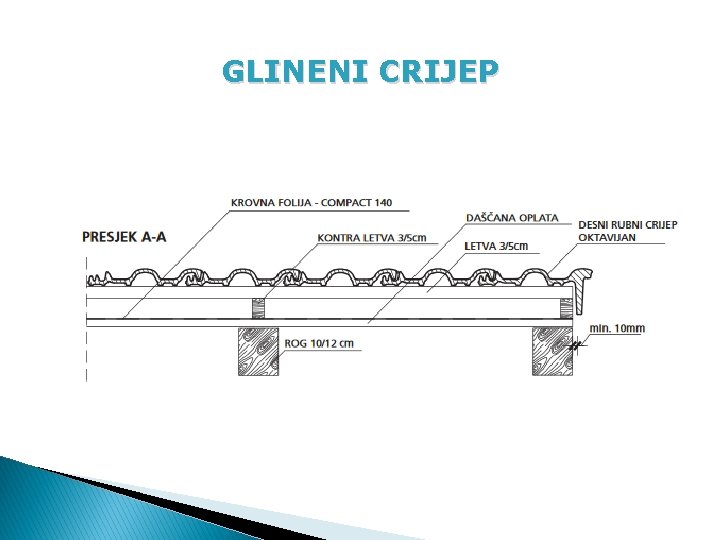

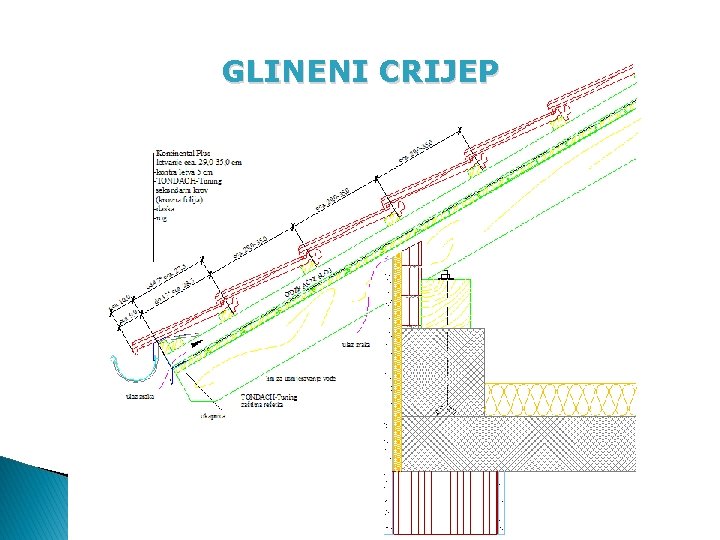

GLINENI CRIJEP

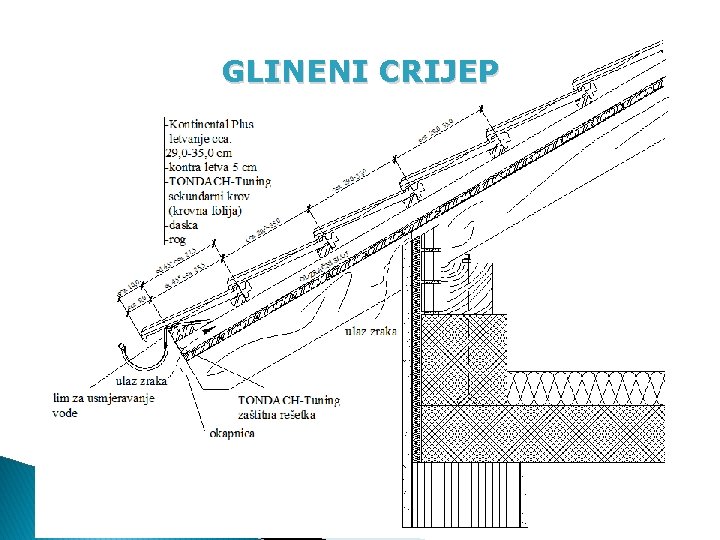

GLINENI CRIJEP

GLINENI CRIJEP

GLINENI CRIJEP

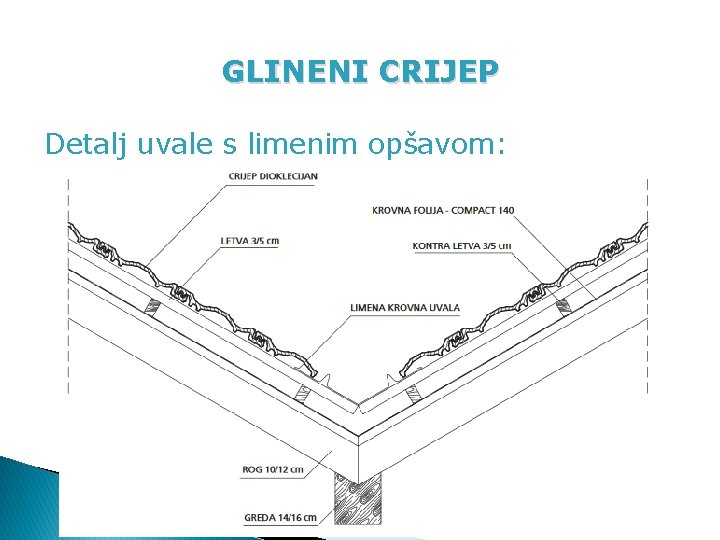

GLINENI CRIJEP Detalj uvale s limenim opšavom:

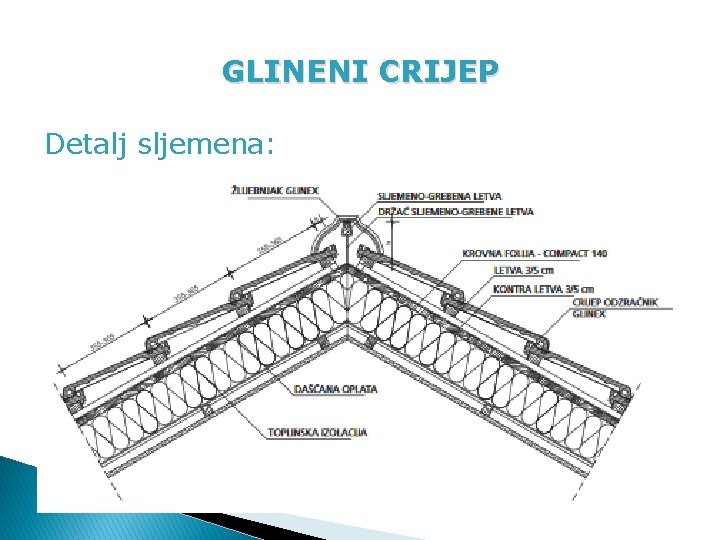

GLINENI CRIJEP Detalj sljemena:

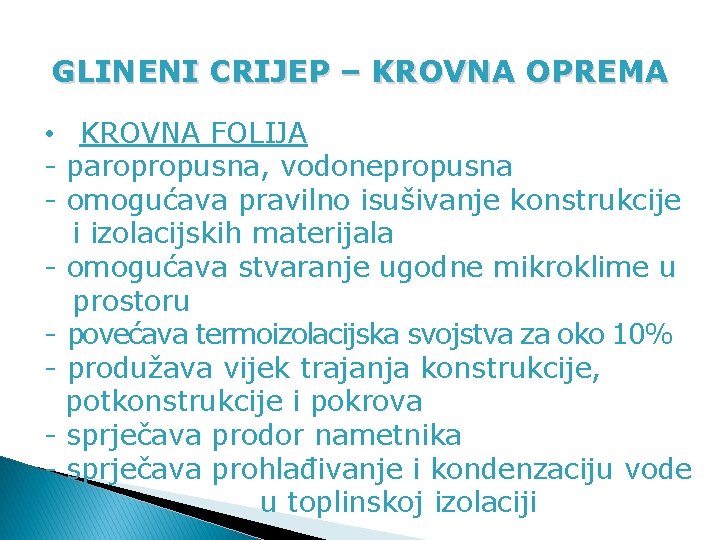

GLINENI CRIJEP – KROVNA OPREMA • KROVNA FOLIJA - paropropusna, vodonepropusna - omogućava pravilno isušivanje konstrukcije i izolacijskih materijala - omogućava stvaranje ugodne mikroklime u prostoru - povećava termoizolacijska svojstva za oko 10% - produžava vijek trajanja konstrukcije, potkonstrukcije i pokrova - sprječava prodor nametnika - sprječava prohlađivanje i kondenzaciju vode u toplinskoj izolaciji

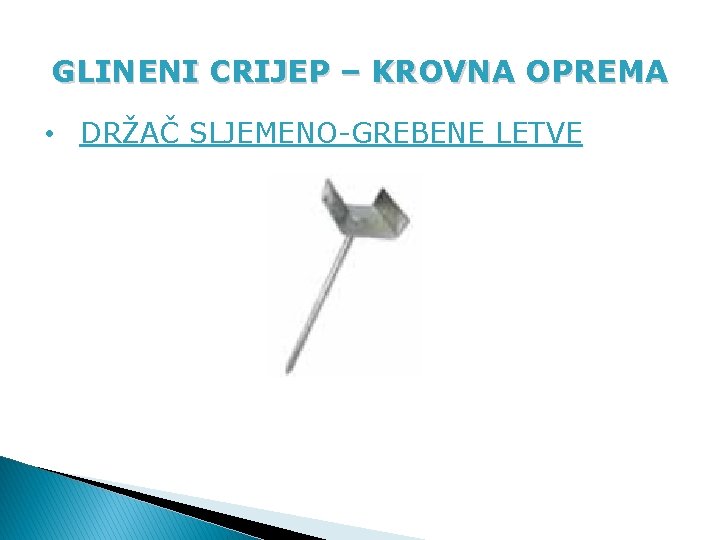

GLINENI CRIJEP – KROVNA OPREMA • DRŽAČ SLJEMENO-GREBENE LETVE

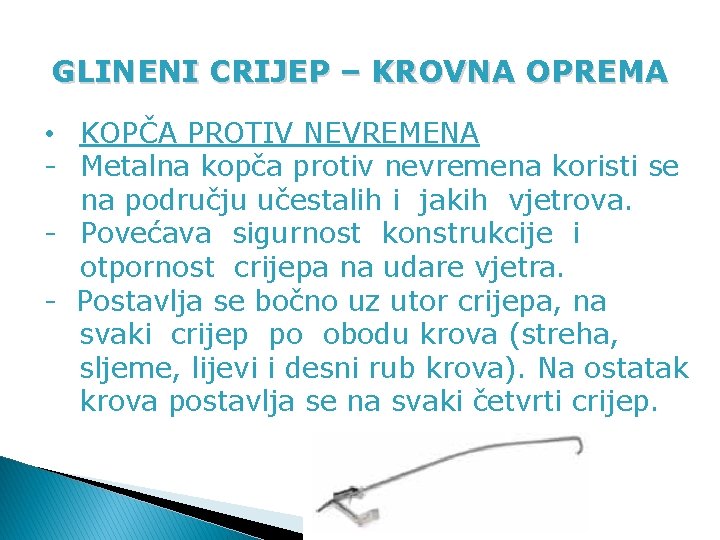

GLINENI CRIJEP – KROVNA OPREMA • KOPČA PROTIV NEVREMENA - Metalna kopča protiv nevremena koristi se na području učestalih i jakih vjetrova. - Povećava sigurnost konstrukcije i otpornost crijepa na udare vjetra. - Postavlja se bočno uz utor crijepa, na svaki crijep po obodu krova (streha, sljeme, lijevi i desni rub krova). Na ostatak krova postavlja se na svaki četvrti crijep.

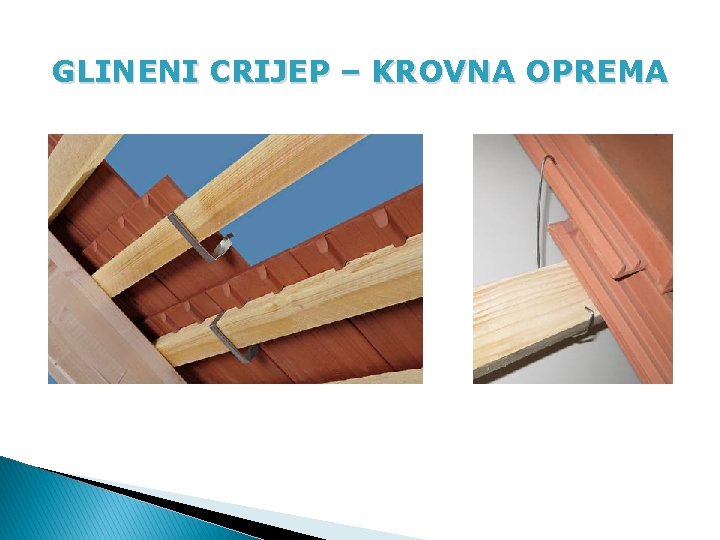

GLINENI CRIJEP – KROVNA OPREMA

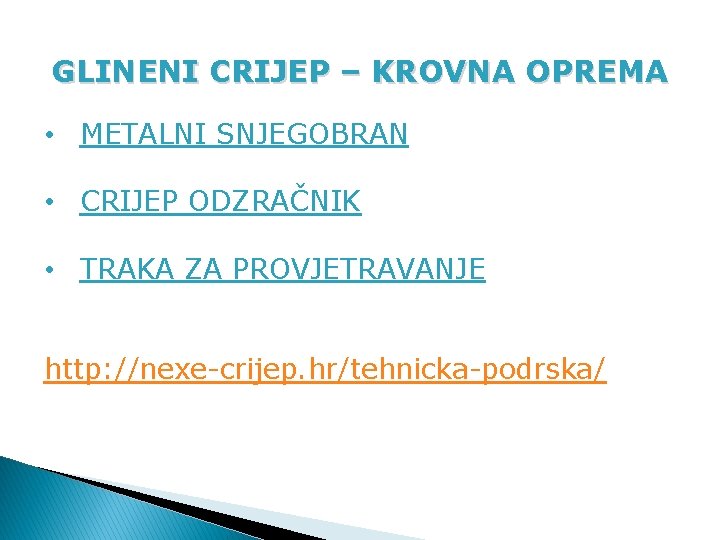

GLINENI CRIJEP – KROVNA OPREMA • METALNI SNJEGOBRAN • CRIJEP ODZRAČNIK • TRAKA ZA PROVJETRAVANJE http: //nexe-crijep. hr/tehnicka-podrska/

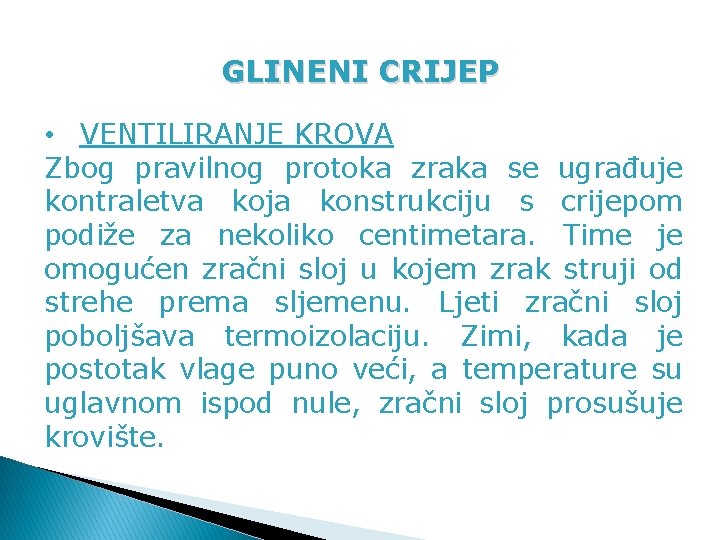

GLINENI CRIJEP • VENTILIRANJE KROVA Zbog pravilnog protoka zraka se ugrađuje kontraletva koja konstrukciju s crijepom podiže za nekoliko centimetara. Time je omogućen zračni sloj u kojem zrak struji od strehe prema sljemenu. Ljeti zračni sloj poboljšava termoizolaciju. Zimi, kada je postotak vlage puno veći, a temperature su uglavnom ispod nule, zračni sloj prosušuje krovište.

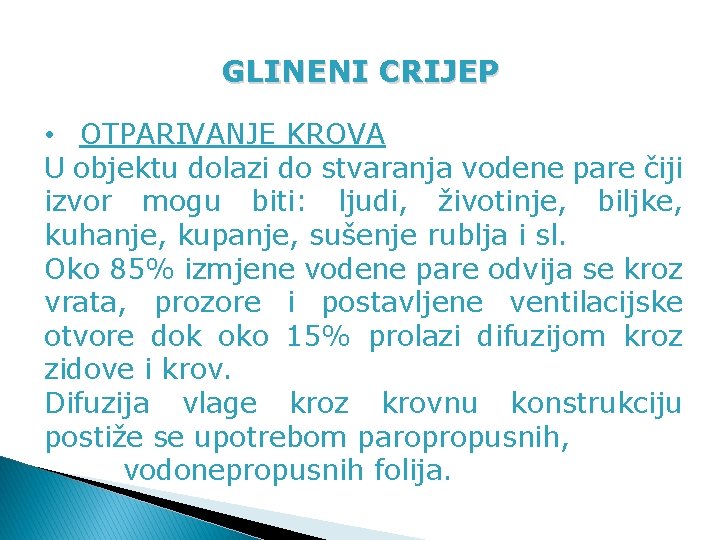

GLINENI CRIJEP • OTPARIVANJE KROVA U objektu dolazi do stvaranja vodene pare čiji izvor mogu biti: ljudi, životinje, biljke, kuhanje, kupanje, sušenje rublja i sl. Oko 85% izmjene vodene pare odvija se kroz vrata, prozore i postavljene ventilacijske otvore dok oko 15% prolazi difuzijom kroz zidove i krov. Difuzija vlage kroz krovnu konstrukciju postiže se upotrebom paropropusnih, vodonepropusnih folija.

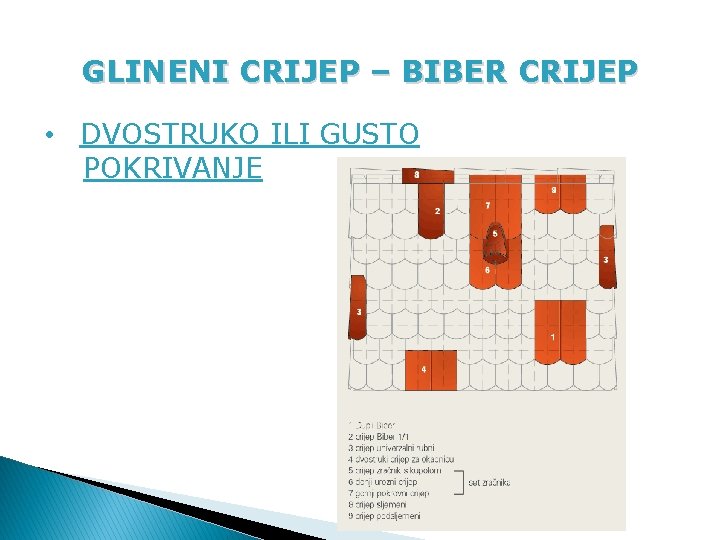

GLINENI CRIJEP – BIBER CRIJEP • DVOSTRUKO ILI GUSTO POKRIVANJE

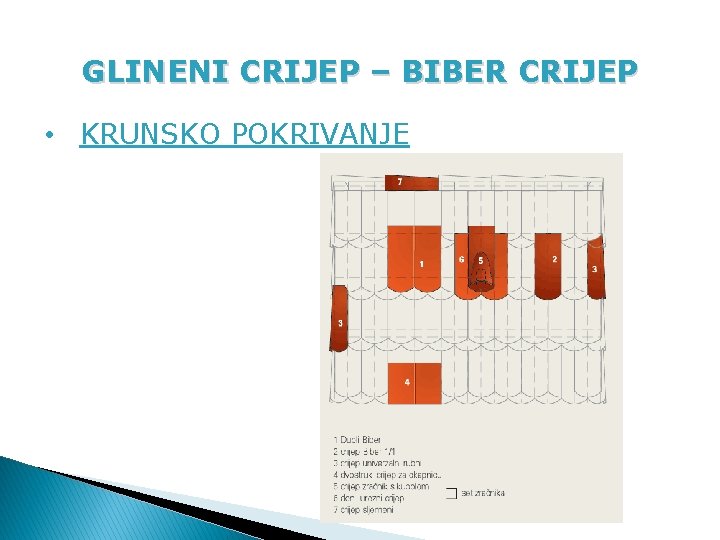

GLINENI CRIJEP – BIBER CRIJEP • KRUNSKO POKRIVANJE

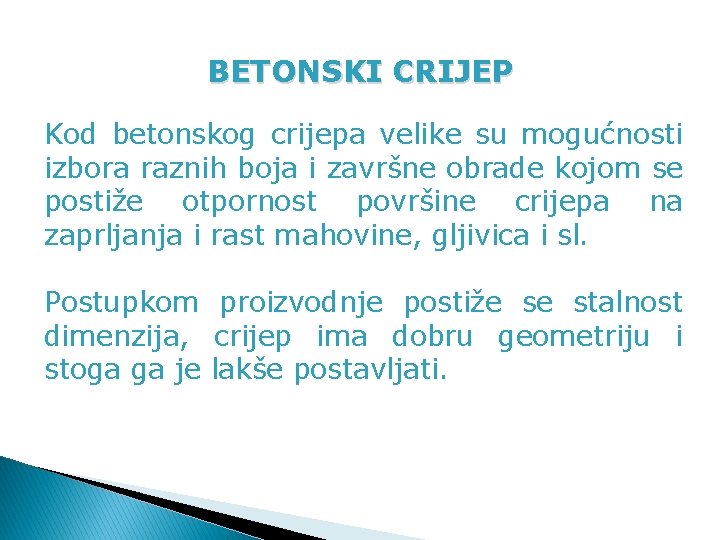

BETONSKI CRIJEP Kod betonskog crijepa velike su mogućnosti izbora raznih boja i završne obrade kojom se postiže otpornost površine crijepa na zaprljanja i rast mahovine, gljivica i sl. Postupkom proizvodnje postiže se stalnost dimenzija, crijep ima dobru geometriju i stoga ga je lakše postavljati.

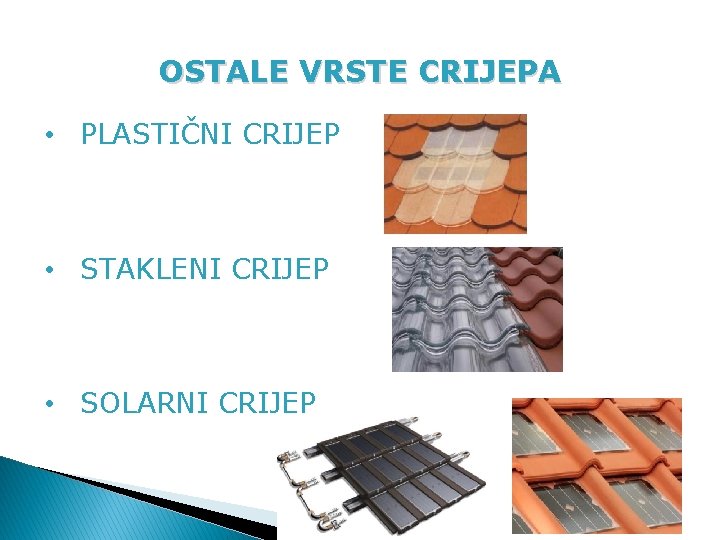

OSTALE VRSTE CRIJEPA • PLASTIČNI CRIJEP • STAKLENI CRIJEP • SOLARNI CRIJEP

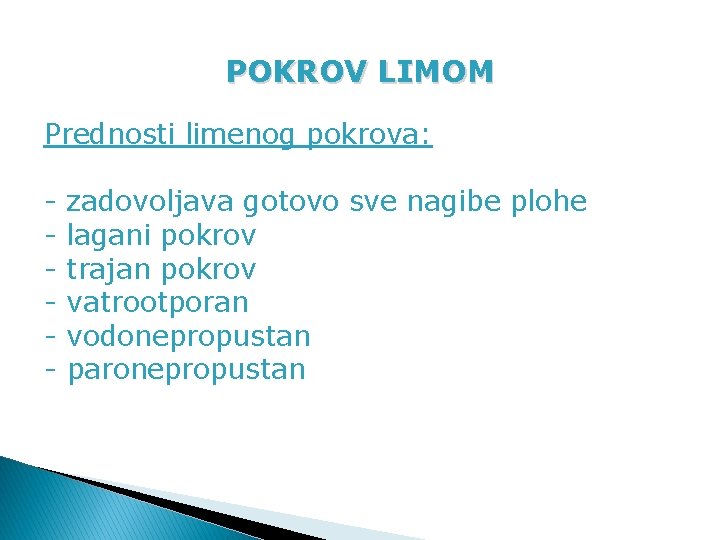

POKROV LIMOM Prednosti limenog pokrova: - zadovoljava gotovo sve nagibe plohe lagani pokrov trajan pokrov vatrootporan vodonepropustan paronepropustan

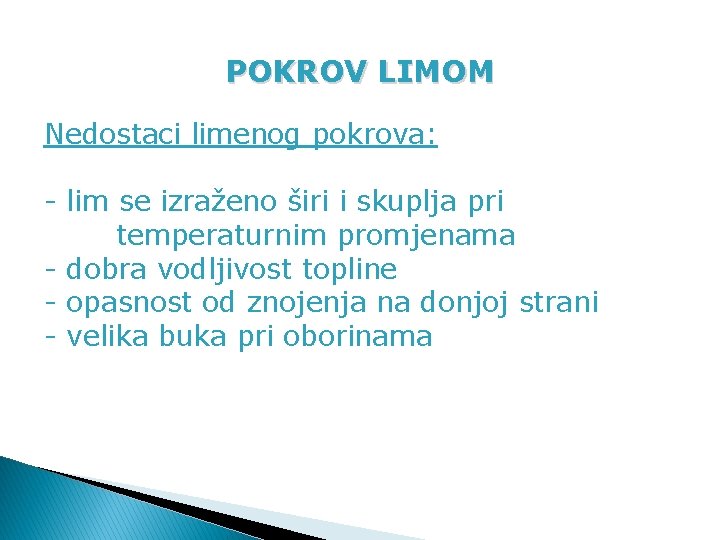

POKROV LIMOM Nedostaci limenog pokrova: - lim se izraženo širi i skuplja pri temperaturnim promjenama - dobra vodljivost topline - opasnost od znojenja na donjoj strani - velika buka pri oborinama

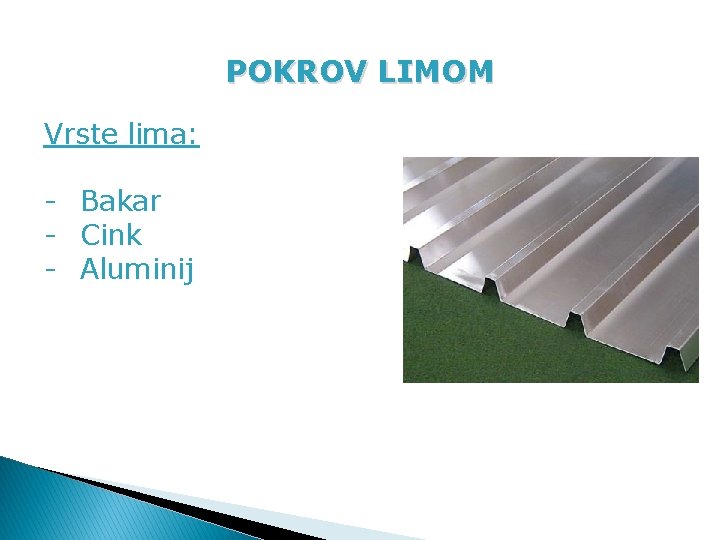

POKROV LIMOM Vrste lima: - Bakar - Cink - Aluminij

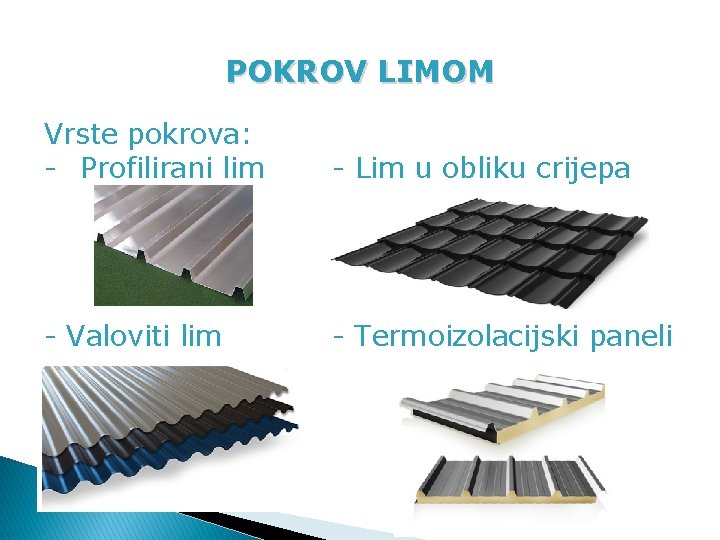

POKROV LIMOM Vrste pokrova: - Profilirani lim - Lim u obliku crijepa - Valoviti lim - Termoizolacijski paneli

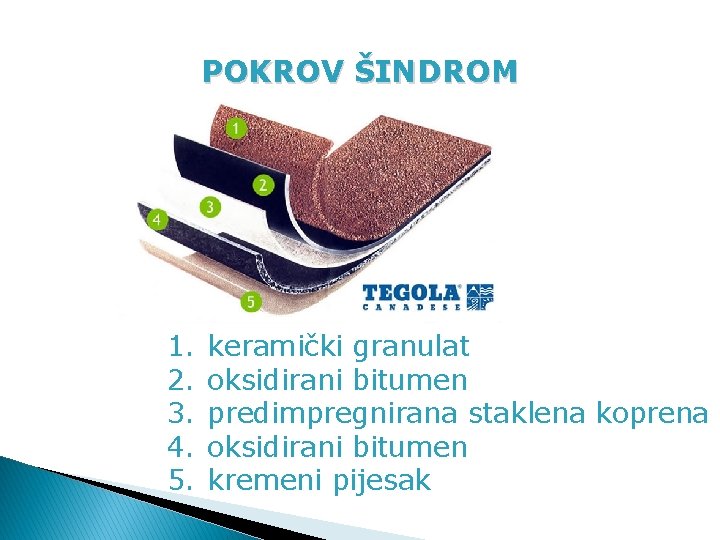

POKROV ŠINDROM 1. 2. 3. 4. 5. keramički granulat oksidirani bitumen predimpregnirana staklena koprena oksidirani bitumen kremeni pijesak

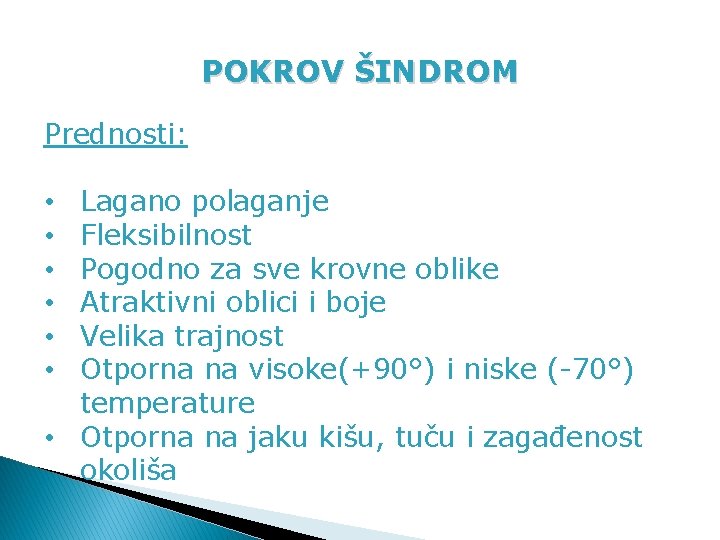

POKROV ŠINDROM Prednosti: Lagano polaganje Fleksibilnost Pogodno za sve krovne oblike Atraktivni oblici i boje Velika trajnost Otporna na visoke(+90°) i niske (-70°) temperature • Otporna na jaku kišu, tuču i zagađenost okoliša • • •

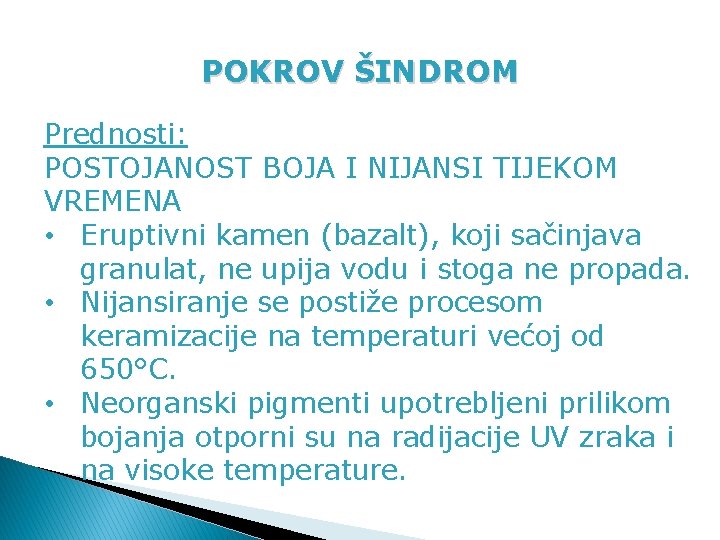

POKROV ŠINDROM Prednosti: POSTOJANOST BOJA I NIJANSI TIJEKOM VREMENA • Eruptivni kamen (bazalt), koji sačinjava granulat, ne upija vodu i stoga ne propada. • Nijansiranje se postiže procesom keramizacije na temperaturi većoj od 650°C. • Neorganski pigmenti upotrebljeni prilikom bojanja otporni su na radijacije UV zraka i na visoke temperature.

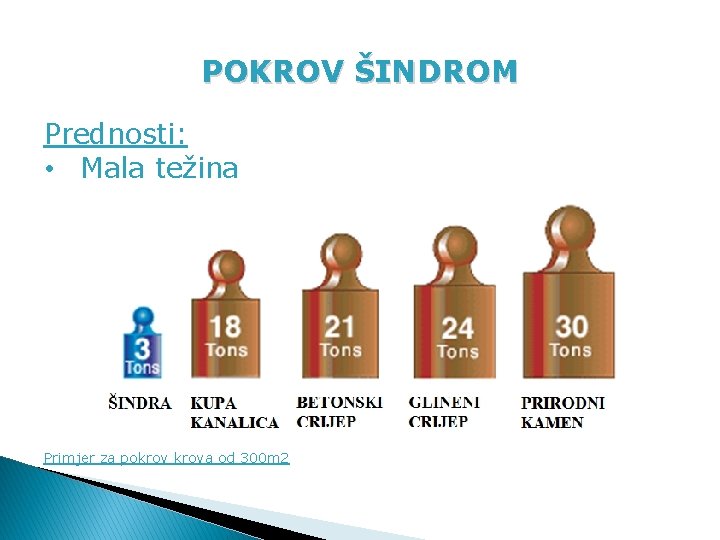

POKROV ŠINDROM Prednosti: • Mala težina Primjer za pokrova od 300 m 2

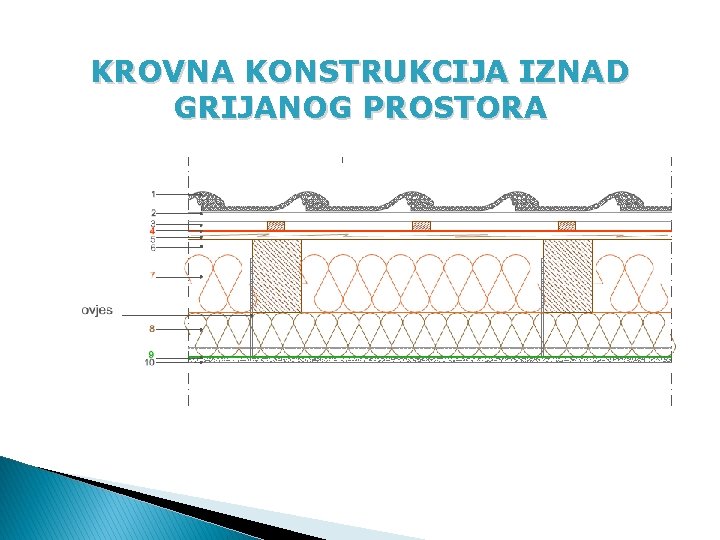

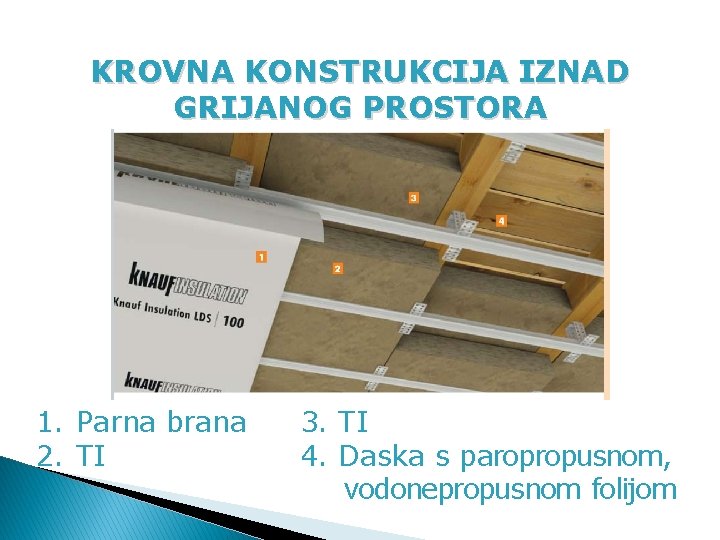

KROVNA KONSTRUKCIJA IZNAD GRIJANOG PROSTORA 1. Parna brana 2. TI 3. TI 4. Daska s paropropusnom, vodonepropusnom folijom

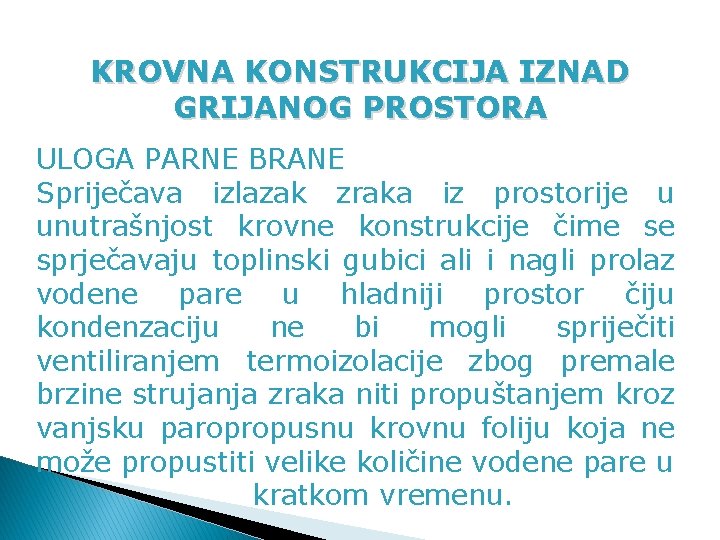

KROVNA KONSTRUKCIJA IZNAD GRIJANOG PROSTORA ULOGA PARNE BRANE Spriječava izlazak zraka iz prostorije u unutrašnjost krovne konstrukcije čime se sprječavaju toplinski gubici ali i nagli prolaz vodene pare u hladniji prostor čiju kondenzaciju ne bi mogli spriječiti ventiliranjem termoizolacije zbog premale brzine strujanja zraka niti propuštanjem kroz vanjsku paropropusnu krovnu foliju koja ne može propustiti velike količine vodene pare u kratkom vremenu.

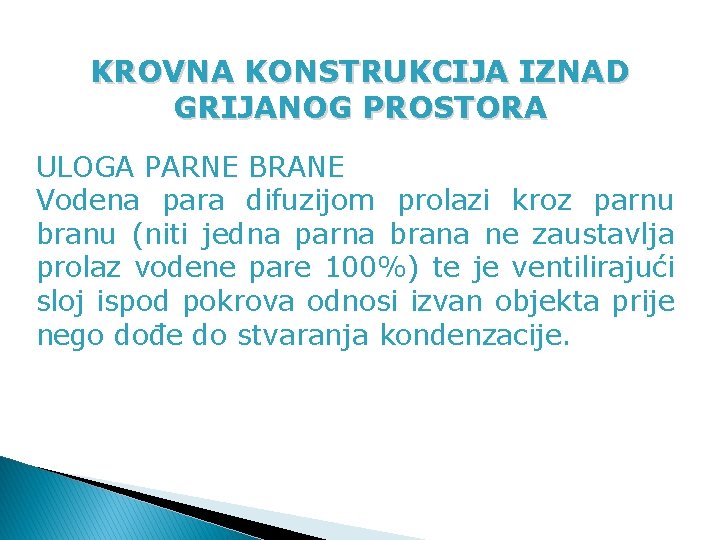

KROVNA KONSTRUKCIJA IZNAD GRIJANOG PROSTORA ULOGA PARNE BRANE Vodena para difuzijom prolazi kroz parnu branu (niti jedna parna brana ne zaustavlja prolaz vodene pare 100%) te je ventilirajući sloj ispod pokrova odnosi izvan objekta prije nego dođe do stvaranja kondenzacije.

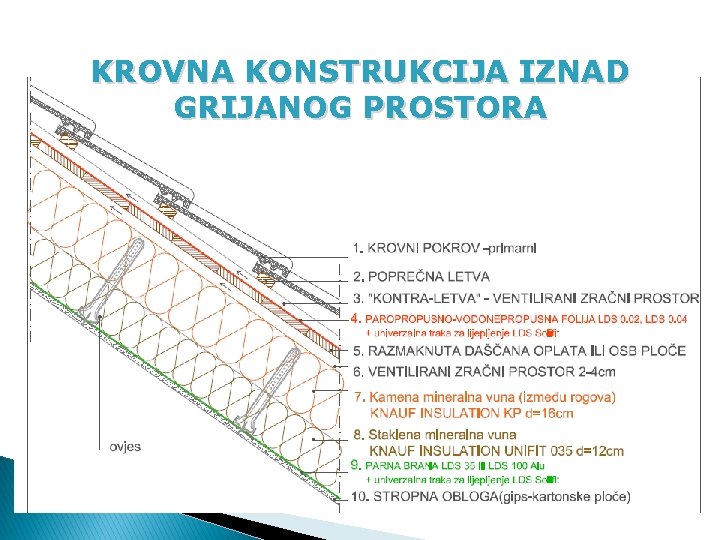

KROVNA KONSTRUKCIJA IZNAD GRIJANOG PROSTORA

KROVNA KONSTRUKCIJA IZNAD GRIJANOG PROSTORA
