Kontrolne karte Kako ih napraviti Primer Kontrolna karta

Kontrolne karte Kako ih napraviti? Primer Kontrolna karta za metodu analize ukupnog organskog ugljenika (TOC) – X karta PREDMET: OBEZBEĐENJE KVALITETA U LABORATORIJI ZA ISPITIVANJE ŽIVOTNE SREDINE Dr Aleksandra Tubić, vanredni profesor Univerzitet u Novom Sadu, Prirodno-matematički fakultet, Trg Dositeja Obradovića 3, 21000 Novi Sad Ovaj projekat je finansiran uz podršku Evropske komisije. Ova publikacija odražava samo stavove autora, a Komisija se ne može smatrati odgovornom za upotrebu informacija sadržanih u njoj.

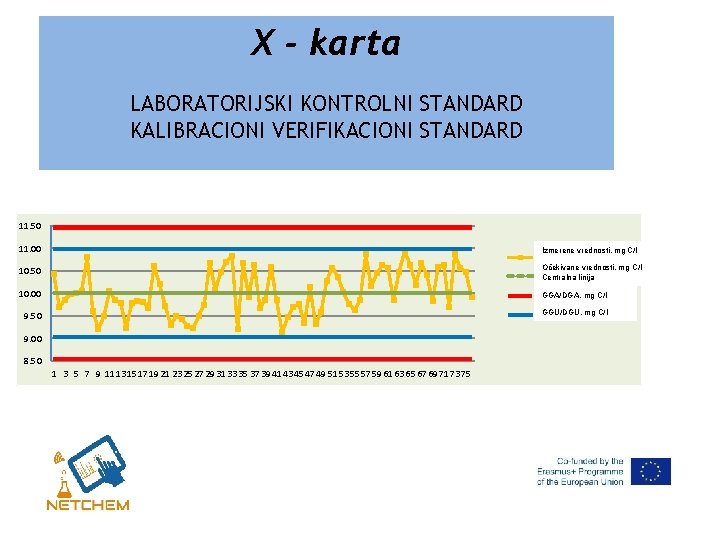

X - karta LABORATORIJSKI KONTROLNI STANDARD KALIBRACIONI VERIFIKACIONI STANDARD 11. 50 11. 00 Izmerene vrednosti, mg C/l Izmerena vrednost mg/l Očekivane vrednosti, mg C/l 10. 50 Očekivana vrednost, CL Centralna linija 10. 00 GGA/DGA, mg C/l GGA 9. 50 GGU/DGU, mg C/l GGU 9. 00 8. 50 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 47 49 51 53 55 57 59 61 63 65 67 69 71 73 75

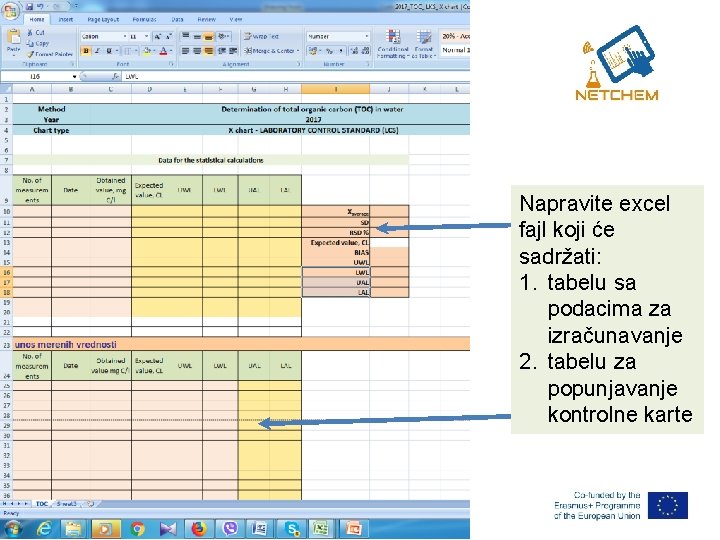

Napravite excel fajl koji će sadržati: 1. tabelu sa podacima za izračunavanje 2. tabelu za popunjavanje kontrolne karte

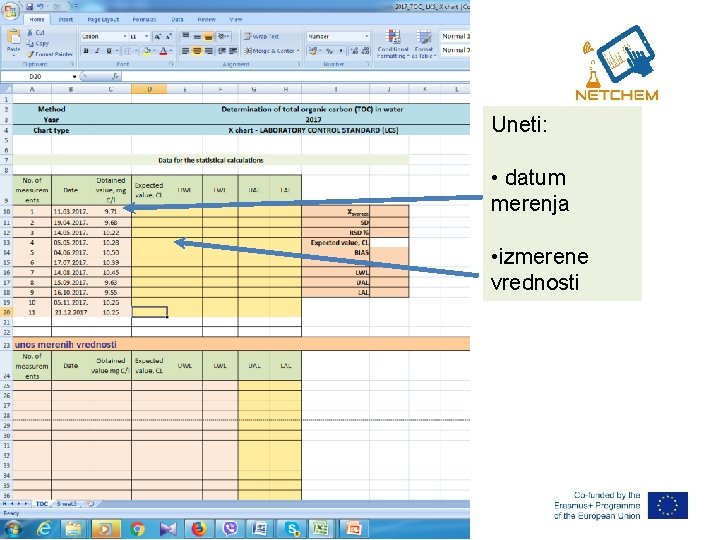

Uneti: • datum merenja • izmerene vrednosti

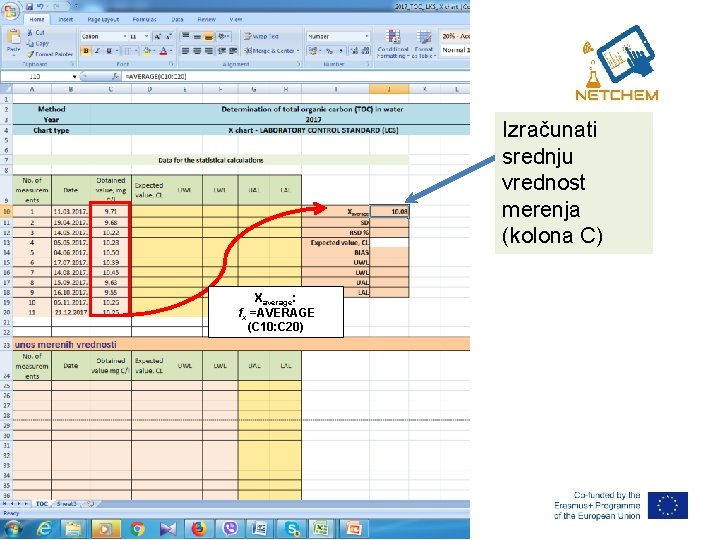

Izračunati srednju vrednost merenja (kolona C) Xaverage: fx =AVERAGE (C 10: C 20)

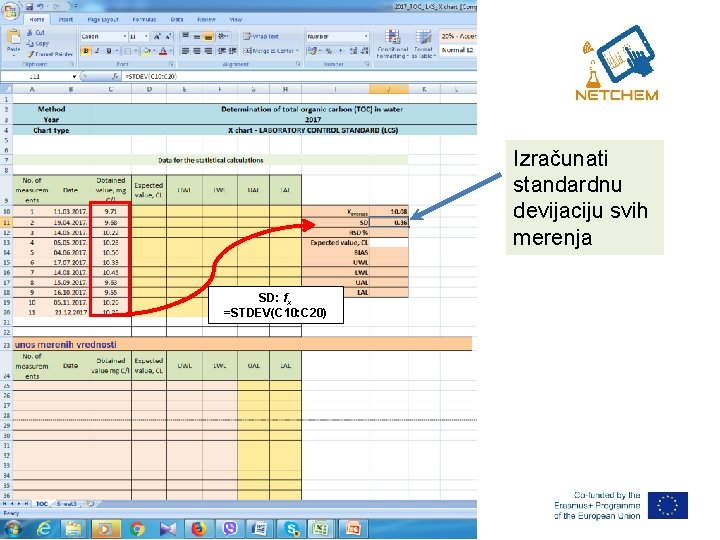

Izračunati standardnu devijaciju svih merenja RSD = SD: (J 11/J 0)*100 fx =STDEV(C 10: C 20)

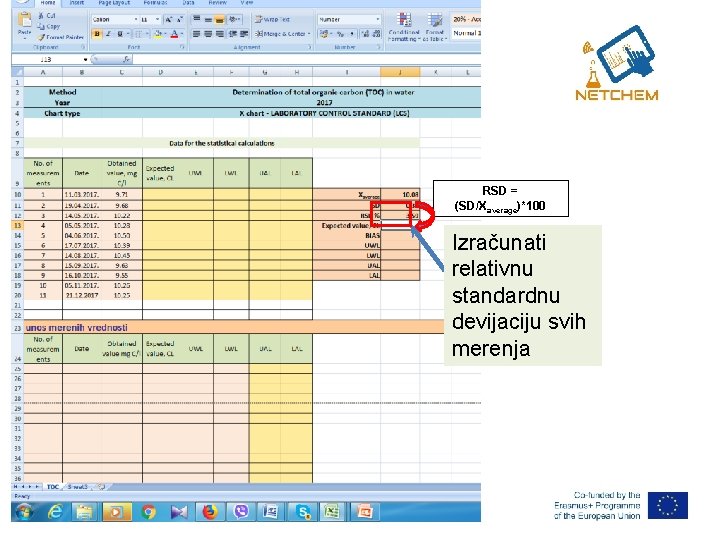

RSD = (SD/Xaverage)*100 Izračunati relativnu standardnu devijaciju svih merenja

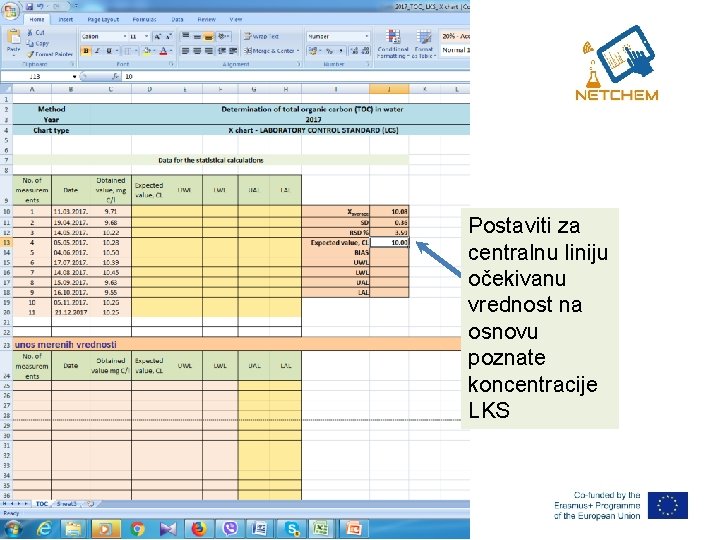

Postaviti za centralnu liniju očekivanu vrednost na osnovu poznate koncentracije LKS

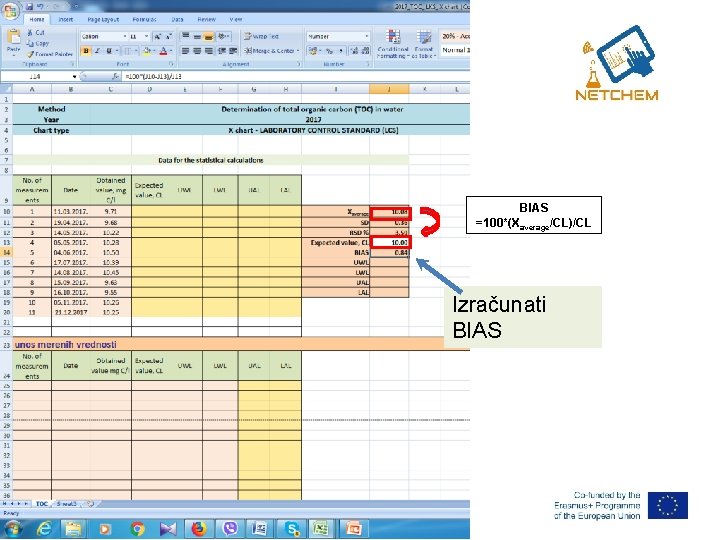

BIAS =100*(Xaverage/CL)/CL Izračunati BIAS

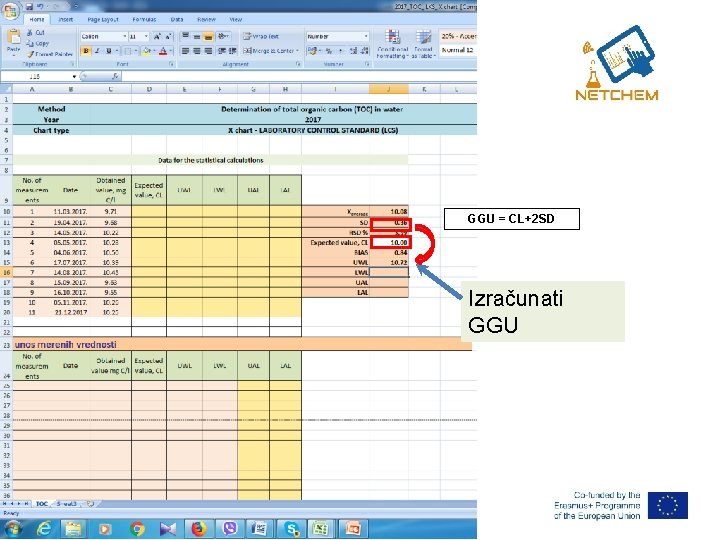

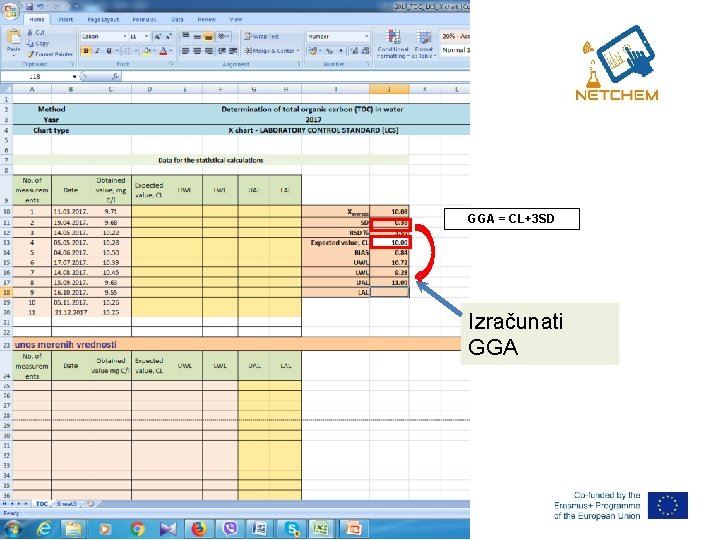

GGU = CL+2 SD Izračunati GGU

DGU = CL-2 SD Izračunati DGU

GGA = CL+3 SD Izračunati GGA

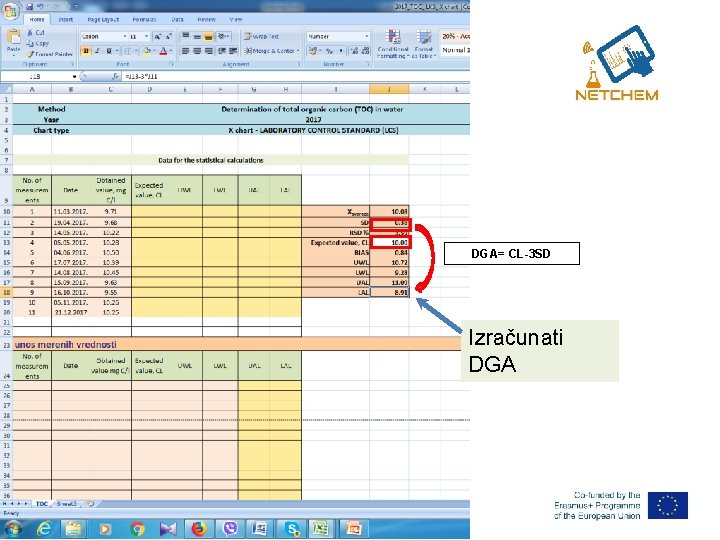

DGA= CL-3 SD Izračunati DGA

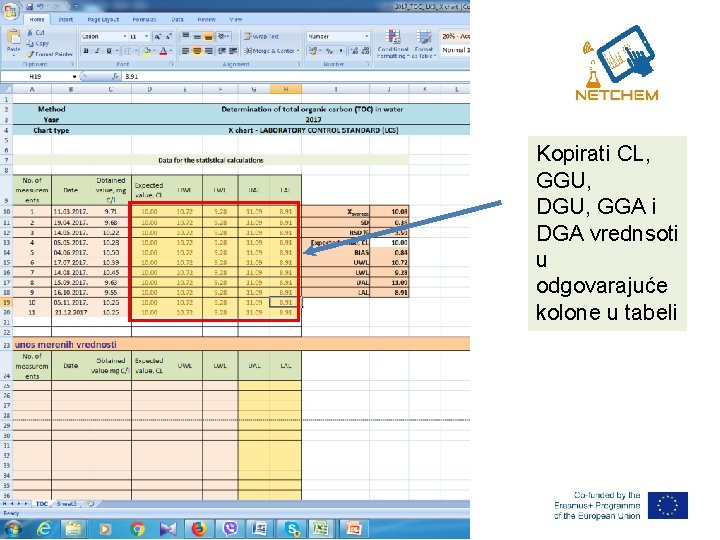

Kopirati CL, GGU, DGU, GGA i DGA vrednsoti u odgovarajuće kolone u tabeli

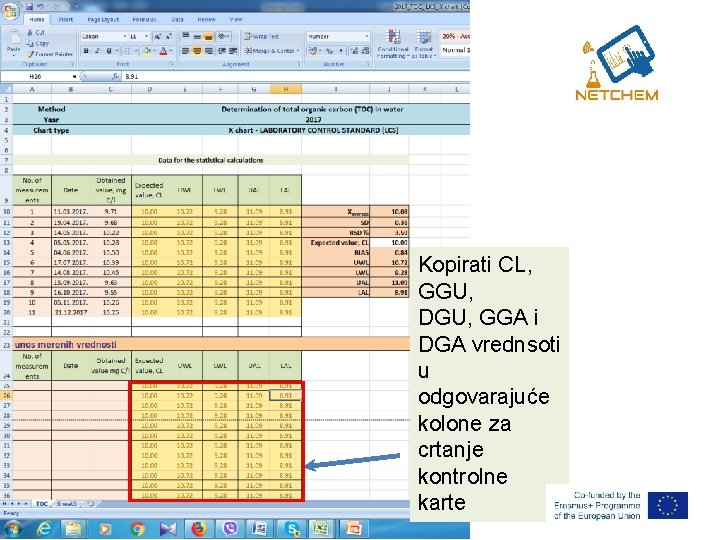

Kopirati CL, GGU, DGU, GGA i DGA vrednsoti u odgovarajuće kolone za crtanje kontrolne karte

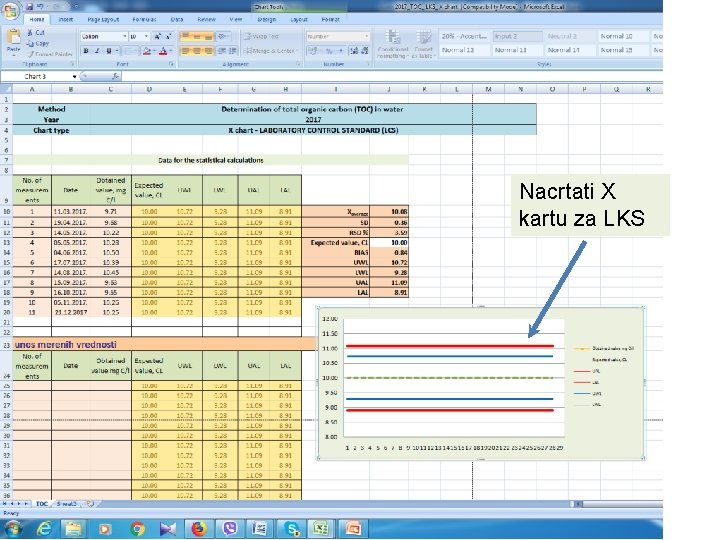

Nacrtati X kartu za LKS

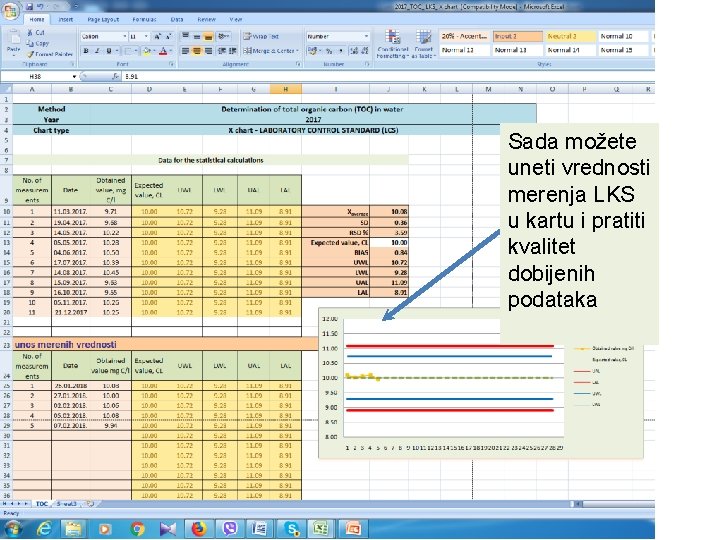

Sada možete uneti vrednosti merenja LKS u kartu i pratiti kvalitet dobijenih podataka
