8 UPOZNAJMO ELEKTRIČNI STRUJNI KRUG Šibenik

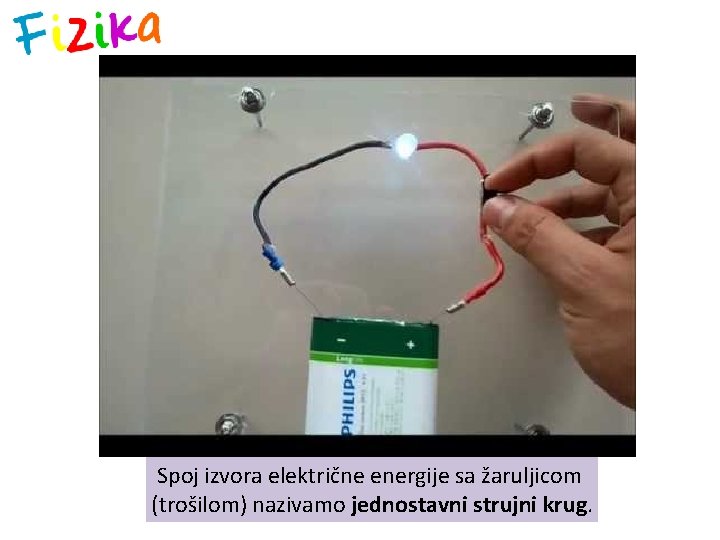

Spoj izvora električne energije sa žaruljicom (trošilom) nazivamo jednostavni strujni krug.

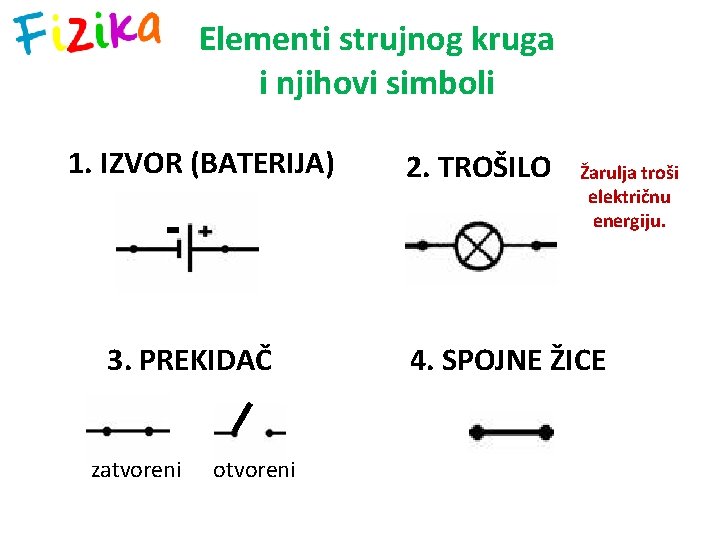

Elementi strujnog kruga i njihovi simboli 1. IZVOR (BATERIJA) 3. PREKIDAČ zatvoreni otvoreni 2. TROŠILO Žarulja troši električnu energiju. 4. SPOJNE ŽICE

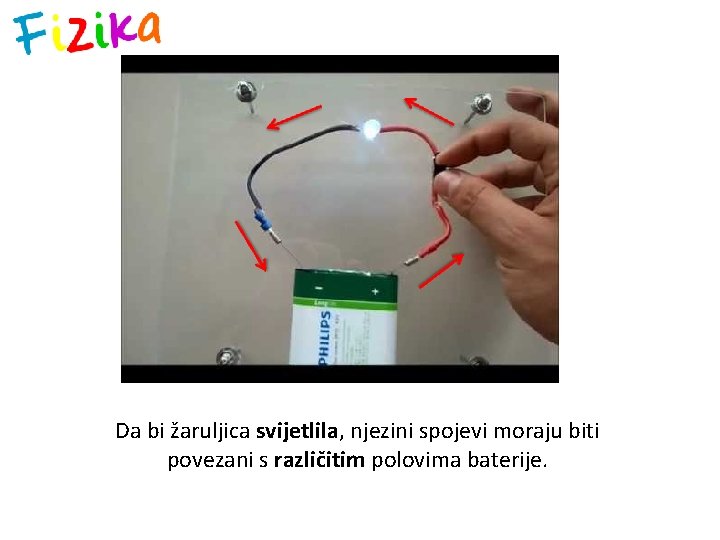

Da bi žaruljica svijetlila, njezini spojevi moraju biti povezani s različitim polovima baterije.

SHEMA jednostavnog strujnog kruga Zatvoreni strujni krug Otvoreni strujni krug

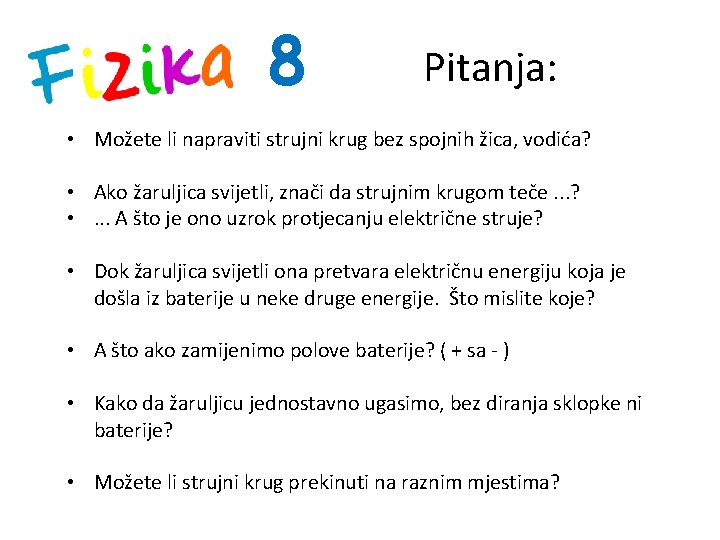

8 Pitanja: • Možete li napraviti strujni krug bez spojnih žica, vodića? • Ako žaruljica svijetli, znači da strujnim krugom teče. . . ? • . . . A što je ono uzrok protjecanju električne struje? • Dok žaruljica svijetli ona pretvara električnu energiju koja je došla iz baterije u neke druge energije. Što mislite koje? • A što ako zamijenimo polove baterije? ( + sa - ) • Kako da žaruljicu jednostavno ugasimo, bez diranja sklopke ni baterije? • Možete li strujni krug prekinuti na raznim mjestima?

8 ELEKTRIČNI VODIČI I IZOLATORI Šibenik

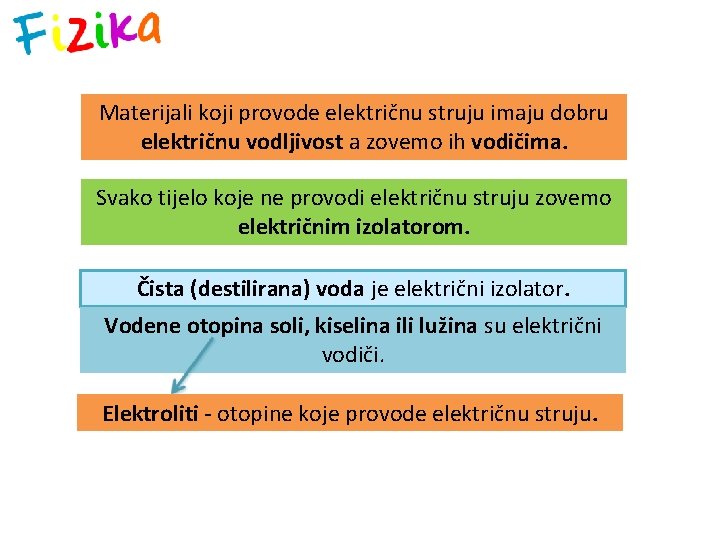

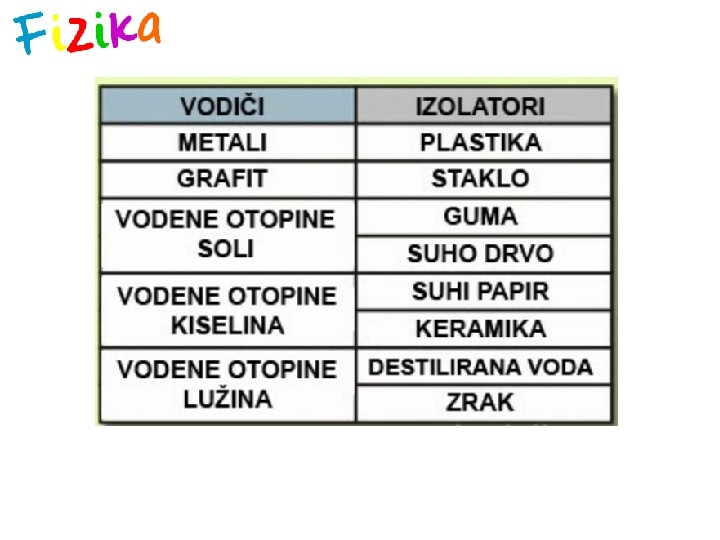

Materijali koji provode električnu struju imaju dobru električnu vodljivost a zovemo ih vodičima. Svako tijelo koje ne provodi električnu struju zovemo električnim izolatorom. Čista (destilirana) voda je električni izolator. Vodene otopina soli, kiselina ili lužina su električni vodiči. Elektroliti - otopine koje provode električnu struju.

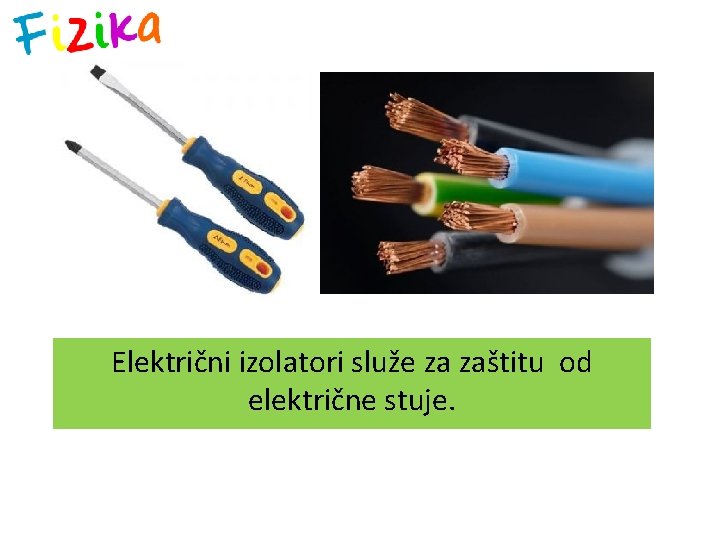

Električni izolatori služe za zaštitu od električne stuje.
