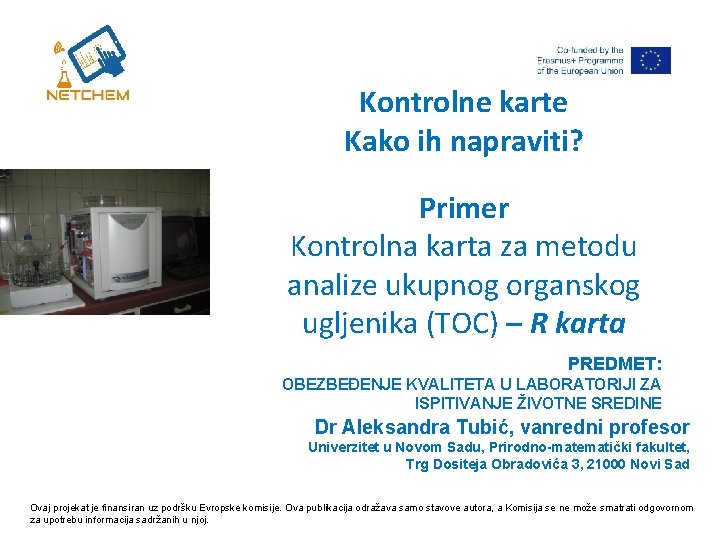

Kontrolne karte Kako ih napraviti? Primer Kontrolna karta za metodu analize ukupnog organskog ugljenika (TOC) – R karta PREDMET: OBEZBEĐENJE KVALITETA U LABORATORIJI ZA ISPITIVANJE ŽIVOTNE SREDINE Dr Aleksandra Tubić, vanredni profesor Univerzitet u Novom Sadu, Prirodno-matematički fakultet, Trg Dositeja Obradovića 3, 21000 Novi Sad Ovaj projekat je finansiran uz podršku Evropske komisije. Ova publikacija odražava samo stavove autora, a Komisija se ne može smatrati odgovornom za upotrebu informacija sadržanih u njoj.

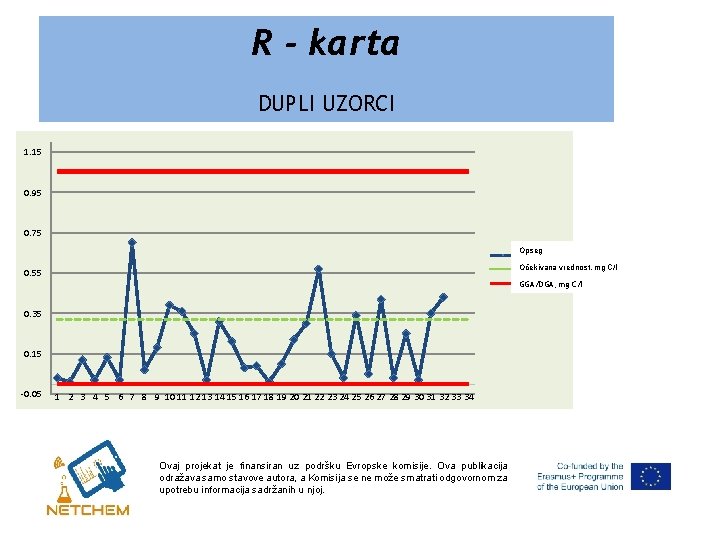

R - karta DUPLI UZORCI 1. 15 0. 95 0. 75 Opseg opseg, ng/l Očekivana vrednost, Expected value, CL 0. 55 UAL GGA/DGA, 0. 35 0. 15 -0. 05 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 Ovaj projekat je finansiran uz podršku Evropske komisije. Ova publikacija odražava samo stavove autora, a Komisija se ne može smatrati odgovornom za upotrebu informacija sadržanih u njoj. mg C/l

Napravite excel fajl koji će sadržati: 1. tabelu sa podacima za izračunavanje 2. tabelu za popunjavanje kontrolne karte

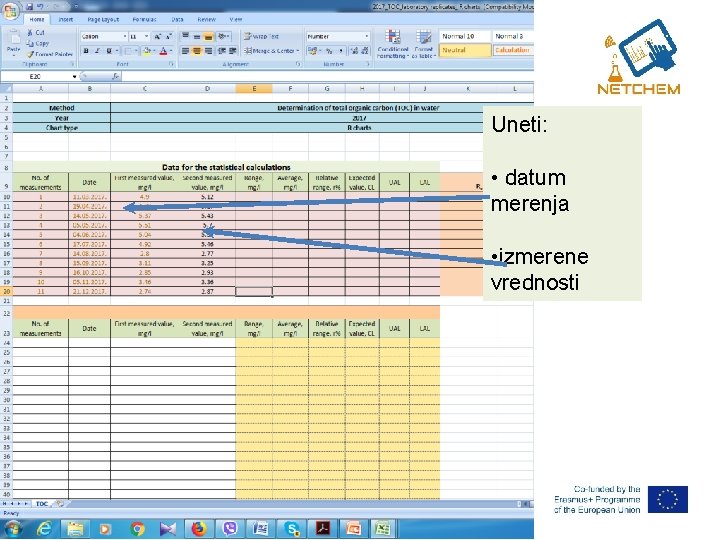

Uneti: • datum merenja • izmerene vrednosti

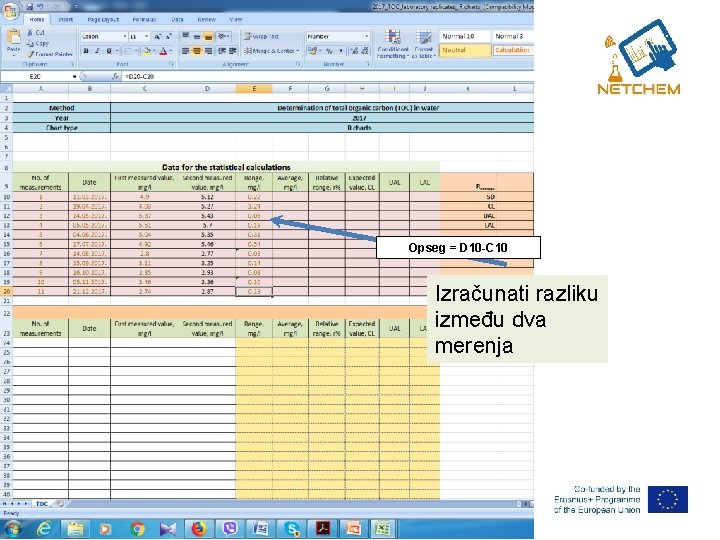

Opseg = D 10 -C 10 Izračunati razliku između dva merenja

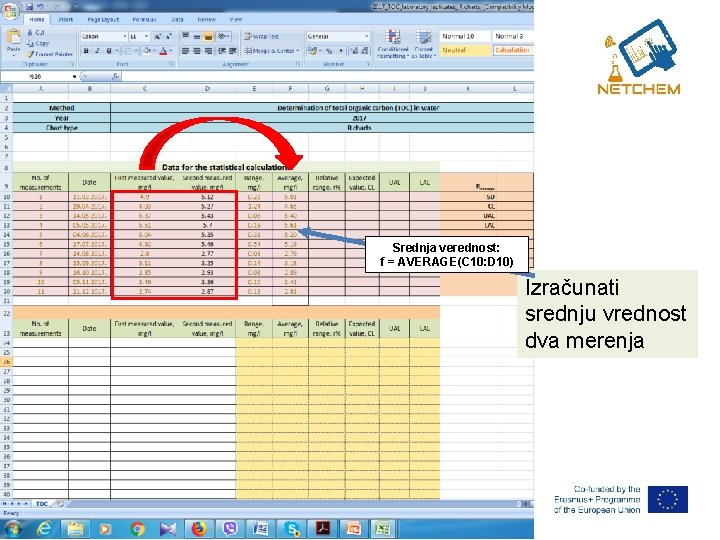

Srednja verednost: f = AVERAGE(C 10: D 10) Izračunati srednju vrednost dva merenja

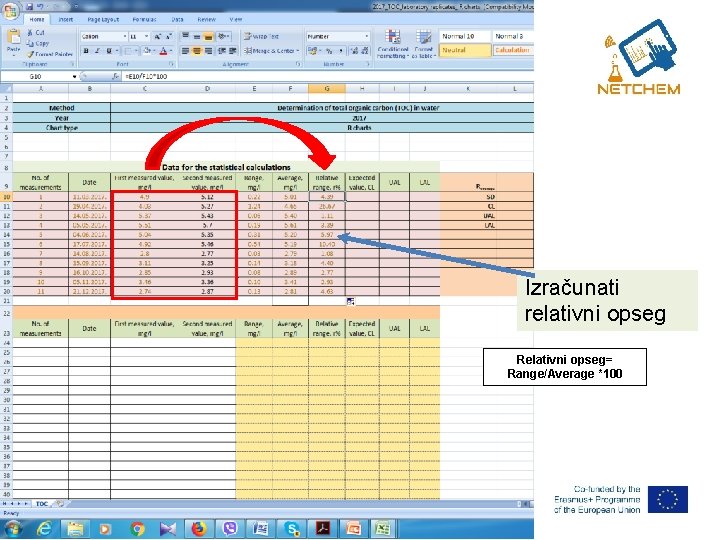

Izračunati relativni opseg Relativni opseg= Range/Average *100

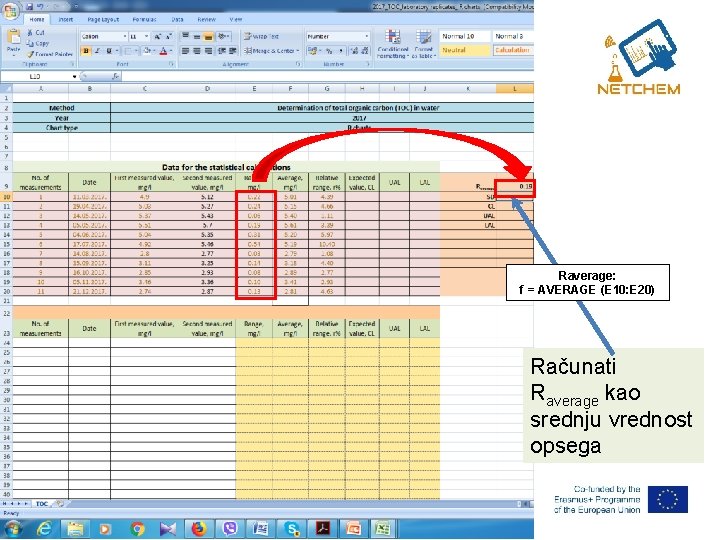

Raverage: f = AVERAGE (E 10: E 20) Računati Raverage kao srednju vrednost opsega

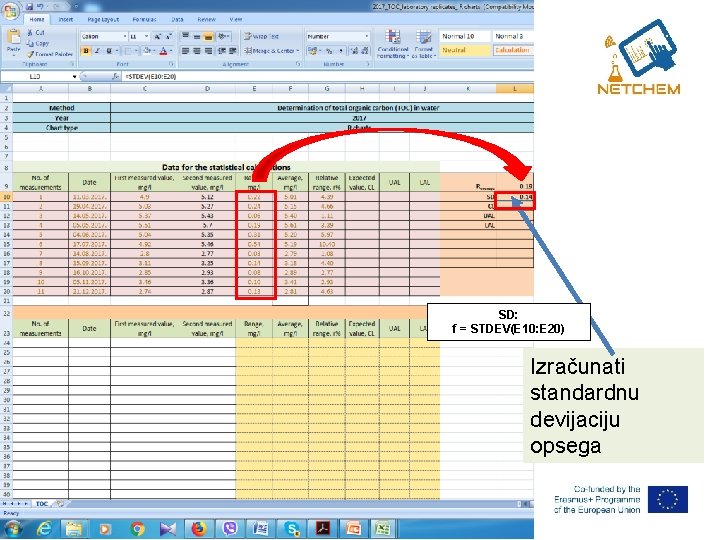

SD: f = STDEV(E 10: E 20) Izračunati standardnu devijaciju opsega

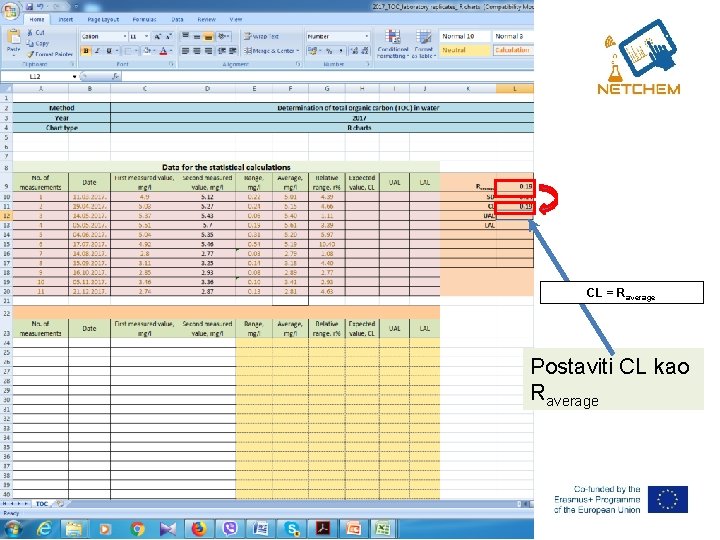

CL = Raverage Postaviti CL kao Raverage

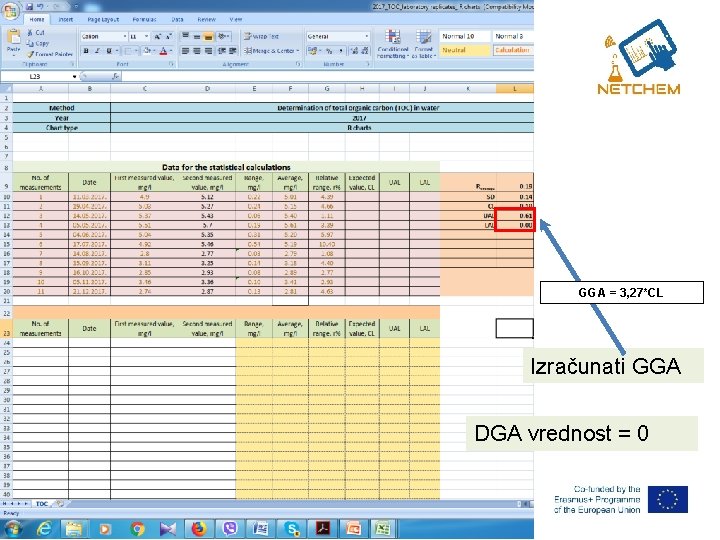

GGA = 3, 27*CL Izračunati GGA DGA vrednost = 0

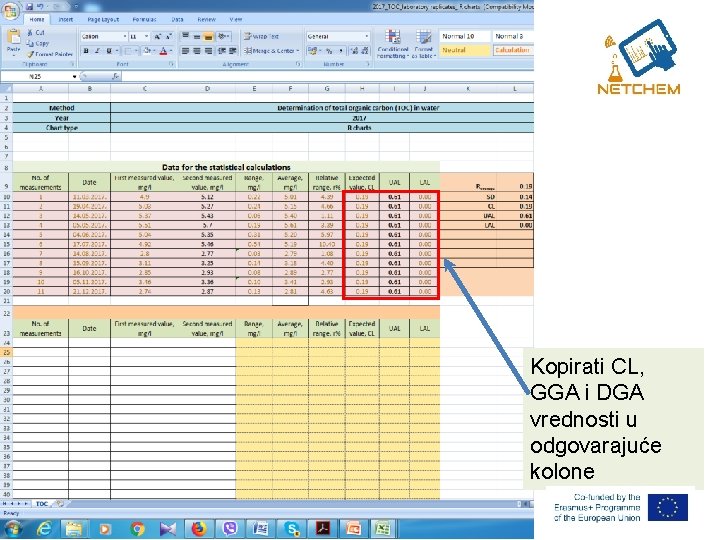

Kopirati CL, GGA i DGA vrednosti u odgovarajuće kolone

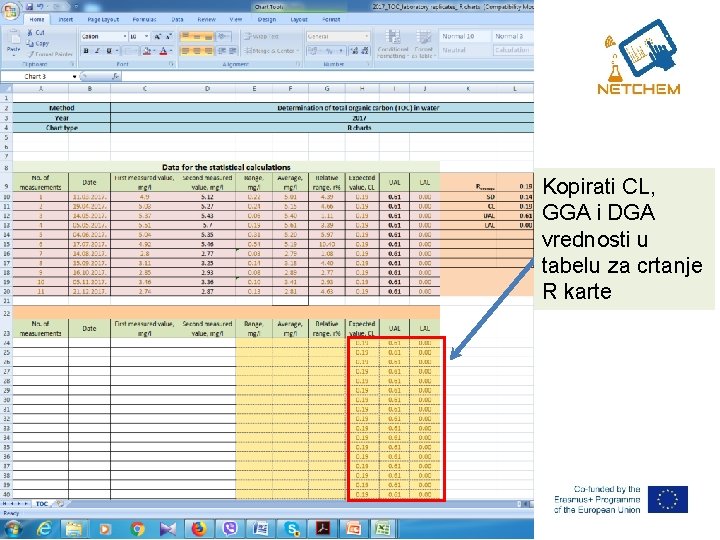

Kopirati CL, GGA i DGA vrednosti u tabelu za crtanje R karte

Nacrtati R kartu Ovaj projekat je finansiran uz podršku Evropske komisije. Ova publikacija odražava samo stavove autora, a Komisija se ne može smatrati odgovornom za upotrebu informacija sadržanih u njoj.

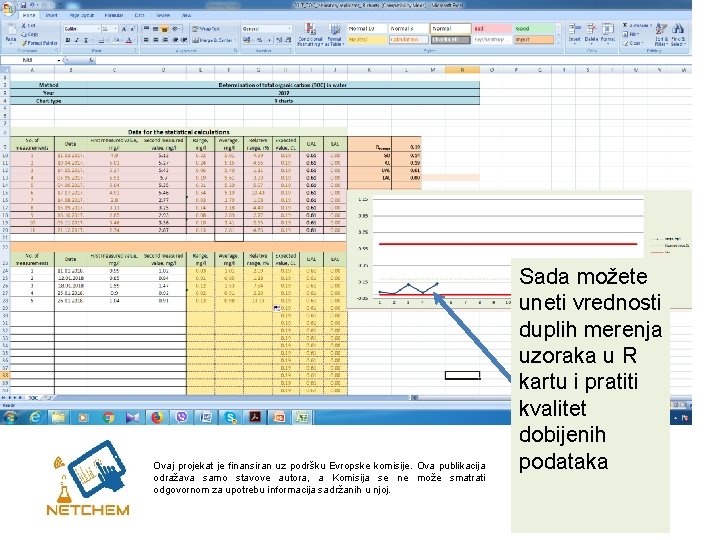

Ovaj projekat je finansiran uz podršku Evropske komisije. Ova publikacija odražava samo stavove autora, a Komisija se ne može smatrati odgovornom za upotrebu informacija sadržanih u njoj. Sada možete uneti vrednosti duplih merenja uzoraka u R kartu i pratiti kvalitet dobijenih podataka
