IPSec IP Security Protocol Henri Koskenheimo 0301508
Taustaa • IP (Internet Protocol) ei tarjoa suojaa • IPSec kehitettiin tuomaan IP: lle turvallisuusominaisuuksia • IPSec tukee sekä IPv 4: ää että IPv 6: tta • IP: n päällä kulkeva liikenne, kuten TCP ja UDP, voidaan suojata IPSecillä • IPSec voidaan konfiguroida sekä päätelaitteeseen (PC) että reitittimeen • IPSec tunneli voidaan luoda • Päätelaitteesta toiseen päätelaitteeseen (end-to-end) • Päätelaitteesta reitittimeen • Reitittimien välille
IPSecin arkkitehtuuri Architecture ESP AH Encryption algorithm Authentication algorithm Domain of Interpretation Key Management Policy
IPSecin protokollat • IPSecillä on kaksi protokollaa: Authentication Header (AH) ja Encapsulating Security Payload (ESP) • AH varmistaa tiedon eheyden ja autentikoi käyttäjät • AH ei tarjoa luottamuksellisuutta, koska AH: ssa ei voi käyttää kryptausta • ESP sisältää myös luottamuksellisuuden • Paras suojaus saavutetaan, kun käytetään ESP: tä ja AH: ta samaan aikaan
FTP-liikenne ilman salausta
FTP-liikenne ESP: llä salattuna
IPSec moodit 1/2 Protokollia voidaan käyttää kahdessa eri moodissa: Transport ja Tunnel • Transport moodi • Suojaa ylemmän tason protokollat • Käytetään yleensä päätelaitteiden välillä
IPSec moodit 2/2 • Tunnel moodi • Suojaa koko IP-paketin • Käytetään yleensä reitittimien välillä
AH header Transport moodissa (IPv 4) Original IP header AH TCP Data Kaikki kentät autentikoitu, paitsi muuttuvat
ESP header Transport moodissa (IPv 4) Original IP header TCP Data ESP ESP TCP Data Trailer Header Auth Kryptattu Autentikoitu
AH header Tunnel moodissa (IPv 4) Original IP header New IP header AH Original IP header TCP Data Kaikki kentät autentikoitu, paitsi ”New IP headerin” muuttuvat

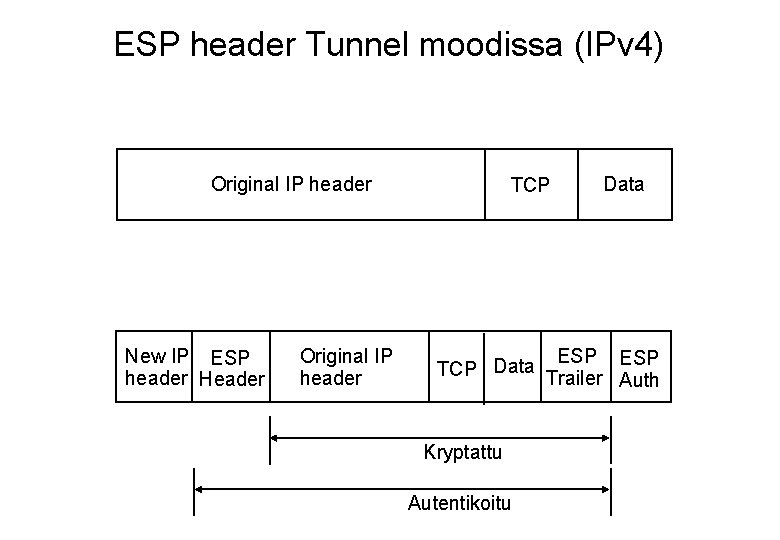

ESP header Tunnel moodissa (IPv 4) Original IP header New IP ESP header Header Original IP header TCP Data ESP TCP Data Trailer Auth Kryptattu Autentikoitu

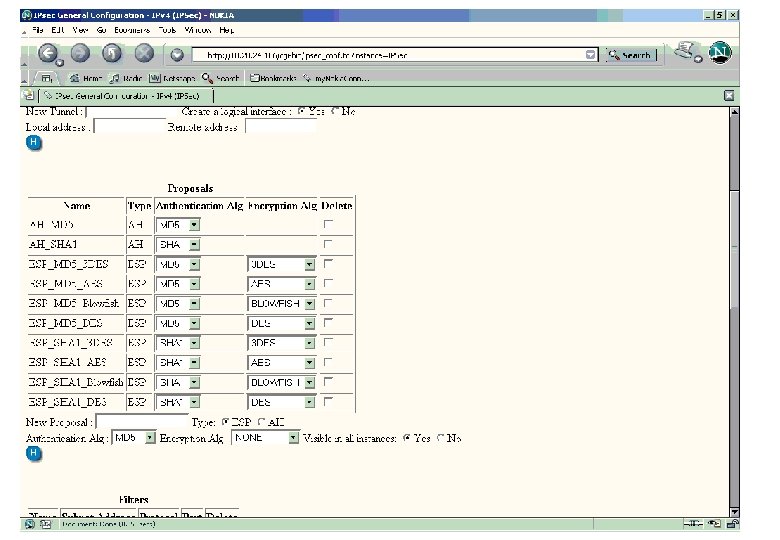

Autentikointi- ja kryptausalgoritmeja • Autentikointialgoritmeja • MD 5 (Message Digest 5) • SHA 1 (Secure Hash Algorithm 1) • Kryptausalgoritmeja • AES (Advanced Encryption Standard) • DES (Data Encryption Standard) • 3 DES • Blowfish
Internet Key Exchange (IKE) • IKEn tarkoitus on muodostaa IPSec-yhteys kahden koneen välille ja neuvotella avaimet • IKE jakautuu kahteen eri vaiheeseen • Vaihe 1 • Osapuolten autentikointi (Pre-shared key tai sertifikaatti) • Salatun yhteyden luominen avainten vaihtoa varten • Vaihe 2 • Avainten neuvottelu
Sertifikaatin verifiointi
Digitaalinen allekirjoitus
IP-paketin prosessointi • Ulos lähtevä paketti • IP-paketin kulkiessa transport kerrokselta IP kerrokselle, se sovitetaan IPSecin suodattimeen • Jos joku kriteeri täyttyy, paketti voidaan salata, olla salaamatta tai pudottaa pois • Kriteereitä ovat: • Lähettäjän IP-osoite • Vastaanottajan IP-osoite • Käytettävä protokolla • Käytettävä portti • Systeemin nimi • Sisään tuleva paketti • Kun paketti saapuu, tarkistetaan onko se IPSec-paketti, sitten tarkistetaan pitäisikö sen olla IPSec-paketti • Hylätään, päästetään läpi, salataan tai puretaan

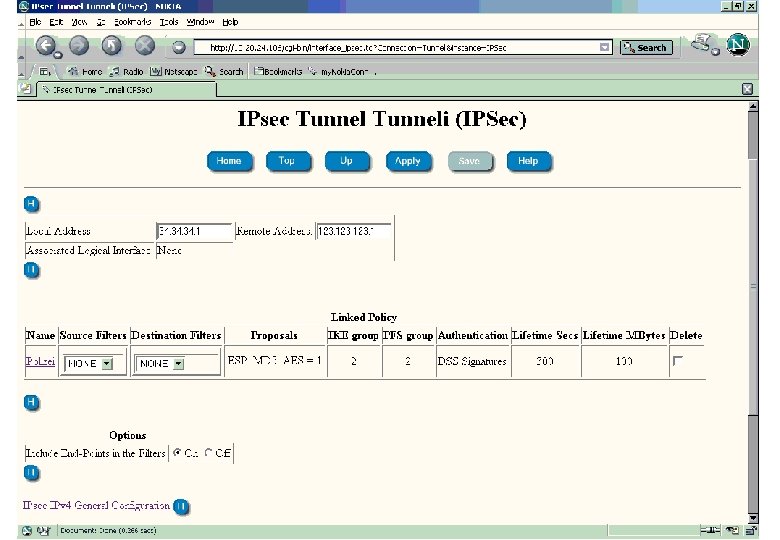

IPSec toteutuksia • Päätelaitteet • Windows • Linux Free. S/WAN • Free. BSD Raccoon • HP-UX • Sun Solaris • Reitittimet • Nokia • Cisco
