FICHE SYNOPSIS DUN PROJET PLURITECHNIQUE ENCADRE PPE Noms

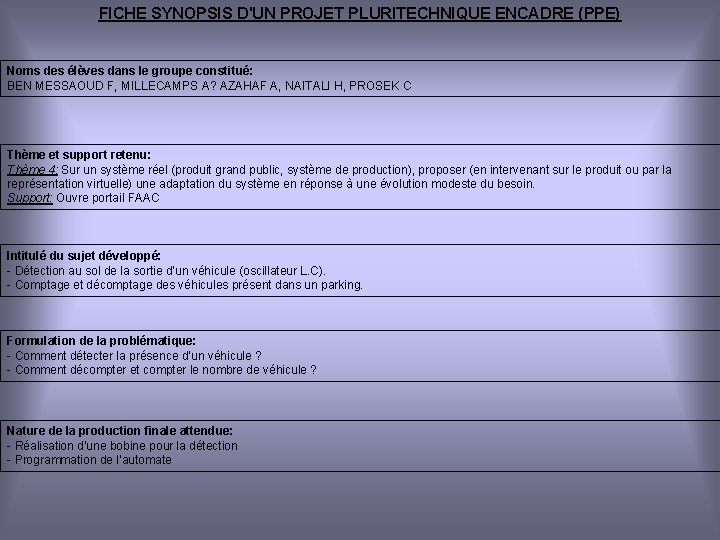

FICHE SYNOPSIS D'UN PROJET PLURITECHNIQUE ENCADRE (PPE) Noms des élèves dans le groupe constitué: BEN MESSAOUD F, MILLECAMPS A? AZAHAF A, NAITALI H, PROSEK C Thème et support retenu: Thème 4: Sur un système réel (produit grand public, système de production), proposer (en intervenant sur le produit ou par la représentation virtuelle) une adaptation du système en réponse à une évolution modeste du besoin. Support: Ouvre portail FAAC Intitulé du sujet développé: - Détection au sol de la sortie d’un véhicule (oscillateur L. C). - Comptage et décomptage des véhicules présent dans un parking. Formulation de la problématique: - Comment détecter la présence d’un véhicule ? - Comment décompter et compter le nombre de véhicule ? Nature de la production finale attendue: - Réalisation d’une bobine pour la détection - Programmation de l’automate

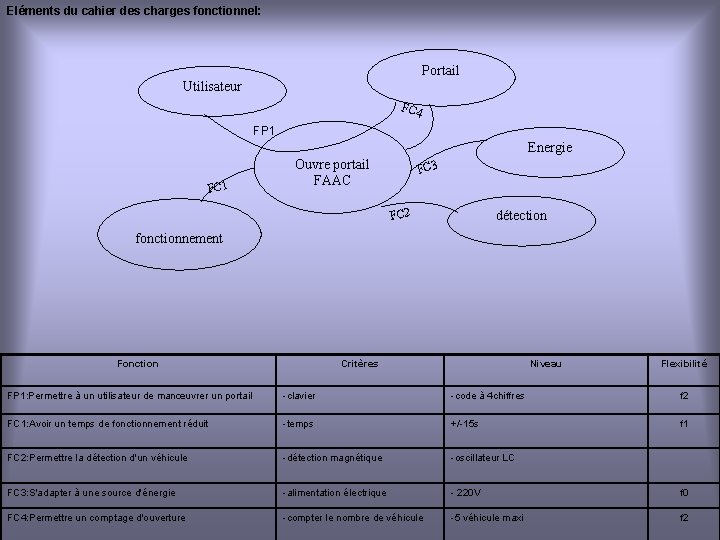

Eléments du cahier des charges fonctionnel: Portail Utilisateur FC 4 FP 1 Energie FC 1 Ouvre portail FAAC FC 3 FC 2 détection fonctionnement Fonction Critères Niveau Flexibilité FP 1: Permettre à un utilisateur de manœuvrer un portail -clavier -code à 4 chiffres f 2 FC 1: Avoir un temps de fonctionnement réduit -temps +/-15 s f 1 FC 2: Permettre la détection d'un véhicule -détection magnétique -oscillateur LC FC 3: S'adapter à une source d'énergie -alimentation électrique - 220 V f 0 FC 4: Permettre un comptage d'ouverture -compter le nombre de véhicule -5 véhicule maxi f 2

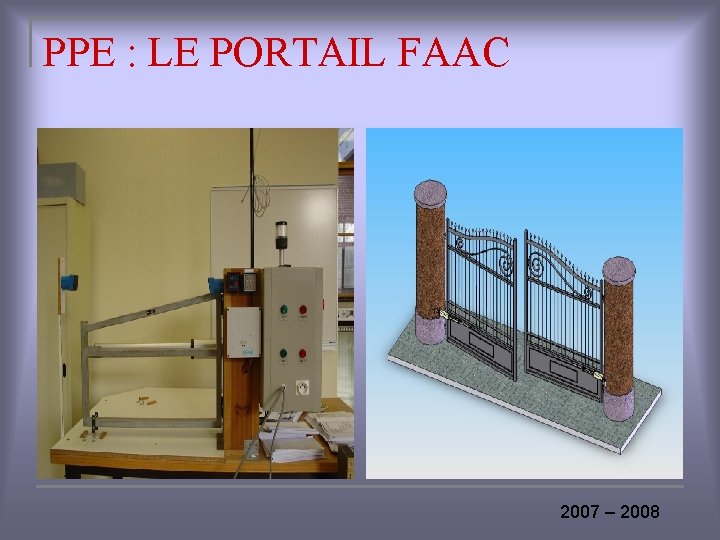

PPE : LE PORTAIL FAAC 2007 – 2008

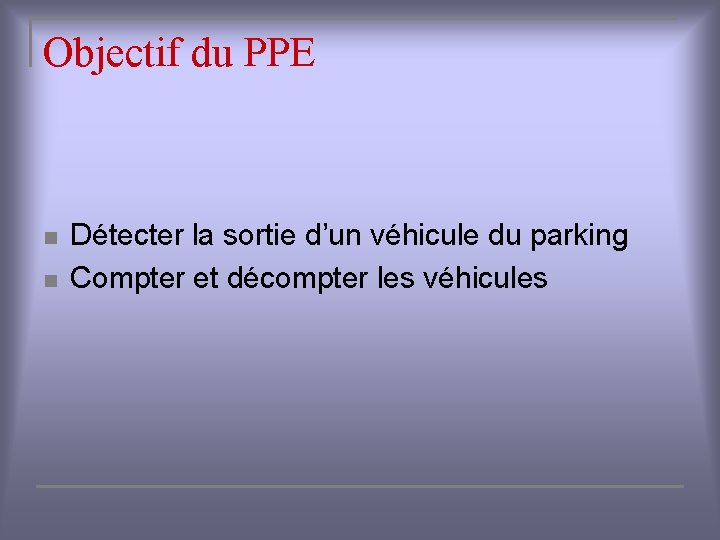

Objectif du PPE n n Détecter la sortie d’un véhicule du parking Compter et décompter les véhicules

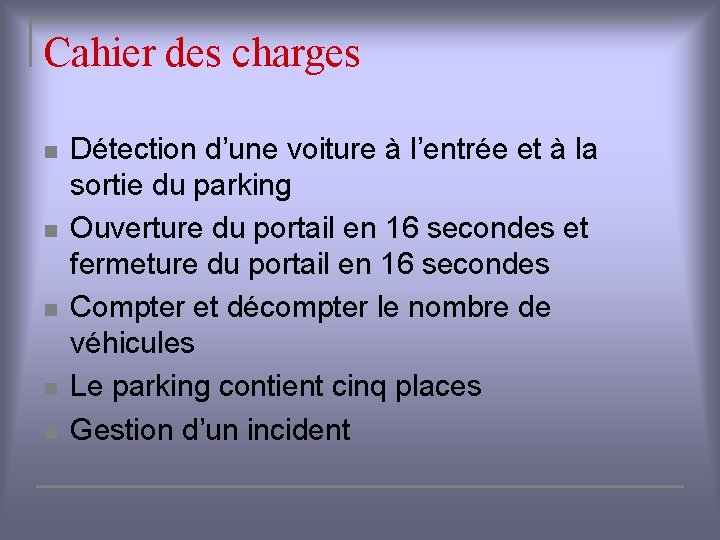

Cahier des charges n n n Détection d’une voiture à l’entrée et à la sortie du parking Ouverture du portail en 16 secondes et fermeture du portail en 16 secondes Compter et décompter le nombre de véhicules Le parking contient cinq places Gestion d’un incident

Sommaire n n Présentation du système Étude du montage électrique Programmation de l’automate Conclusion

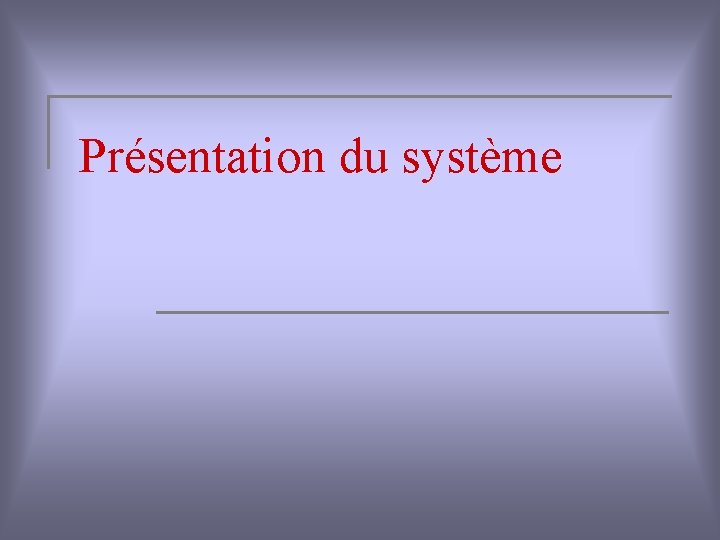

Présentation du système

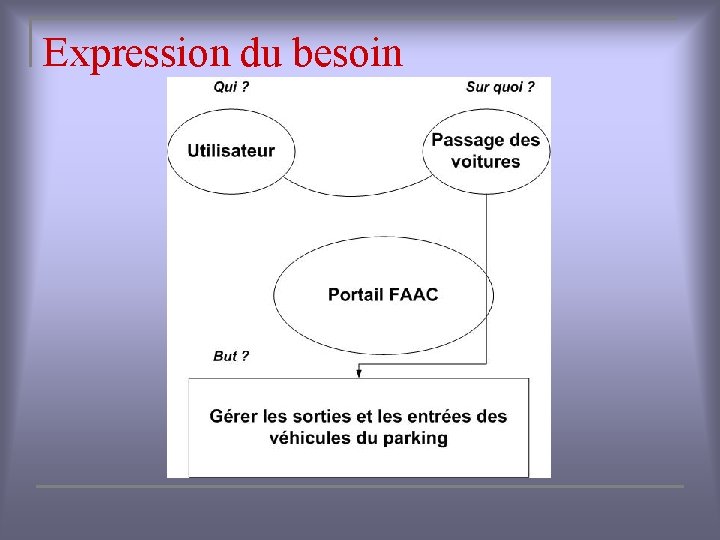

Expression du besoin

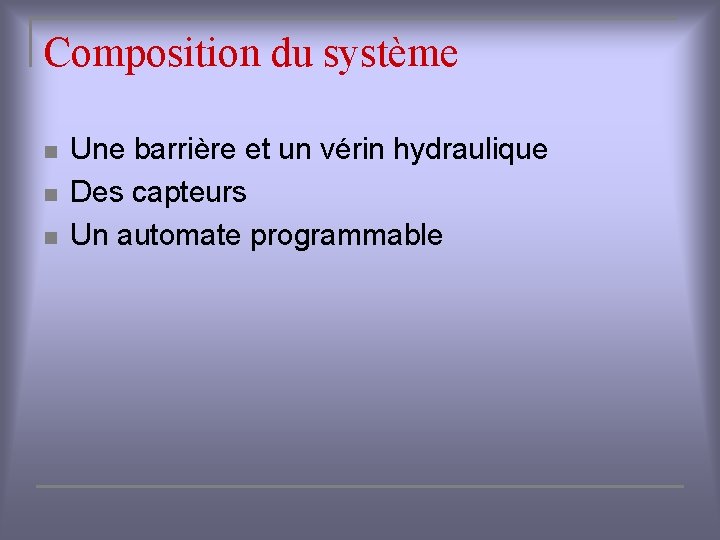

Composition du système n n n Une barrière et un vérin hydraulique Des capteurs Un automate programmable

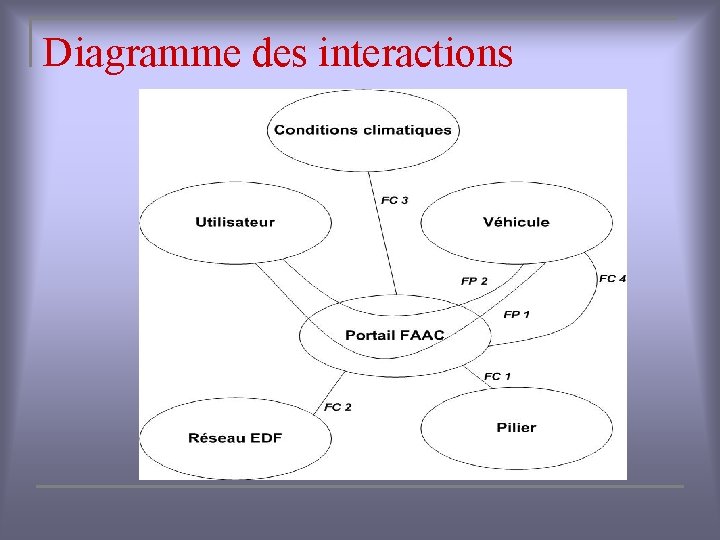

Diagramme des interactions

Etude du montage électrique

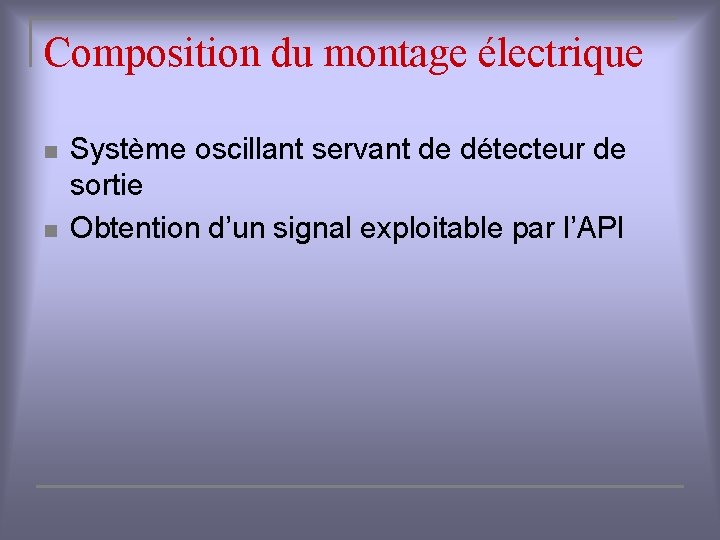

Composition du montage électrique n n Système oscillant servant de détecteur de sortie Obtention d’un signal exploitable par l’API

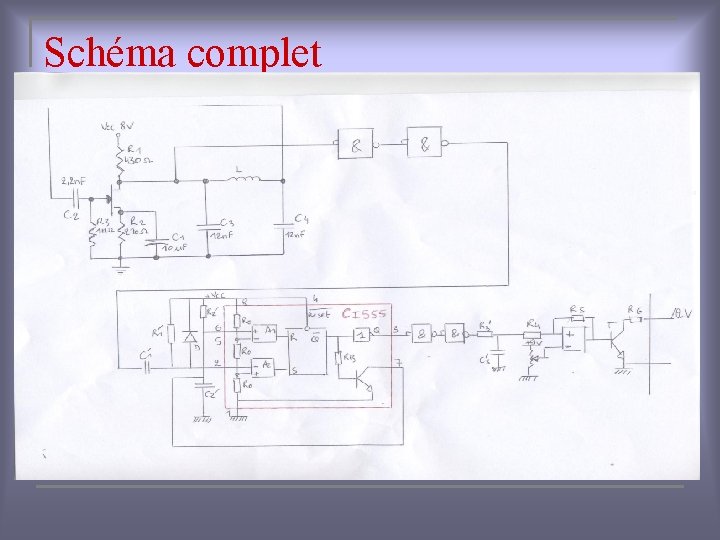

Schéma complet

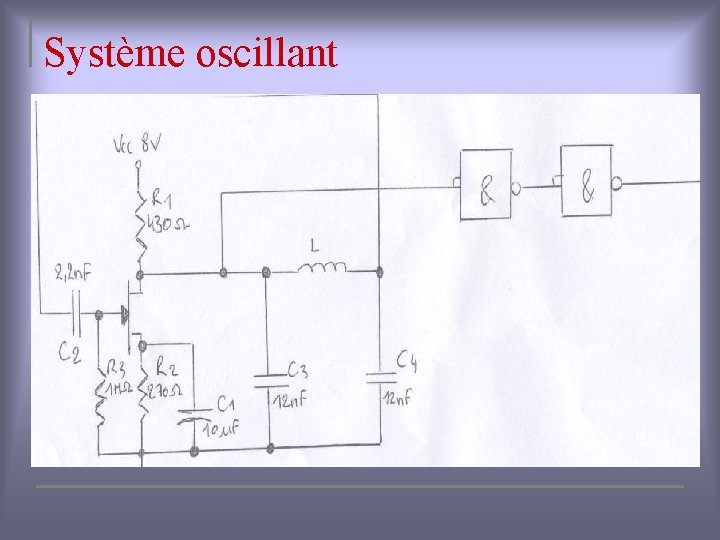

Système oscillant

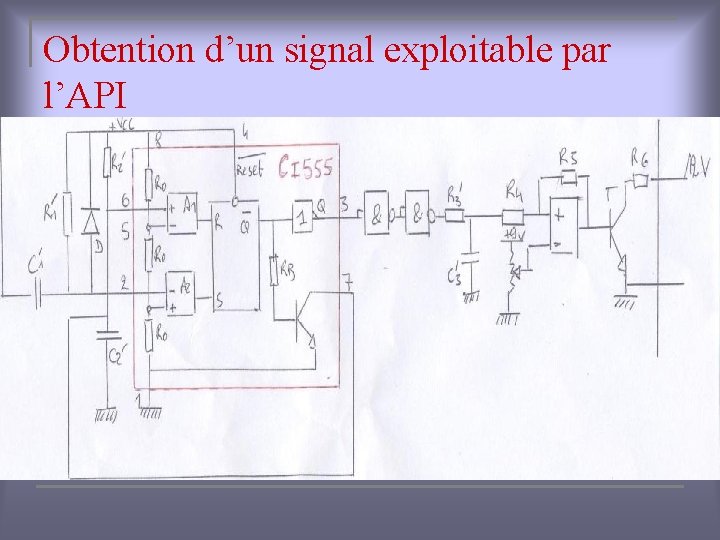

Obtention d’un signal exploitable par l’API

Programmation de l’automate

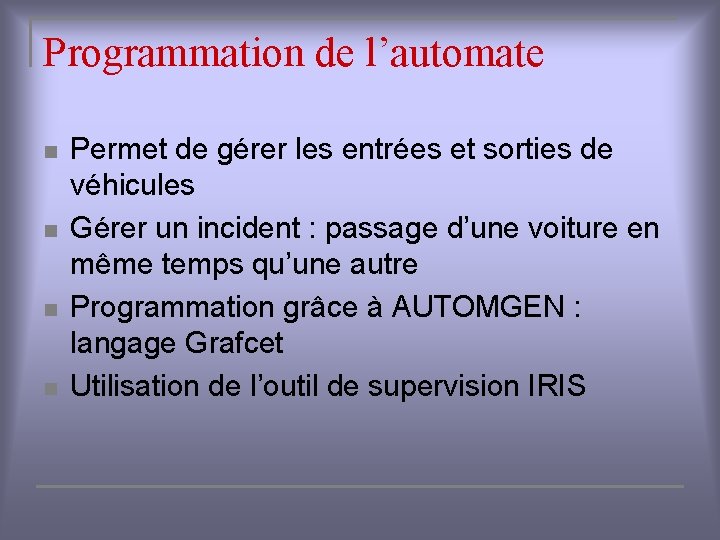

Programmation de l’automate n n Permet de gérer les entrées et sorties de véhicules Gérer un incident : passage d’une voiture en même temps qu’une autre Programmation grâce à AUTOMGEN : langage Grafcet Utilisation de l’outil de supervision IRIS

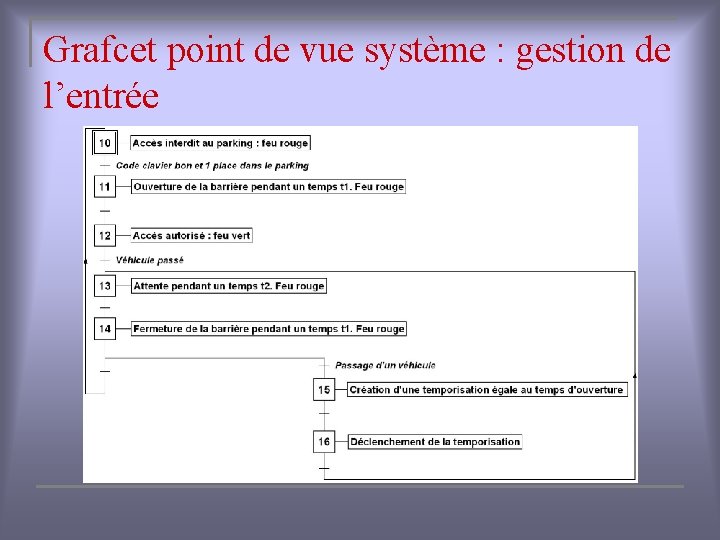

Grafcet point de vue système : gestion de l’entrée

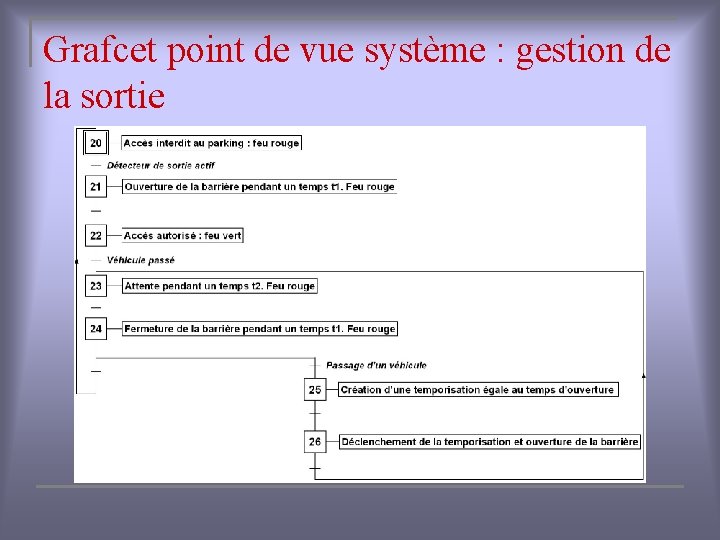

Grafcet point de vue système : gestion de la sortie

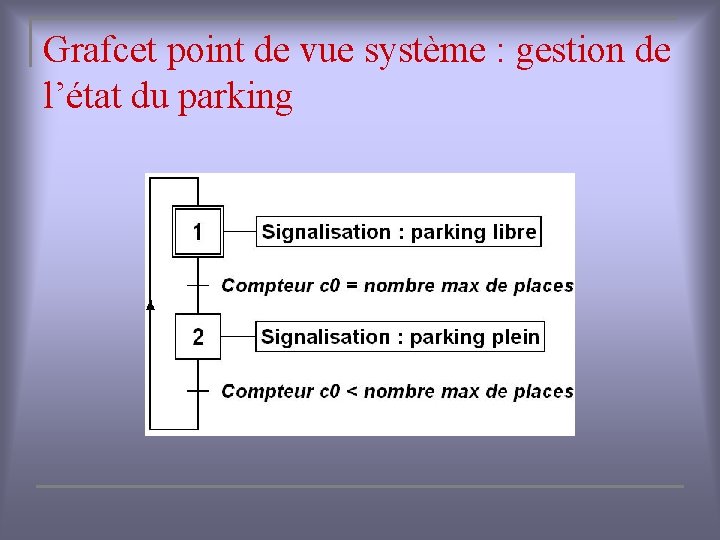

Grafcet point de vue système : gestion de l’état du parking

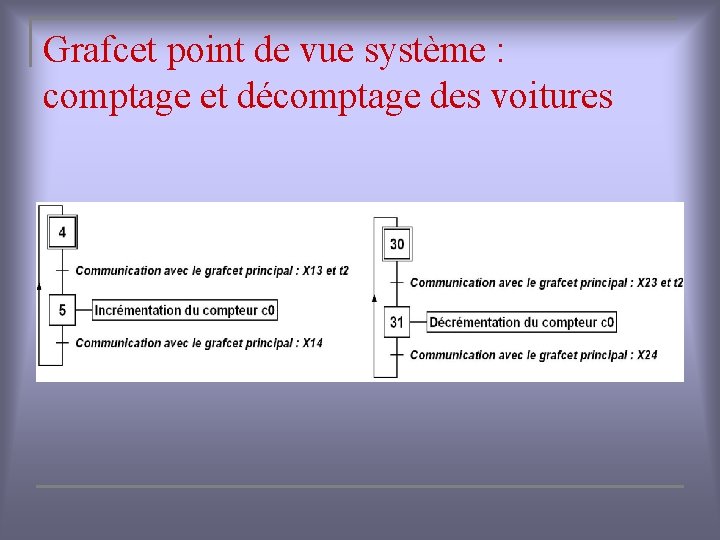

Grafcet point de vue système : comptage et décomptage des voitures

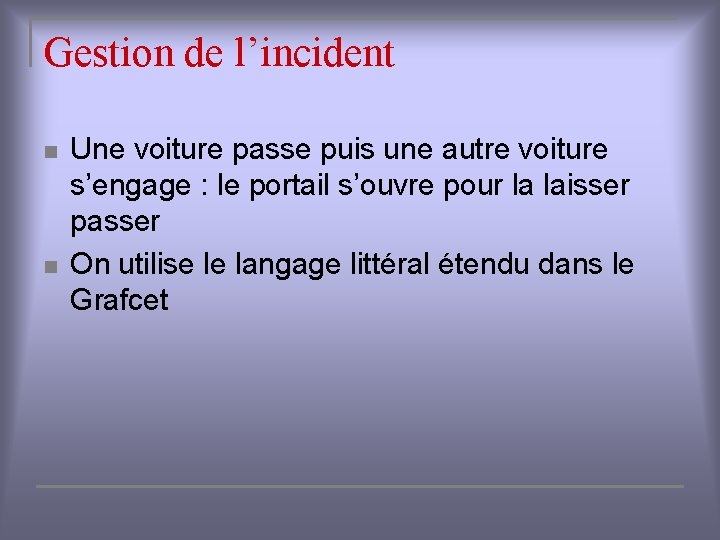

Gestion de l’incident n n Une voiture passe puis une autre voiture s’engage : le portail s’ouvre pour la laisser passer On utilise le langage littéral étendu dans le Grafcet

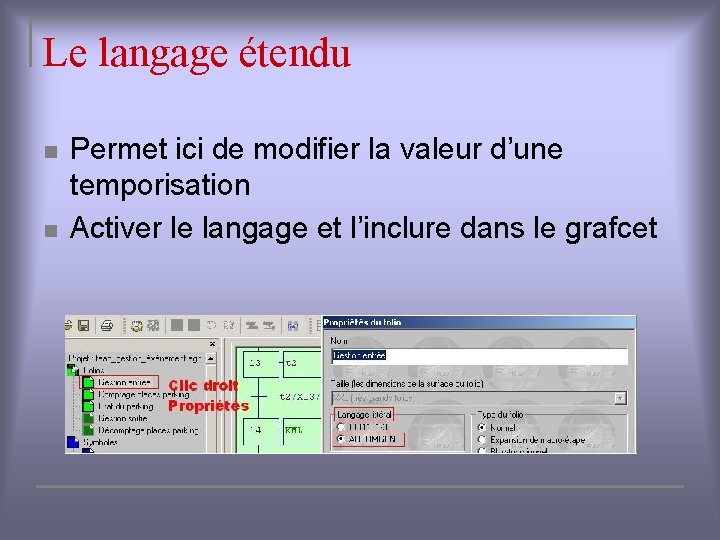

Le langage étendu n n Permet ici de modifier la valeur d’une temporisation Activer le langage et l’inclure dans le grafcet

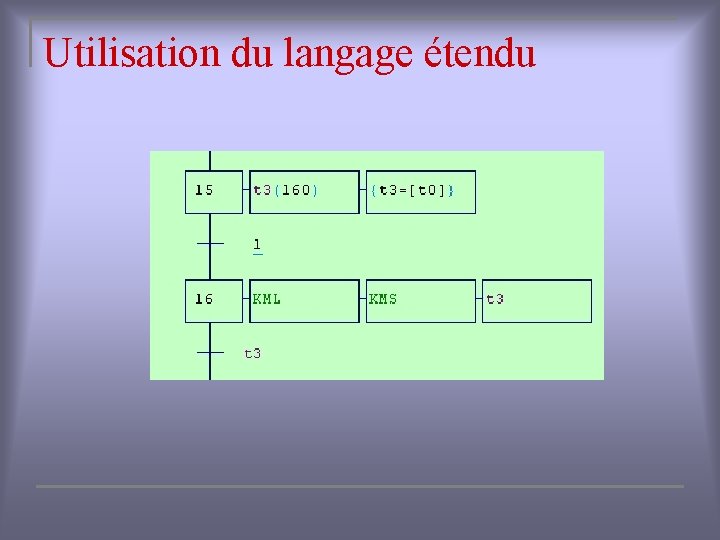

Utilisation du langage étendu

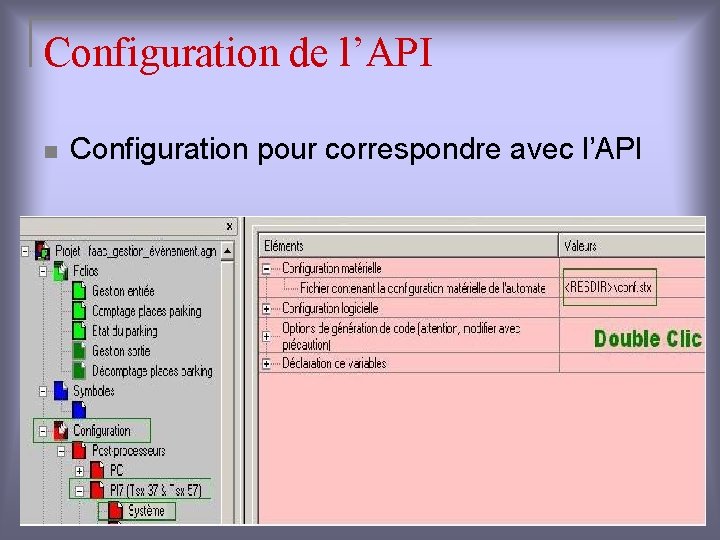

Configuration de l’API n Configuration pour correspondre avec l’API

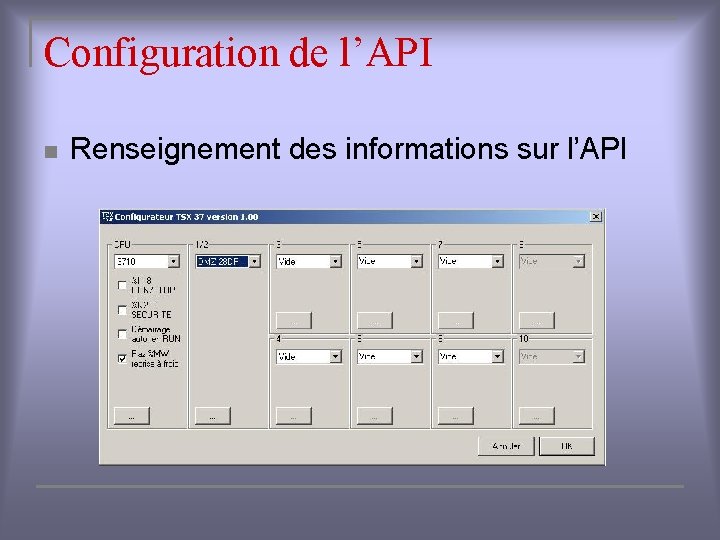

Configuration de l’API n Renseignement des informations sur l’API

Grafcet point de vue commande n Grafcet rédigé dans AUTOMGEN

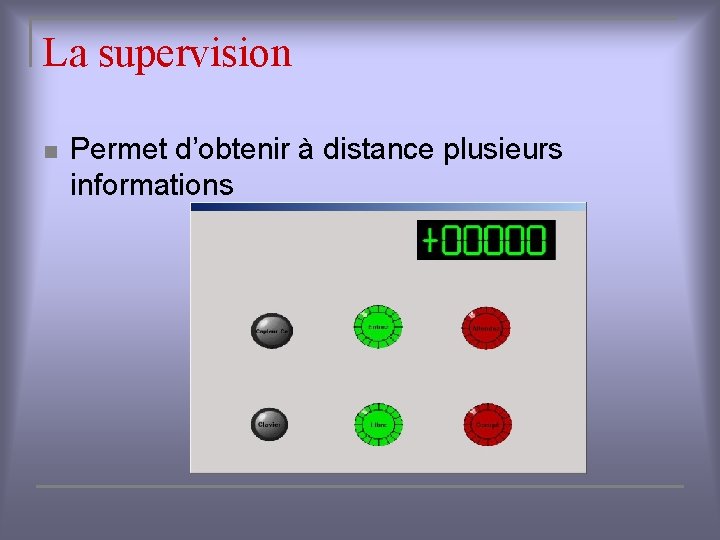

La supervision n Permet d’obtenir à distance plusieurs informations

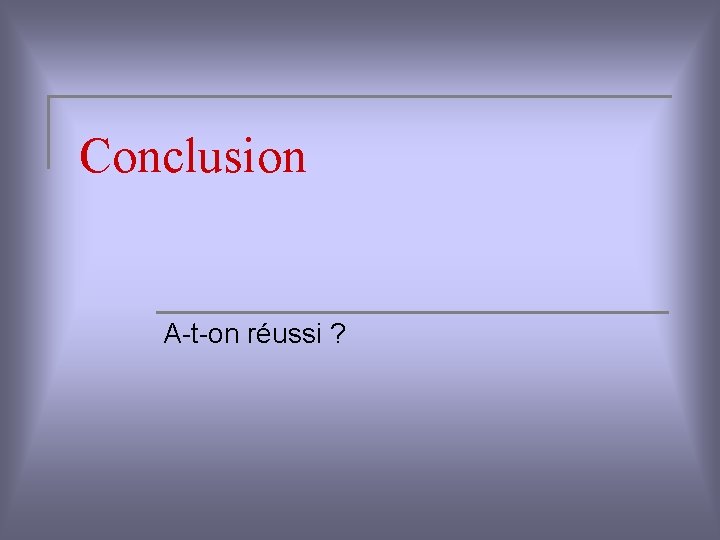

Conclusion A-t-on réussi ?

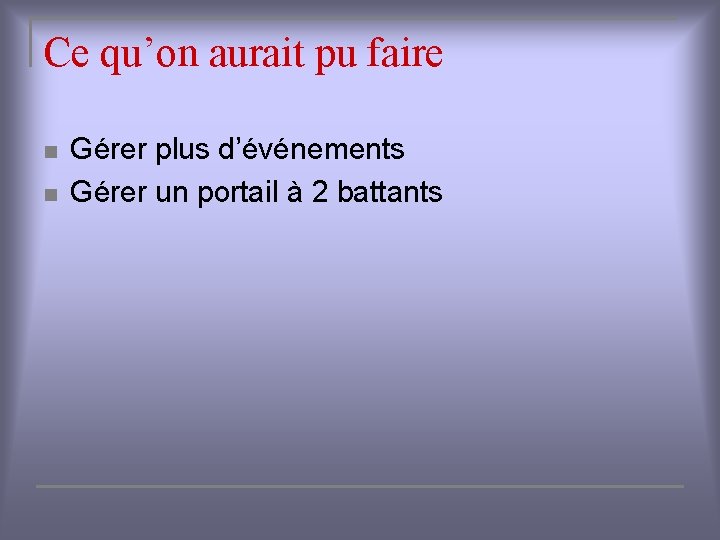

Ce qu’on aurait pu faire n n Gérer plus d’événements Gérer un portail à 2 battants
