Elektryczność i Magnetyzm Wykład: Jan Gaj Pokazy: Tomasz Kazimierczuk/Karol Nogajewski, Tomasz Jakubczyk Wykład jedenasty 23 marca 2010

Z ostatniego wykładu n Ogniwo paliwowe n Detektor macierzowy CCD n II prawo Kirchhoffa n Ładowanie kondensatora przez opornik n Obwody RC: całkujący i różniczkujący n Praca i moc prądu elektrycznego n Dopasowanie oporowe n Oddziaływanie przewodów z prądem

Rafał Dunin-Borkowski, twórca i dyrektor

19/03/2007

7/12/2007 A. P. Møller

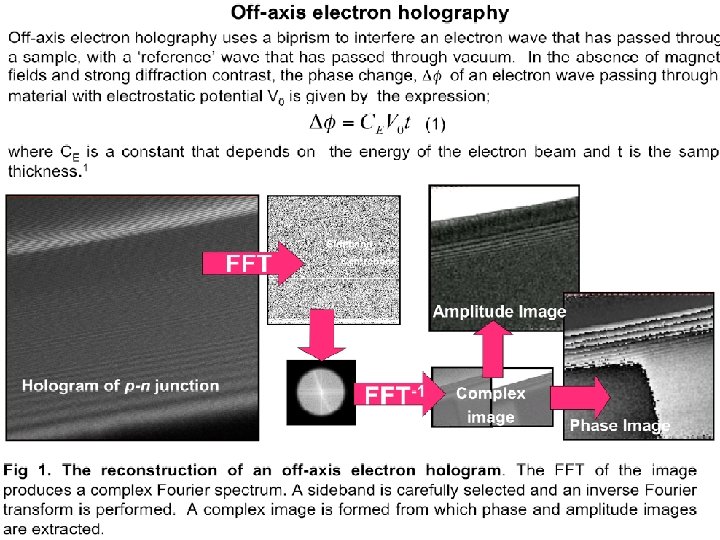

Zajrzeć do złącza p-n

Pole magnetyczne wokół przewodów z prądem http: //scripts. mit. edu/~tsg/www/demo. php? letnum=G%2012&show=0 I Prosty przewód

Pole magnetyczne wokół przewodów z prądem http: //scripts. mit. edu/~tsg/www/demo. php? letnum=G%2013&show=0 Pętla

Oddziaływanie przewodów z prądem Co z III zasadą dynamiki? Prawo Biota-Savarta d. F dl’ gdzie d. B Siła elektrodynamiczna r dl I’ I Wzór niesymetryczny! Wyjaśnienie (na dziś): obwody powinny być zamknięte i traktowane jako całość

Pole magnetyczne n Pośrednictwo: prąd pole magnetyczne prąd n Indukcja B zdefiniowana przez siłę działającą na przewodnik z prądem Jednostka: tesla 1 T = 1 N/(A m) n Rzędy wielkości: pole Ziemi 3 10 -5 T, przy powierzchni silnych magnesów stałych 1 T, magnesy nadprzewodzące 10 T, pola impulsowe 102 T, metody z eksplozją 103 T n n W prawie Biota-Savarta 0 = 4 10 -7 N/A 2 n dlaczego wartość umowna?

Zobaczyć pole magnetyczne: nanomagnes w nanorurce węglowej http: //www. rafaldb. com/gallery/index. html

Magnesy – najsilniejsze pola n Nadprzewodnikowe n Bittera n Hybrydowe n Impulsowe n Niszczące 20 T 35 T 45 T 90 T ~1000 T n Ośrodki: n NMFL: Floryda, Los Alamos http: //www. magnet. fsu. edu/ n Grenoble http: //ghmfl. grenoble. cnrs. fr/ n Toulouse http: //www. lncmp. org/ n Nijmegen http: //www. hfml. ru. nl/

Magnes nadprzewodzący Warszawa, Hoża 69 Standard w laboratorium 8 T split coil

Wyłącznik nadprzewodnikowy grzanie

New World Record for Superconducting Coil Performance (2007) A superconducting coil made from YBCO conductor, also known as 2 G second generation or Y 123, was operated recently to a world record field of 26. 8 Tesla. The coil, fabricated by Super. Power Inc. in collaboration with the NHMFL, was tested at a temperature of 4 Kelvin in the Large Bore Resistive Magnet in a background field of 19 Tesla. The recent test of the small coil is a first demonstration that HTS/YBCO conductor development has advanced to produce long lengths of high quality conductor required for magnet applications. The so-called High Temperature Superconductors (HTS), including YBCO, when used at very low temperatures have properties that will allow superconducting magnets to operate at fields much higher than previously, ultimately X 2 and X 3 times greater. The availability of such high fields will dramatically increase the performance of traditional applications of superconducting magnets such as NMR and will make feasible entirely new applications for medicine and high energy physics. Solenoid magnet of YBCO superconductor with 82 mm winding diameter and 52 mm winding height.

Laboratory Sets Two New World Records for Magnet Strength (2009) October 2008: 33. 8 tesla when tested in a smallbore 31 -tesla magnet July 2009: 10. 4 tesla on its own; 27. 4 tesla when tested in a large-bore 19. 9 -tesla magnet The world-record YBCO coil is test-fitted onto the probe in June 2009. National High Magnetic Field Laboratory, TALLAHASSEE, Fla.

Brutalna siła: magnes Bittera

Magnes Bittera 35 T w NHMFL Strength 35 tesla Type Resistive Bore size 32 mm (~1. 25 inches) Online since December 2005 Cost $0. 5 million Weight 2, 500 kg (2. 75 tons) Height 1. 52 meters (~5 feet) Water used per minute 139 liters (~37 gallons) Power required 19. 6 MW National High Magnetic Field Laboratory

Impulsowe pole magnetyczne http: //www. lncmp. org/facilities/GB/coils. htm Toulouse, Francja

Impulsowe pola magnetyczne http: //www. magnet. fsu. edu/usershub/scientificdivisions/pulsedfield/overview. html Capacitor Bank-Driven Magnets Field Duration Bore 50 T Short Pulse 25 msec 24 mm 50 T Mid-Pulse 400 msec 15 mm 40 T Mid-Pulse 400 msec 24 mm 65 T Short Pulse 25 msec 15 mm 60 T Short Pulse 40 msec 9. 8 mm 300 T Single Turn 6 µsec 10 mm Florida State University

Pole odcinka przewodu y I el 2 1 A więc w granicy nieskończenie długiego przewodu x Siła działająca na równoległy przewód o długości l’ Awięc siła przyciągająca przy zgodnych kierunkach prądu!

Amper absolutny n Definicja: natężenie prądu, który płynąc w równoległych przewodach oddalonych o 1 m wytwarza siłę 2 10 -7 N n Ta definicja wyjaśnia umowny charakter wartości 0 n Konsekwencja: 1 C = 1 A s

Pole na powierzchni drutu W zależności od wektora gęstości prądu Ograniczenia w zastosowaniu drutu nadprzewodnikowego 1. Krytyczna gęstość prądu 2. Krytyczna indukcja pola magnetycznego Wniosek: opłaca się podzielić prąd między wiele drutów

Drut nadprzewodnikowy

Symetria pola magnetycznego przewodnika prostoliniowego Pseudowektor B I A co z symetrią? = =

Pole przewodnika prostoliniowego I B Symetria respektowana

Pole w środku pierścienia z prądem czyli B r A więc dl Wniosek: przybliżenie długiego przewodu ma sens

Pole na osi pierścienia z prądem B R r czyli dl B/Bmax albo z/r

Cewki Helmholtza d B/B 0 d/R = 0. 8 d/R = 1. 0 1% d/R = 1. 2 z/R

Siła Lorentza Siła elektrodynamiczna Siła Lorenza

Siła Lorentza Hendrik Antoon Lorentz (1853 -1928)

Siła Lorentza

Efekt Halla ++++++++ Fl = qv. B B v q Fe = q e Koncentracja i znak nośników Pomiar indukcji pola magnetycznego - - - -
