Disciplina : Ciência dos Materiais LOM 3013 – 2015 M 1 3 - Ligação Interatômica Prof. Carlos Angelo Nunes

Ligação Atômica nos Sólidos atração entre átomos; íons; moléculas

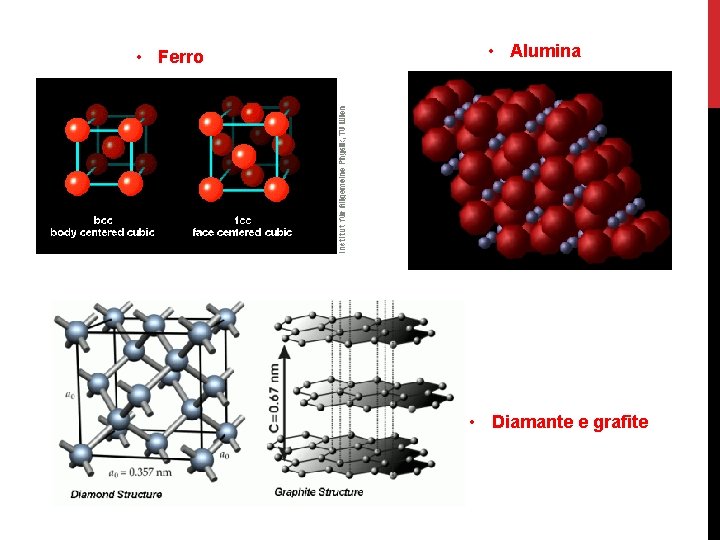

• Ferro • Alumina • Diamante e grafite

Forças e Energias de Ligação • • Como dois átomos isolados interagem conforme aproximam um do outro a partir de uma distância de separação infinita? A força atrativa depende do tipo de ligação particular que existe entre os dois átomos. A força repulsiva surge de interações entre as nuvens eletrônicas carregadas negativamente dos dois átomos e são importantes apenas para pequenos valores de r.

Força resultante da interação: Na posição de equilíbrio: Os centros dois átomos permanecerão separados pela distância de equilíbrio r 0. (r 0~ 0, 3 nm) Trabalhando com energia:

• Na figura anterior, o mínimo da curva de energia resultante corresponde ao valor de r 0. • A energia de ligação para esses dois átomos (E 0) corresponde à energia nesse ponto de mínimo. Ela represente a energia necessária para separar esses dois átomos até uma distância infinita. • Inúmeras propriedades dos materiais dependem do valor de E 0, da forma da curva e do tipo de ligação. Quais características da curva (E vs r) estão associadas a alto ponto de fusão; alta rigidez mecânica; alta expansão térmica?

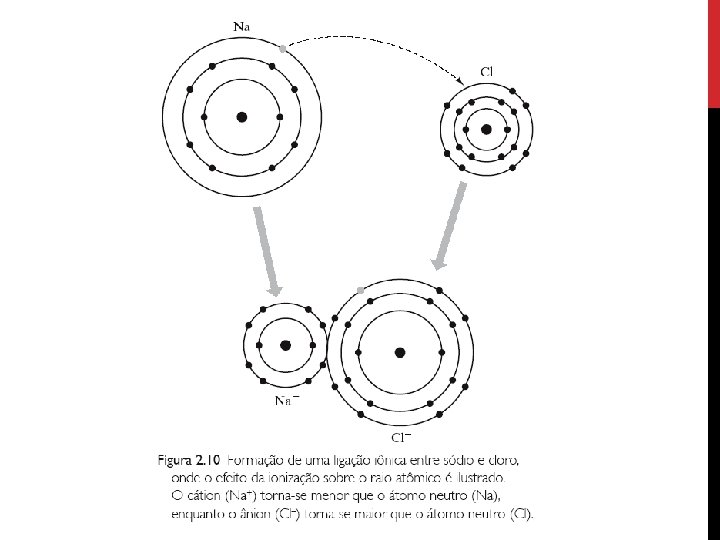

Ligações interatômicas primárias: Ligação Iônica • Ligação entre elementos metálicos (cedem elétrons) e não metálicos (recebem elétrons) => átomos se transformam em íons. Ex. Na. Cl • As forças de ligação atrativas são do tipo Coulomb; isto é, íons positivos e negativos, em virtude de suas cargas elétricas resultantes, atraem-se mutuamente. • A ligação iônica é não-direcional; isto é, a magnitude da ligação é igual em todas as direções ao redor do íon. Os íons positivos são rodeados por íons negativos e vice-versa. • É a ligação predominante em materiais cerâmicos. Materiais normalmente duros e frágeis e isolantes elétricos e térmicos.

• Nas expressões acima, A, B e n são constantes cujos valores dependem de cada sistema iônico particular. O valor de n é aproximadamente 8.

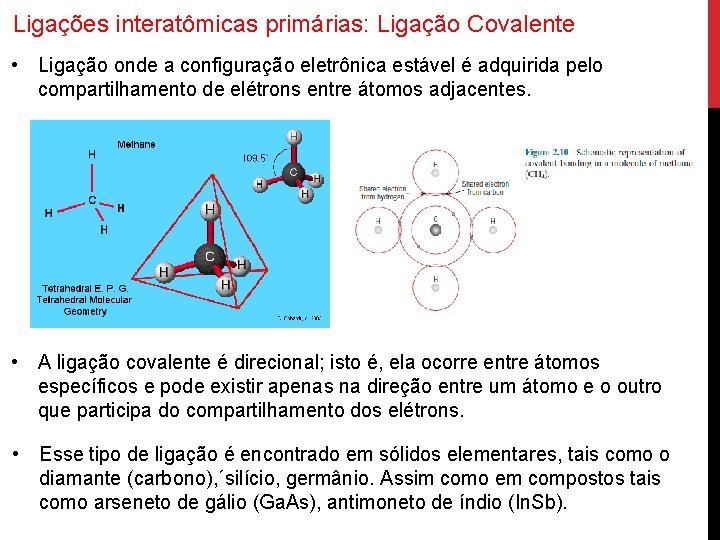

Ligações interatômicas primárias: Ligação Covalente • Ligação onde a configuração eletrônica estável é adquirida pelo compartilhamento de elétrons entre átomos adjacentes. • A ligação covalente é direcional; isto é, ela ocorre entre átomos específicos e pode existir apenas na direção entre um átomo e o outro que participa do compartilhamento dos elétrons. • Esse tipo de ligação é encontrado em sólidos elementares, tais como o diamante (carbono), ´silício, germânio. Assim como em compostos tais como arseneto de gálio (Ga. As), antimoneto de índio (In. Sb).

Diamante Fulereno Grafite Nanotubo de carbono

• A ligação covalente pode ser muito forte como no diamante (Tf > 3550 o. C), ou muito fraca, como no bismuto (Tf ~ 270 o. C) • Os materiais poliméricos são típicos deste tipo de ligação, sendo a estrutura molecular básica composta por uma longa cadeia de átomos de carbono que estão ligados covalentemente uns aos outros por meio de duas das quatro ligações disponíveis em cada átomo. • Os materiais poliméricos são tipicamente isolantes elétricos e térmicos. • Nylon • PVC

• É possível a existência de ligações interatômicas que são parcialmente iônica e parcialmente covalentes. Onde: %CI - % de caráter iônico de uma ligação entre dois elementos A e B; XA e XB são as eletronegatividades dos respectivos elementos.

Ligações interatômicas primárias: Ligação Metálica • Ligação encontrada nos metais e nas suas ligas. • Os materiais metálicos possuem um, dois ou no máximo três elétrons de valência. Em um modelo simples, assume-se que esses elétrons não estão ligados a qualquer átomo em particular no sólido. • Esses elétrons estão então livres para se movimentar ao longo de todo o material, como se formassem uma nuvem de elétrons.

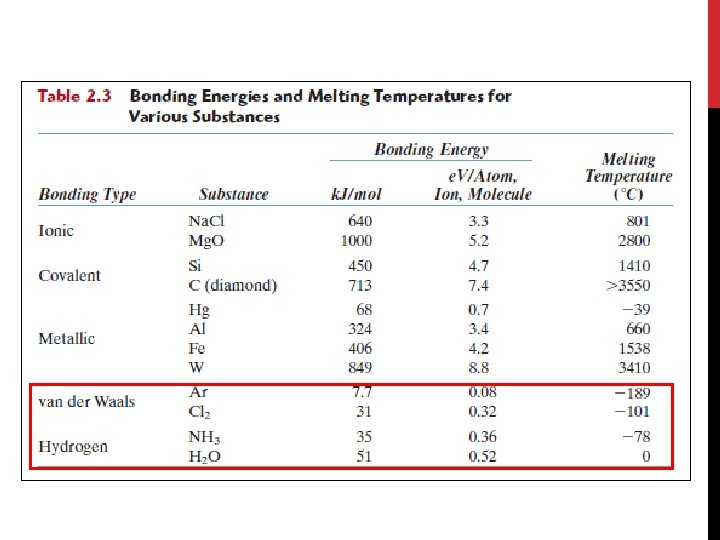

• A ligação pode ser fraca ou forte. Veja na tabela abaixo dados para o mercúrio e o tungstênio e compare. • A boa condução de eletricidade e calor pelos metais é explicada em parte pela presença dos elétrons livres

Ligações interatômicas secundárias ou Ligações de Van der Waals • São ligações fracas quando comparadas às ligações primárias; • A ligação secundária fica evidente nos gases inertes e ainda entre moléculas em estruturas moleculares que são ligadas covalentemente. • As forças de ligação secundárias surgem a partir de dipolos atômicos ou moleculares. Essencialmente, um dipolo elétrico existe sempre que há alguma separação entre as partes positiva e negativa de um átomo ou molécula. • A ligação resulta da atração de Coulomb entre a extremidade positiva de um dipolo e a região negativa de um dipolo adjacente. • As interações de dipolo ocorrem entre dipolos induzidos; entre dipolos induzidos e moléculas polares (dipolos permanentes) e entre moléculas polares.

Ligações de dipolo induzido flutuantes • O dipolo flutuante aparece devido a distorções instantâneas e de curta duração na simetria elétrica em alguns átomos ou moléculas. E isto pode induzir a formação de dipolo em um átomo/molécula vizinho (a).

• Ex. liquefação e, em alguns casos, a solidificação dos gases inertes e de outras moléculas eletricamente neutras e simétricas como o H 2 e o Cl 2

Ligações entre moléculas polares e dipolos induzidos • Dipolo Permanente

Ligações de dipolos permanentes • As energias de ligação associadas são significativamente maiores que para as ligações que envolvem dipolos induzidos. • O tipo mais forte de ligação secundária, a ligação de hidrogênio, é um caso especial de ligação entre moléculas polares. Ex: H 2 O, HF, NH 3
