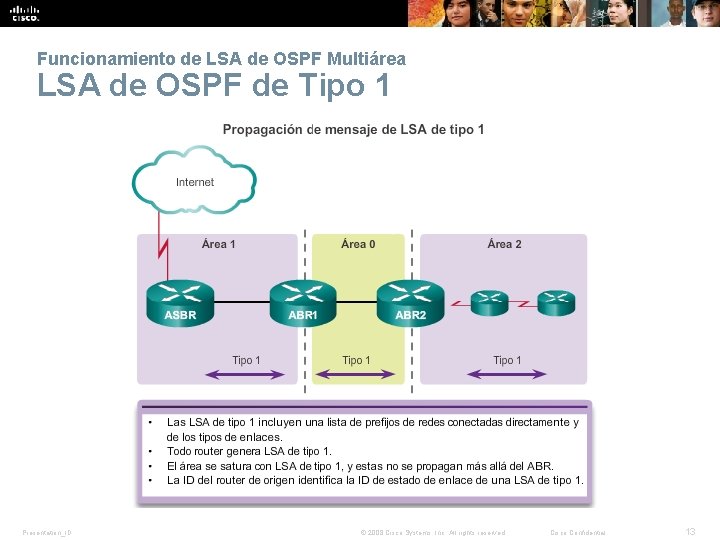

Funcionamiento de LSA de OSPF Multiárea LSA de OSPF de Tipo 1 Presentation_ID ©

Funcionamiento de LSA de OSPF Multiárea LSA de OSPF de Tipo 2 Presentation_ID ©

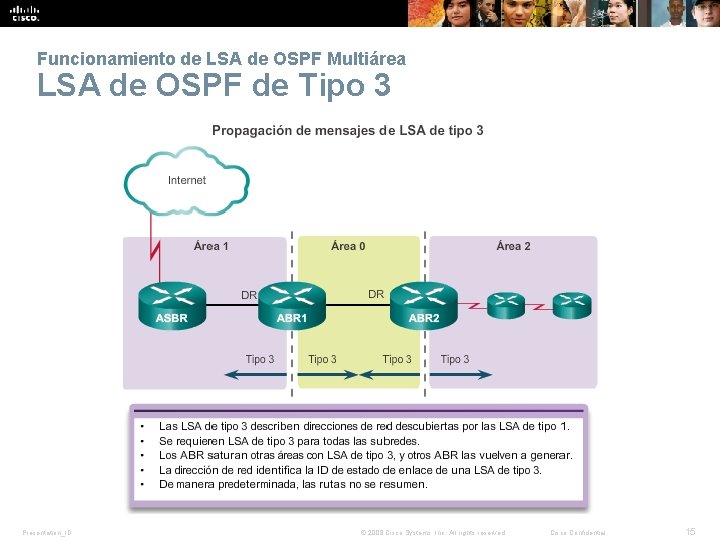

Funcionamiento de LSA de OSPF Multiárea LSA de OSPF de Tipo 3 Presentation_ID ©

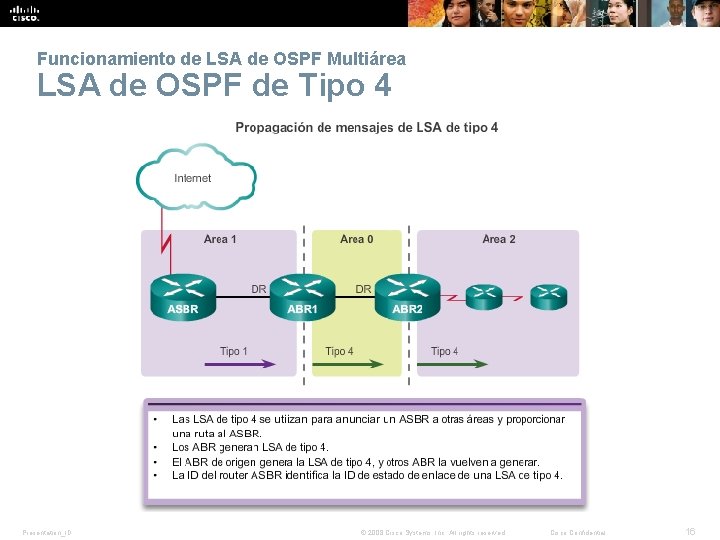

Funcionamiento de LSA de OSPF Multiárea LSA de OSPF de Tipo 4 Presentation_ID ©

Funcionamiento de LSA de OSPF Multiárea LSA de OSPF de Tipo 5 Presentation_ID ©

Tabla de Routing y Tipos de Rutas OSPF § O – O: las LSA

Tabla de Routing y Tipos de Rutas OSPF (cont). § O – O: las

Tabla de Routing y Tipos de Rutas OSPF Cálculo de Ruta de OSPF 1.

6. 2 Configuración de OSPF Multiárea Presentation_ID © 2008 Cisco Systems, Inc. All rights

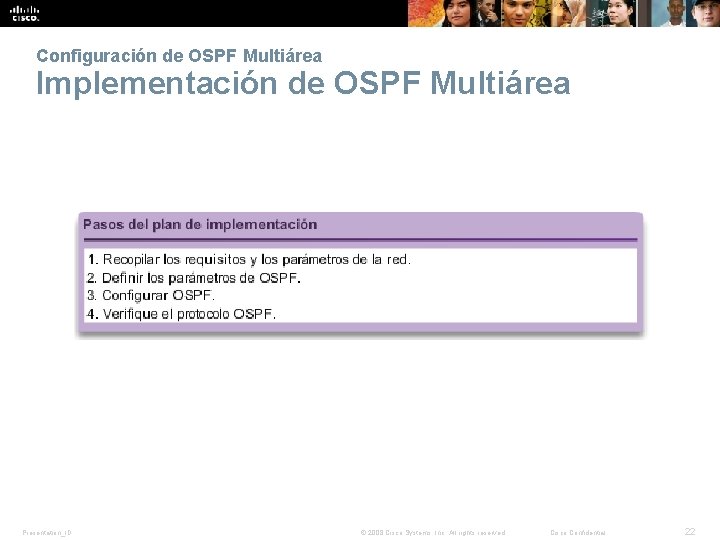

Configuración de OSPF Multiárea Implementación de OSPF Multiárea Presentation_ID © 2008 Cisco Systems, Inc.

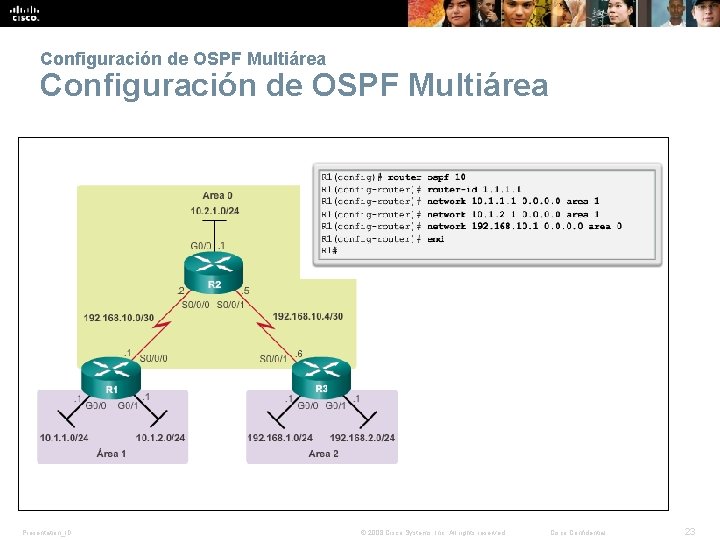

Configuración de OSPF Multiárea Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco

Configuración de OSPF Multiárea Configuración de OSPFv 3 Multiárea Presentation_ID © 2008 Cisco Systems,

Resumen de Rutas OSPF § R 1 reenvía un LSA de resumen al core

Resumen de Rutas OSPF Sumarización de Rutas Externas e Interárea Se produce en los

Resumen de Rutas OSPF Sumarización de Rutas Externas e Interárea (cont). Es específica de

Resumen de Rutas OSPF Sumarización de Rutas Interárea Presentation_ID © 2008 Cisco Systems, Inc.

Resumen de Rutas OSPF Sumarización de Rutas Interárea (cont). Presentation_ID © 2008 Cisco Systems,

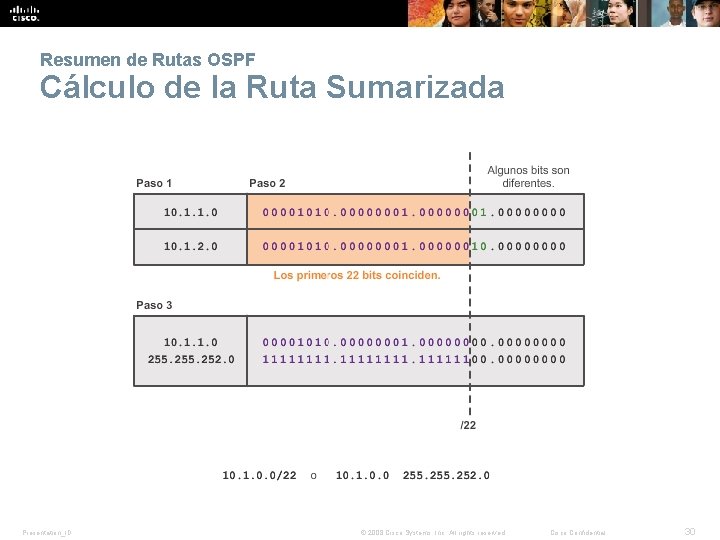

Resumen de Rutas OSPF Cálculo de la Ruta Sumarizada Presentation_ID © 2008 Cisco Systems,

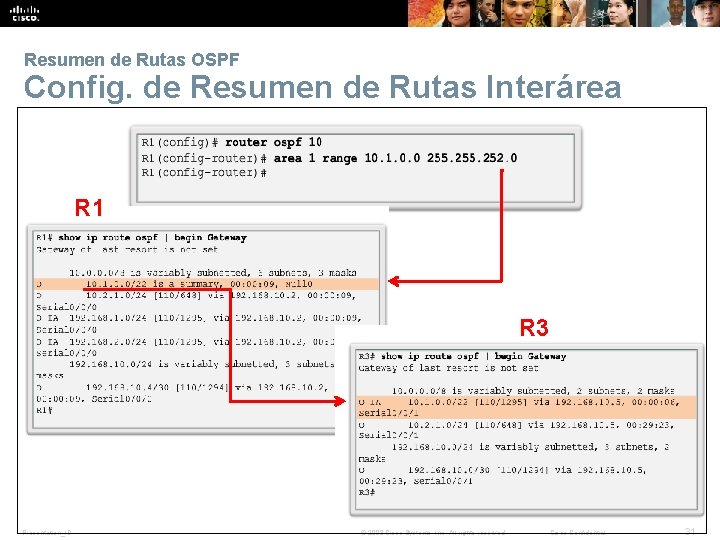

Resumen de Rutas OSPF Config. de Resumen de Rutas Interárea R 1 R 3

Verificación de OSPF Multiárea Se pueden usar los mismos comandos de verificación que se

Verificación de OSPF Multiárea Verificación de la Configuración General de OSPF Multiárea Presentation_ID ©

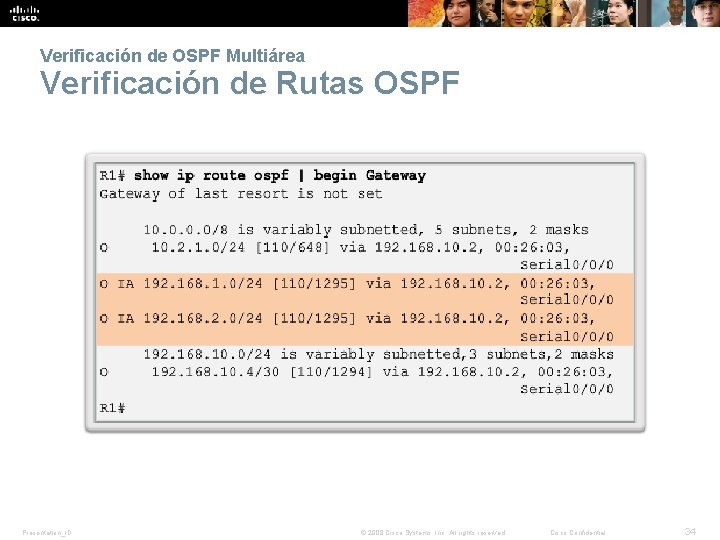

Verificación de OSPF Multiárea Verificación de Rutas OSPF Presentation_ID © 2008 Cisco Systems, Inc.

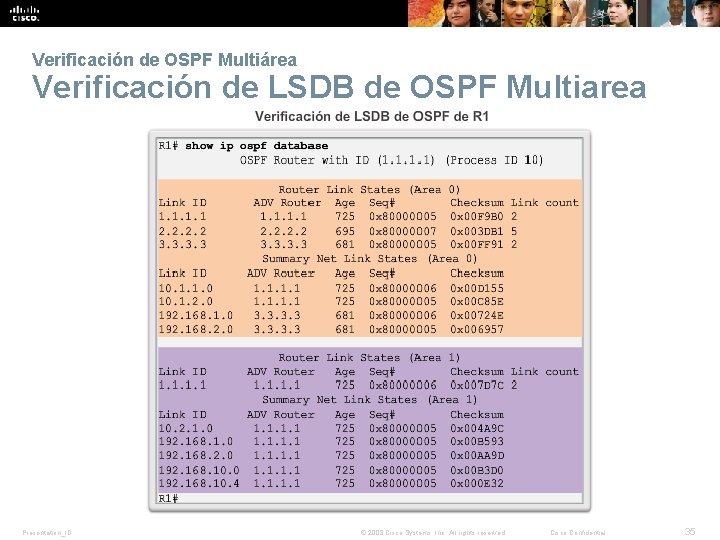

Verificación de OSPF Multiárea Verificación de LSDB de OSPF Multiarea Presentation_ID © 2008 Cisco

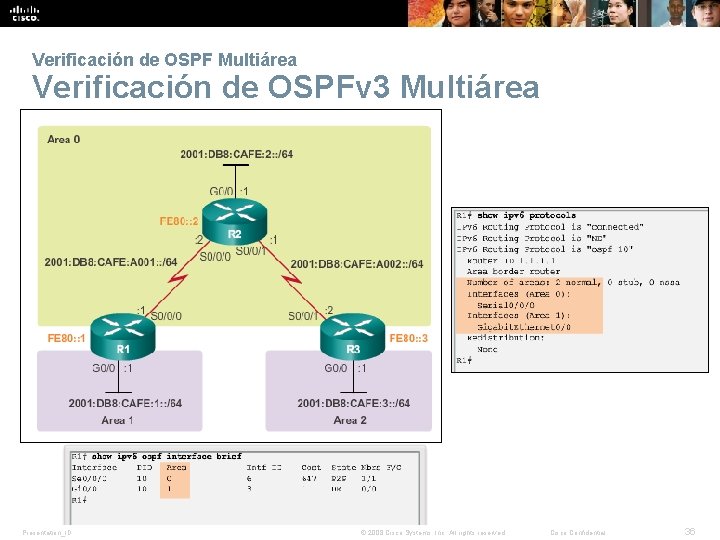

Verificación de OSPF Multiárea Verificación de OSPFv 3 Multiárea Presentation_ID © 2008 Cisco Systems,

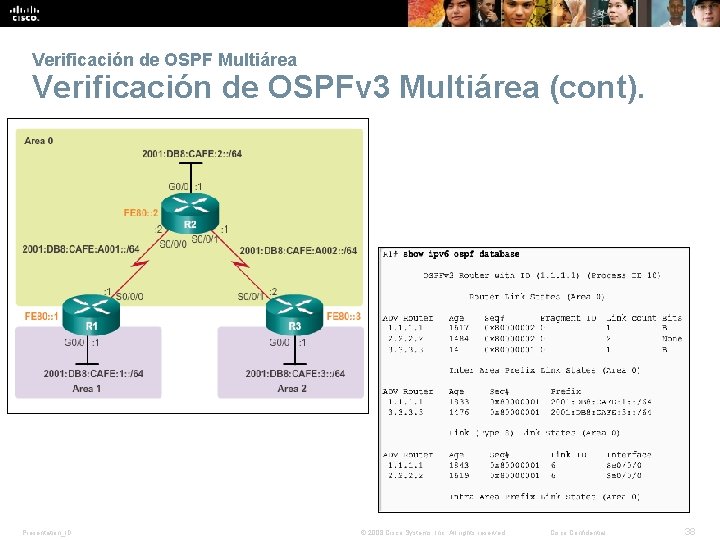

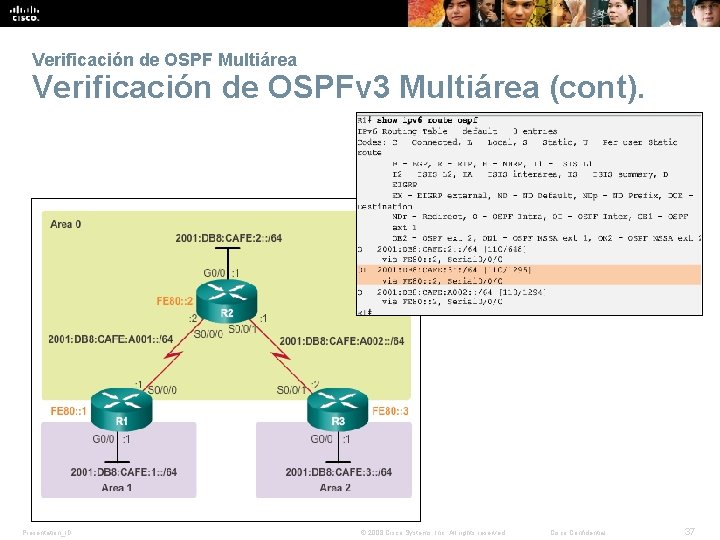

Verificación de OSPF Multiárea Verificación de OSPFv 3 Multiárea (cont). Presentation_ID © 2008 Cisco

Capítulo 6: Resumen de OSPF Multiarea § Mejor opción para redes más grandes que

Capítulo 6: Resumen de OSPF Multiarea (cont). § Las notificaciones de estado de enlace

Capítulo 6: Resumen de OSPF Multiarea (cont). § Este es un ejemplo de una

Capítulo 6: Resumen de OSPF Multiarea (cont). § os comandos que se utilizan para

Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 43

Slides: 43

Download presentation

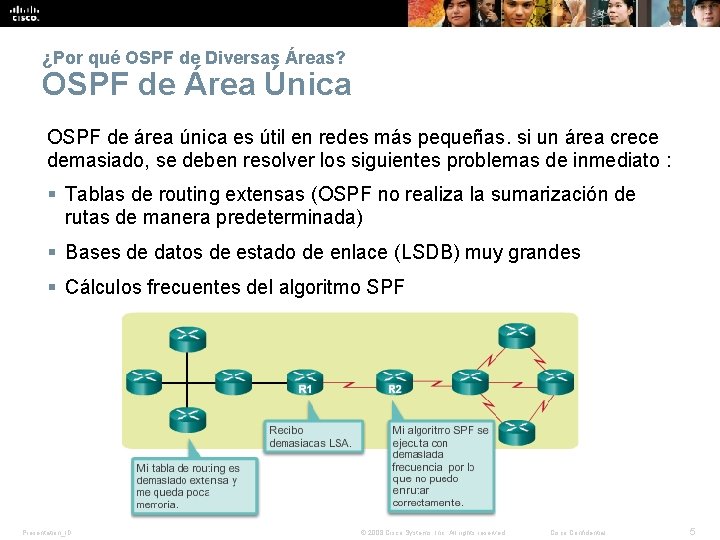

¿Por qué OSPF de Diversas Áreas? OSPF de Área Única OSPF de área única es útil en redes más pequeñas. si un área crece demasiado, se deben resolver los siguientes problemas de inmediato : § Tablas de routing extensas (OSPF no realiza la sumarización de rutas de manera predeterminada) § Bases de datos de estado de enlace (LSDB) muy grandes § Cálculos frecuentes del algoritmo SPF Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 5

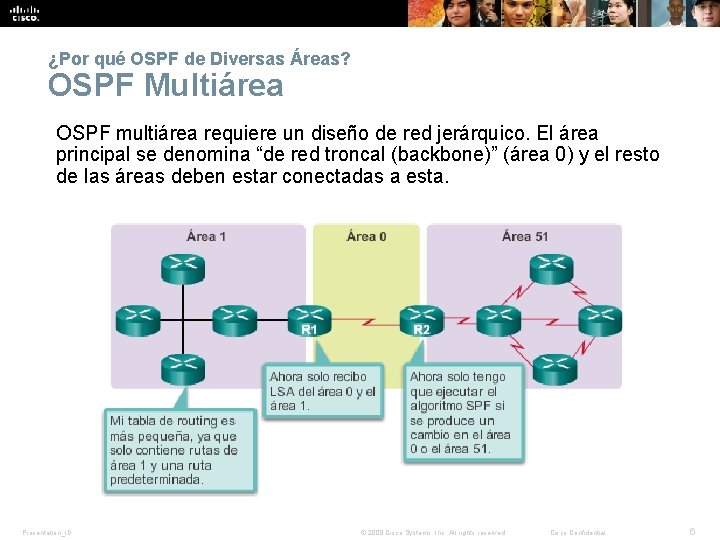

¿Por qué OSPF de Diversas Áreas? OSPF Multiárea OSPF multiárea requiere un diseño de red jerárquico. El área principal se denomina “de red troncal (backbone)” (área 0) y el resto de las áreas deben estar conectadas a esta. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 6

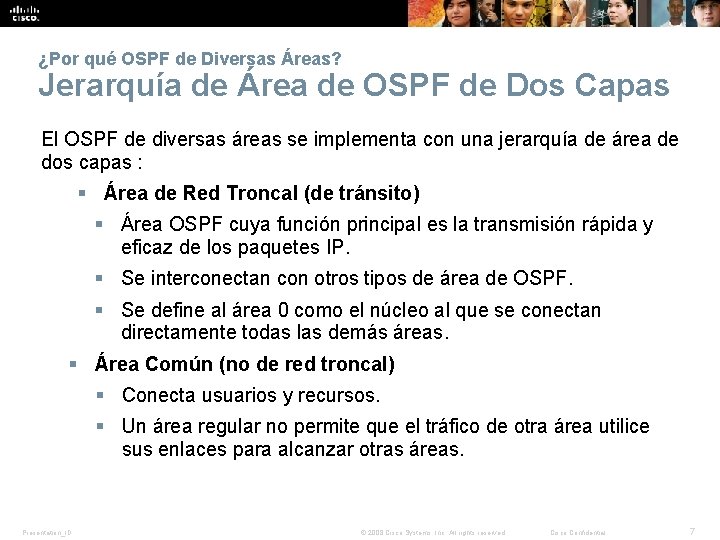

¿Por qué OSPF de Diversas Áreas? Jerarquía de Área de OSPF de Dos Capas El OSPF de diversas áreas se implementa con una jerarquía de área de dos capas : § Área de Red Troncal (de tránsito) § Área OSPF cuya función principal es la transmisión rápida y eficaz de los paquetes IP. § Se interconectan con otros tipos de área de OSPF. § Se define al área 0 como el núcleo al que se conectan directamente todas las demás áreas. § Área Común (no de red troncal) § Conecta usuarios y recursos. § Un área regular no permite que el tráfico de otra área utilice sus enlaces para alcanzar otras áreas. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 7

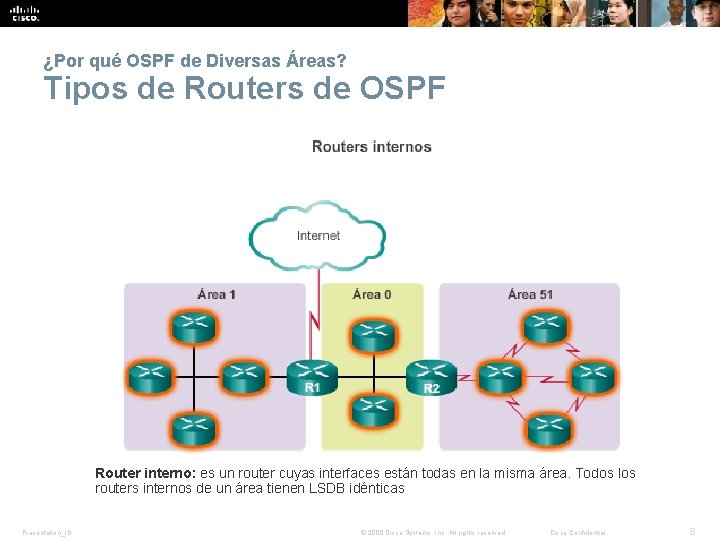

¿Por qué OSPF de Diversas Áreas? Tipos de Routers de OSPF Router interno: es un router cuyas interfaces están todas en la misma área. Todos los routers internos de un área tienen LSDB idénticas Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 8

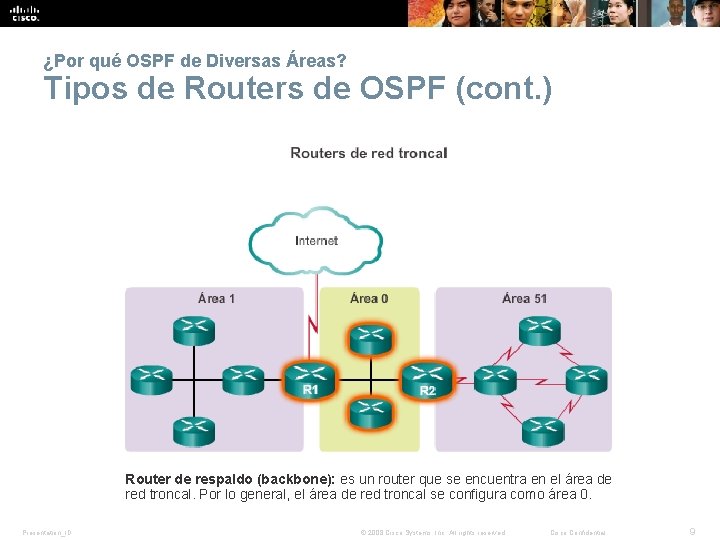

¿Por qué OSPF de Diversas Áreas? Tipos de Routers de OSPF (cont. ) Router de respaldo (backbone): es un router que se encuentra en el área de red troncal. Por lo general, el área de red troncal se configura como área 0. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 9

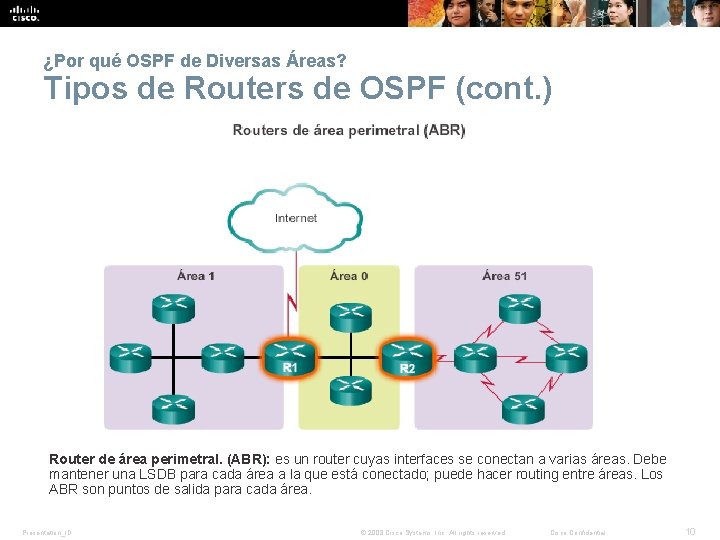

¿Por qué OSPF de Diversas Áreas? Tipos de Routers de OSPF (cont. ) Router de área perimetral. (ABR): es un router cuyas interfaces se conectan a varias áreas. Debe mantener una LSDB para cada área a la que está conectado; puede hacer routing entre áreas. Los ABR son puntos de salida para cada área. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 10

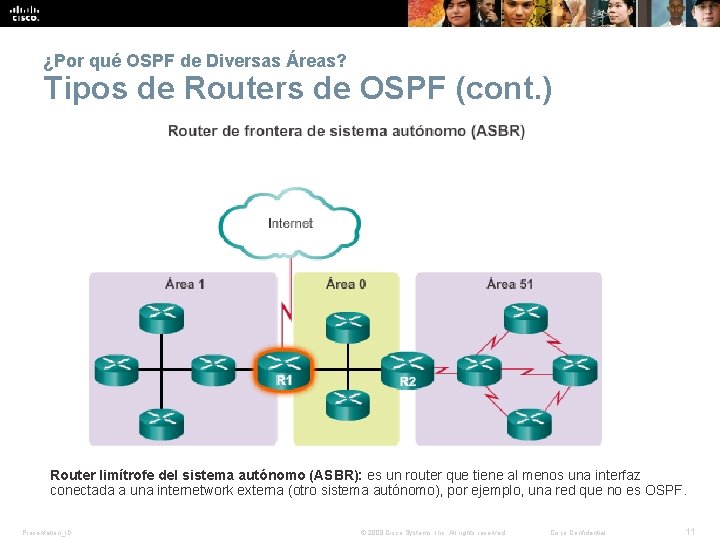

¿Por qué OSPF de Diversas Áreas? Tipos de Routers de OSPF (cont. ) Router limítrofe del sistema autónomo (ASBR): es un router que tiene al menos una interfaz conectada a una internetwork externa (otro sistema autónomo), por ejemplo, una red que no es OSPF. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 11

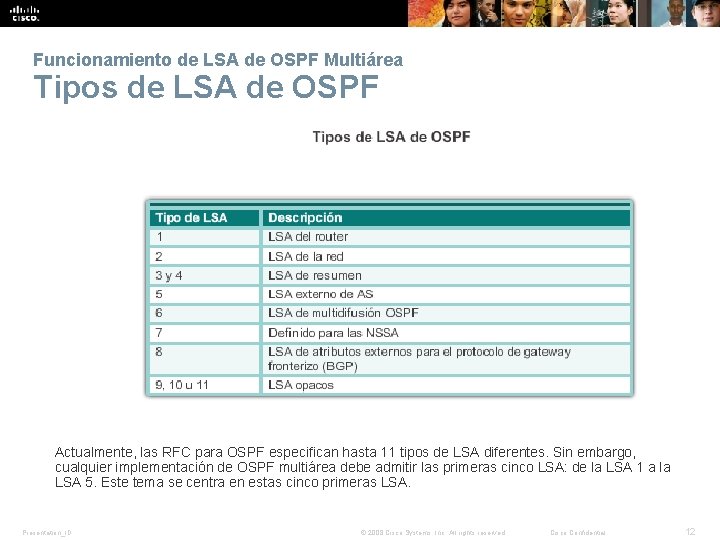

Funcionamiento de LSA de OSPF Multiárea Tipos de LSA de OSPF Actualmente, las RFC para OSPF especifican hasta 11 tipos de LSA diferentes. Sin embargo, cualquier implementación de OSPF multiárea debe admitir las primeras cinco LSA: de la LSA 1 a la LSA 5. Este tema se centra en estas cinco primeras LSA. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 12

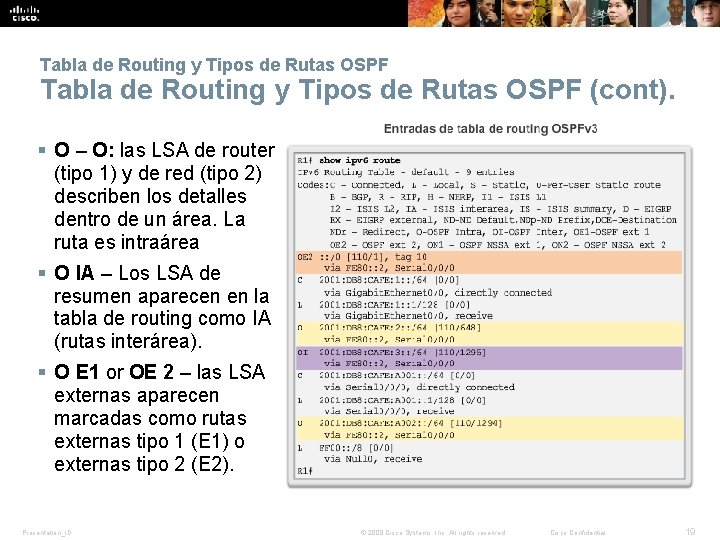

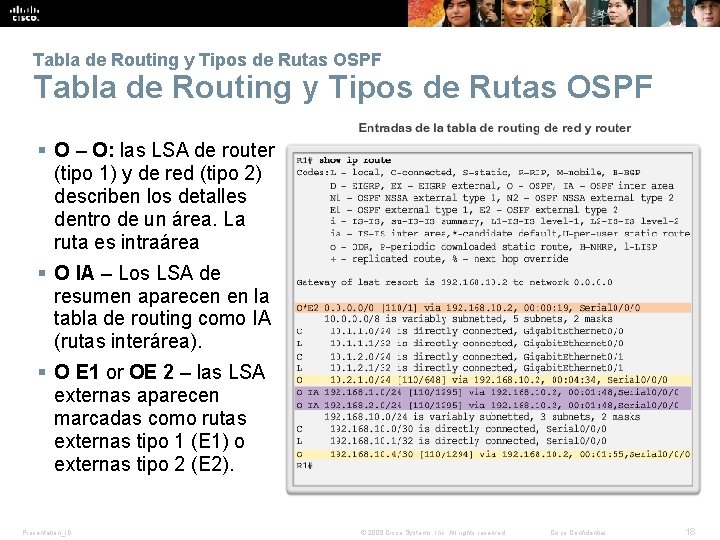

Tabla de Routing y Tipos de Rutas OSPF § O – O: las LSA de router (tipo 1) y de red (tipo 2) describen los detalles dentro de un área. La ruta es intraárea § O IA – Los LSA de resumen aparecen en la tabla de routing como IA (rutas interárea). § O E 1 or OE 2 – las LSA externas aparecen marcadas como rutas externas tipo 1 (E 1) o externas tipo 2 (E 2). Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 18

Tabla de Routing y Tipos de Rutas OSPF (cont). § O – O: las LSA de router (tipo 1) y de red (tipo 2) describen los detalles dentro de un área. La ruta es intraárea § O IA – Los LSA de resumen aparecen en la tabla de routing como IA (rutas interárea). § O E 1 or OE 2 – las LSA externas aparecen marcadas como rutas externas tipo 1 (E 1) o externas tipo 2 (E 2). Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 19

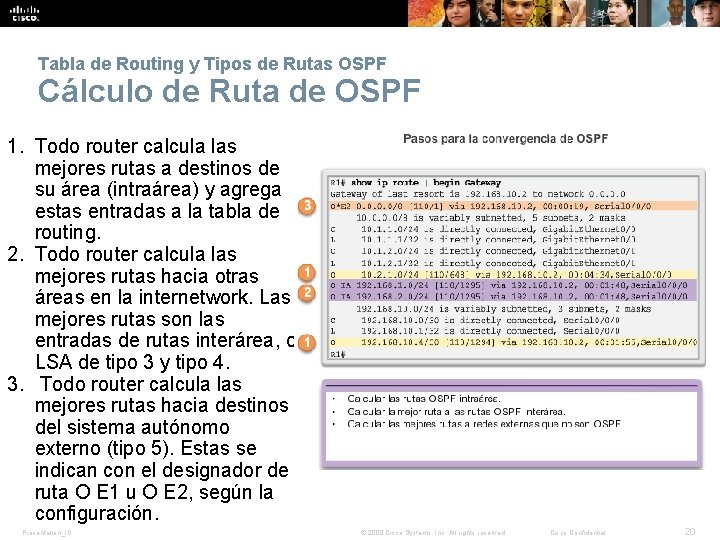

Tabla de Routing y Tipos de Rutas OSPF Cálculo de Ruta de OSPF 1. Todo router calcula las mejores rutas a destinos de su área (intraárea) y agrega estas entradas a la tabla de routing. 2. Todo router calcula las mejores rutas hacia otras áreas en la internetwork. Las mejores rutas son las entradas de rutas interárea, o LSA de tipo 3 y tipo 4. 3. Todo router calcula las mejores rutas hacia destinos del sistema autónomo externo (tipo 5). Estas se indican con el designador de ruta O E 1 u O E 2, según la configuración. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 20

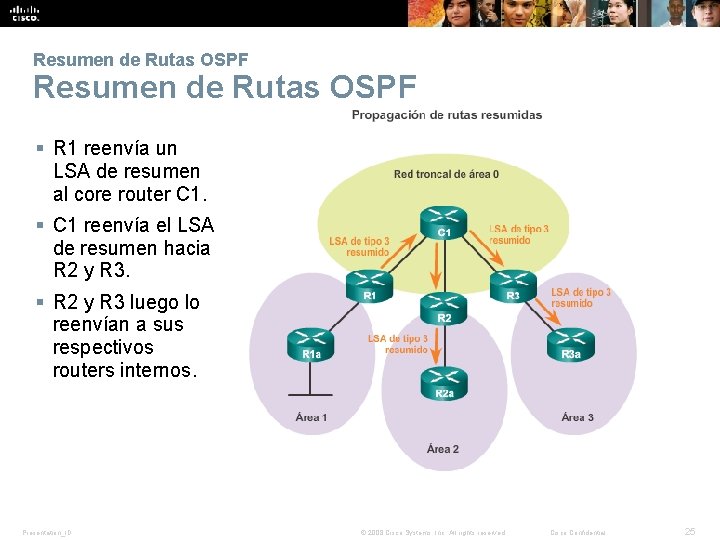

Resumen de Rutas OSPF § R 1 reenvía un LSA de resumen al core router C 1. § C 1 reenvía el LSA de resumen hacia R 2 y R 3. § R 2 y R 3 luego lo reenvían a sus respectivos routers internos. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 25

Resumen de Rutas OSPF Sumarización de Rutas Externas e Interárea Se produce en los ABR y se aplica a las rutas dentro de cada área Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 26

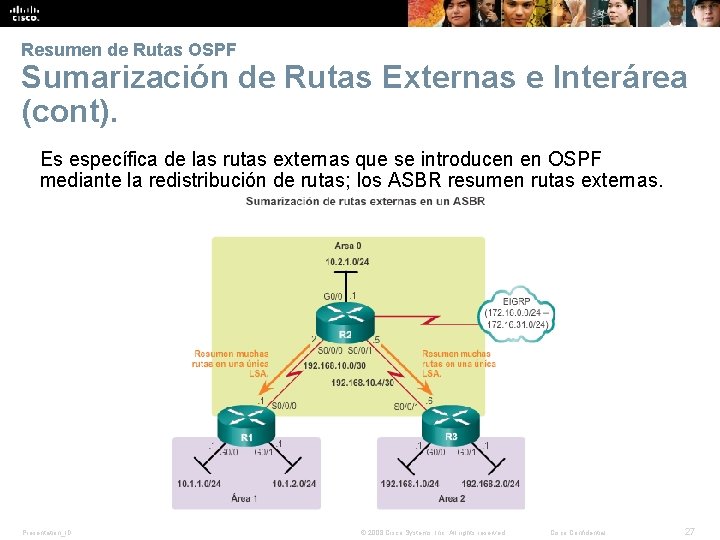

Resumen de Rutas OSPF Sumarización de Rutas Externas e Interárea (cont). Es específica de las rutas externas que se introducen en OSPF mediante la redistribución de rutas; los ASBR resumen rutas externas. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 27

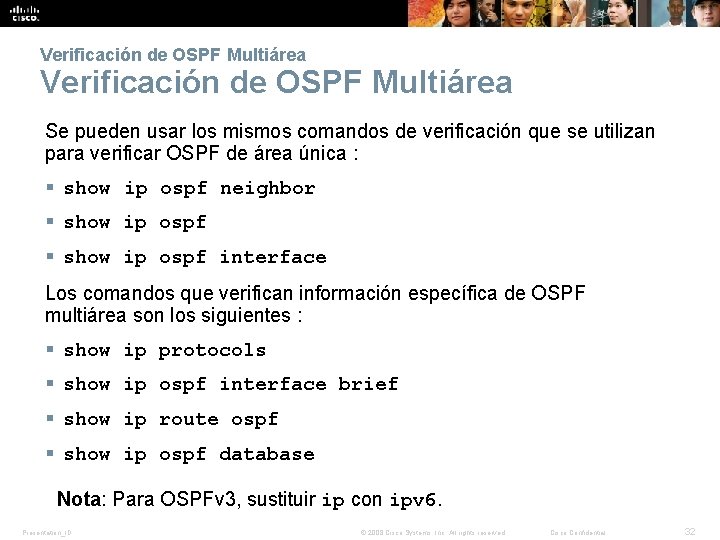

Verificación de OSPF Multiárea Se pueden usar los mismos comandos de verificación que se utilizan para verificar OSPF de área única : § show ip ospf neighbor § show ip ospf interface Los comandos que verifican información específica de OSPF multiárea son los siguientes : § show ip protocols § show ip ospf interface brief § show ip route ospf § show ip ospf database Nota: Para OSPFv 3, sustituir ip con ipv 6. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 32

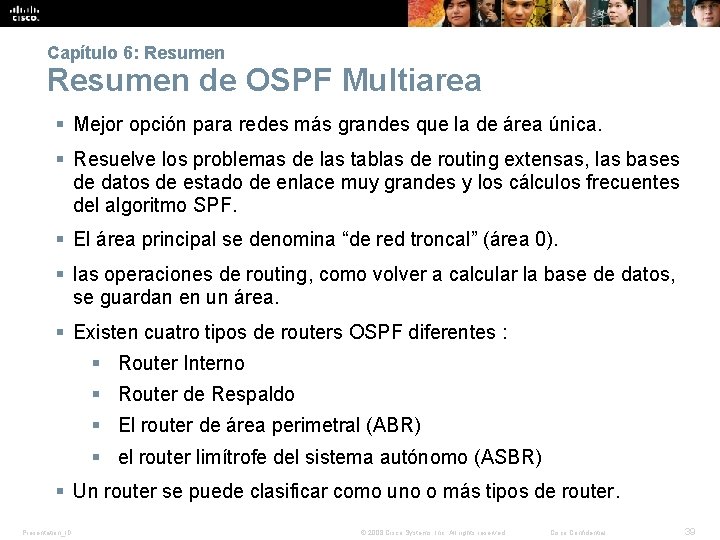

Capítulo 6: Resumen de OSPF Multiarea § Mejor opción para redes más grandes que la de área única. § Resuelve los problemas de las tablas de routing extensas, las bases de datos de estado de enlace muy grandes y los cálculos frecuentes del algoritmo SPF. § El área principal se denomina “de red troncal” (área 0). § las operaciones de routing, como volver a calcular la base de datos, se guardan en un área. § Existen cuatro tipos de routers OSPF diferentes : § Router Interno § Router de Respaldo § El router de área perimetral (ABR) § el router limítrofe del sistema autónomo (ASBR) § Un router se puede clasificar como uno o más tipos de router. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 39

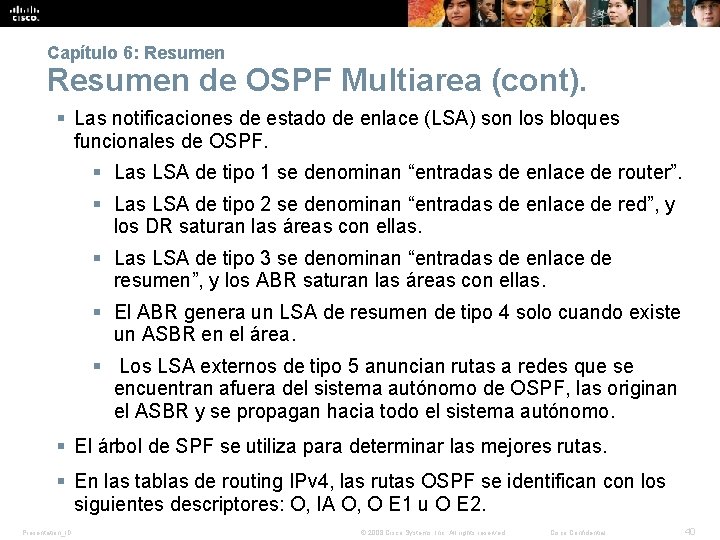

Capítulo 6: Resumen de OSPF Multiarea (cont). § Las notificaciones de estado de enlace (LSA) son los bloques funcionales de OSPF. § Las LSA de tipo 1 se denominan “entradas de enlace de router”. § Las LSA de tipo 2 se denominan “entradas de enlace de red”, y los DR saturan las áreas con ellas. § Las LSA de tipo 3 se denominan “entradas de enlace de resumen”, y los ABR saturan las áreas con ellas. § El ABR genera un LSA de resumen de tipo 4 solo cuando existe un ASBR en el área. § Los LSA externos de tipo 5 anuncian rutas a redes que se encuentran afuera del sistema autónomo de OSPF, las originan el ASBR y se propagan hacia todo el sistema autónomo. § El árbol de SPF se utiliza para determinar las mejores rutas. § En las tablas de routing IPv 4, las rutas OSPF se identifican con los siguientes descriptores: O, IA O, O E 1 u O E 2. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 40

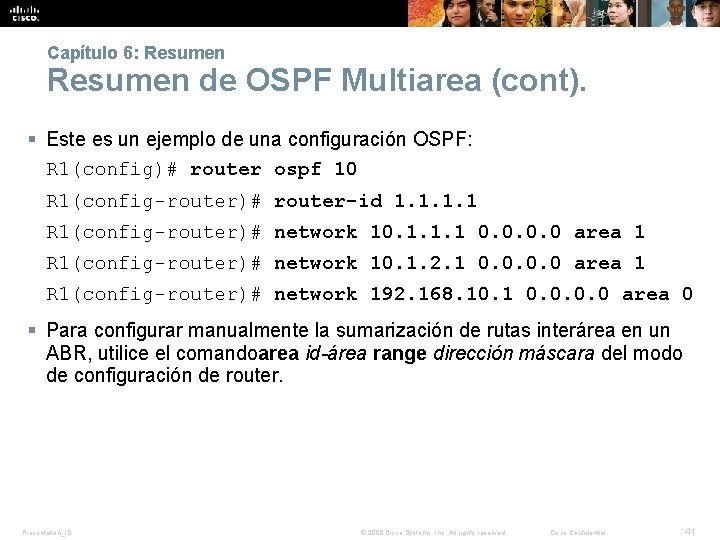

Capítulo 6: Resumen de OSPF Multiarea (cont). § Este es un ejemplo de una configuración OSPF: R 1(config)# router ospf 10 R 1(config-router)# router-id 1. 1 R 1(config-router)# network 10. 1. 1. 1 0. 0 area 1 R 1(config-router)# network 10. 1. 2. 1 0. 0 area 1 R 1(config-router)# network 192. 168. 10. 1 0. 0 area 0 § Para configurar manualmente la sumarización de rutas interárea en un ABR, utilice el comandoarea id-área range dirección máscara del modo de configuración de router. Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 41

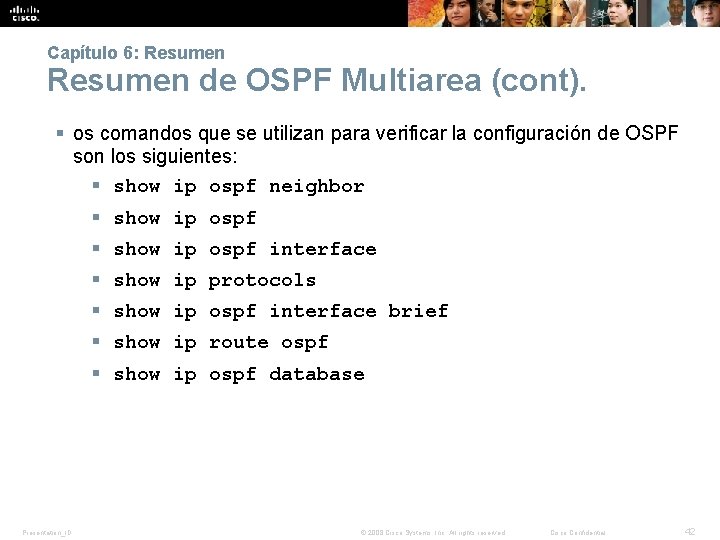

Capítulo 6: Resumen de OSPF Multiarea (cont). § os comandos que se utilizan para verificar la configuración de OSPF son los siguientes: § show ip ospf neighbor § show ip ospf interface § show ip protocols § show ip ospf interface brief § show ip route ospf § show ip ospf database Presentation_ID © 2008 Cisco Systems, Inc. All rights reserved. Cisco Confidential 42
