WPŁYW WŁÓKIEN ARAMIDOWYCH DO PRZESTRZENNEGO ZBROJENIA WSZYSTKICH TYPÓW MIESZANEK MINERALNO-ASFALTOWYCH

DOZOWANIE Dozowanie FORTA-FI Na 1 tonę gotowej mieszanki należy dodać 0, 5 kg włókien bezpośrednio do mieszalnika podczas procesu mieszania.

FORTA-FI W GOTOWEJ MIESZANCE MINERALNO-ASFALTOWEJ Z PRODUKCJI fot. Ł. Mejłun

ODPORNOŚĆ NA DEFORMACJE TRWAŁE Badanie odporności mieszanek mineralno-asfaltowych na deformacje trwałe wykonano w oparciu o normę PN-EN 12697 -22, w małym koleinomierzu, według metody B, w powietrzu. Temperatura badania wynosiła +60°C Odporność mieszanek mineralno-asfaltowych na deformacje trwałe była oceniana na podstawie proporcjonalnej głębokości koleiny oraz nachylenia wykresu koleinowania.

ODPORNOŚĆ NA DEFORMACJE TRWAŁE 7 PRD [ % ] 6, 2 6 5 PRD [ % ] 4, 3 PRD [ % ] 4, 8 4, 1 4 3 PRD [ % ] 2, 3 2, 4 2 1 WTS [ mm/103 cykli ] 0, 06 0 AC 16 W 25/55 -60 WTS [ mm/103 cykli ] 0, 03 AC 16 W 25/55 -60 FF WTS [ mm/103 cykli ] 0, 14 AC 16 W 35/50 WTS [ mm/103 cykli ] 0, 07 AC 16 W 35/50 FF WTS [ mm/103 cykli ] 0, 08 AC 16 W 25/55 -60 WTS [ mm/103 cykli ] 0, 04 AC 16 W 25/55 -60 FF WTS [ mm/103 cykli ] 0, 06 AC 11 S 50/70 WTS [ mm/103 cykli ] 0, 04 AC 11 S 50/70 FF

ODPORNOŚĆ MIESZANEK MINERALNO-ASFALTOWYCH NA DZIAŁANIE WODY I MROZU wg PN-EN 12697 -12: 2008 Mieszanki mineralno-asfaltowe Metody badań mieszanek mineralno-asfaltowych na gorąco. Część 12: Określenie wrażliwości próbek asfaltowych na wodę Badanie odporności mieszanek mineralno-asfaltowych na działanie wody i mrozu wykonuje się na podstawie badania wytrzymałości na pośrednie rozciąganie próbek kontrolnych, z „zestawu suchego” oraz próbek poddanych oddziaływaniu wody i mrozu, „zestawu mokrego”.

ODPORNOŚĆ NA WODĘ I MRÓZ WSKAŹNIK ITSR [%] 120 100 91, 7 91 95, 3 88, 6 99, 7 91, 3 83, 1 82, 1 80 60 40 20 0 AC 16 W 25/55 -60 FF AC 16 W 35/50 FF AC 16 W 25/55 -60 FF AC 11 S 50/70 FF

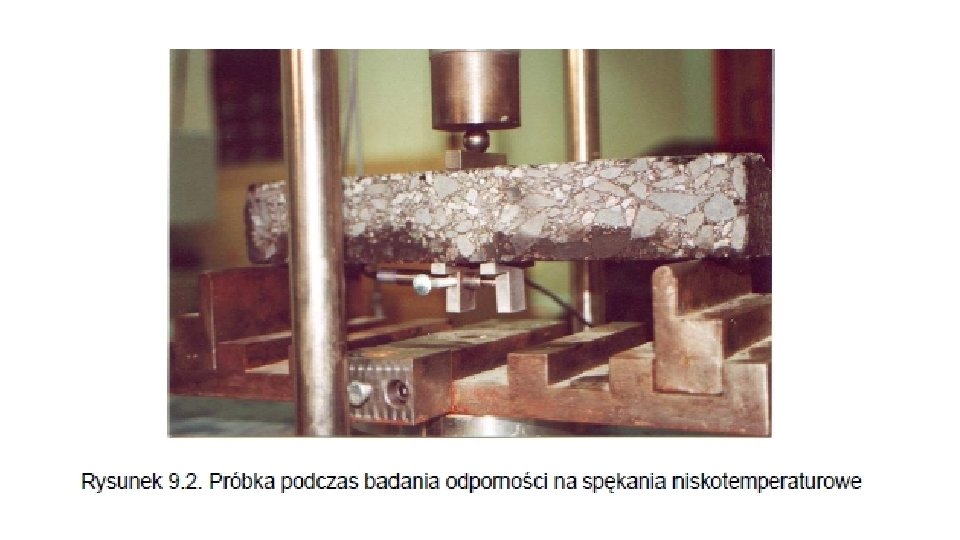

ODPORNOŚĆ NA SPĘKANIA NISKOTEMPERATUROWE Badanie polega na zginaniu belki wolnopodpartej, o wymiarach 300 x 50 mm, obciążonej siłą skupioną w środku rozpiętości, w prasie ze stałym przesuwem tłoka wynoszącym 1, 25 mm/min. Rejestruje się zależność pomiędzy przykładaną siłą a wywoływanym odkształceniem próbki.

WSKAŹNIK USZTYWNIENIA 0, 44 0, 43 0, 42 0, 41 0, 4 0, 39 0, 38 0, 37 0, 36 0, 35 AC 11 S 50/70 FF AC 16 W 35/50 FF

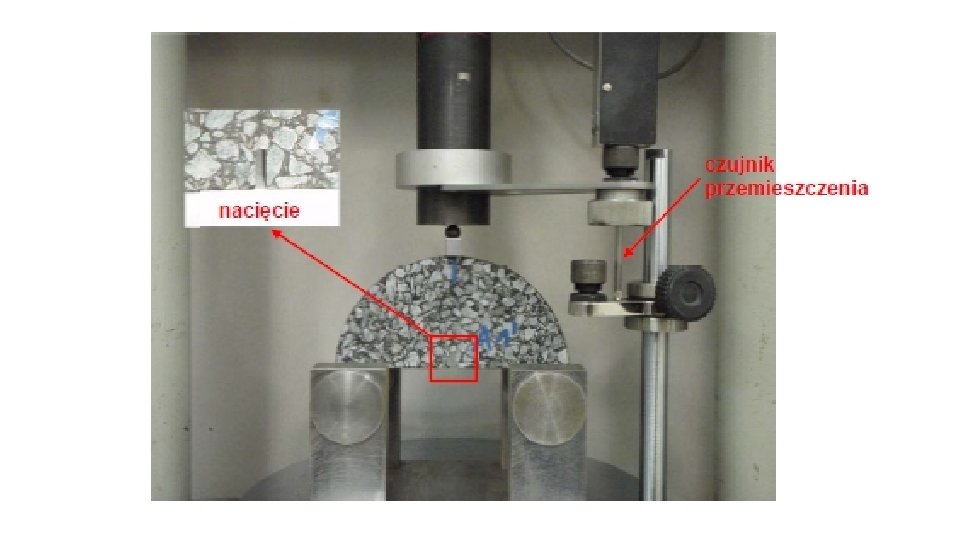

ODPORNOŚĆ NA SPĘKANIA NISKOTEMPERATUROWE METODA MECHANIKI PĘKANIA Badania odporności na pękanie wykonano w oparciu o założenia normy PN-EN 12697 -44

METODA MECHANIKI PĘKANIA 1, 2 1 0, 8 0, 6 0, 4 0, 2 AC 11 S 50/70 FF AC 16 W 35/50 FF AC 16 W 25/55 -60 FF

SZTYWNOŚĆ i ZMĘCZENIE

SZTYWNOŚĆ AC 16 W 35/50 + FF AC 16 W 35/50 10 o. C 15 o. C 1 16921 13307 15123 11894 2 17412 13253 14677 11986 3 17374 12956 14975 12249 4 17177 12992 15578 12371 5 17089 13124 15217 12079 Średnia 17194, 6 13126, 4 15114 12115, 8 Temperatura

ZMĘCZENIE 100 µstrain AC 16 W 35/50 + FF AC 16 W 35/50 obciążenie 100 µstrain temp. 10 o. C 1 6098758 4196231 2 5521487 4231176 3 6191296 5211375 4 5269877 4896975 5 5389654 4212321 Średnia 5694214 4549616

ZMĘCZENIE 200 µstrain AC 16 W 35/50 + FF AC 16 W 35/50 obciążenie 200 µstrain temp. 10 o. C 1 30097 41088 2 37925 9214 3 18542 28385 4 32738 26322 5 49903 30327 Średnia 33841 27067

Wykres Wöhlera 10000000 100000 10000 50 60 70 80 90 100 110 120 130 140 150 AC 16 W 35/50 + FF AC 16 W 35/50 160 170 180 190 200 210
