ebro konstruowanie zbrojenia Janusz Pdziwiatr 1 Konstruowanie zginanie

Żebro – konstruowanie zbrojenia Janusz Pędziwiatr 1

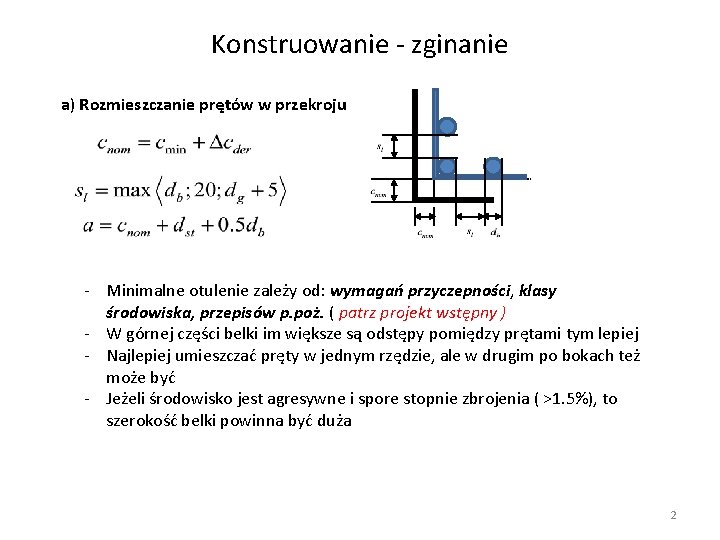

Konstruowanie - zginanie a) Rozmieszczanie prętów w przekroju - Minimalne otulenie zależy od: wymagań przyczepności, klasy środowiska, przepisów p. poż. ( patrz projekt wstępny ) - W górnej części belki im większe są odstępy pomiędzy prętami tym lepiej - Najlepiej umieszczać pręty w jednym rzędzie, ale w drugim po bokach też może być - Jeżeli środowisko jest agresywne i spore stopnie zbrojenia ( >1. 5%), to szerokość belki powinna być duża 2

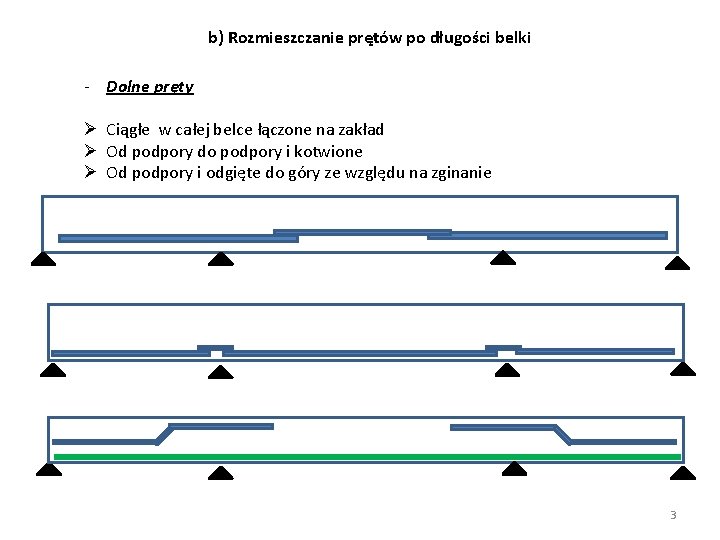

b) Rozmieszczanie prętów po długości belki - Dolne pręty Ø Ciągłe w całej belce łączone na zakład Ø Od podpory do podpory i kotwione Ø Od podpory i odgięte do góry ze względu na zginanie 3

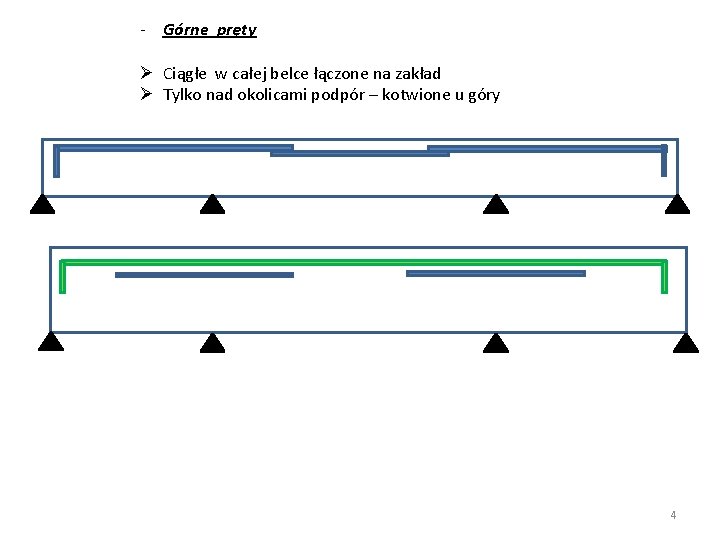

- Górne pręty Ø Ciągłe w całej belce łączone na zakład Ø Tylko nad okolicami podpór – kotwione u góry 4

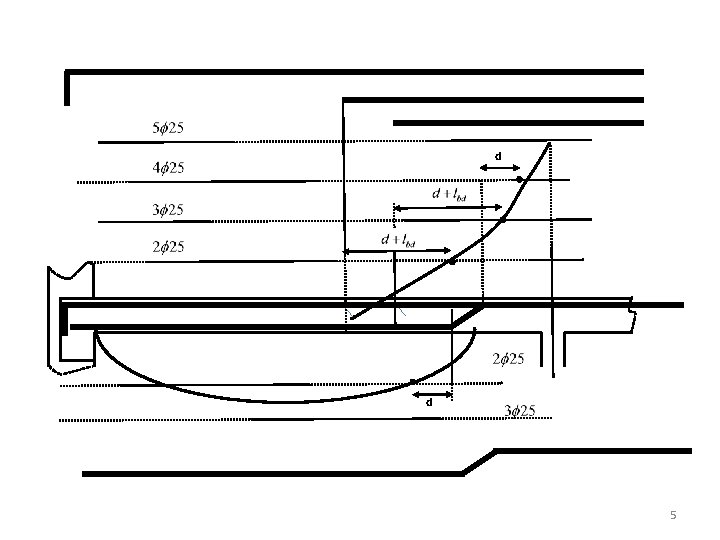

d d 5

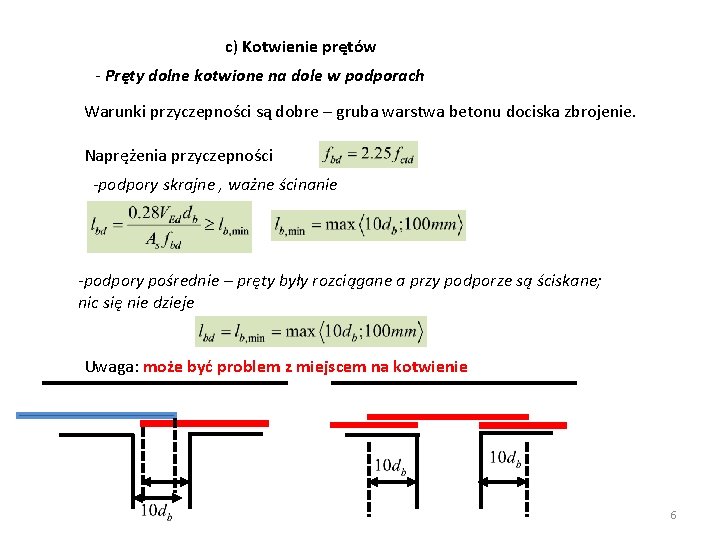

c) Kotwienie prętów - Pręty dolne kotwione na dole w podporach Warunki przyczepności są dobre – gruba warstwa betonu dociska zbrojenie. Naprężenia przyczepności -podpory skrajne , ważne ścinanie -podpory pośrednie – pręty były rozciągane a przy podporze są ściskane; nic się nie dzieje Uwaga: może być problem z miejscem na kotwienie 6

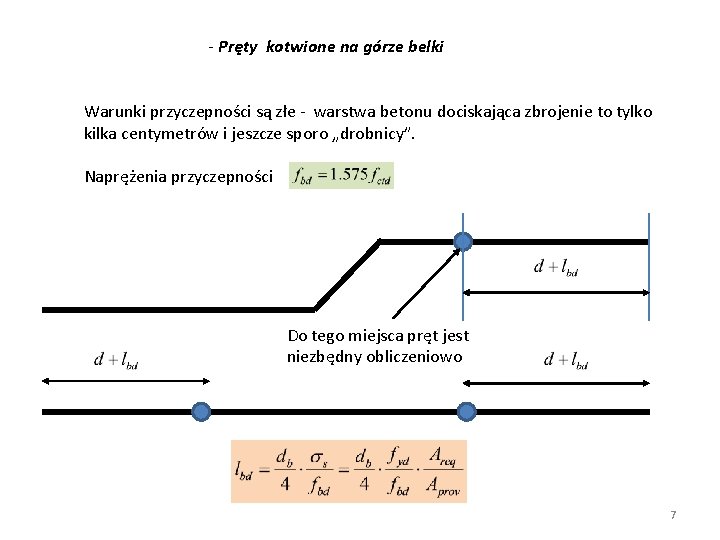

- Pręty kotwione na górze belki Warunki przyczepności są złe - warstwa betonu dociskająca zbrojenie to tylko kilka centymetrów i jeszcze sporo „drobnicy”. Naprężenia przyczepności Do tego miejsca pręt jest niezbędny obliczeniowo 7

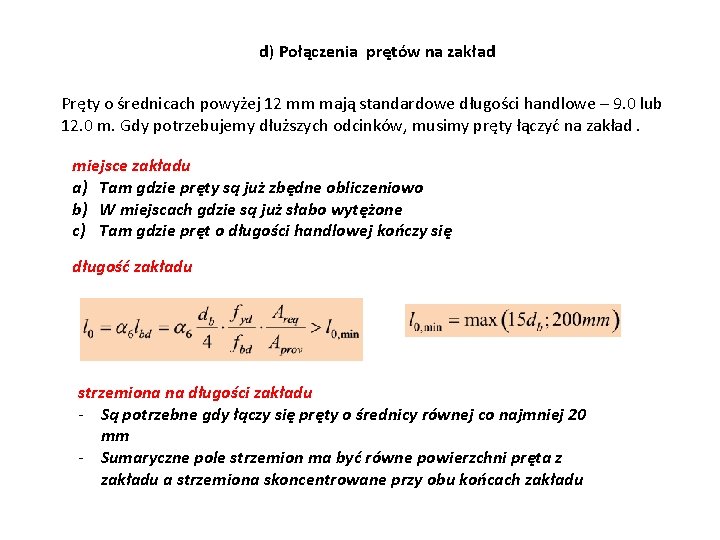

d) Połączenia prętów na zakład Pręty o średnicach powyżej 12 mm mają standardowe długości handlowe – 9. 0 lub 12. 0 m. Gdy potrzebujemy dłuższych odcinków, musimy pręty łączyć na zakład. miejsce zakładu a) Tam gdzie pręty są już zbędne obliczeniowo b) W miejscach gdzie są już słabo wytężone c) Tam gdzie pręt o długości handlowej kończy się długość zakładu strzemiona na długości zakładu - Są potrzebne gdy łączy się pręty o średnicy równej co najmniej 20 mm - Sumaryczne pole strzemion ma być równe powierzchni pręta z zakładu a strzemiona skoncentrowane przy obu końcach zakładu
