UTILISATION DU TLESCOPE Meade ETX 90 Michel MARCELIN

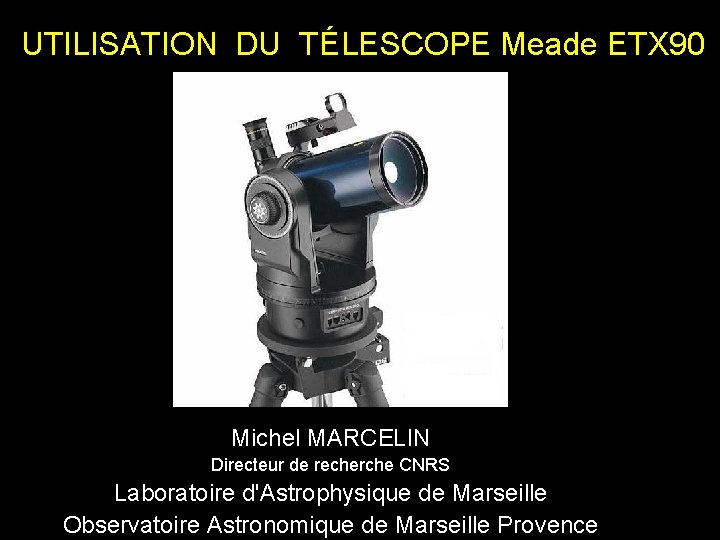

UTILISATION DU TÉLESCOPE Meade ETX 90 Michel MARCELIN Directeur de recherche CNRS Laboratoire d'Astrophysique de Marseille Observatoire Astronomique de Marseille Provence

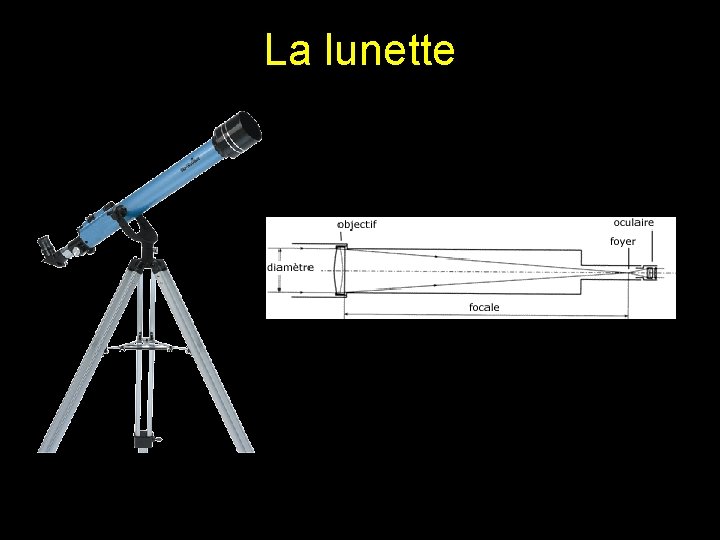

La lunette

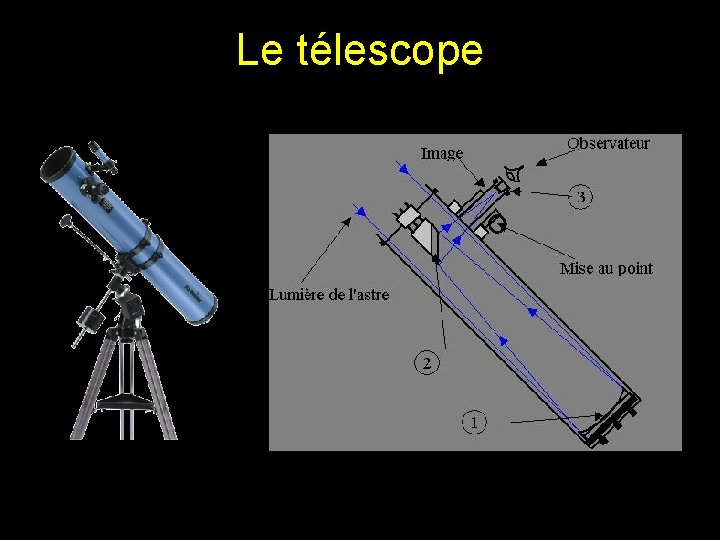

Le télescope

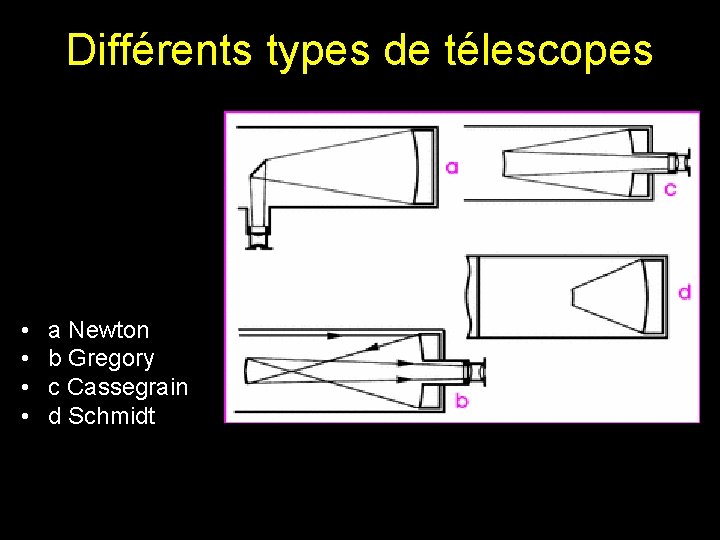

Différents types de télescopes • • a Newton b Gregory c Cassegrain d Schmidt

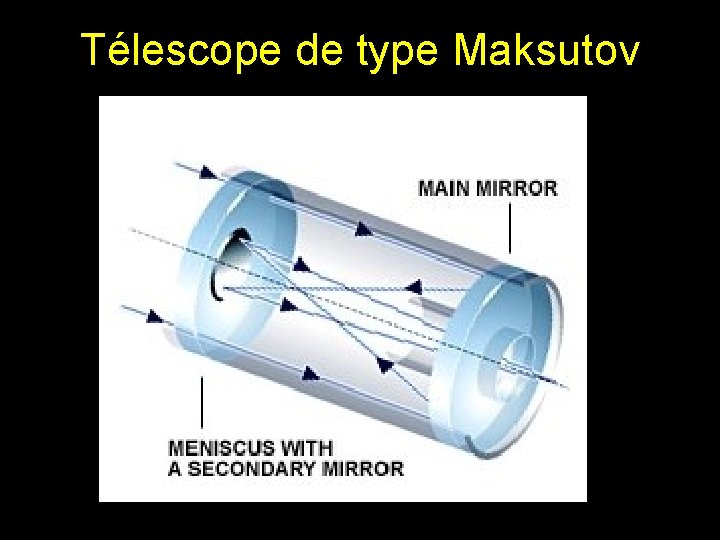

Télescope de type Maksutov

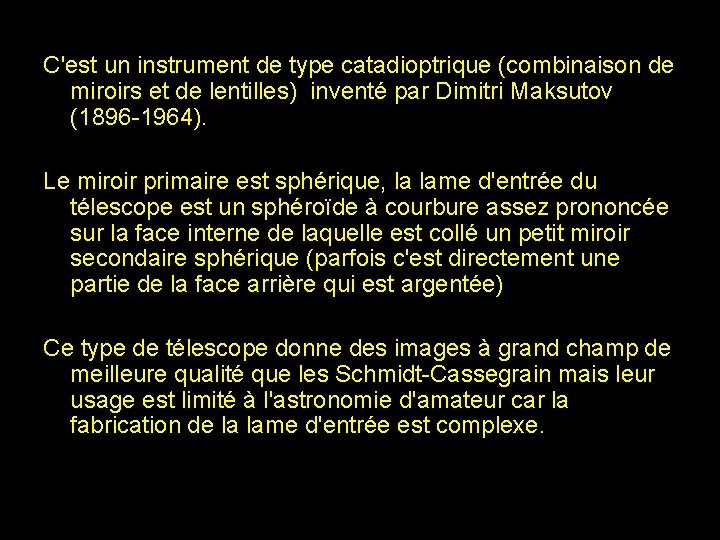

C'est un instrument de type catadioptrique (combinaison de miroirs et de lentilles) inventé par Dimitri Maksutov (1896 -1964). Le miroir primaire est sphérique, la lame d'entrée du télescope est un sphéroïde à courbure assez prononcée sur la face interne de laquelle est collé un petit miroir secondaire sphérique (parfois c'est directement une partie de la face arrière qui est argentée) Ce type de télescope donne des images à grand champ de meilleure qualité que les Schmidt-Cassegrain mais leur usage est limité à l'astronomie d'amateur car la fabrication de la lame d'entrée est complexe.

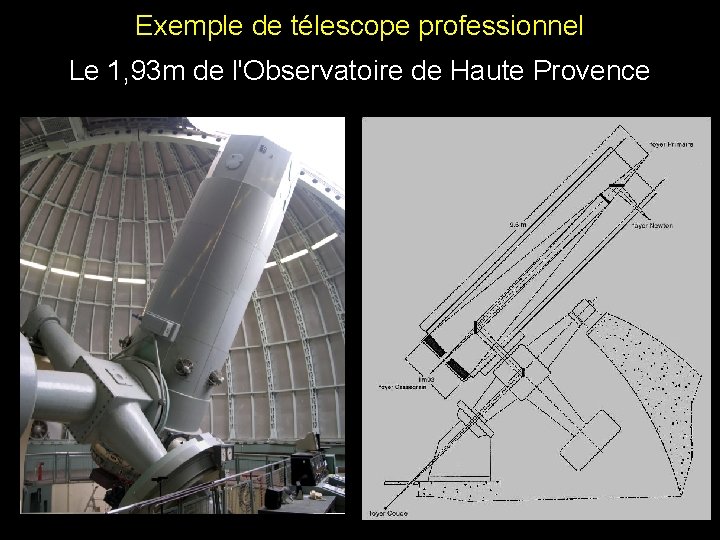

Exemple de télescope professionnel Le 1, 93 m de l'Observatoire de Haute Provence

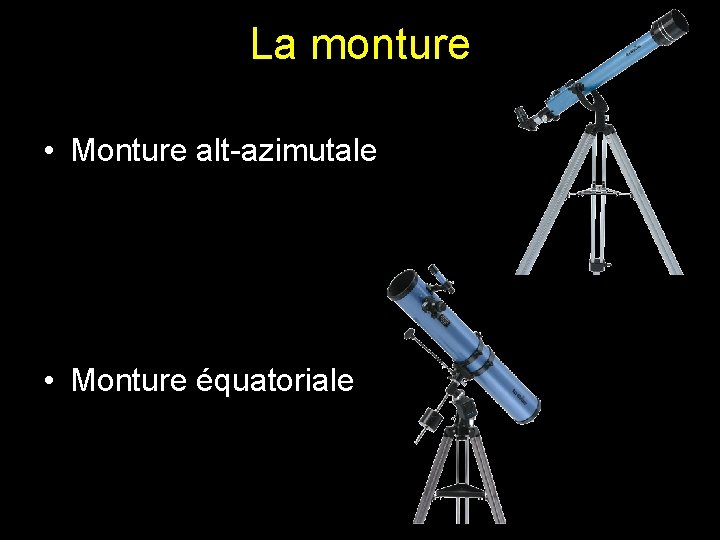

La monture • Monture alt-azimutale • Monture équatoriale

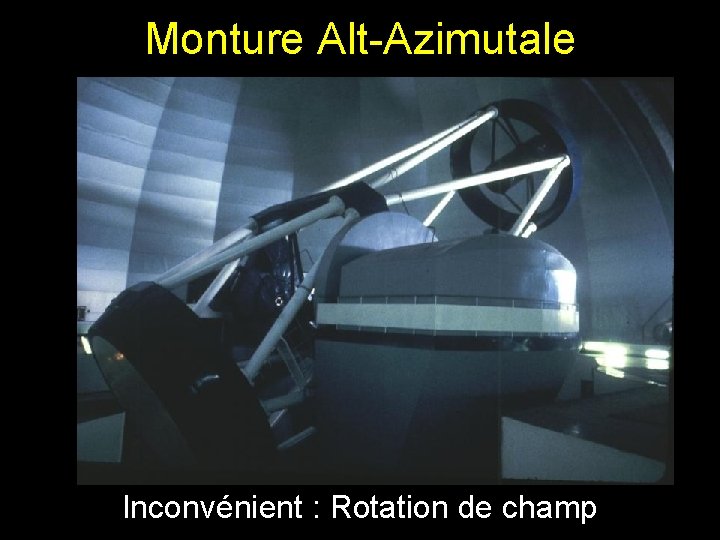

Monture Alt-Azimutale Inconvénient : Rotation de champ

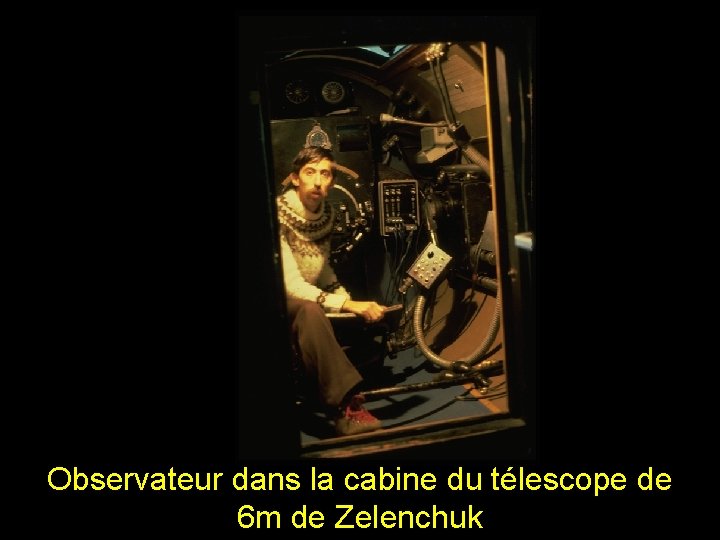

Observateur dans la cabine du télescope de 6 m de Zelenchuk

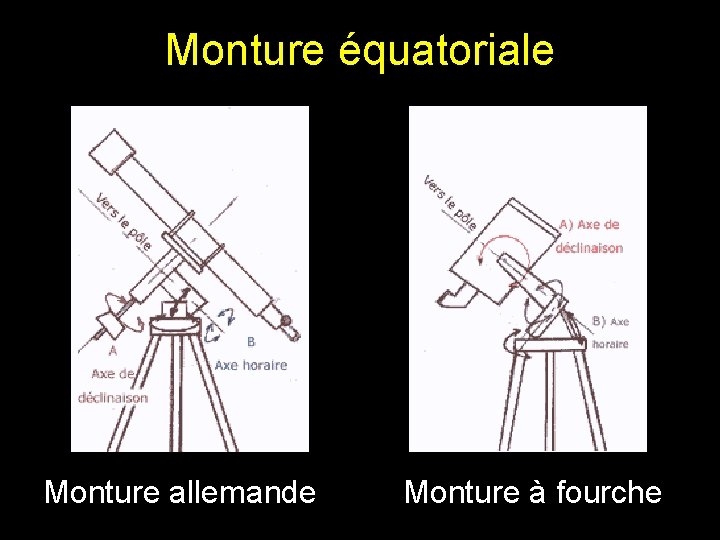

Monture équatoriale Monture allemande Monture à fourche

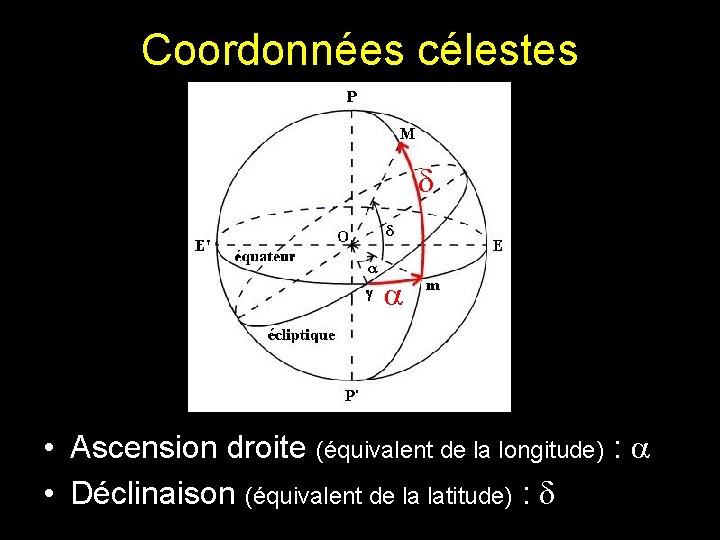

Coordonnées célestes d a • Ascension droite (équivalent de la longitude) : a • Déclinaison (équivalent de la latitude) : d

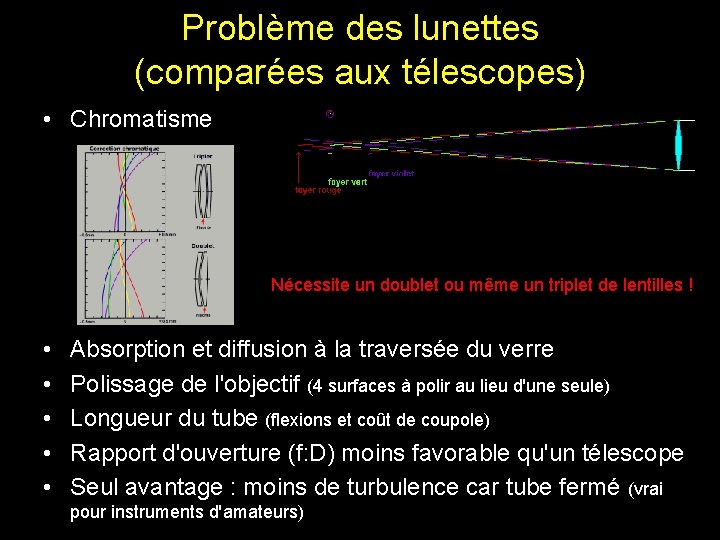

Problème des lunettes (comparées aux télescopes) • Chromatisme Nécessite un doublet ou même un triplet de lentilles ! • • • Absorption et diffusion à la traversée du verre Polissage de l'objectif (4 surfaces à polir au lieu d'une seule) Longueur du tube (flexions et coût de coupole) Rapport d'ouverture (f: D) moins favorable qu'un télescope Seul avantage : moins de turbulence car tube fermé (vrai pour instruments d'amateurs)

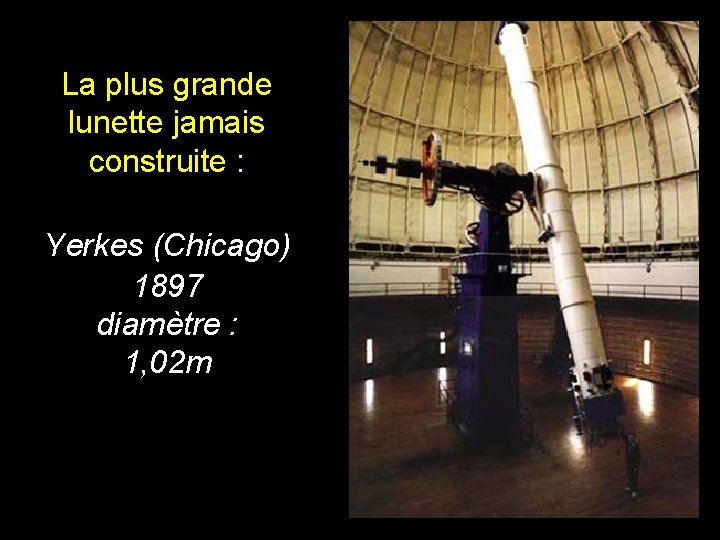

La plus grande lunette jamais construite : Yerkes (Chicago) 1897 diamètre : 1, 02 m

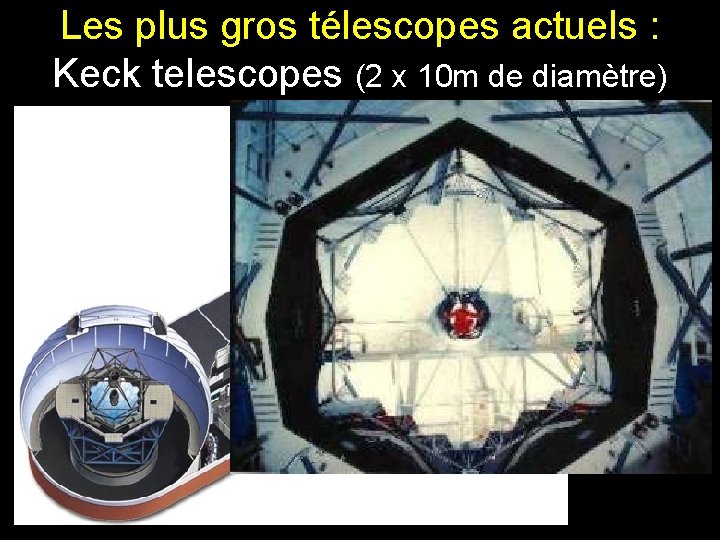

Les plus gros télescopes actuels : Keck telescopes (2 x 10 m de diamètre)

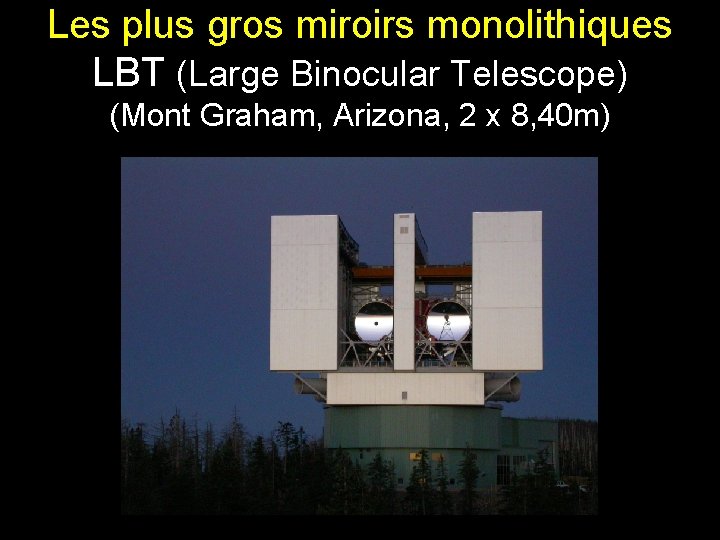

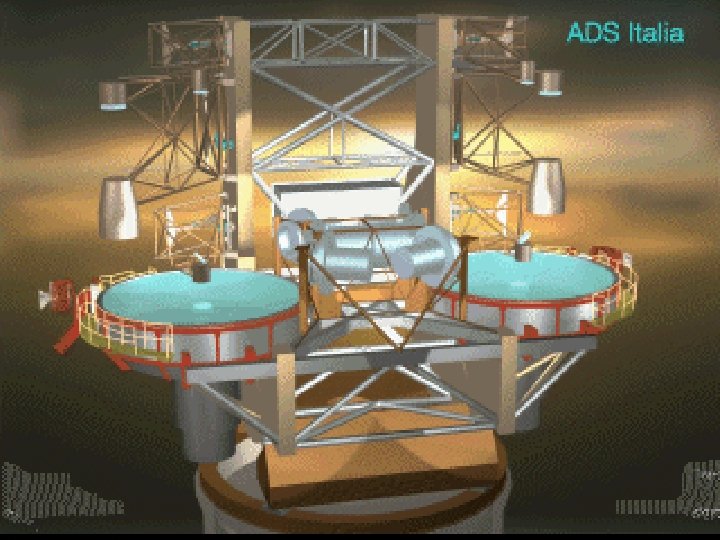

Les plus gros miroirs monolithiques LBT (Large Binocular Telescope) (Mont Graham, Arizona, 2 x 8, 40 m)

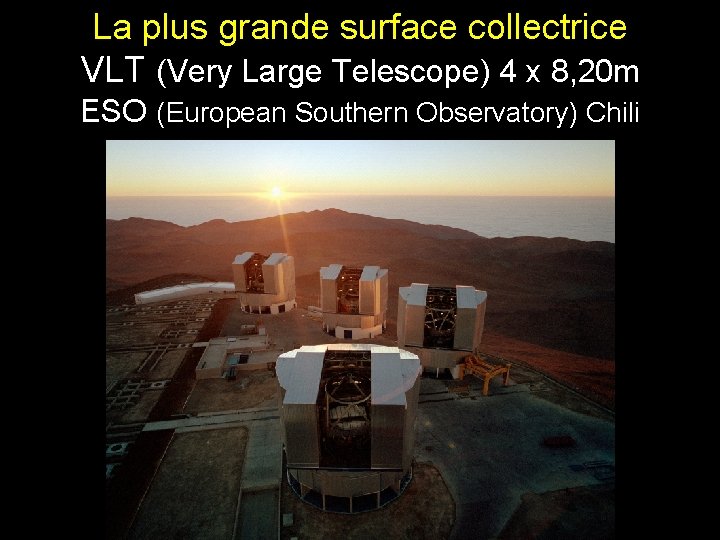

La plus grande surface collectrice VLT (Very Large Telescope) 4 x 8, 20 m ESO (European Southern Observatory) Chili

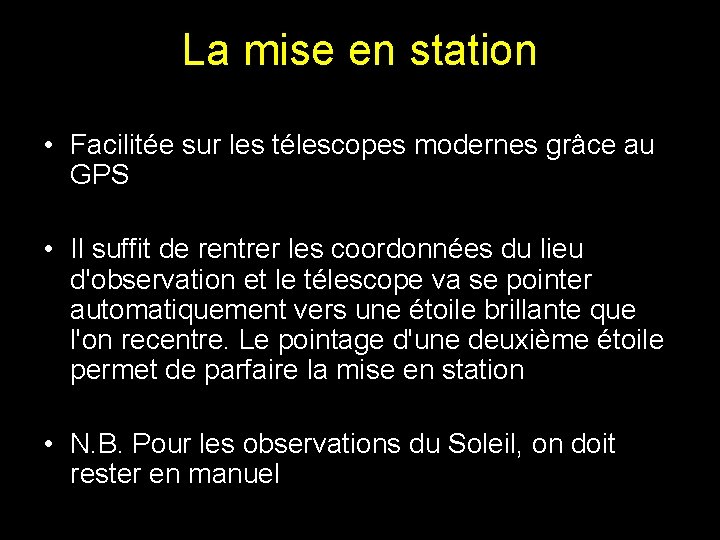

La mise en station • Facilitée sur les télescopes modernes grâce au GPS • Il suffit de rentrer les coordonnées du lieu d'observation et le télescope va se pointer automatiquement vers une étoile brillante que l'on recentre. Le pointage d'une deuxième étoile permet de parfaire la mise en station • N. B. Pour les observations du Soleil, on doit rester en manuel

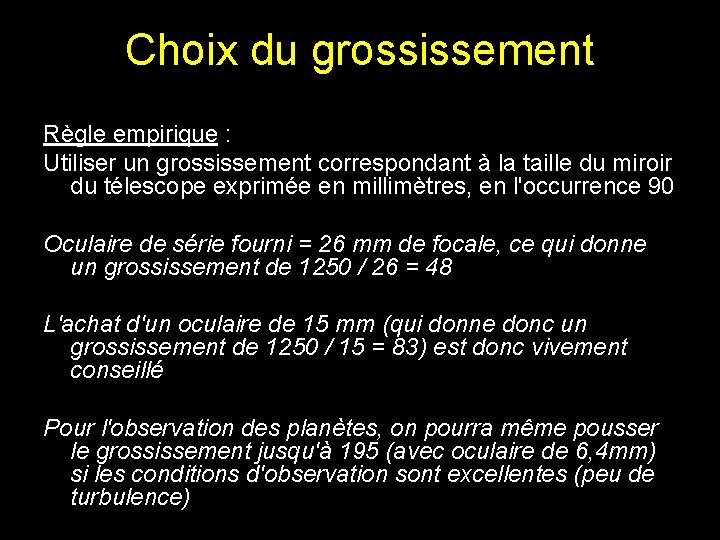

Choix du grossissement Règle empirique : Utiliser un grossissement correspondant à la taille du miroir du télescope exprimée en millimètres, en l'occurrence 90 Oculaire de série fourni = 26 mm de focale, ce qui donne un grossissement de 1250 / 26 = 48 L'achat d'un oculaire de 15 mm (qui donne donc un grossissement de 1250 / 15 = 83) est donc vivement conseillé Pour l'observation des planètes, on pourra même pousser le grossissement jusqu'à 195 (avec oculaire de 6, 4 mm) si les conditions d'observation sont excellentes (peu de turbulence)

Observation du Soleil

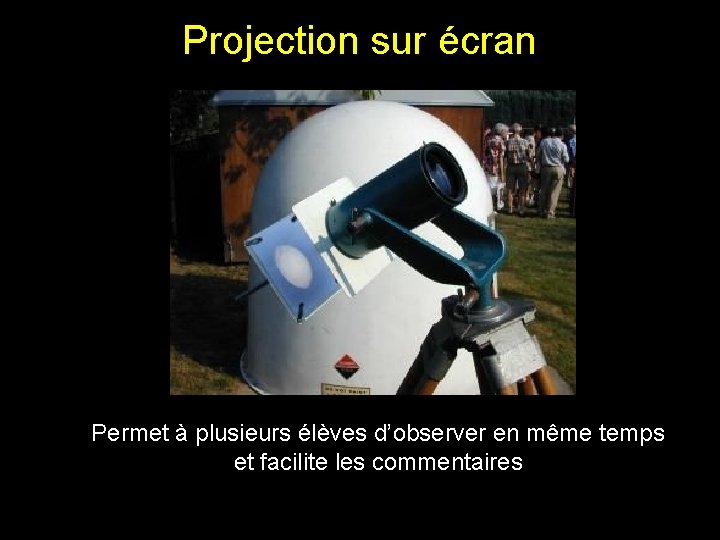

Projection sur écran Permet à plusieurs élèves d’observer en même temps et facilite les commentaires

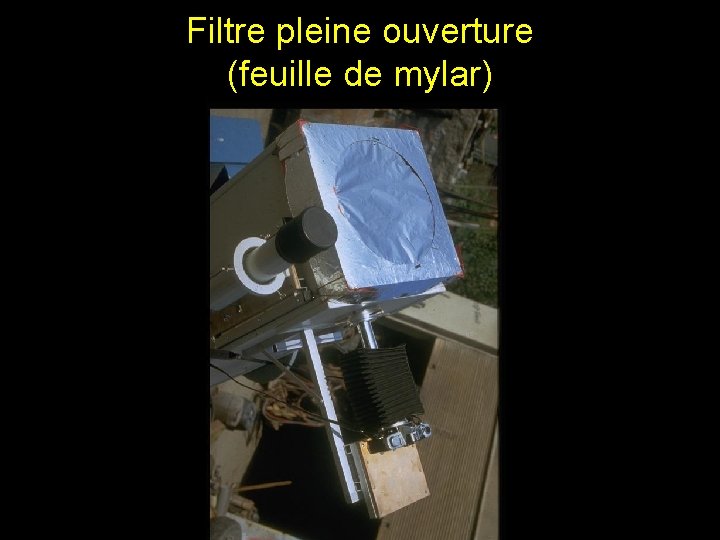

Filtre pleine ouverture (feuille de mylar)

Observation de la Lune Oculaire de longue focale Oculaire de courte focale

Observation des planètes Jupiter Oculaire de longue focale Vénus Oculaire de courte focale Saturne 10 ” Oculaire de courte focale

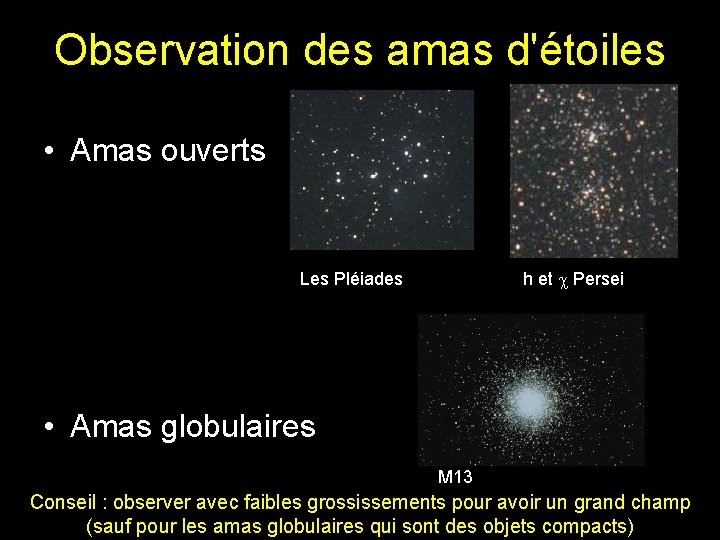

Observation des amas d'étoiles • Amas ouverts h et c Persei Les Pléiades • Amas globulaires M 13 Conseil : observer avec faibles grossissements pour avoir un grand champ (sauf pour les amas globulaires qui sont des objets compacts)

Observation des nébuleuses • Nébuleuse d’Orion • Nébuleuse annulaire de la Lyre Nébuleuse de la Lagune Conseil : observer avec faibles grossissements pour avoir un grand champ

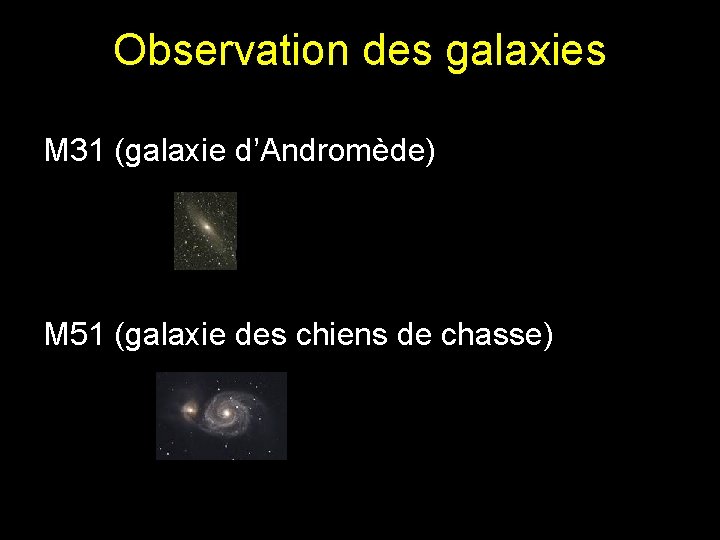

Observation des galaxies M 31 (galaxie d’Andromède) M 51 (galaxie des chiens de chasse)

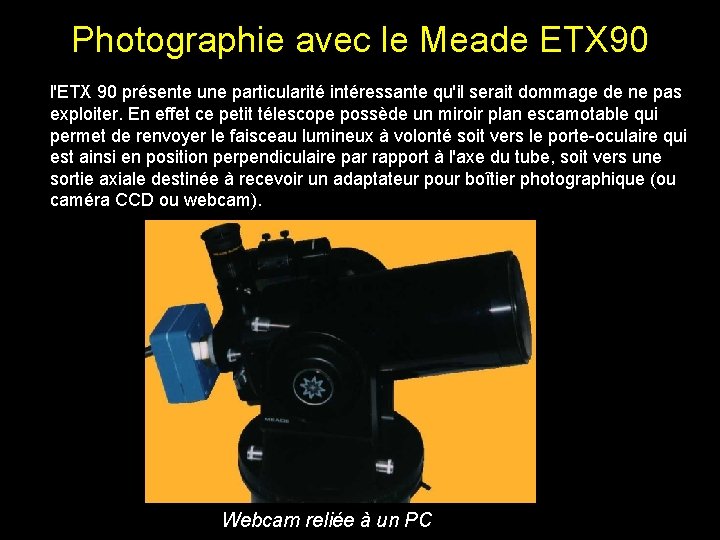

Photographie avec le Meade ETX 90 l'ETX 90 présente une particularité intéressante qu'il serait dommage de ne pas exploiter. En effet ce petit télescope possède un miroir plan escamotable qui permet de renvoyer le faisceau lumineux à volonté soit vers le porte-oculaire qui est ainsi en position perpendiculaire par rapport à l'axe du tube, soit vers une sortie axiale destinée à recevoir un adaptateur pour boîtier photographique (ou caméra CCD ou webcam). Webcam reliée à un PC

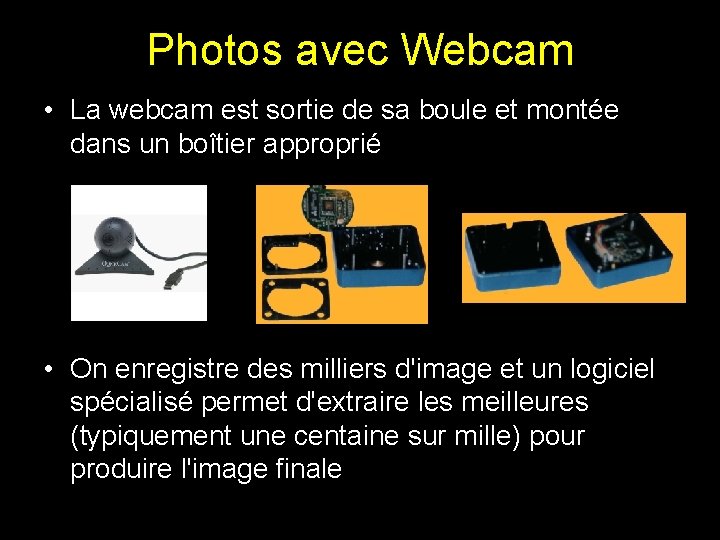

Photos avec Webcam • La webcam est sortie de sa boule et montée dans un boîtier approprié • On enregistre des milliers d'image et un logiciel spécialisé permet d'extraire les meilleures (typiquement une centaine sur mille) pour produire l'image finale

Image de la Lune avec Webcam sur ETX 90 Alcains - 29/Sep/2002 04: 25 Meade ETX-90 + Philips To. Ucam Pro (mosaic)

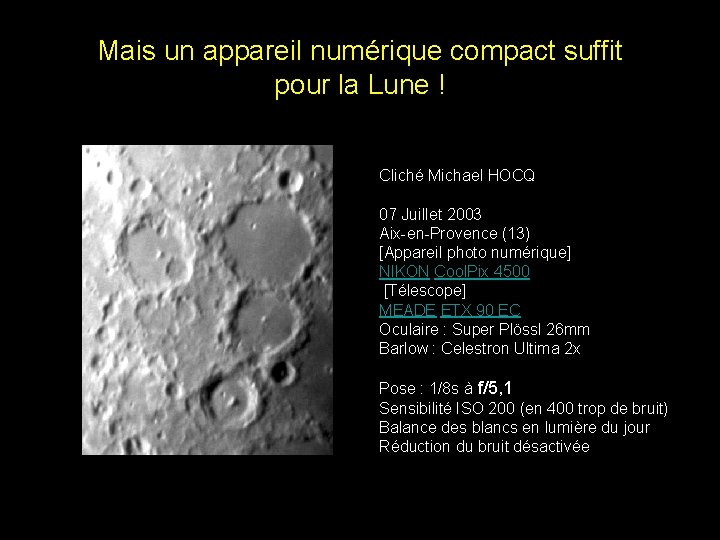

Mais un appareil numérique compact suffit pour la Lune ! Cliché Michael HOCQ 07 Juillet 2003 Aix-en-Provence (13) [Appareil photo numérique] NIKON Cool. Pix 4500 [Télescope] MEADE ETX 90 EC Oculaire : Super Plössl 26 mm Barlow : Celestron Ultima 2 x Pose : 1/8 s à f/5, 1 Sensibilité ISO 200 (en 400 trop de bruit) Balance des blancs en lumière du jour Réduction du bruit désactivée

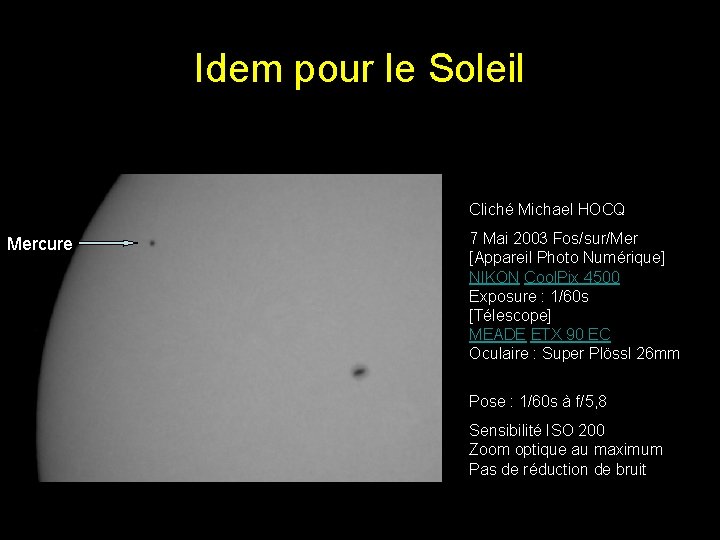

Idem pour le Soleil Cliché Michael HOCQ Mercure 7 Mai 2003 Fos/sur/Mer [Appareil Photo Numérique] NIKON Cool. Pix 4500 Exposure : 1/60 s [Télescope] MEADE ETX 90 EC Oculaire : Super Plössl 26 mm Pose : 1/60 s à f/5, 8 Sensibilité ISO 200 Zoom optique au maximum Pas de réduction de bruit

Jupiter avec webcam Jupiter system: Meade ETX-90 PE, SPC 900 NC (RAW-Modus, col), Filter (W 12), 2 x 100 of 2000 pics (640 x 480). Jupiter avec Io: Meade ETX-90 PE, SPC 900 NC (RAW-Modus, col), Filter (W 12), 3 x Barlowlense, 120 of 1200 pics (640 x 480).

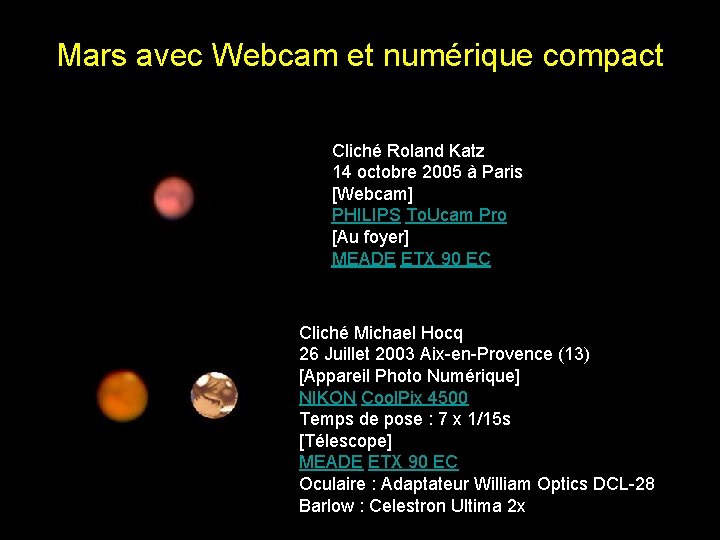

Mars avec Webcam et numérique compact Cliché Roland Katz 14 octobre 2005 à Paris [Webcam] PHILIPS To. Ucam Pro [Au foyer] MEADE ETX 90 EC Cliché Michael Hocq 26 Juillet 2003 Aix-en-Provence (13) [Appareil Photo Numérique] NIKON Cool. Pix 4500 Temps de pose : 7 x 1/15 s [Télescope] MEADE ETX 90 EC Oculaire : Adaptateur William Optics DCL-28 Barlow : Celestron Ultima 2 x

Nébuleuse d'Orion avec webcam Cliché Greg Fisch Meade ETX 90 ALT-AZ (Sans guidage) 100 poses de 1 seconde

Orion avec le HST
