UNIT SARINGAN KASAR SCREENING Nieke Karnaningroem Jurusan Teknik
- Slides: 40
UNIT SARINGAN KASAR (SCREENING) • Nieke Karnaningroem • Jurusan Teknik Lingkungan FTSP – ITS • Kampus Sukolilo, Surabaya – 60111 • Email: nieke@enviro. its. ac. id
BAHASAN KRITERIA DISAIN UNIT SARINGAN KASAR MENGHITUNG UNIT SARINGAN KASAR

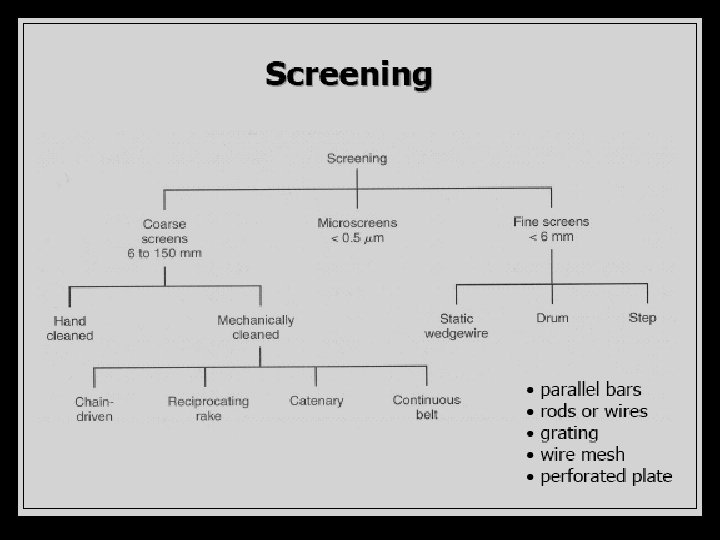

SCREEN • SARINGAN KASAR (COARSE SCREEN), Contoh: Bar Racks yaitu sebuah alat yang tersusun atas batang/ tongkat paralel dengan bukaan/spasi antar batang 6 15 mm yang berfungsi untuk melindungi pompa, valve, jaringan pipa dari kerusakan/sumbatan • SARINGAN HALUS (FINE SCREEN), Contoh: Screen yaitu sebuah alat yang berbentuk disk/drum dengan bukaan/spasi antar batang < 6 mm yang dapat terbuat dari bahan tembaga atau perunggu; Coarse woven wire media
SCREEN MERUPAKAN UNIT PENGOLAHAN PENDAHULUAN (FISIK) DALAM WWTP FUNGSI : Menyisihkan material berukuran besar yang masuk ke dalam WWTP yang dapat merusak unit-unit operasi, mengurangi efisiensi kinerja WWTP & mencemari badan air
SCREEN LETAK : Sebelum unit pompa & grit chamber BENTUK : Batang pararel Rods ( selinder/bulat) Wires ( kawat ) Grating (kisi jeruji )
BAR SCREEN (DILIHAT DARI BELAKANG) IPAL PIER BAR SCREEN IPAL PIER
BAR SCREEN
Bar Screen
SKETSA:
TABEL PERBANDINGAN OPERASIONAL MANUAL & MECHANIC CLEANING KRITERIA DESAIN Kecepatan melalui celah (v), m/s Lebar Bar (w), (mm) Kedalaman (D), (mm) MANUAL CLEANING 0. 3 – 0. 6 MECHANIC CLEANING 0. 6 – 1. 0 4– 8 25 - 50 Jarak antar batang (b), (mm ) 2, 5 – 7, 5 8 - 10 50 - 75 2, 5 – 7, 5 Slope batang dari vertikal (o) Headloss yang diijinkan (hl), (mm) Headloss maksimum, (mm) 30 - 45 150 0 - 30 150 800
TABEL FAKTOR BENTUK BATANG BENTUK BAR FAKTOR BENTUK ( ) Segi empat ujung tajam 2, 43 Segi empat dengan bentuk setengah bulat di bagian hulu 1, 83 Bulat 1, 79 Segi empat dengan bentuk setengah bulat pada bagian hulu dan hilirnya 1, 67 Bentuk sembarang 0, 76

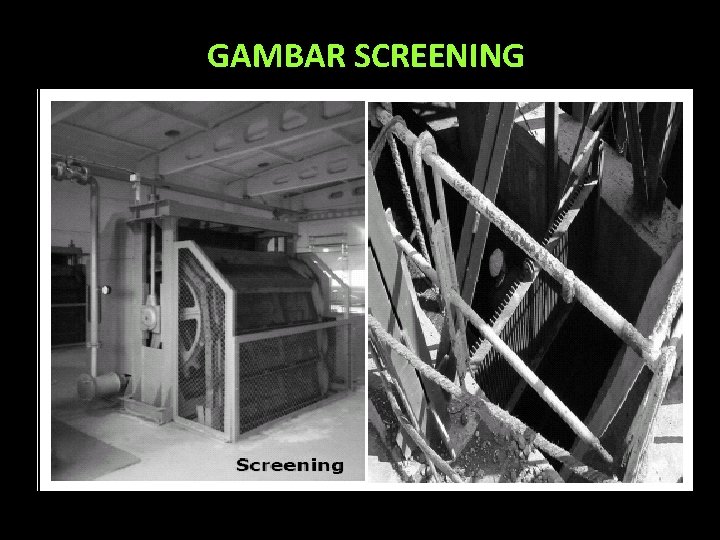

GAMBAR SCREENING

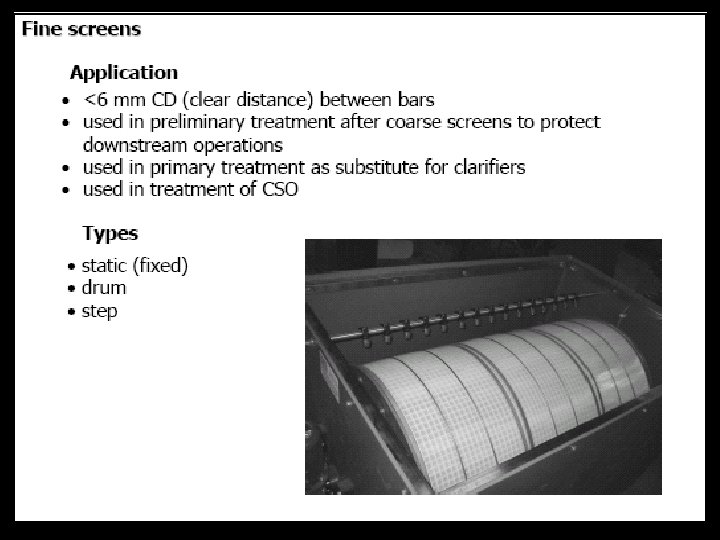

FINE SCREEN

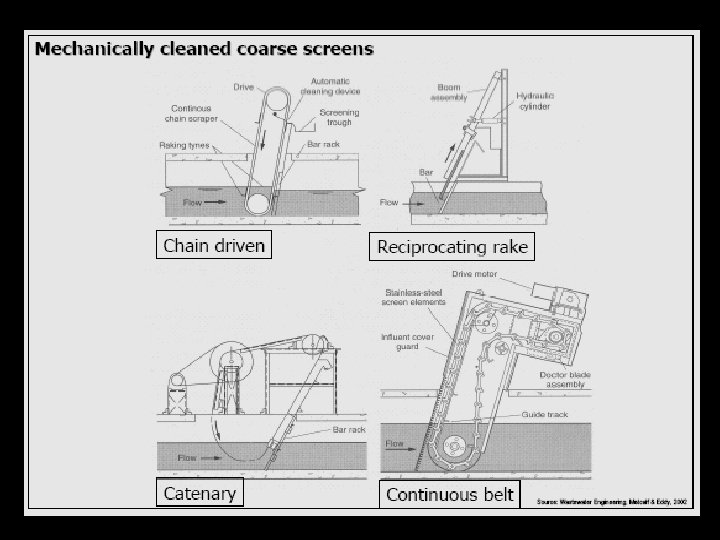

GAMBAR SCREENING
ALTERNATIF SCREEN • COMMINUTOR (alat pemarut partikel yg masuk ke kisi-kisi stasioner)
RUMUS-RUMUS YANG DIGUNAKAN DALAM PERENCANAAN BAR RACKS
1. JUMLAH BATANG ( n ) : 2. JUMLAH JARAK ANTAR BATANG ( N ) : N = (n + 1)
3. LEBAR BERSIH (WS) : 4. JARAK BERSIH ANTAR KISI : Jarak bersih @ kisi = lebar bersih ∑jarak antar batang
5. JARAK ANTAR TENGAH BATANG ( 1 SCREEN ) : 1 SCREEN = b + (0, 5 x w) x 2 6. KECEPATAN MELALUI SCREEN ( VSCREEN ) :
7. HEADLOSS MELALUI SCREEN ( HF SCREEN ) : 8. LEBAR BUKAAN SCREEN ( WC) :
9. TINGGI BATANG BAR TERENDAM (LS) : Ls = h sin θ 10. TEKANAN KECEPATAN MELALUI BAR (HV): hv = V 1 2 g
11. TINGGI AIR DI ATAS BAR SCREEN : V 12 = Y 3 X [ { Y 3 }2 – 1 ] Y 1 g X Y 1 = 2 { (Y 3 / Y 1) – (β 3 / β 1) }
12. KEC. ALIRAN SAAT CLOGGING 50% (VS’) : Lebar screen saat clogging (Ws’) = 1/2 Ws, Vs’ = Q ½ Ws. Ls 13. HEADLOSS SAAT CLOGGING 50% (H 50) : H 50 = (Vs’)2 – (Vs)2 X 2 g 1 0, 7
KETERANGAN Q = Debit aliran (m 3/s) V 1 = kec aliran pd kisi (m/s) Y 1/h = tinggi air di saluran (m) β 1 = lebar saluran (m) β 3 = lebar bukaan tepat di kisi (m) Y 3 = tinggi air di kisi (m) β = faktor bentuk hv = head kecepatan (m) θ = sudut bar terhadap arah horizontal (°) w = tebal batang (m) b = jarak antar bar (m) Wc = lebar bukaan screen (m) t = lebar kisi (m) h 50 = headloss saat clogging 50% Hf = Headlos screen (m) Ws = lebar bukaan saat bersih (m) L = Lebar intake (m) Ls = tinggi bar yang terendam (m) Vs = Kecepatan saat bersih (m/s) Vs’= Kecepatan saat clogging (m/s)
PERHITUNGAN BAR (SCRENNING)
PERHITUNGAN BAR: • Menggunakan rack bar dengan pembersihan mekanis – Lebar (w) = 10 mm – Lebar bukaan antar bar (b) = 25 mm – Kemiringan batang = 75 o
PERHITUNGAN: • Luas bukaan screen ► Lebar bukaan screen saat bersih ► Jumlah space
Perhitungan: • Jumlah bar ► Lebar total screen ► Koefisiensi
SKETSA: SCREEN
PERHITUNGAN: • Tentukan kedalaman saluran dan kecepatan saluran (persamaan energi)
PERHITUNGAN: • Tentukan kecepatan saluran saat bersih ► Tentukan Head loss melalui bar rack
PERHITUNGAN: • Tentukan kedalaman dan kecepatan saluran (sesudah screen)
PERHITUNGAN: • Tentukan head loss saat 50% clogging
PERHITUNGAN: • Tentukan Kedalaman kritis ► Tentukan dasar saluran menuju sumur pengumpul
SKETSA:
TERIMA KASIH
