PUSAT LISTRIK TENAGA AIR (PLTA) OLEH : GUSTI NGURAH PUTU SARWADHAMANA 0805031003 PUTU EKA WEDANTA 0805031008

APA PLTA ITU. . . ? BAGAIMANA SISTEM APA SAJA BAGAIMANA CARA APA KELEBIHAN DAN KERJANYA…? DIMANA SAJA TERDAPAT KOMPONEN PLTA. . . ? KERJANYA. . . ? KEKURANGAN PLTA. . . ?

Pengertian PLTA Pusat Listrik Tenaga Air (PLTA) adalah pembangkit listrik yang mengandalkan energi potensial dan kinetik dari air untuk menghasilkan energi listrik

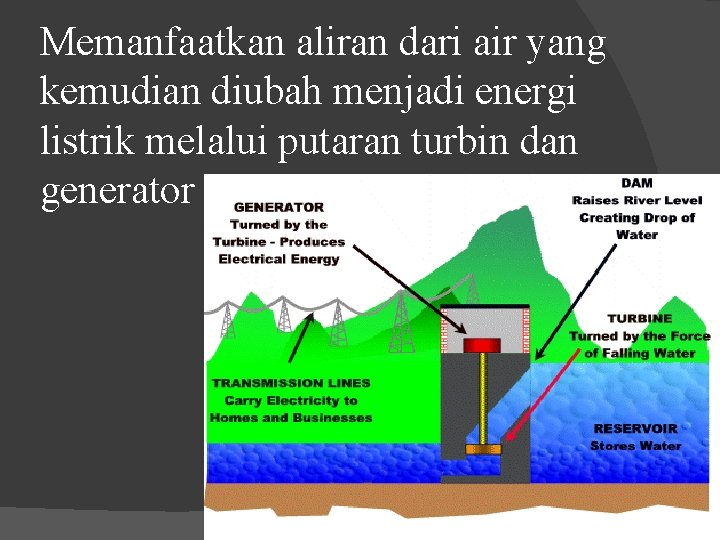

Memanfaatkan aliran dari air yang kemudian diubah menjadi energi listrik melalui putaran turbin dan generator

Sedangkan pada PLTA dengan reservoir aliran sungai dibendung Pada PLTA run off river, PLTA berdasarkan cara air sungai dengan bendungan besar agar terjadi dialihkan dengan menggunakan membendungnya ada duaterjadi penimbunan air sehingga dam yang dibangun memotong kolam yaitu reservoir. kategori : Selanjutnya air aliran sungai. Airkolam sungai ini terlebih dahulu dalam reservoir a. PLTA run off river kemudian maka pada disalurkan musim hujankebendungan dimana debit b. PLTA dengan reservoir. air sungai besarnya air PLTA. melebihi kapasitas penyaluran air bangunan air PLTA, air dapat ditampung dalam kolam reservoir

Ø Intake KOMPONEN UTAMA DARI PLTA adalah pintu air untuk masuknya aliran air menuju ke turbin melalui penstock. Ø Penstock adalah saluran pipa air yang menuju ke turbin. Didalam pipa ini tekanan air naik. Ø Turbin adalah mesin yang memutar generator dimana pada turbin ini energi kinetic air diubah menjadi energi mekanik. Biasanya turbin yang dipakai untuk PLTA adalah Francis Turbin, sebuah turbin mempunyai berat sampai 172 tons dan kecepatan putaran 90 rpm. Ø Generators adalah mesin penghasil listrik diman pada generator ini energi mekanik yang dihasilkan akibat terpputarnya turbin oleh air diubah menjadi energi elektrik. Ø Transformator adalah trafo untuk mengubah tegangan AC ke tegangan yang lebih tinggi.

Pintu air

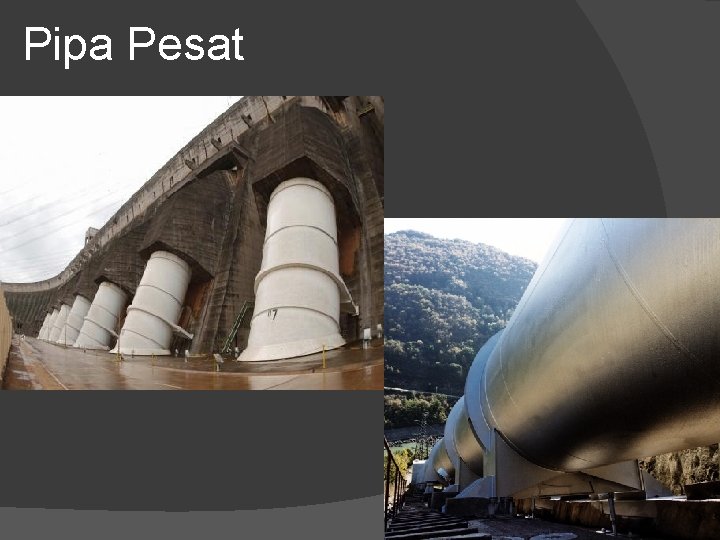

Pipa Pesat

Turbin

Generator

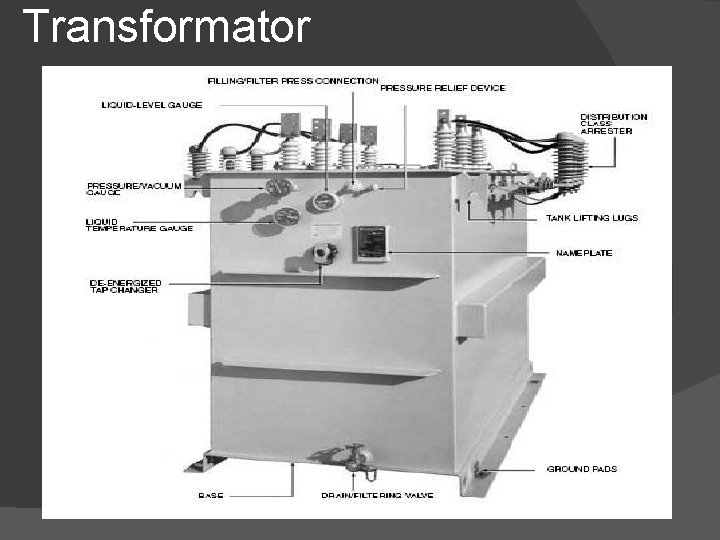

Transformator

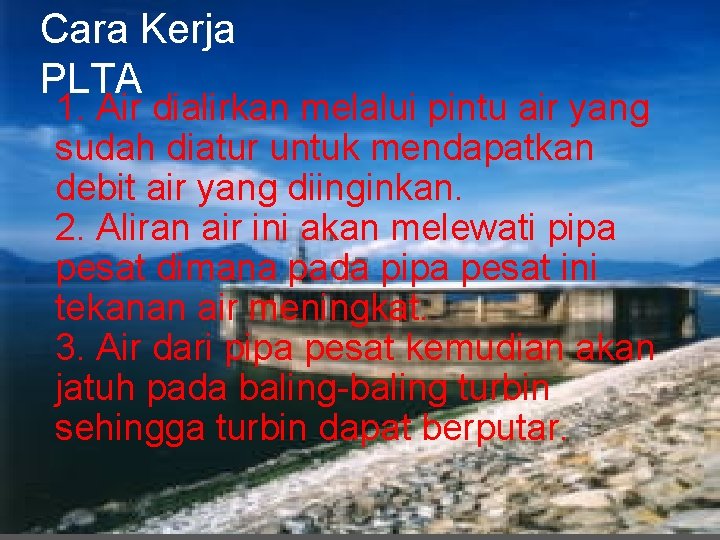

Cara Kerja PLTA 1. Air dialirkan melalui pintu air yang sudah diatur untuk mendapatkan debit air yang diinginkan. 2. Aliran air ini akan melewati pipa pesat dimana pada pipa pesat ini tekanan air meningkat. 3. Air dari pipa pesat kemudian akan jatuh pada baling-baling turbin sehingga turbin dapat berputar.

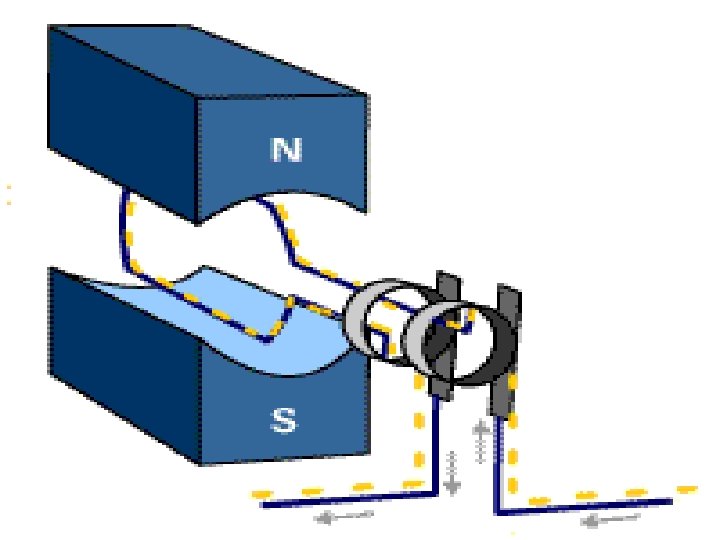

4. Karena turbin berputar maka poros yang terpasang pada turbin yang terhubung dengan generator juga akan ikut berputar. 5. Generator berputar sehingga menyebabkan terjadinya medan magnet antara stator dan rotor sehingga akan terjadi aliran elektron dan inilah yang disebut listrik. 6. Listrik yang dihasilkan generator akan dialirkan ke transformator dan pada transformator akan dinaikkan tegangannya untuk dialirkan ke gardu induk.

Gambar cara kerja PLTA

Cara Kerja PLTA

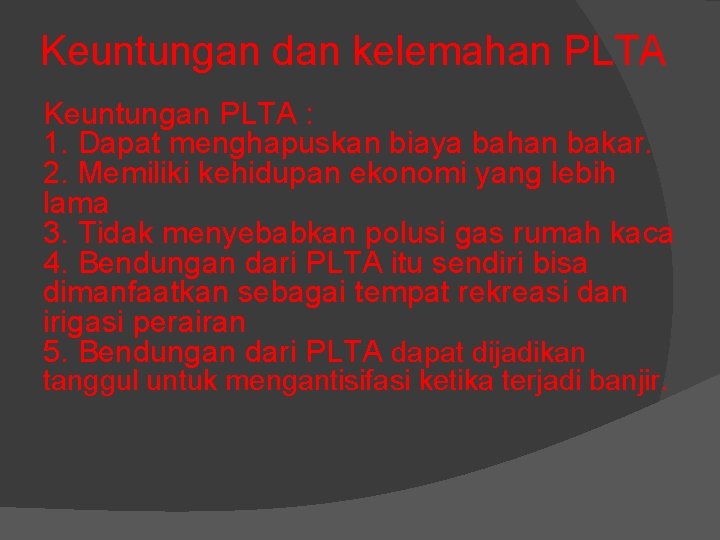

Keuntungan dan kelemahan PLTA Keuntungan PLTA : 1. Dapat menghapuskan biaya bahan bakar. 2. Memiliki kehidupan ekonomi yang lebih lama 3. Tidak menyebabkan polusi gas rumah kaca 4. Bendungan dari PLTA itu sendiri bisa dimanfaatkan sebagai tempat rekreasi dan irigasi perairan 5. Bendungan dari PLTA dapat dijadikan tanggul untuk mengantisifasi ketika terjadi banjir.

Kelemahan PLTA : 1. Mebutuhkan inventasi yang besar 2. Membutuhkan lahan yang luas untuk membuat pusat listrik yang berkapasitas besar

Data-data PLTA yang ada di Indonesia : Propinsi DI Aceh Pembangkit Listrik Tenaga Air PLTA Angkup Propinsi Jawa Barat Pembangkit Listrik Tenaga Air PLTA Cibadak Propinsi Jawa Barat Pembangkit Listrik Tenaga Air PLTA Cirata Propinsi Jawa Tengah Pembangkit Listrik Tenaga Air PLTA Garung Propinsi Jawa Barat Pembangkit Listrik Tenaga Air PLTA Jatiluhur Propinsi Jawa Timur Pembangkit Listrik Tenaga Air PLTA Karangkates Propinsi Jawa Timur Pembangkit Listrik Tenaga Air PLTA Lodaya Propinsi Sumatra Utara Pembangkit Listrik Tenaga Air PLTA Maninjau Propinsi Jawa Timur Pembangkit Listrik Tenaga Air PLTA

Propinsi Kalimantan Selatan Pembangkit Listrik Tenaga Air PLTA Riarn Kanan Propinsi Sulawesi Selatan Terdapat Pembangkit Listrik Tenaga Air PLTA Sadang Propinsi Jawa Barat Terdapat Pembangkit Listrik Tenaga Air PLTA Saguling Propinsi Jawa Timur Terdapat Pembangkit Listrik Tenaga Air PLTA Selorejo Propinsi Jawa Tengah Terdapat Pembangkit Listrik Tenaga Air PLTA Sempor Propinsi Jawa Timur Terdapat Pembangkit Listrik Tenaga Air PLTA Sengguruh Propinsi Papua Terdapat Pembangkit Listrik Tenaga Air PLTA Sentani Propinsi Sumatra Utara Terdapat Pembangkit Listrik Tenaga Air PLTA Sigura-gura Propinsi Sulawesi Tenggara Terdapat Pembangkit Listrik Tenaga Air PLTA Soroako Propinsi Bengkulu Terdapat Pembangkit Listrik Tenaga Air PLTA Tes Propinsi Sulawesi Utara Terdapat Pembangkit Listrik Tenaga Air PLTA Tonsea Propinsi Jawa Tengah Terdapat Pembangkit Listrik Tenaga Air PLTA
