TEKANAN TANAH LATERAL SAAT DIAM REST q v
- Slides: 29
TEKANAN TANAH LATERAL SAAT DIAM (REST) q v H z h c Kuat geser, s, tanah adalah : s = c + ’ tan Pada setiap kedalaman z, dari muka tanah terjadi tekanan v = q + z Pada posisi zero horizontal strain h = K 0 ’v + u Untuk tanah granuler nomally consolidated, Jaky (1944) K 0 ≈ 1 - sin Brooker and Ireland (1965) K 0 ≈ 0, 95 - sin K 0 ≈ 0, 4 + 0, 007(PI) 0 < PI < 40 K 0 ≈ 0, 64 + 0, 001(PI) 40 < PI < 80 Untuk overconsolidated K 0(OC) ≈ K 0(NC)√(OCR) Mayne dan Kulhawy (1982) hasil analisis 171 pengujian tanah dari Lab yang berbeda, mengusulkan K 0 untuk sand dan clay

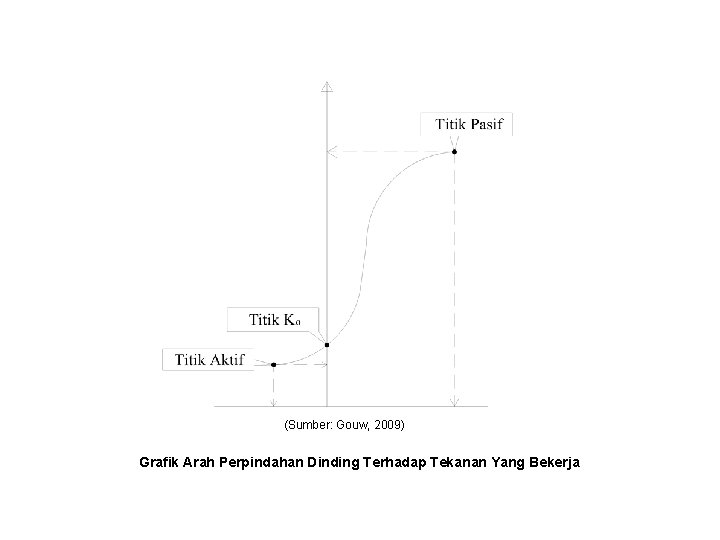

(Sumber: Gouw, 2009) Grafik Arah Perpindahan Dinding Terhadap Tekanan Yang Bekerja
TEKANAN TANAH AKTIF, Ka TEKANAN TANAH PASIF, Kp = 450 - /2 = 450 + /2
KONDISI DIAM q v H z c 1 P 1 = K 0 q. H h P 2 = ½K 0 H 2 z R 2 K 0 H K 0 q No. Tinggi Tekanan Gaya Lengan 1 H K 0 q H ½H ½K 0 q H 2 2 H K 0 H ½K 0 H 2 ⅓H ⅙ K 0 H 3 Gaya Momen
KONDISI DIAM q K 0 q H 1 H H 2 c Muka air tanah sat c 1 2 3 K 0(q+ H 1) 4 K 0(q+ H 1+ ’H 2) 5 w H 2
CONTOH q=200 k. N/m 2 K 0 q =16, 5 k. N/m 3 =360 H 1=2, 5 m c=0 Muka air tanah H=5 m H 2=2, 5 m sat 0 =36 c=0 =19, 5 k. N/m 3 Pa 1 1 Pa 2 2 K (q+ H 1) Pa 0 3 Pa 3 4 Pa 45 K 0(q+ H 1+ ’H 2) L 1 Pa 5 L 2 L 3 L 4 L 5 w H 2 K 0 = 1 – sin 360 = 0, 41 No. Tinggi Tekanan Gaya Lengan Momen 1 2, 5 82 205 3, 75 768, 75 2 2, 5 16, 913 21, 141 3, 333 70, 469 3 2, 5 98, 913 247, 281 1, 250 309, 102 4 2, 5 9, 932 12, 415 0, 833 10, 346 5 2, 5 24, 525 30, 656 0, 833 25, 547 516, 493 Momen Gaya 1184, 213 z = 2, 293 z
TEKANAN TANAH AKTIF, TEORI RANKINE (1857) 1. Tidak ada adhesi atau friksi antara dinding dengan tanah (friksi sangat kecil sehingga diabaikan). 2. Tekanan lateral terbatas hanya untuk dinding vertikal 90°. 3. Kelongsoran (pada urugan) terjadi sebagai akibat dari pergeseran tanah yang ditentukan oleh sudut geser tanah (ϕ´). 4. Tekanan lateral bervariasi linier terhadap kedalaman dan resultan tekanan yang berada pada sepertiga tinggi dinding, diukur dari dasar dinding. 5. Resultan gaya bersifat pararel terhadap permukaan urugan.
TEKANAN TANAH AKTIF, RANKINE X , c, z v H h Titik Rotasi dinding

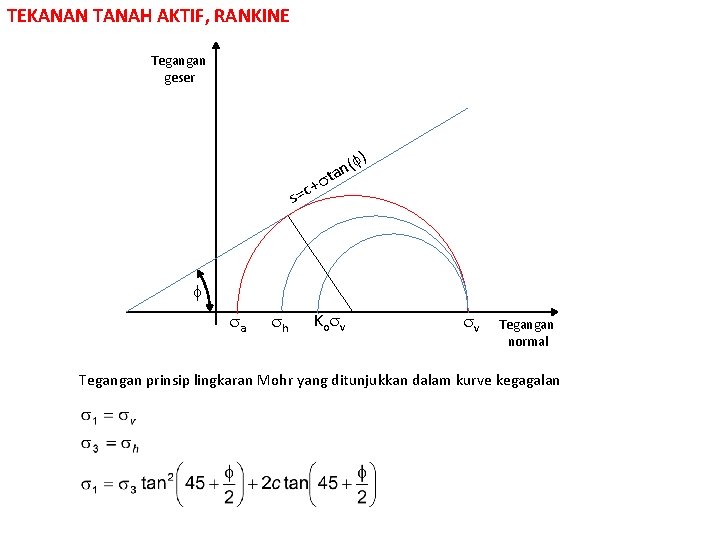

TEKANAN TANAH AKTIF, RANKINE Tegangan geser + c s= ( n a t ) a h Ko v v Tegangan normal Tegangan prinsip lingkaran Mohr yang ditunjukkan dalam kurve kegagalan
TEKANAN TANAH KOHESIF
TEKANAN TANAH AKTIF, RANKINE zc - H K a v =
TEKANAN TANAH AKTIF, RANKINE ?
TEKANAN TANAH AKTIF, RANKINE Pa 2 Pa H-Zc Pa 1
COULOMB’S EARTH PRESSURE (1776) Teori Coulomb berasumsi bahwa: 1. Friksi dan adhesi antara tanah dan dinding dapat diperhitungkan 2. Tekanan lateral tidak terbatas hanya untuk dinding vertikal 3. Kelongsoran (pada urugan) terjadi sepanjang kelongsoran yang diasumsikan berbentuk planar 4. Tekanan lateral bervariasi linier terhadap kedalaman dan resultan tekanan yang berada pada sepertiga tinggi dinding, diukur dari dasar dinding Tekanan Tanah Aktif (Ka) Menurut Coulomb, friksi antara dinding dengan tanah dapat dimasukkan dalam perhitungan, sehingga perhitungan akan mengikutsertakan faktor interaksi antara dinding dengan tanah yang ditahan.
COULOMB’S ACTIVE EARTH PRESSURE Pa max C A Pa , c, R W W H Pa SS B RR S N N R R R N
COULOMB’S ACTIVE EARTH PRESSURE ANALYTICALLY METHOD C A , c, D W H Pa S B R N

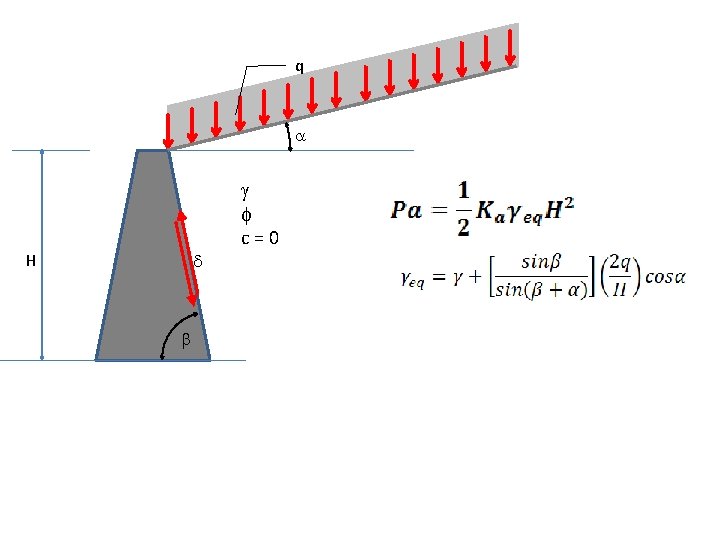

q H c=0
COULOMB’S PASSIVE EARTH PRESSURE X , c, z v H hh Titik Rotasi dinding
COULOMB’S PASSIVE EARTH PRESSURE Tegangan geser + s=c ( n a t ) v K p v h Tegangan p normal Tegangan prinsip lingkaran Mohr yang ditunjukkan dalam kurve kegagalan

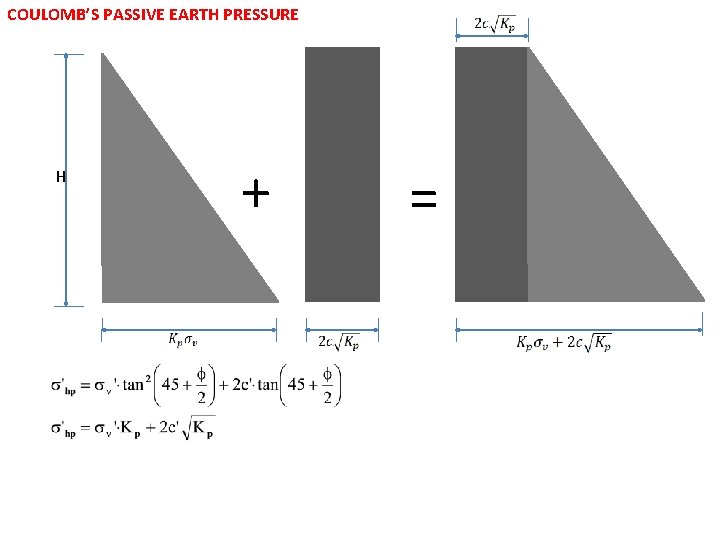

COULOMB’S PASSIVE EARTH PRESSURE H + =
COULOMB’S PASSIVE EARTH PRESSURE Pp min C A Pp H , c, W H/3 B R R N N R N
COULOMB’S PASSIVE EARTH PRESSURE Pp A R 180 - - + , c, + R Pp W H/3 N W
q H c=0

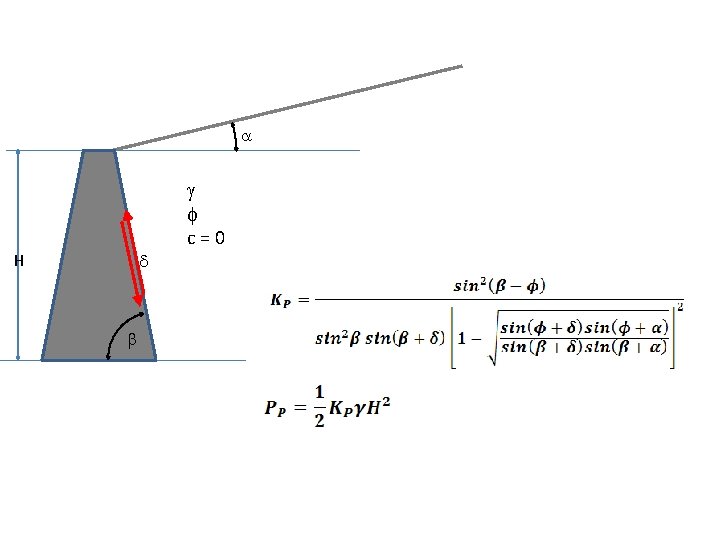

H c=0

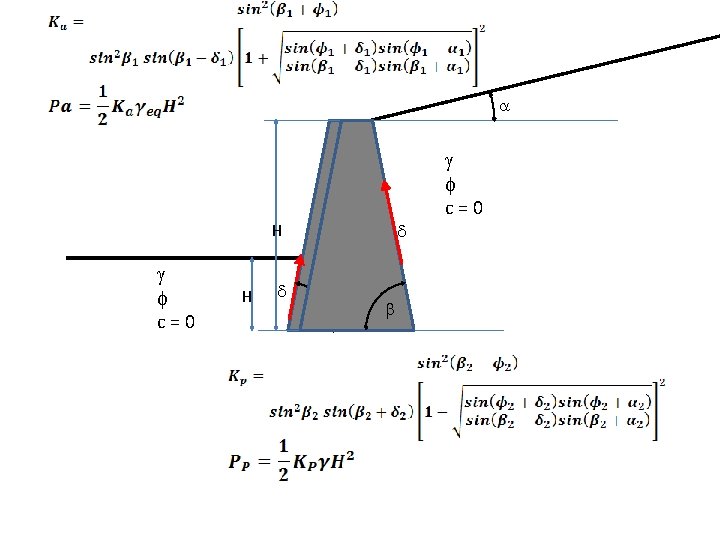

H c=0 H c=0
