DESAIN SOLDIER PILE DENGAN PLAXIS MENGGUNAKAN PEMODELAN HARDENING SOIL Uppit Yuliani 10307070

DESAIN SOLDIER PILE DENGAN PLAXIS MENGGUNAKAN PEMODELAN HARDENING SOIL Uppit Yuliani 10307070

Dalam mendesain basement biasanya menemui beberapa kendala yang disebabkan oleh kondisi tanah dan muka

Dalam mendesain basement biasanya menemui beberapa kendala yang disebabkan oleh kondisi tanah dan muka air tanah yang tinggi. Untuk mengatasinya harus digunakan dinding penahan tanah. Dinding penahan tanah adalah suatu struktur yang digunakan untuk menahan gerakan tanah arah lateral yang dapat menimbulkan kelongsoran. Salah satu jenis yang dipakai adalah soldier pile.

Tujuan tugas Akhir ini adalah mendesain soldier pile sebagai dnding penahan tanah yang aman

Tujuan tugas Akhir ini adalah mendesain soldier pile sebagai dnding penahan tanah yang aman dan kuat. Metode yang digunakan adalah elemen hingga PLAXIS menggunakan pemodelan hardening soil dan program komputer Excel.

� � Tugas Akhir hanya pada desain dinding penahan tanah soldier pile tidak mencakup

� � Tugas Akhir hanya pada desain dinding penahan tanah soldier pile tidak mencakup proses dan metode pelaksanaan konstruksi. Desain soldier pile menggunakan program komputer yaitu Excel. Desain soldier pile menggunakan metode elemen hingga PLAXIS dengan pemodelan Hardening Soil. Tugas Akhir dilakukan pada proyek The City Centre Office Park.

1. Analisis Kestabilan Lereng 2. Metode Analisis Kestabilan Lereng 1) Metode Fellenius 2) PLAXIS

1. Analisis Kestabilan Lereng 2. Metode Analisis Kestabilan Lereng 1) Metode Fellenius 2) PLAXIS pemodelan Hardening Soil 3. Tekanan Tanah Lateral 4. Korelasi data empirik 5. Dinding penahan Tanah Soldier pile

Metode ini dilakukan dengan membagi massa longsoran menjadi beberapa segmen.

Metode ini dilakukan dengan membagi massa longsoran menjadi beberapa segmen.

PLAXIS dimaksudkan sebagai suatu alat bantu analisis untuk ahli geoteknik yang tidak harus menguasai

PLAXIS dimaksudkan sebagai suatu alat bantu analisis untuk ahli geoteknik yang tidak harus menguasai metode numerik. Umumnya para praktisi menganggap bahwa perhitungan dengan metode elemen hingga yang non-linier adalah sulit dan menghabiskan banyak waktu. Tim riset dan pengembangan PLAXIS menjawab masalah tersebut dengan merancang prosedur-prosedur perhitungan yang handal dan baik secara teoritis yang kemudian dikemas dalam suatu pemodelan yang logis dan mudah digunakan.

Model Hardening Soil merupakan model tingkat lanjut untuk memodelkan perilaku dari tanah, baik untuk

Model Hardening Soil merupakan model tingkat lanjut untuk memodelkan perilaku dari tanah, baik untuk tanah lunak maupun tanah yang keras (Schanz, 1998). Untuk tanah keras, seperti lempung overconsolidate dan pasir, dapat digunakan model ini. Seperti Mohr-Coulomb, kondisi tegangan batas dideskripsikan oleh sudut geser (φ), angka kohesi (c) dan sudut dilatansi (ψ ). Namun kekakuan tanah dideskripsikan lebih akurat dengan menggunakan tiga kekakuan yang berbeda yaitu kekakuan pembebanan triaxial (E 50), kekakuan pengurangan beban triaxial (Eur) dan kekakuan pembebanan satu arah (Eoed).

Tekanan tanah lateral adalah gaya yang ditimbulkan akibat dorongan tanah di belakang struktur penahan

Tekanan tanah lateral adalah gaya yang ditimbulkan akibat dorongan tanah di belakang struktur penahan tanah. Tekanan tanah lateral dapat digolongkan ke dalam 3 jenis : 1. Tekanan tanah dalam keadaan diam (at rest) 2. Tekanan tanah aktif 3. Tekanan tanah pasif

Soldier pile adalah dinding penahan tanah pada suatu galian yang terdiri dari rangkaian/barisan bored

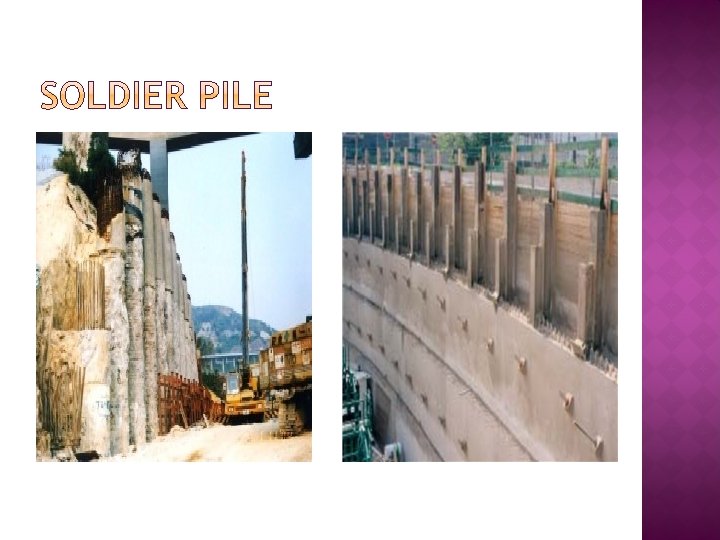

Soldier pile adalah dinding penahan tanah pada suatu galian yang terdiri dari rangkaian/barisan bored pile yang terbuat dari beton yang dicor di tempat (cast in situ). Sebagai struktur penahan tanah, soldier pile dapat digunakan pada hampir semua jenis tanah dan segala jenis lapangan. Pada lahan yang padat dan ramai, soldier pile cocok digunakan karena tidak menimbulkan kebisingan dalam pelaksanaannya. Soldier pile merupakan bored pile yang akan difungsikan sebagai penahan tanah dan akan diaplikasikan menerima/menahan gaya atau beban horizontal yang ditimbulkan dari tekanan tanah maupun air yang ditahannya serta bangunan yang ada di sebelahnya. Kedalaman diameter dari soldier pile tergantung dari perhitungan kekuatan, berdasarkan ketinggian basement, jenis tanah dan perkiraan beban horizontal yang ada.

Metodologi Penelitian Mulai Data Tanah Analisis stabilitas lereng Menentukan koefisien tekanan tanah dan menghitung

Metodologi Penelitian Mulai Data Tanah Analisis stabilitas lereng Menentukan koefisien tekanan tanah dan menghitung tekanan tanah lateral Mendesain dimensi, ukuran, momen dan perencanaan tulangan untuk dinding penahan tanah soldier pile Cek stabilitas Program PLAXIS menggunakan pemodelan Hardening Soil Perhitungan manual Selesai

Di dapat angka keamanan sebesar 1, 16

Di dapat angka keamanan sebesar 1, 16

D = 12, 141 m Untuk keperluan praktis dan keamanan: D = 12, 141

D = 12, 141 m Untuk keperluan praktis dan keamanan: D = 12, 141 x 1, 3 = 15, 78 m ≈ 16 m Sehingga kedalaman pemancangan : = 16, 5 m + 16 m = 32, 5 m

Deformasi PLAXIS = 0, 1143 m

Deformasi PLAXIS = 0, 1143 m

∅ soldier pile = 1 m Jarak antar soldier pile diambil 1, 1 m

∅ soldier pile = 1 m Jarak antar soldier pile diambil 1, 1 m c/c Dan dibutuhkan tulangan 8 D 22 dan tulangan geser ∅ 10 -200

Analisis dengan PLAXIS menggunakan pemodelan hardening soil didapat angka keamanan sebesar 1, 16 yang

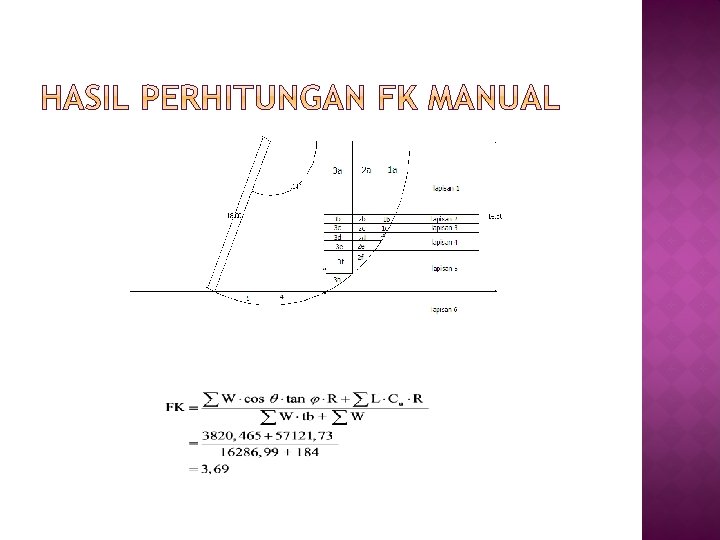

Analisis dengan PLAXIS menggunakan pemodelan hardening soil didapat angka keamanan sebesar 1, 16 yang mendekati faktor keamanan yaitu sebesar 1. Dari metode Fellenius didapat angka keamanan sebesar 3, 69 yang menunjukkan sangat aman. Perbedaan ini disebabkan teori PLAXIS dengan Fellenius berbeda. Fellenius tidak menganalisis tanah per lapisan tetapi membagi luasan daerah gelincir per segmen, sedangkan PLAXIS memasukkan data tanah hingga kedalaman lapisan yang diinginkan. Dari pernyataan tersebut disimpulkan bahwa analisis PLAXIS lebih akurat dan mendekati realita kondisi lapangan. Oleh karena itu dimabil angka keamanan dari PLAXIS. Galian Basement Proyek The City Center Office Park ini memiliki elevasi 16, 5 m dibawah muka tanah. Diameter soldier pile sebesar 1 m, dan kedalaman pemancangan 32, 5 m di bawah muka tanah. Deformasi maksimum yang didapatkan sebesar 0, 1143 m. Dari hasil analisis menunjukkan bahwa soldier pile dapat dijadikan pilihan karena aman dan kuat.

Dari hasil yang diperoleh, maka sebaiknya gunakan soldier pile berjangkar untuk meminimalisir kedalaman pemancangan.

Dari hasil yang diperoleh, maka sebaiknya gunakan soldier pile berjangkar untuk meminimalisir kedalaman pemancangan. Selain itu dari segi biaya juga cukup ekonomis karena menghemat material yang dibutuhkan. Saat ini juga di luar negeri banyak yang memanfaatkan metode ini dan jarang yang memakai metode konvensional. Soldier pile yang digunakan biasanya sudah dicetak sedemkian rupa, sehingga praktis penggunaannya.
