TEKANAN TANAH LATERAL Dinding Penahan Tanah Kaku Mekanika

TEKANAN TANAH LATERAL Dinding Penahan Tanah (Kaku) Mekanika Tanah II Yulvi Zaika

Learning Outcome � Mahasiswa mampu menghitung stabilitas dinding penahan tanah � Mendisain dinding penahan tanah

Dinding Penahan Tanah � Dinding Penahan Tanah Kaku Stabilitasnya sangat ditentukan oleh berat dan ukurannya � Dinding Penahan Tanah Lentur (turap= sheetpile) Tebal dinding relatif kecil. Stabilitas ditentukan oleh dalamnya pemancangan Dinding penahan tanah kaku � Dinding gravitasi � Dinding kantilever � Dinding dengan penyokong (berusuk)

Dinding Penahan Tanah Kaku

Dinding Gravitasi & Semi Grafitasi

Dinding Kantilever & Penyokong

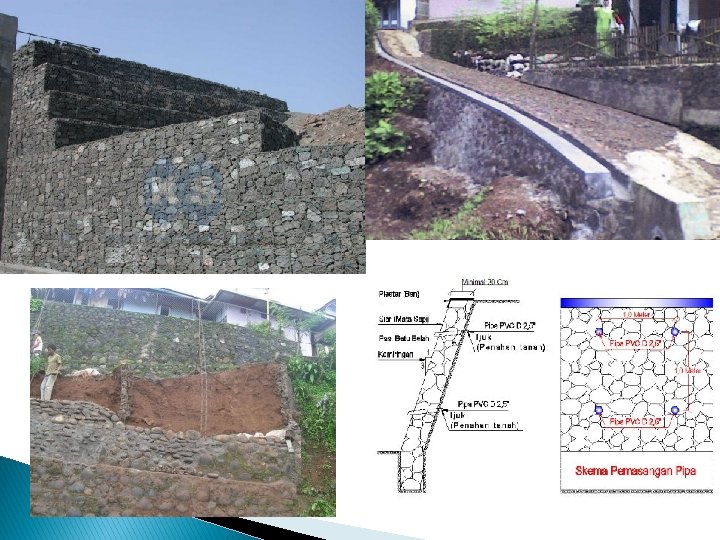

Dinding Penahan Tanah Gravitasi

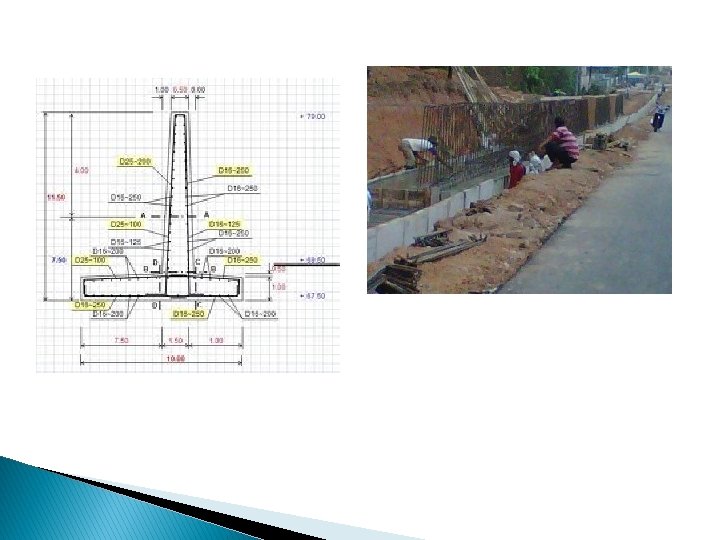

Dinding Penahan Tanah Kantilever

Kontrol Stabilitas • Kontrol terhadap guling (overturning) • Kontrol terhadap gelincir (sliding failure) • Kontrol terhadap daya dukung (bearing capacity failure) • Kontrol terhadap penurunan (settlement) • Kontrol terhadap stabilitas global (overall stability

Kriteria perencanaan Kotrol terhadap daya dukung Kontrol terhadap geser Kontrol terhadap guling

Kriteria Perencanaan Kontrol terhadap penurunan Kontrol terhadap stabilitas global

Applikasi Tekanan Tanah

Applikasi Tekanan Tanah (RANKINE)

Applikasi Tekanan Tanah Coulomb

Analisa Stabilitas Guling

Stabilitas Guling FS = 1. 5 – 2. 0

Stabilitas Gelincir FR : jumlah gaya penahan gelincir FD: jumlah gaya penyebab gelincir

Stabilitas Gelincir Tegangan yang menahan gelincir adalah kuat geser tanah di dasar DPT: Luas bidang yang menahan: (B x 1) Maka gaya penahan gelincir: atau Gaya penyebab: k 1 dan k 2 anatara 1/2 dan 1/3 FS 1. 5

Stabilitas Daya Dukung FS 3. 0

Stabilitas Daya Dukung Tegangan kontak : tegangan akibat beban Momen neto yang bekerja pada DPT Menentukan eksentrisitas DPT C

Stabilitas Daya Dukung F i
