Tomografía Computada Imagen Digital. l Matriz: 512 x 2 bytes. l Imágenes/estudio: 20 (cráneo) - 80 (abdomen) l Imagen reconstruida a partir de múltiples proyecciones de un haz de rayos X. l

Ejemplos de Tomógrafos Colonoscopy with spiral CT Spiral scan

Imágenes de TC

Ejemplos de Imágenes de TC.

Ejemplos de Imágenes de TC.

Principios Básicos de TC. La estructura interna de un objeto puede ser reconstruida a partir de múltiples proyecciones de ese objeto. l En un procedimiento de TC el paciente se acuesta en una camilla deslizable, dentro de un Gantry circular l Para cada imagen que se adquiere el Tubo de Rayos X realiza un giro en torno al paciente, los rayos son capturados por detectores. l Las señales adquiridas por los detectores se transfieren a una computadora que reconstruye la imagen final. l

Sistema de TC de 3 era. Generación.

Diagrama de Bloques de un TC Gantry Network Source Table Computer Display Parallel processor Control console Recording Detectors Data acquisition system Storage units: Tapes, disks

Sistema de Adquisición de Datos Pre-Colimador Post-Colimador Scattering Fuente Detector Filtro Paciente

Adquisición de la Imagen

Tubo de Rayos X Filamento Catodo Rotor Anodo Vacío

Principios Básicos de TC l Fundamentos matemáticos establecidos por J. Radon en 1917. l A partir de los datos adquiridos por los detectores, se reconstruye una imagen mediante la técnica de retroproyeccion. l El primer equipo fue construido por Hounsfield en 1971, en Inglaterra.

Ejemplo de Proyección Projection Ideal Image Sinogram

Retroproyección Sinogram Backprojected Image

X-Ray tube 1 Slice 0. 8 - 10 mm Single slice 2 Slices 0. 5 - 10 mm Dual slice Convencional

Nuevos desarrollos Sistemas Helicoidales Multidetectores

Reconstrucción Multiplanar

Aortic arch-Carotid 3 D image (Cerebral infarction) 120 k. V / 300 m. A / S HP: 3. 5 / Fc 10 Scan speed : 0. 5 sec Beam Slice Thickness： 1 mmx 4 Range: 224 mm Total time : 32 sec 1 mm Filter width : ratio 1 Recon. Pitch : 0. 5 mm Recon. Images : 420 Image Slice Thickness:

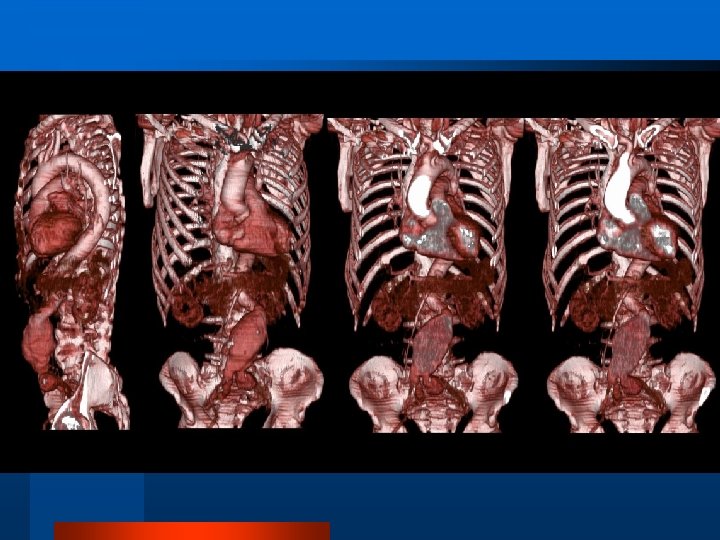

Inferior suprarenal, Gastroduodenal, Right gastric, Common hepatic arteries Fine Artery visualization

A-P Lt Calcification Rt LAO 45°

Resonancia Magnética • Imagen Digital. • Matriz: 256 x 256 x 2 bytes. • Imágenes/estudio: 40 - 100. • Campos magnéticos miden la densidad espacial de los protones de hidrogeno.

Resonancia Magnética l Es una técnica no-invasiva. l Esta basada en el Electro. Magnetismo. l Tiene Excelente definición para tejidos blandos. l Puede adquirir imágenes en cualquier plano.

Sistema de Resonancia Magnética

Spinal cord Brain section

Magneto Abierto

Electro. Magneto en C Electromagnet <0. 3 T

Diagrama de Bloques de RM.

Principios de Funcionamiento Un campo magnético muy potente (entre 0. 35 a 3 Tesla) alinea los protones de Hidrogeno. l Mediante un pulso de RF a la frecuencia de Resonancia de los protones modifico el ángulo de precesión. l Al volver al equilibrio los protones emiten la misma señal, la que es amplificada y utilizada por la computadora para reconstruir la imagen. l

Sistema de Gradientes l Para poder localizar los puntos en el espacio el equipo de RM modifica el campo magnético, sumando o sustrayendo gradientes, según X, Y y Z. l Los gradientes asignan a cada punto una frecuencia y fase propias, las que se traducen en coordenadas espaciales.
