CONTEXTO RÍO ZULIA Dr. Rafael Navi Gregorio Angarita Lamk Director General San José de Cúcuta, 16 agosto 2017

CONCESIONES DE AGUA CUENCA RÍO ZULIA

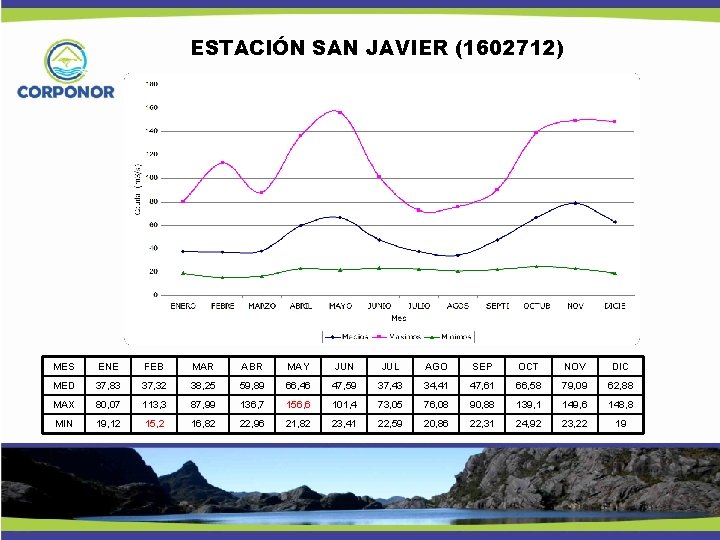

ESTACIÓN SAN JAVIER (1602712) MES ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC MED 37, 83 37, 32 38, 25 59, 89 66, 46 47, 59 37, 43 34, 41 47, 61 66, 58 79, 09 62, 88 MAX 80, 07 113, 3 87, 99 136, 7 156, 6 101, 4 73, 05 76, 08 90, 88 139, 1 149, 6 148, 8 MIN 19, 12 15, 2 16, 82 22, 96 21, 82 23, 41 22, 59 20, 86 22, 31 24, 92 23, 22 19

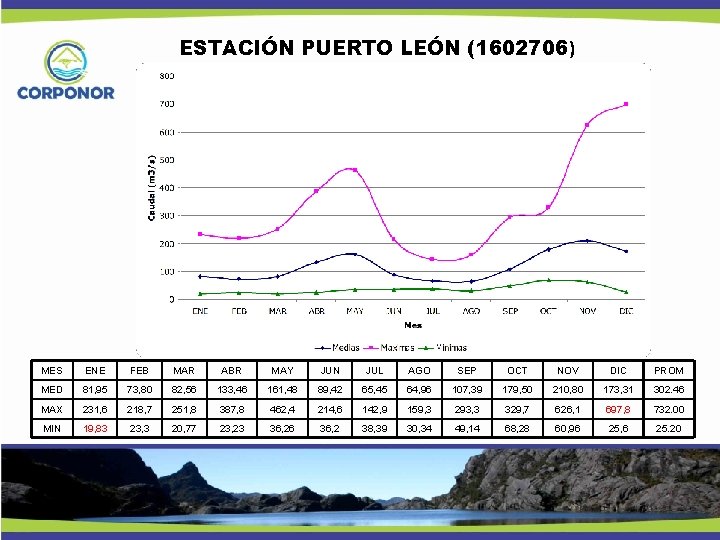

ESTACIÓN PUERTO LEÓN (1602706) MES ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC PROM MED 81, 95 73, 80 82, 56 133, 46 161, 48 89, 42 65, 45 64, 96 107, 39 179, 50 210, 80 173, 31 302. 46 MAX 231, 6 218, 7 251, 8 387, 8 462, 4 214, 6 142, 9 159, 3 293, 3 329, 7 626, 1 697, 8 732. 00 MIN 19, 83 23, 3 20, 77 23, 23 36, 26 36, 2 38, 39 30, 34 49, 14 68, 28 60, 96 25, 6 25. 20

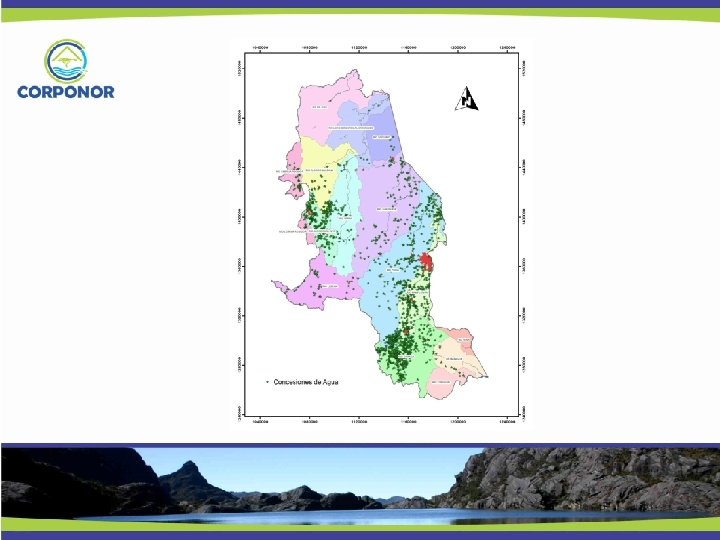

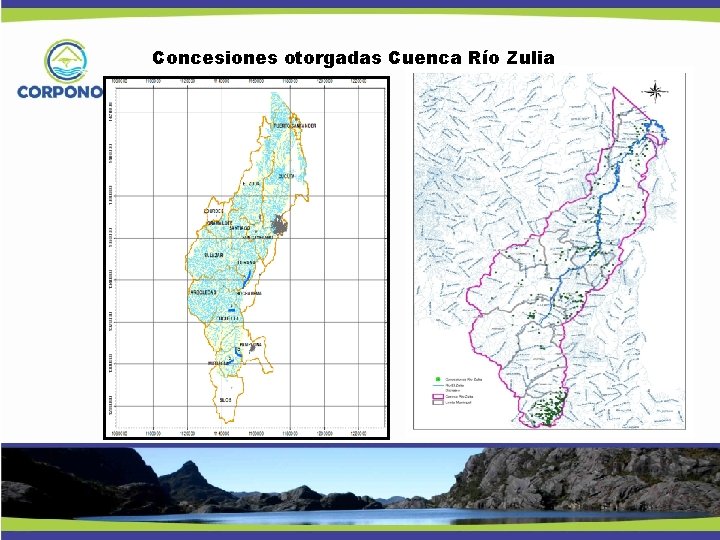

Concesiones otorgadas Cuenca Río Zulia

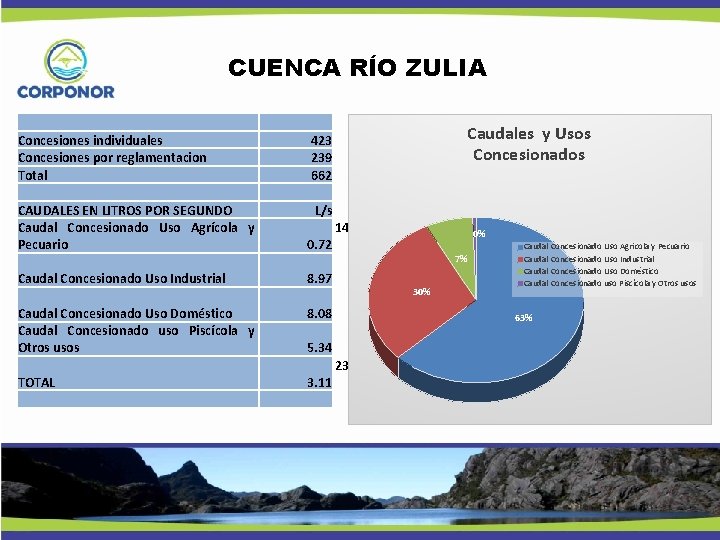

CUENCA RÍO ZULIA Concesiones individuales Concesiones por reglamentacion Total CAUDALES EN LITROS POR SEGUNDO Caudal Concesionado Uso Agrícola y Pecuario 423 239 662 L/s 14, 90 0. 72 7, 02 8. 97 1, 67 8. 08 11 5. 34 23, 72 3. 11 Caudal Concesionado Uso Industrial Caudal Concesionado Uso Doméstico Caudal Concesionado uso Piscícola y Otros usos TOTAL Caudales y Usos Concesionados 0% 7% 30% Caudal Concesionado Uso Agricola y Pecuario Caudal Concesionado Uso Industrial Caudal Concesionado Uso Doméstico Caudal Concesionado uso Piscícola y Otros usos 63%

CALIDAD DEL AGUA OBRAS DE DESCONTAMINACIÓN HÍDRICA

CALIDAD DEL AGUA OBRAS DE DESCONTAMINACIÓN HÍDRICA

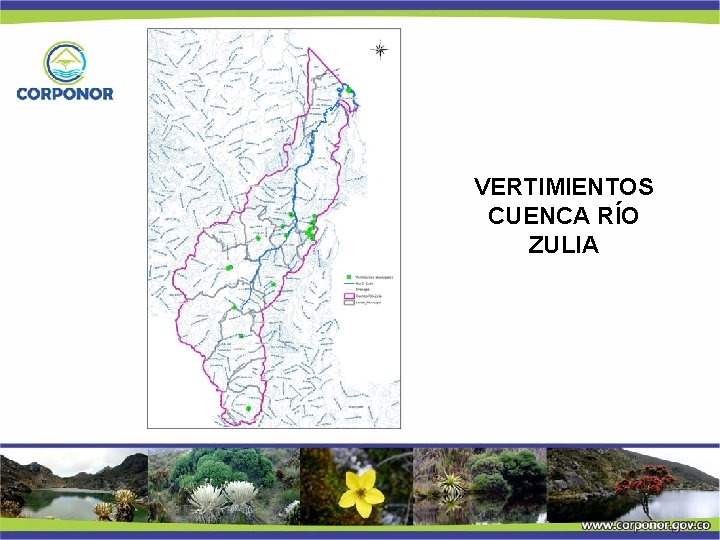

VERTIMIENTOS CUENCA RÍO ZULIA

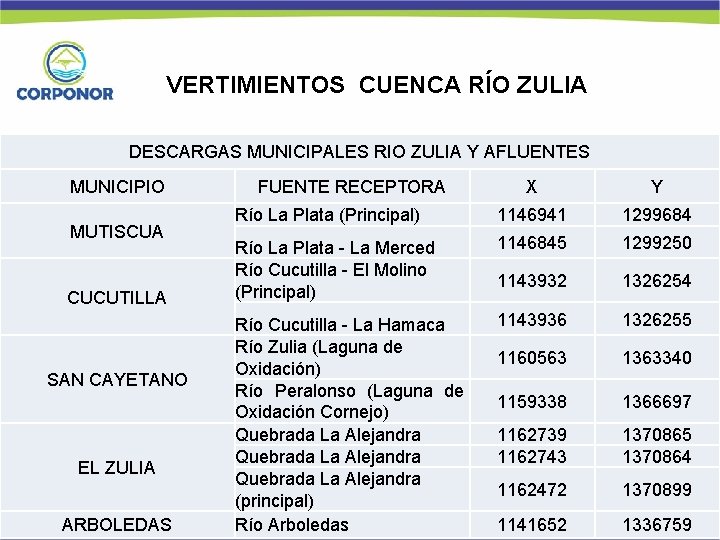

VERTIMIENTOS CUENCA RÍO ZULIA DESCARGAS MUNICIPALES RIO ZULIA Y AFLUENTES MUNICIPIO MUTISCUA CUCUTILLA SAN CAYETANO EL ZULIA ARBOLEDAS FUENTE RECEPTORA X Y Río La Plata (Principal) 1146941 1299684 Río La Plata - La Merced Río Cucutilla - El Molino (Principal) 1146845 1299250 1143932 1326254 Río Cucutilla - La Hamaca Río Zulia (Laguna de Oxidación) Río Peralonso (Laguna de Oxidación Cornejo) Quebrada La Alejandra (principal) Río Arboledas 1143936 1326255 1160563 1363340 1159338 1366697 1162739 1162743 1370865 1370864 1162472 1370899 1141652 1336759

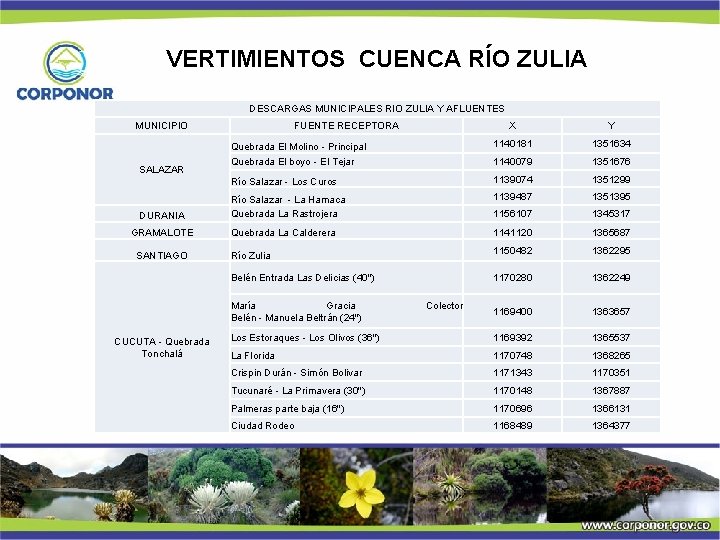

VERTIMIENTOS CUENCA RÍO ZULIA DESCARGAS MUNICIPALES RIO ZULIA Y AFLUENTES MUNICIPIO SALAZAR DURANIA GRAMALOTE SANTIAGO FUENTE RECEPTORA X Y Quebrada El Molino - Principal 1140181 1351634 Quebrada El boyo - El Tejar 1140079 1351676 Río Salazar - Los Curos 1139074 1351299 Río Salazar - La Hamaca Quebrada La Rastrojera 1139487 1351395 1156107 1345317 Quebrada La Calderera 1141120 1365687 Río Zulia 1150482 1362295 Belén Entrada Las Delicias (40") 1170280 1362249 1169400 1363657 Los Estoraques - Los Olivos (36") 1169392 1365537 La Florida 1170748 1368265 Crispin Durán - Simón Bolivar 1171343 1170351 Tucunaré - La Primavera (30") 1170148 1367887 Palmeras parte baja (16") 1170696 1366131 Ciudad Rodeo 1168489 1364377 María Gracia Belén - Manuela Beltrán (24") CUCUTA - Quebrada Tonchalá Colector

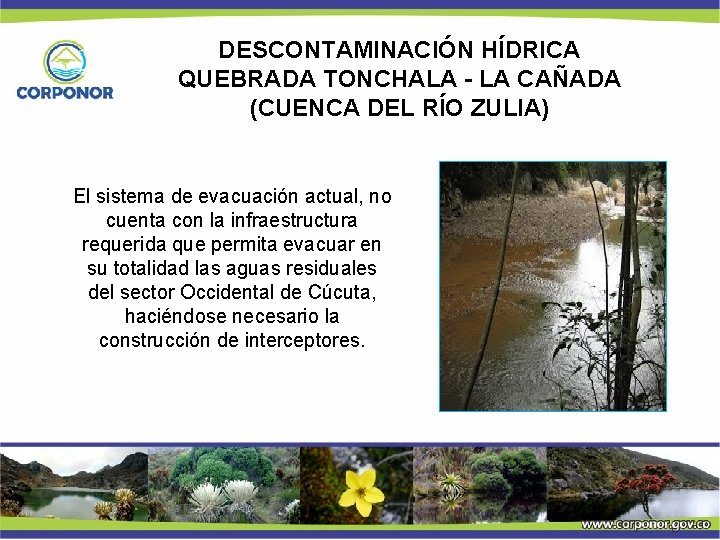

DESCONTAMINACIÓN HÍDRICA QUEBRADA TONCHALA - LA CAÑADA (CUENCA DEL RÍO ZULIA) El sistema de evacuación actual, no cuenta con la infraestructura requerida que permita evacuar en su totalidad las aguas residuales del sector Occidental de Cúcuta, haciéndose necesario la construcción de interceptores.

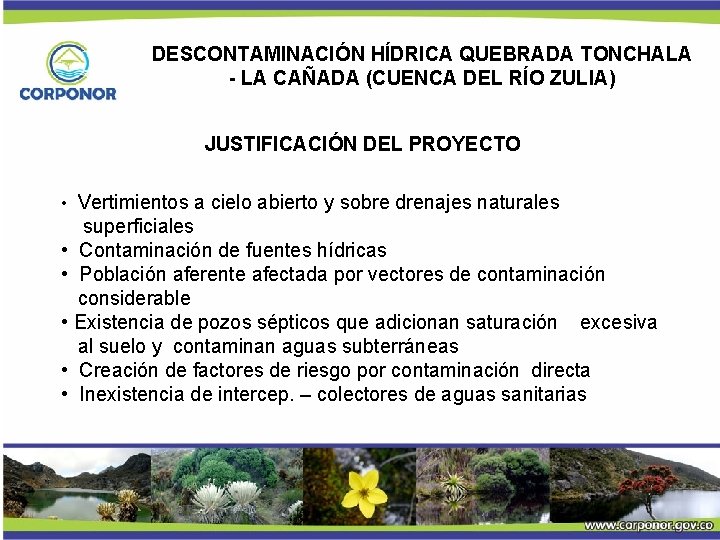

DESCONTAMINACIÓN HÍDRICA QUEBRADA TONCHALA - LA CAÑADA (CUENCA DEL RÍO ZULIA) JUSTIFICACIÓN DEL PROYECTO • Vertimientos a cielo abierto y sobre drenajes naturales superficiales • Contaminación de fuentes hídricas • Población aferente afectada por vectores de contaminación considerable • Existencia de pozos sépticos que adicionan saturación excesiva al suelo y contaminan aguas subterráneas • Creación de factores de riesgo por contaminación directa • Inexistencia de intercep. – colectores de aguas sanitarias

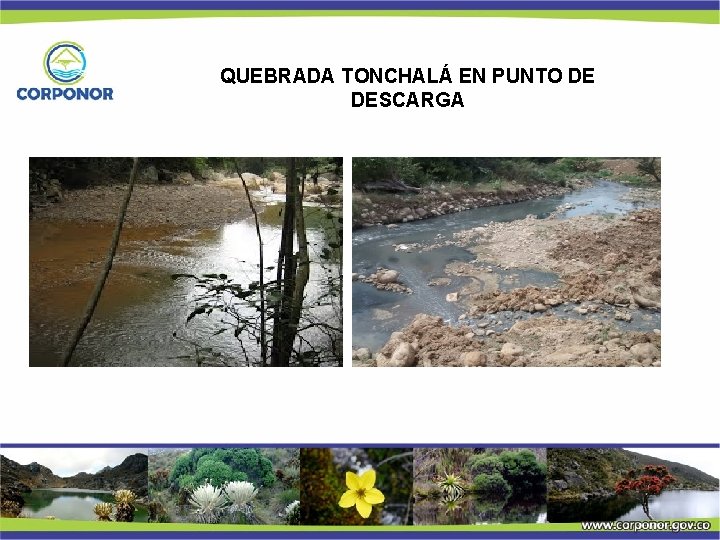

QUEBRADA TONCHALÁ EN PUNTO DE DESCARGA

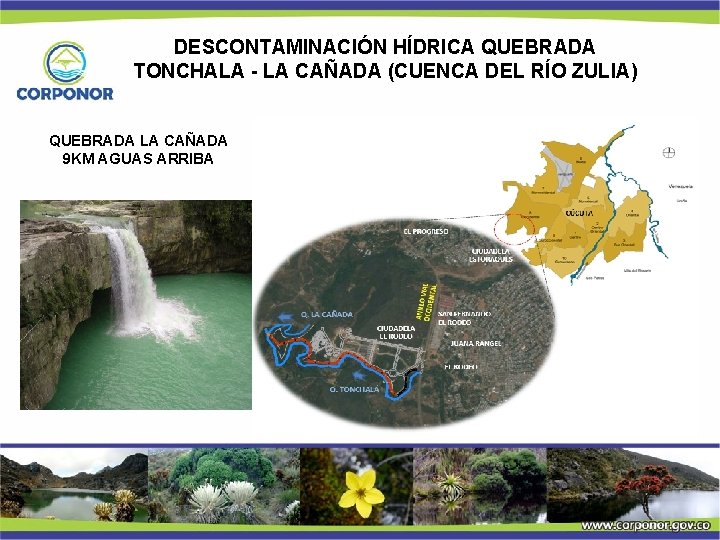

DESCONTAMINACIÓN HÍDRICA QUEBRADA TONCHALA - LA CAÑADA (CUENCA DEL RÍO ZULIA) QUEBRADA LA CAÑADA 9 KM AGUAS ARRIBA

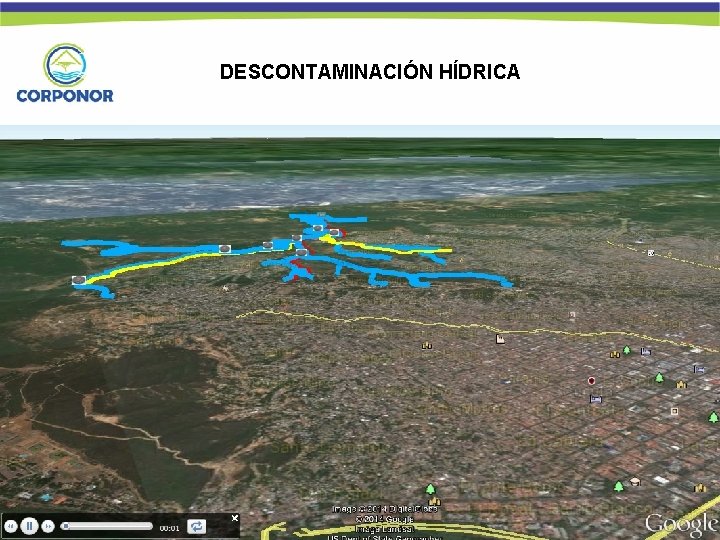

DESCONTAMINACIÓN HÍDRICA

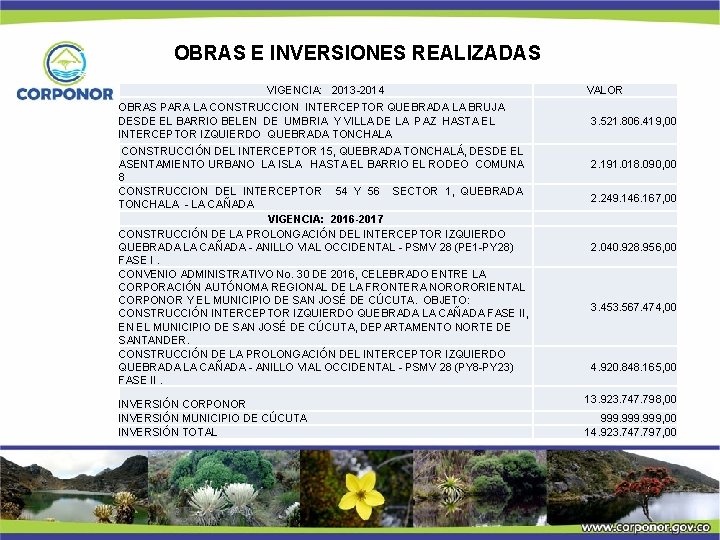

OBRAS E INVERSIONES REALIZADAS VIGENCIA: 2013 -2014 OBRAS PARA LA CONSTRUCCION INTERCEPTOR QUEBRADA LA BRUJA DESDE EL BARRIO BELEN DE UMBRIA Y VILLA DE LA PAZ HASTA EL INTERCEPTOR IZQUIERDO QUEBRADA TONCHALA CONSTRUCCIÓN DEL INTERCEPTOR 15, QUEBRADA TONCHALÁ, DESDE EL ASENTAMIENTO URBANO LA ISLA HASTA EL BARRIO EL RODEO COMUNA 8 CONSTRUCCION DEL INTERCEPTOR 54 Y 56 SECTOR 1, QUEBRADA TONCHALA - LA CAÑADA VIGENCIA: 2016 -2017 CONSTRUCCIÓN DE LA PROLONGACIÓN DEL INTERCEPTOR IZQUIERDO QUEBRADA LA CAÑADA - ANILLO VIAL OCCIDENTAL - PSMV 28 (PE 1 -PY 28) FASE I. CONVENIO ADMINISTRATIVO No. 30 DE 2016, CELEBRADO ENTRE LA CORPORACIÓN AUTÓNOMA REGIONAL DE LA FRONTERA NORORORIENTAL CORPONOR Y EL MUNICIPIO DE SAN JOSÉ DE CÚCUTA. OBJETO: CONSTRUCCIÓN INTERCEPTOR IZQUIERDO QUEBRADA LA CAÑADA FASE II, EN EL MUNICIPIO DE SAN JOSÉ DE CÚCUTA, DEPARTAMENTO NORTE DE SANTANDER. CONSTRUCCIÓN DE LA PROLONGACIÓN DEL INTERCEPTOR IZQUIERDO QUEBRADA LA CAÑADA - ANILLO VIAL OCCIDENTAL - PSMV 28 (PY 8 -PY 23) FASE II. INVERSIÓN CORPONOR INVERSIÓN MUNICIPIO DE CÚCUTA INVERSIÓN TOTAL VALOR 3. 521. 806. 419, 00 2. 191. 018. 090, 00 2. 249. 146. 167, 00 2. 040. 928. 956, 00 3. 453. 567. 474, 00 4. 920. 848. 165, 00 13. 923. 747. 798, 00 999, 00 14. 923. 747. 797, 00

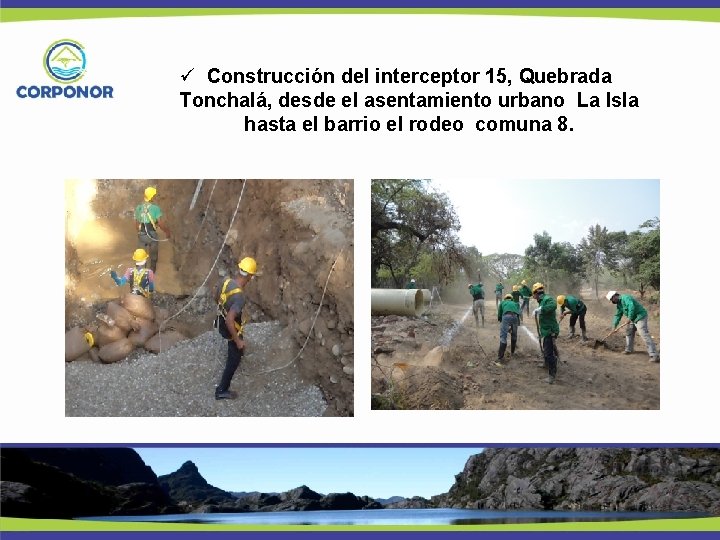

Construcción del interceptor 15, Quebrada Tonchalá, desde el asentamiento urbano La Isla hasta el barrio el rodeo comuna 8.

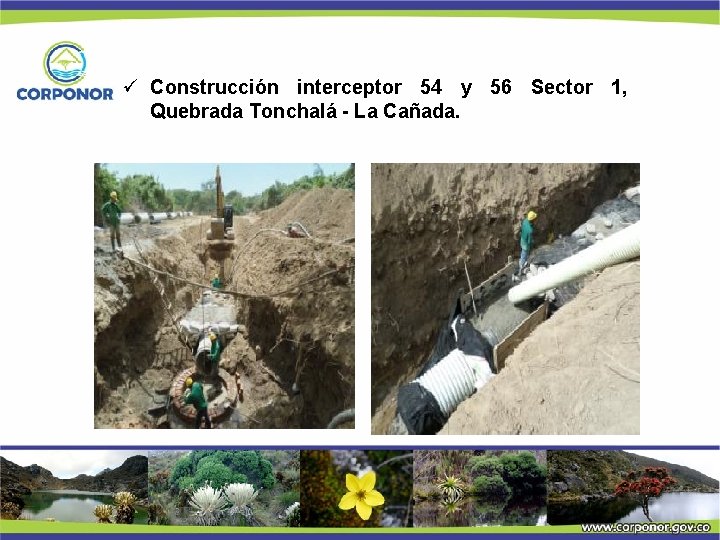

Construcción interceptor 54 y 56 Sector 1, Quebrada Tonchalá - La Cañada.

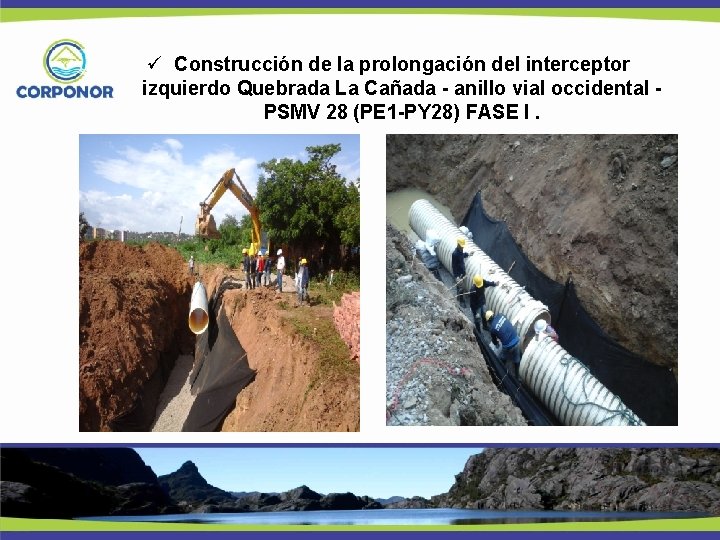

Construcción de la prolongación del interceptor izquierdo Quebrada La Cañada - anillo vial occidental PSMV 28 (PE 1 -PY 28) FASE I.

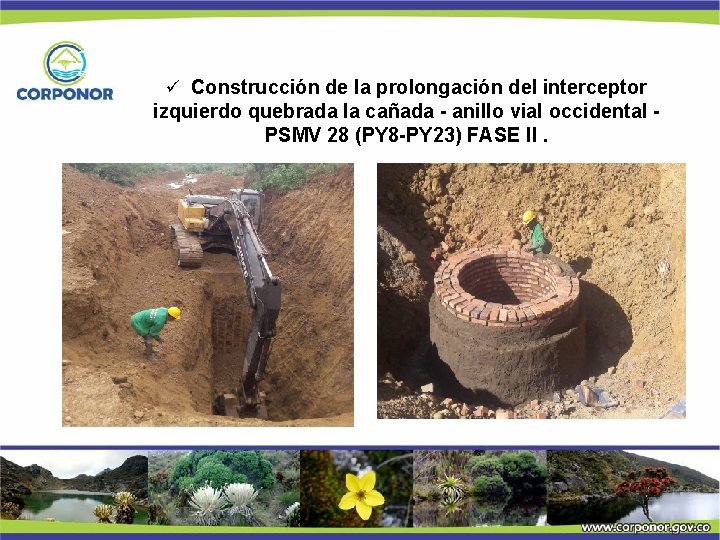

Construcción de la prolongación del interceptor izquierdo quebrada la cañada - anillo vial occidental PSMV 28 (PY 8 -PY 23) FASE II.

PROCESO DE AJUSTE POMCA RÍO ZULIA.

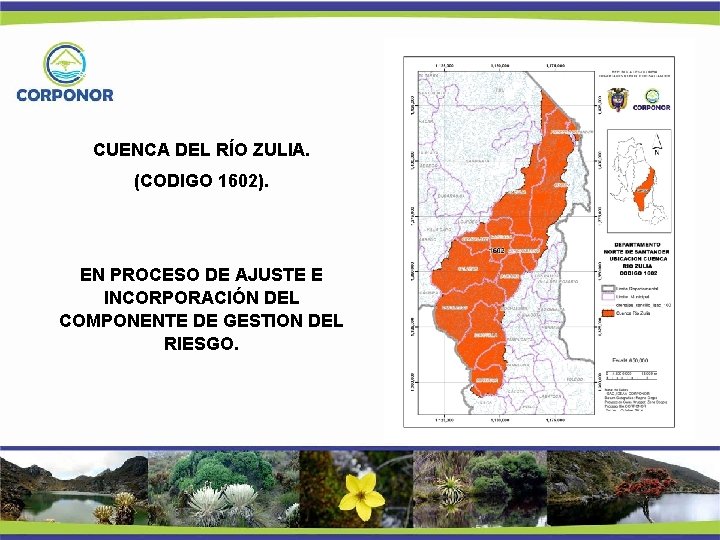

CUENCA DEL RÍO ZULIA. (CODIGO 1602). EN PROCESO DE AJUSTE E INCORPORACIÓN DEL COMPONENTE DE GESTION DEL RIESGO.

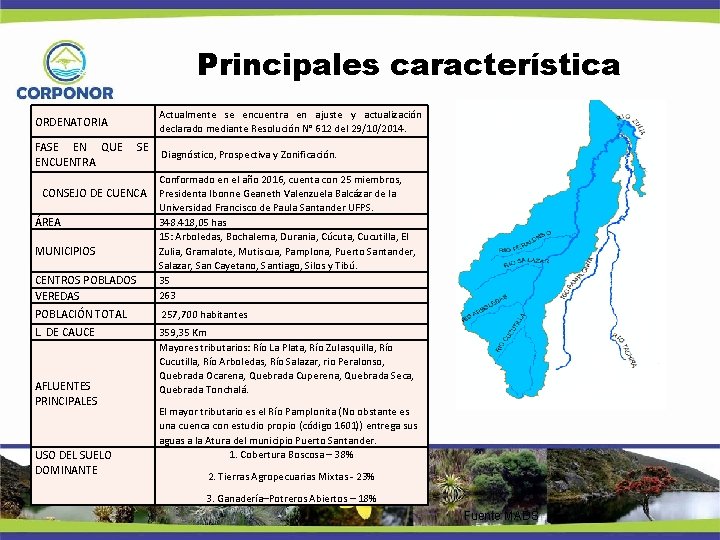

Principales característica ORDENATORIA Actualmente se encuentra en ajuste y actualización declarado mediante Resolución N° 612 del 29/10/2014. FASE EN QUE SE Diagnóstico, Prospectiva y Zonificación. ENCUENTRA Conformado en el año 2016, cuenta con 25 miembros, CONSEJO DE CUENCA Presidenta Ibonne Geaneth Valenzuela Balcázar de la Universidad Francisco de Paula Santander UFPS. 348. 418, 05 has ÁREA 15: Arboledas, Bochalema, Durania, Cúcuta, Cucutilla, El Zulia, Gramalote, Mutiscua, Pamplona, Puerto Santander, MUNICIPIOS Salazar, San Cayetano, Santiago, Silos y Tibú. 35 CENTROS POBLADOS 263 VEREDAS POBLACIÓN TOTAL 257, 700 habitantes L. DE CAUCE 359, 35 Km Mayores tributarios: Río La Plata, Río Zulasquilla, Río Cucutilla, Río Arboledas, Río Salazar, rio Peralonso, Quebrada Ocarena, Quebrada Cuperena, Quebrada Seca, Quebrada Tonchalá. AFLUENTES PRINCIPALES USO DEL SUELO DOMINANTE El mayor tributario es el Río Pamplonita (No obstante es una cuenca con estudio propio (código 1601)) entrega sus aguas a la Atura del municipio Puerto Santander. 1. Cobertura Boscosa – 38% 2. Tierras Agropecuarias Mixtas - 23% 3. Ganadería–Potreros Abiertos – 18% Fuente MADS

EVALUACIÓN HIDROBIOLÓGICO RÍO ZULIA

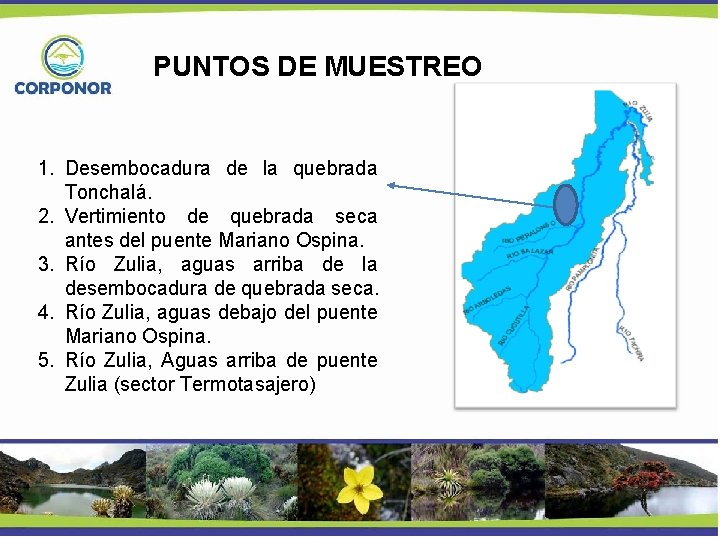

PUNTOS DE MUESTREO 1. Desembocadura de la quebrada Tonchalá. 2. Vertimiento de quebrada seca antes del puente Mariano Ospina. 3. Río Zulia, aguas arriba de la desembocadura de quebrada seca. 4. Río Zulia, aguas debajo del puente Mariano Ospina. 5. Río Zulia, Aguas arriba de puente Zulia (sector Termotasajero)

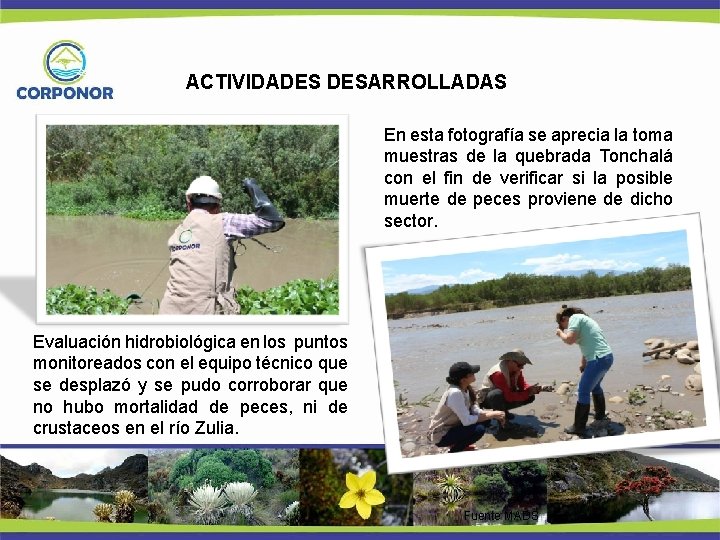

ACTIVIDADES DESARROLLADAS En esta fotografía se aprecia la toma muestras de la quebrada Tonchalá con el fin de verificar si la posible muerte de peces proviene de dicho sector. Evaluación hidrobiológica en los puntos monitoreados con el equipo técnico que se desplazó y se pudo corroborar que no hubo mortalidad de peces, ni de crustaceos en el río Zulia. Fuente MADS

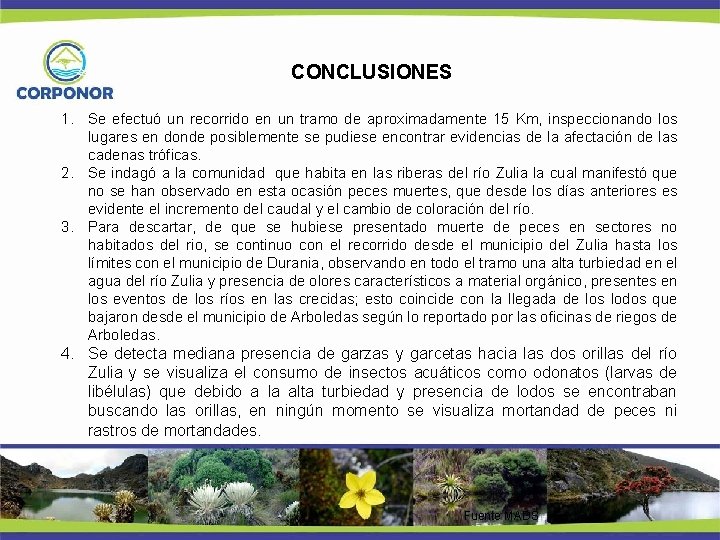

CONCLUSIONES 1. Se efectuó un recorrido en un tramo de aproximadamente 15 Km, inspeccionando los lugares en donde posiblemente se pudiese encontrar evidencias de la afectación de las cadenas tróficas. 2. Se indagó a la comunidad que habita en las riberas del río Zulia la cual manifestó que no se han observado en esta ocasión peces muertes, que desde los días anteriores es evidente el incremento del caudal y el cambio de coloración del río. 3. Para descartar, de que se hubiese presentado muerte de peces en sectores no habitados del rio, se continuo con el recorrido desde el municipio del Zulia hasta los límites con el municipio de Durania, observando en todo el tramo una alta turbiedad en el agua del río Zulia y presencia de olores característicos a material orgánico, presentes en los eventos de los ríos en las crecidas; esto coincide con la llegada de los lodos que bajaron desde el municipio de Arboledas según lo reportado por las oficinas de riegos de Arboledas. 4. Se detecta mediana presencia de garzas y garcetas hacia las dos orillas del río Zulia y se visualiza el consumo de insectos acuáticos como odonatos (larvas de libélulas) que debido a la alta turbiedad y presencia de lodos se encontraban buscando las orillas, en ningún momento se visualiza mortandad de peces ni rastros de mortandades. Fuente MADS

RESULTADOS ANÁLISIS RÍO ZULIA.

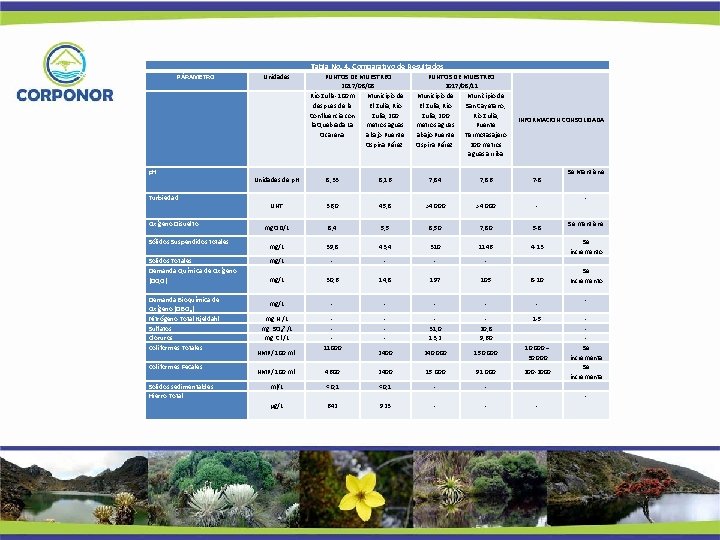

Tabla No. 4. Comparativo de Resultados PÁRAMETRO Unidades p. H Turbiedad Oxígeno Disuelto Sólidos Suspendidos totales Solidos Totales Demanda Química de Oxígeno (DQO) Demanda Bioquímica de Oxígeno (DBO 5) Nitrógeno Total Kjeldahl Sulfatos Cloruros Coliformes Totales Coliformes Fecales Solidos sedimentables Hierro Total PUNTOS DE MUESTREO 2017/08/08 Río Zulia- 100 m Municipio de despues de la El Zulia, Rio Confluencia con Zulia, 200 la Quebrada La metros aguas Ocarena abajo Puente Ospina Pérez. PUNTOS DE MUESTREO 2017/08/11 Municipio de El Zulia, Rio San Cayetano, Zulia, 200 Rio Zulia, metros aguas Puente abajo Puente Termotasajero Ospina Pérez. 200 metros aguas arriba INFORMACION CONSOLIDADA Unidades de p. H 8, 33 8, 16 7, 84 7, 86 7 -8 UNT 36, 0 45, 8 >4. 000 - mg OD/L 8, 4 5, 5 8, 50 7, 80 5 -8 mg/L 39, 8 43, 4 310 1146 4 -13 mg/L - - mg/L 30, 6 14, 8 197 105 8 -10 mg/L - - - mg N /L mg SO 42 -/L mg Cl-/L 11000 - 31, 0 13, 2 20, 8 9, 60 240. 000 150. 000 1 -5 10. 000 – 30. 000 NMP/ 100 ml. 4600 2400 15. 000 91. 000 200 -2000 ml/L < 0, 1 <0, 1 - - µg/L 642 923 - - - Se Mantiene Se mantiene Se incremento Se Incremento Se incrementa -
