SISTEM MANAJEMEN LERENG JALAN Balai Litbang Geoteknik Jalan
SISTEM MANAJEMEN LERENG JALAN Balai Litbang Geoteknik Jalan Puslitbang Jalan dan Jembatan Kementerian Pekerjaan Umum dan Perumahan Rakyat
LATAR BELAKANG (Sumber : BNPB dalam Kompas, 2014)
LATAR BELAKANG LANJUTAN (Sumber : Tribunnewsjateng. com, 2015) Preventif Kuratif

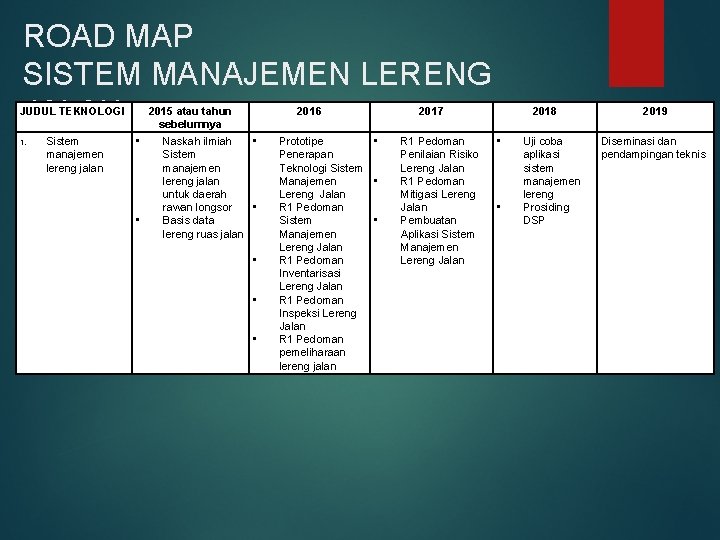

ROAD MAP SISTEM MANAJEMEN LERENG JALAN JUDUL TEKNOLOGI 1. Sistem manajemen lereng jalan 2015 atau tahun sebelumnya • • 2016 Naskah ilmiah • Sistem manajemen lereng jalan untuk daerah rawan longsor • Basis data lereng ruas jalan • • • Prototipe • Penerapan Teknologi Sistem Manajemen • Lereng Jalan R 1 Pedoman Sistem • Manajemen Lereng Jalan R 1 Pedoman Inventarisasi Lereng Jalan R 1 Pedoman Inspeksi Lereng Jalan R 1 Pedoman pemeliharaan lereng jalan 2017 R 1 Pedoman Penilaian Risiko Lereng Jalan R 1 Pedoman Mitigasi Lereng Jalan Pembuatan Aplikasi Sistem Manajemen Lereng Jalan • • 2018 Uji coba aplikasi sistem manajemen lereng Prosiding DSP 2019 Diseminasi dan pendampingan teknis
SISTEM MANAJEMEN LERENG JALAN Hasil Input - Inventarisasi - Inspeksi Analisis - Penilaian risiko - Pemeliharaan Lereng Jalan - Tingkat risiko Lereng Jalan - Mitigasi lereng jalan
SISTEM MANAJEMEN LERENG JALAN (LANJUTAN)
KOMPONEN SISTEM MANAJEMEN LERENG JALAN Komponen Inventarisasi lereng jalan Deskripsi Pengumpulan data awal lereng jalan Inspeksi lereng Inspeksi rutin lereng jalan Inspeksi berkala lereng jalan Inspeksi khusus lereng jalan Penilaian Pengumpulan data tingkat risiko Analisis bahaya Analisis konsekuensi lereng jalan Penilaian tingkat risiko Mitigasi risiko Risiko sangat tinggi Risiko tinggi Keluaran Data administrasi, jenis lereng, geometrik lereng, geologi lereng, bangunan rekayasa lereng, drainase lereng dll Kinerja dan kondisi lereng, bangunan rekayasa lereng dll Panduan Formulir cetak inventarisasi Pedoman lereng jalan Inventarisasi Lereng Jalan Formulir cetak inspeksi Pedoman lereng jalan Inspeksi Lereng Jalan Tingkat risiko lereng jalan beserta Formulir cetak penilaian Pedoman mitigasi tingkat risikonya tingkat risiko lereng jalan penilaian tingkat risiko lereng jalan Rekomendasi rekonstruksi Pedoman Rekomendasi pemantauan lereng dengan instrumen dan mitigasi risiko rehabilitasi lereng jalan Risiko sedang Rekomendasi rehabilitasi Risiko rendah Rekomendasi pemeliharaan rutin dan berkala Pemeliharaan rutin lereng jalan Tindakan pemeliharan lereng jalan Formulir cetak Pedoman lereng jalan pemeliharaan Pemeliharaan berkala lereng jalan Rehabilitasi Basis data Perekaman data inventarisasi lereng jalan Data inventarisasi lereng jalan Manual aplikasi nasional lereng Perekaman data inspeksi lereng jalan basis data Data inspeksi lereng jalan Perekaman data penilaian tingkat risiko lereng jalan Data penilaian tingkat risiko lereng jalan Perekaman data mitigasi lereng Risiko sangat tinggi Data rekonstrusi jalan Risiko tinggi Data pemantauan lereng dengan instrumen data rehabilitasi Risiko sedang Data rehabilitasi Risiko rendah Data pemeliharaan rutin dan berkala Data pemeliharaan rutin Data pemeliharaan rutin dan Perekaman data pemeliharaan dan berkala lereng jalan berkala Data rehabilitasi lereng jalan
INVENTARISASI LERENG JALAN Sebagai data awal, untuk mengetahui karakteristik, geometrik dan rekayasa lereng jalan

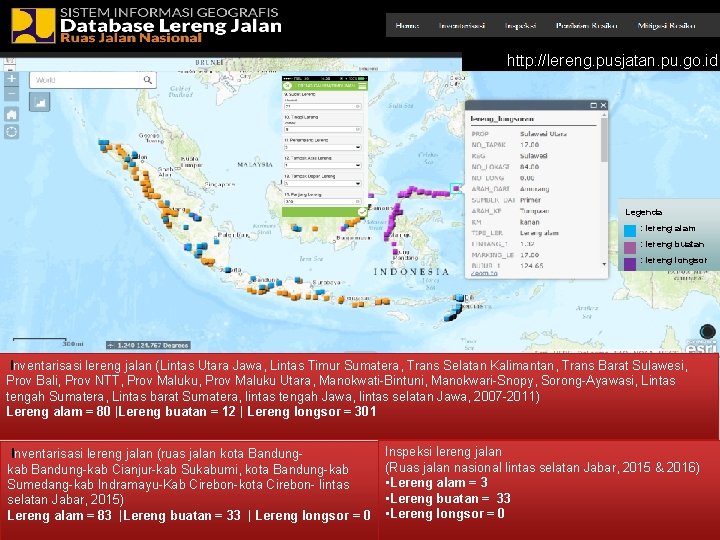

http: //lereng. pusjatan. pu. go. id Legenda : lereng alam : lereng buatan : lereng longsor Inventarisasi lereng jalan (Lintas Utara Jawa, Lintas Timur Sumatera, Trans Selatan Kalimantan, Trans Barat Sulawesi, Prov Bali, Prov NTT, Prov Maluku Utara, Manokwati-Bintuni, Manokwari-Snopy, Sorong-Ayawasi, Lintas tengah Sumatera, Lintas barat Sumatera, lintas tengah Jawa, lintas selatan Jawa, 2007 -2011) Lereng alam = 80 |Lereng buatan = 12 | Lereng longsor = 301 Inventarisasi lereng jalan (ruas jalan kota Bandung- kab Bandung-kab Cianjur-kab Sukabumi, kota Bandung-kab Sumedang-kab Indramayu-Kab Cirebon-kota Cirebon- lintas selatan Jabar, 2015) Lereng alam = 83 |Lereng buatan = 33 | Lereng longsor = 0 Inspeksi lereng jalan (Ruas jalan nasional lintas selatan Jabar, 2015 & 2016) • Lereng alam = 3 • Lereng buatan = 33 • Lereng longsor = 0
INSPEKSI LERENG JALAN Pemeriksaan lereng kondisi lereng di suatu ruas jalan untuk mengetahui kinerja lereng dan bangunan yang ada di lereng Inspeksi rutin Inspeksi berkala Inspeksi khusus
PENILAIAN TINGKAT RISIKO LERENG JALAN Analisis bahaya (H) Data inventarisasi dan data inspeksi Tingkat risiko lereng (R) Analisis konsekuensi (C) R = 0. 9 H+C Nilai risiko total Sangat tinggi Tingkat risiko lereng jalan R ≥ 75 Tinggi 65 R < 75 Sedang 50 R < 65 Rendah R < 50
MITIGASI RISIKO SANGAT TINGGI Rekonstruksi Pemilihan bangunan rekayasa lereng
MITIGASI RISIKO TINGGI Rehabilitas Tujuan pengamatan Gerakan di permukaan Gerakan di bawah permukaan Beban dan tekanan Instrumen 1. 2. 3. 1. Patok geser Strainmeter Inklinometer Shear strip indicator Acoustical emission Piezometer vibrating wire 2. Strainmeter Kecepatan > 3 meter/detik s. d. 0. 3 meter/menit s. d. 1. 5 meter/hari s. d. 1. 5 meter/bulan s. d. 1. 5 meter/tahun 0. 06 meter/tahun s. d. 1. 5 meter/tahun < 0. 06 meter/tahun Material Tanah Batu - Standar SNI 3404: 2008 SNI 05 -64612000 - Keterangan Ekstrim sangat cepat Sangat cepat Cepat Sedang Lambat Sangat lambat Ekstrim sangat lambat
MITIGASI RISIKO SEDANG Rehabilitasi Pedoman Pemeliharan Lereng Jalan
MITIGASI RISIKO RENDAH pemeliharaan lereng rutin dan berkala Pedoman Pemeliharan Lereng Jalan
PEMELIHARAAN LERENG JALAN Tindak lanjut dari inspeksi lereng jalan Pemeliharaan rutin Pemeliharaan berkala Rehabilitasi
APLIKASI SISTEM MANAJEMEN LERENG JALAN Software aplikasi Fungsi basis data Server data Fungsi GIS Aplikasi Server basis data lereng jalan Server data spasial GIS
SUB-MODUL APLIKASI SISTEM MANAJEMEN LERENG JALAN Penilaian tingkat risiko lereng Mitigasi risiko lereng -Risiko sangat tinggi Risiko tinggi -Risiko sedang - Risiko rendah Inspeksi lereng Inventarisasi lereng Aplikasi sistem manajemen lereng jalan Pemeliharaan lereng
TERIMA KASIH Visit us at lereng. pusjatan. pu. go. id
