INVENTARISASI LERENG JALAN Balai Litbang Geoteknik Jalan Puslitbang
INVENTARISASI LERENG JALAN Balai Litbang Geoteknik Jalan Puslitbang Jalan dan Jembatan Kementerian Pekerjaan Umum dan Perumahan Rakyat

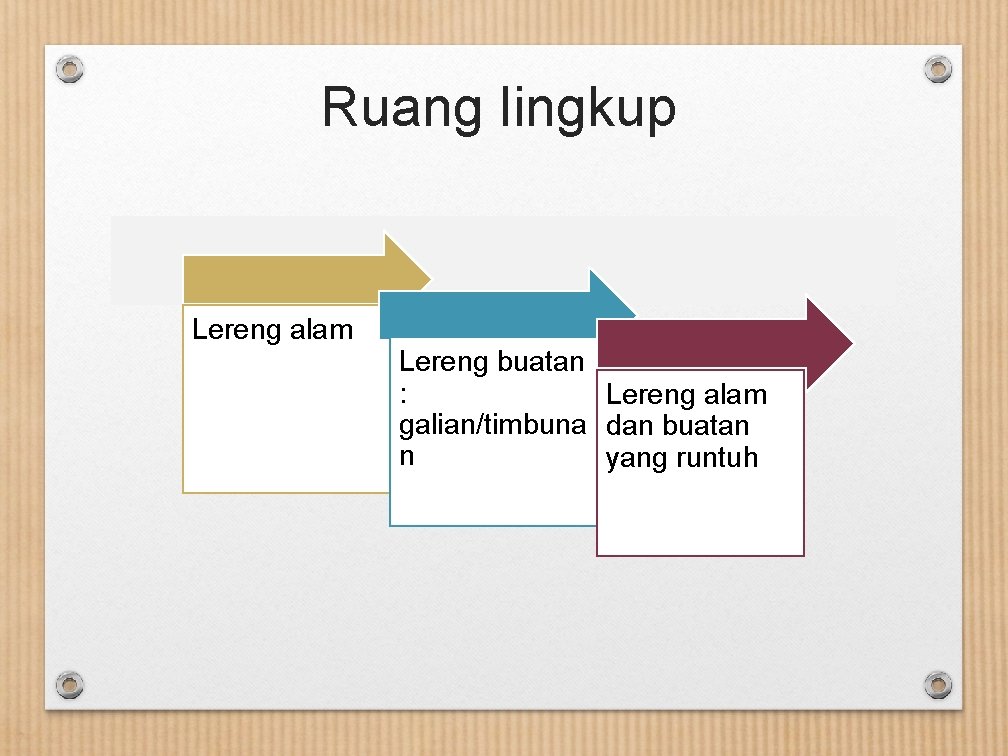

Ruang lingkup Lereng alam Lereng buatan : Lereng alam galian/timbuna dan buatan n yang runtuh
Ketentuan Umum Data awal sistem manajemen lereng jalan Inventarisasi lereng jalan yang mengalami potensi keruntuhan dilakukan mencakup daerah keruntuhan dan tidak terbatas pada daerah milik jalan. Dilakukan terhadap lereng alam atau lereng buatan yang berada di daerah milik jalan atau hingga lebih dari daerah milik jalan jika terindikasi dapat memicu ketidakstabilan terhadap lereng terkait Pengamatan visual menggunakan formulir, beberapa alat penunjang dengan berjalan kaki di lereng dan sekitarnya.
Ketentuan • Inventarisasi lereng jalan dilakukan terhadap lereng jalan dengan tinggi lebih dari 5 m, kecuali jika lereng terkait berdasarkan pengamatan secara visual mengalami keruntuhan yang berdampak terhadap terganggunya fungsi jalan baik yang telah ditanggulangi maupun belum. • Untuk lereng yang menerus sejajar jalan dengan ketinggian yang relatif sama, dilakukan pembagian segmen lereng dengan pilihan sebagai berikut: • Pembagian berdasarkan kondisi geometri lereng jalan; • Pembagian berdasarkan kondisi geologi yang terlihat secara visual; • Pembagian berdasarkan jenis lereng (alam, galian, timbunan atau kombinasi di antaranya).
Ketentuan (lanjutan)
Ketentuan (lanjutan)
Ketentuan (lanjutan)
Jenis Keruntuhan
Jenis Keruntuhan
Jenis Keruntuhan
Jenis Keruntuhan

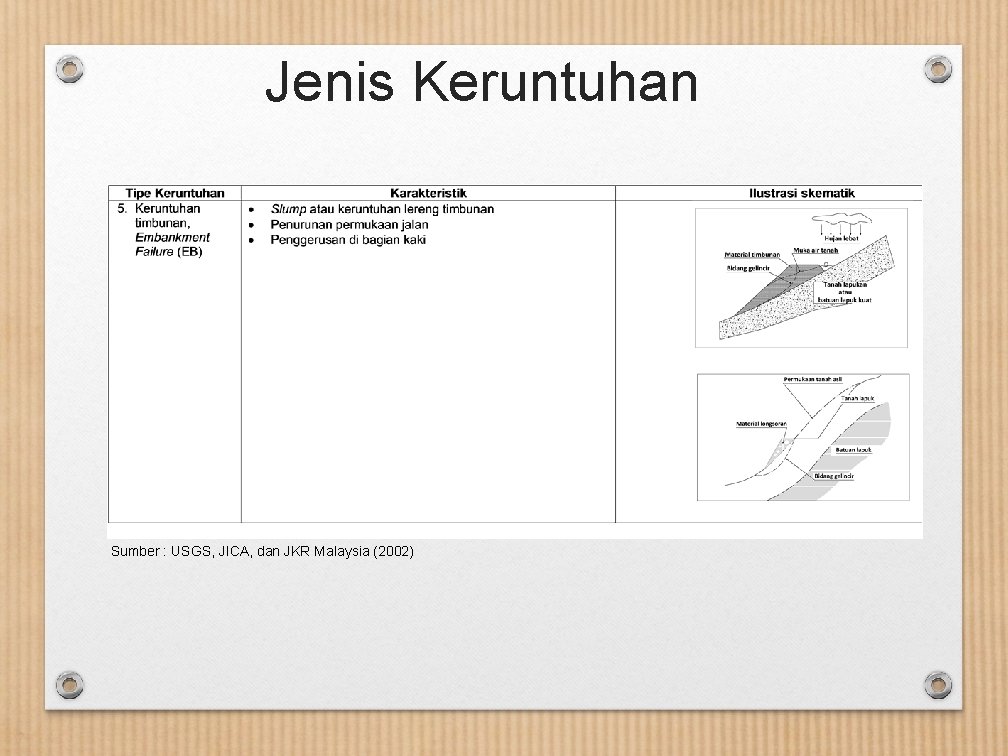

Jenis Keruntuhan Sumber : USGS, JICA, dan JKR Malaysia (2002)
Pemilihan Jenis Keruntuhan Lereng
Perubahan Data 2015 2017
Data Sekunder 1. 2. Jenis Data Peta geologi regional Peta hidrogeologi Sumber Data Badan Geologi 3. 4. Peta topografi Peta curah hujan indonesia 5. 6. Peta tata guna lahan Peta Land System/Tata Ruang Badan Geologi Badan Meteorologi Geofisika BIG 7. Peta kerentanan gerakan tanah Badan Geologi 8. Peta ruas jalan 9. 10. 11. 12. 13 Skala Minimum Luaran 1: 250. 000 Litologi lereng jalan 1: 250. 000 Kondisi air bawah permukaan lereng jalan 1: 30. 000 Bentang alam lereng jalan dan 1: 100. 000 Intensitas curah hujan bulanan lereng jalan 1: 100. 000 Tata guna lahan lereng jalan 1: 250. 000 Tata guna lahan lereng jalan Departemen Pekerjaan Umum atau Dinas-Dinas Terkait di daerah Peta digital elevation model SRTM Arc 90 (bila tersedia) Peta zonasi gempa (bila tersedia) SNI dan situs-situs online Peta daerah/zona potensi Dinas-Dinas Terkait di longsoran (bila tersedia) daerah dan situs-situs pemerintahan online, misalnya Departemen PU, Badan Geologi, dsb. Data kerusakan dan Puslitbang Jalan dan terganggunya ruas jalan akibat Jembatan, P 2 JJ, Dinas-Dinas longsoran lereng serta upaya terkait di daerah, Balai Besar penanganannnya (bila tersedia) Daerah Data lalu lintas terkini Puslitbang Jalan dan Jembatan, P 2 JJ, Dinas-Dinas terkait di daerah, Balai Besar Daerah 1: 250. 000 1: 25. 000 Arc 90 1: 200. 000 - - Kerentanan gerakan tanah lereng jalan Nomor dan nama ruas jalan lereng Tinggi lereng jalan Zona gempa lereng jalan Zona potensi longsoran di lokasi lereng jalan Data kerusakan dan terganggunya ruas jalan akibat longsoran lereng serta upaya penanganannnya Volume lalu lintas di lokasi lereng jalan
Data Sekunder
Formulir Inventarisasi Lereng Jalan Aplika si INVISLOPE
Prosedur
