VALIDASI DATA HASIL INSPEKSI LERENG JALAN Balai Litbang
VALIDASI DATA HASIL INSPEKSI LERENG JALAN Balai Litbang Geoteknik Jalan Puslitbang Jalan dan Jembatan Kementerian Pekerjaan Umum dan Perumahan Rakyat

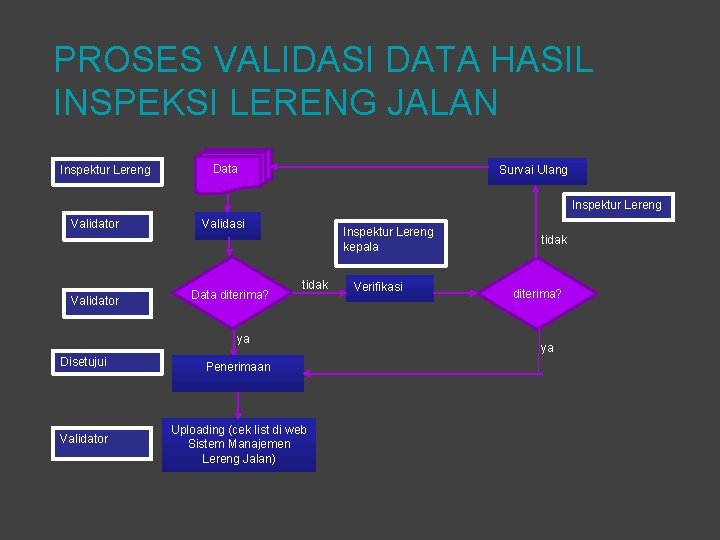

PROSES VALIDASI DATA HASIL INSPEKSI LERENG JALAN Inspektur Lereng Validator Data Survai Ulang Validasi Data diterima? Inspektur Lereng kepala tidak ya Disetujui Penerimaan Validator Uploading (cek list di web Sistem Manajemen Lereng Jalan) Verifikasi Inspektur Lereng tidak diterima? ya

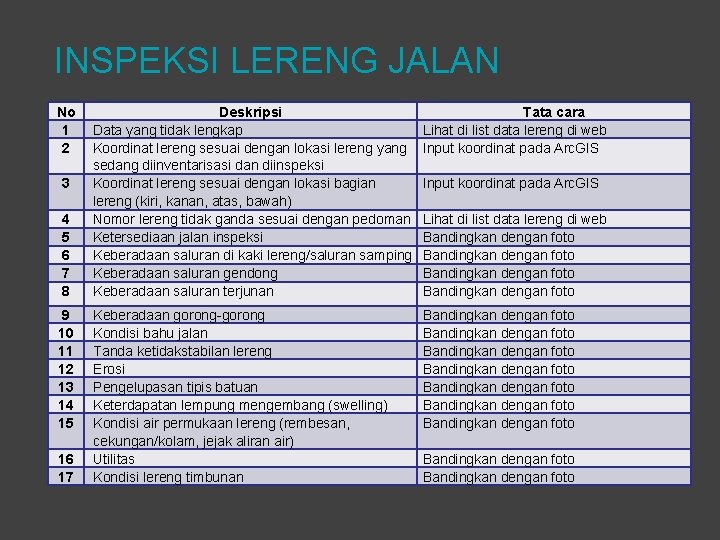

INSPEKSI LERENG JALAN No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Deskripsi Data yang tidak lengkap Koordinat lereng sesuai dengan lokasi lereng yang sedang diinventarisasi dan diinspeksi Koordinat lereng sesuai dengan lokasi bagian lereng (kiri, kanan, atas, bawah) Nomor lereng tidak ganda sesuai dengan pedoman Ketersediaan jalan inspeksi Keberadaan saluran di kaki lereng/saluran samping Keberadaan saluran gendong Keberadaan saluran terjunan Tata cara Lihat di list data lereng di web Input koordinat pada Arc. GIS Keberadaan gorong-gorong Kondisi bahu jalan Tanda ketidakstabilan lereng Erosi Pengelupasan tipis batuan Keterdapatan lempung mengembang (swelling) Kondisi air permukaan lereng (rembesan, cekungan/kolam, jejak aliran air) Utilitas Kondisi lereng timbunan Bandingkan dengan foto Bandingkan dengan foto Input koordinat pada Arc. GIS Lihat di list data lereng di web Bandingkan dengan foto Bandingkan dengan foto
INSPEKSI LERENG JALAN No 18 Tata cara Input koordinat lereng pada peta topografi digital di Arc. GIS 19 20 Deskripsi Keberadaan anomali topografi (garis kontur yang terganggu, fitur geografi, kondisi curam di puncak lereng) Penggelembungan pada kaki lereng Kondisi bangunan rekayasa lereng 21 Kondisi suling-suling Bandingkan dengan foto 22 Letak keruntuhan Bandingkan dengan foto 23 24 25 26 27 28 29 30 31 Jenis keruntuhan Tinggi dan sudut gawir keruntuhan Kondisi keruntuhan Jatuhan batuan Luas rumput dan semak Keberadaan retakan baru Adanya bagian yang diperbaiki Garis lekuk atau overhang Interval retakan/diskontinuitas pada batuan Bandingkan dengan foto Bandingkan dengan sketsa Bandingkan dengan foto Bandingkan dengan foto Bandingkan dengan foto

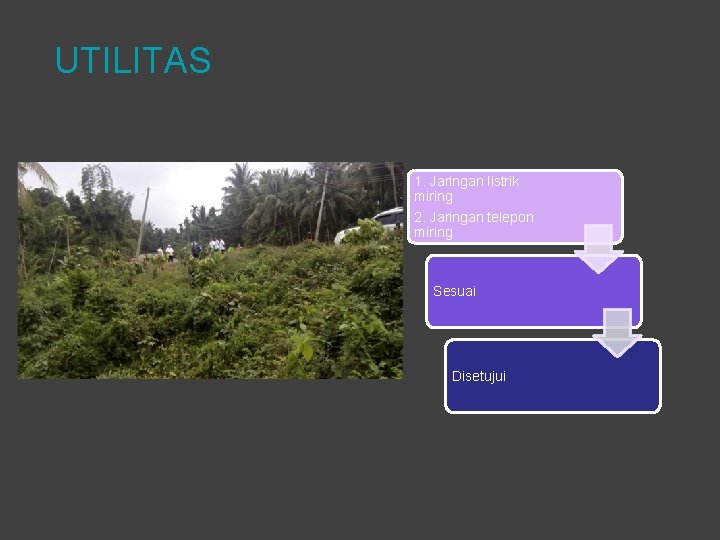

UTILITAS 1. Jaringan listrik miring 2. Jaringan telepon miring Sesuai Disetujui
TANDA KETIDAKSTABILAN LERENG Retak Ambles Sesuai Disetujui
PERMUKAAN LERENG Erosi alur Sesuai Disetujui
BADAN JALAN Retakan menerus Ambles Sesuai Disetujui
REMBESAN Rembesan di kaki lereng Sesuai Disetujui

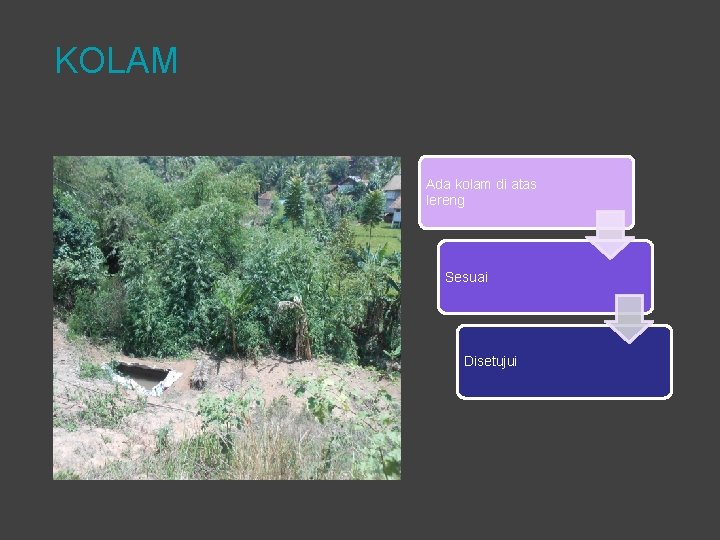

KOLAM Ada kolam di atas lereng Sesuai Disetujui

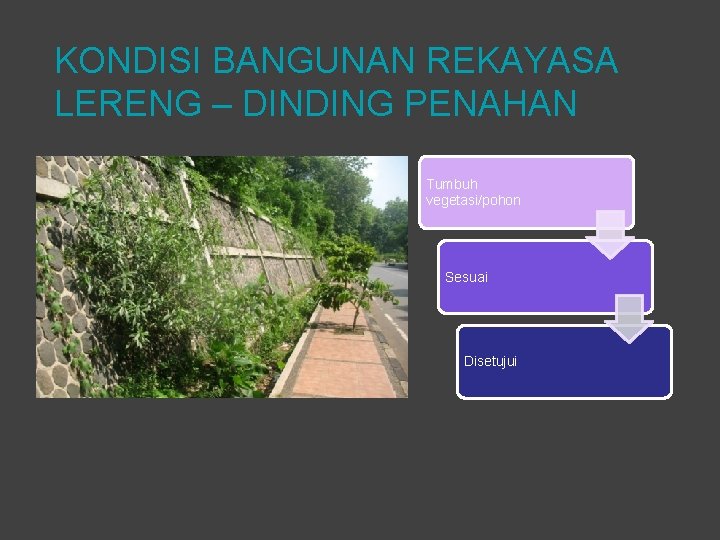

KONDISI BANGUNAN REKAYASA LERENG – DINDING PENAHAN Tumbuh vegetasi/pohon Sesuai Disetujui

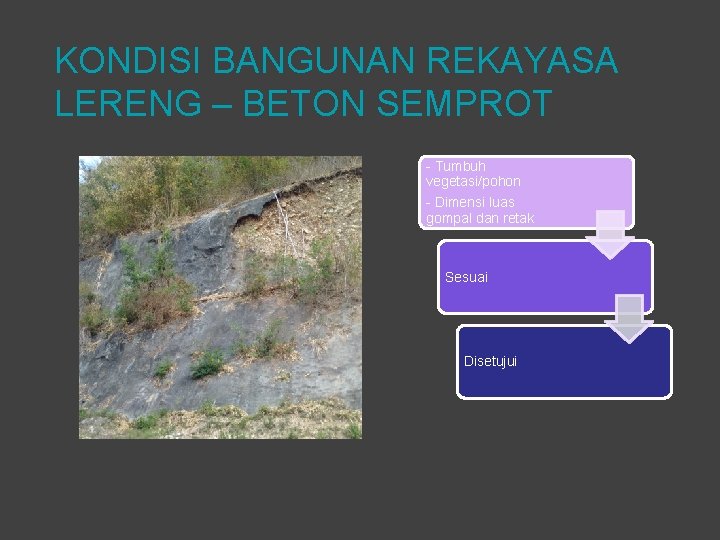

KONDISI BANGUNAN REKAYASA LERENG – BETON SEMPROT - Tumbuh vegetasi/pohon - Dimensi luas gompal dan retak Sesuai Disetujui
KONDISI BANGUNAN REKAYASA LERENG – BRONJONG Tumbuh vegetasi/pohon Sesuai Disetujui

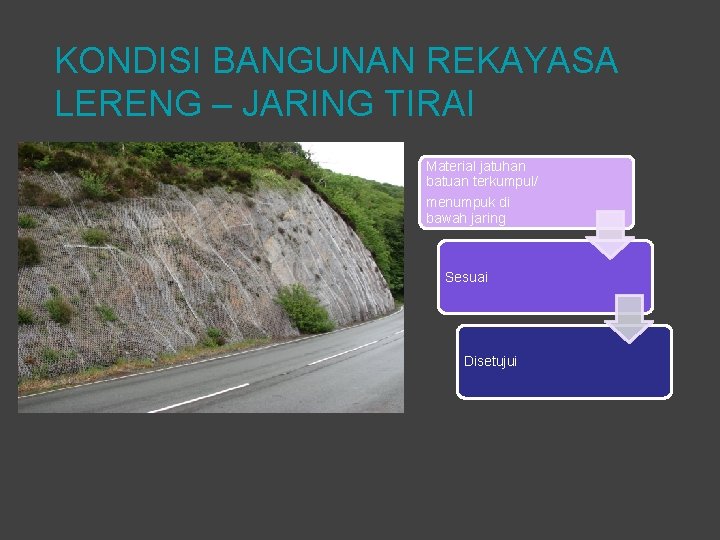

KONDISI BANGUNAN REKAYASA LERENG – JARING TIRAI Material jatuhan batuan terkumpul/ menumpuk di bawah jaring Sesuai Disetujui

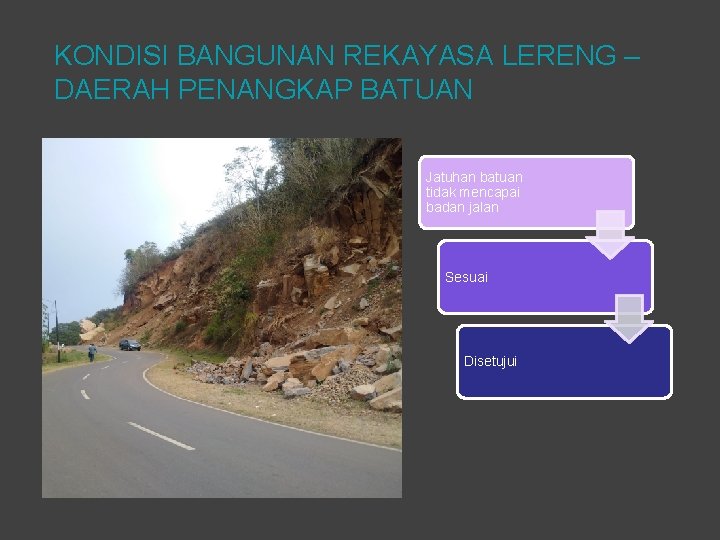

KONDISI BANGUNAN REKAYASA LERENG – DAERAH PENANGKAP BATUAN Jatuhan batuan tidak mencapai badan jalan Sesuai Disetujui
Peralatan Perangkat komputer (PC, laptop)
Terima kasih See you next time, have nice day
