Romain CONSEIL Thierry LEVOIR romain. conseil@cnes. fr thierry. levoir@cnes. fr SITools Présentation de l’outil (2/2) 01/06/06 Institut d’Astrophysique Spatiale Présentaation SITools – IAS, juin 2006 /

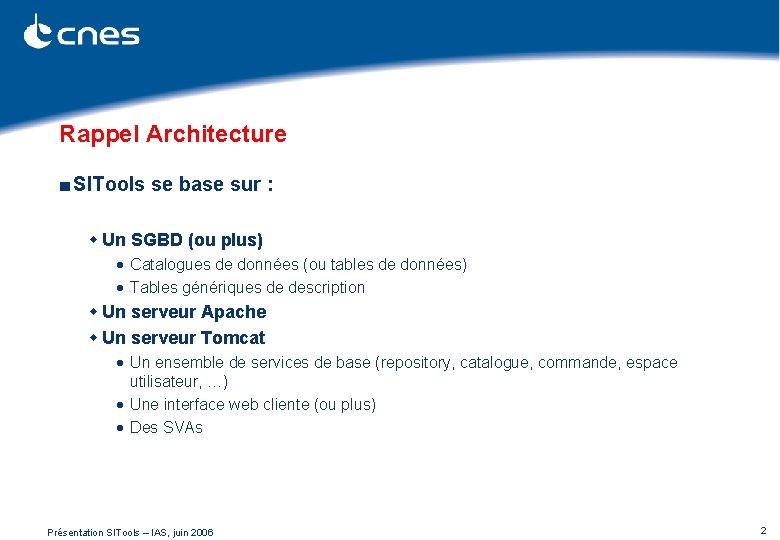

Rappel Architecture ■ SITools se base sur : w Un SGBD (ou plus) · Catalogues de données (ou tables de données) · Tables génériques de description w Un serveur Apache w Un serveur Tomcat · Un ensemble de services de base (repository, catalogue, commande, espace utilisateur, …) · Une interface web cliente (ou plus) · Des SVAs Présentation SITools – IAS, juin 2006 2
Site A Repository Client Application (Web Server) Site C Site B Description of Siteservices A Description of Description services of services Internet browser Dictionnaires des synonymes Site A Connection bus between the various services Client Catalog . . . Catalog 1 Catalog 2 Data 1 Site A Site C Added-Value Services 1 Added-Value Services 2 Site A Site C User Space Service 1 Command Processing Site B Catalog off-line Catalog 1 Catalog 2 Data 1 Site B AVS 3 Existant Site N Added-Value Services N Présentation SITools – IAS, juin 2006 3

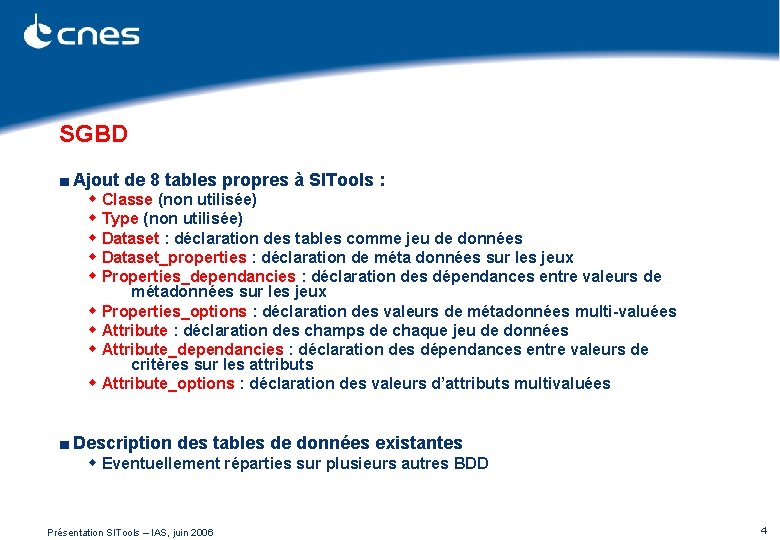

SGBD ■ Ajout de 8 tables propres à SITools : w Classe (non utilisée) w Type (non utilisée) w Dataset : déclaration des tables comme jeu de données w Dataset_properties : déclaration de méta données sur les jeux w Properties_dependancies : déclaration des dépendances entre valeurs de métadonnées sur les jeux w Properties_options : déclaration des valeurs de métadonnées multi-valuées w Attribute : déclaration des champs de chaque jeu de données w Attribute_dependancies : déclaration des dépendances entre valeurs de critères sur les attributs w Attribute_options : déclaration des valeurs d’attributs multivaluées ■ Description des tables de données existantes w Eventuellement réparties sur plusieurs autres BDD Présentation SITools – IAS, juin 2006 4

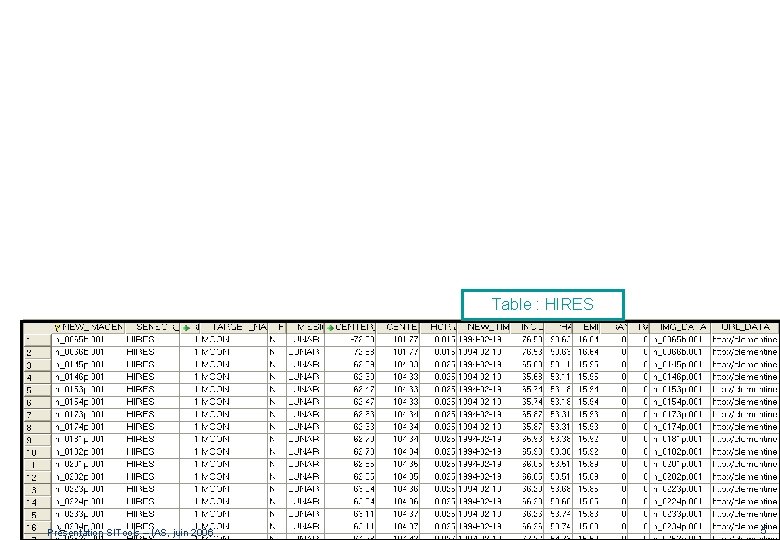

Table : HIRES Présentation SITools – IAS, juin 2006 5
Table : Data. Set Table : HIRES Présentation SITools – IAS, juin 2006 6
Table : Attribut Table : Data. Set Table : HIRES Présentation SITools – IAS, juin 2006 7

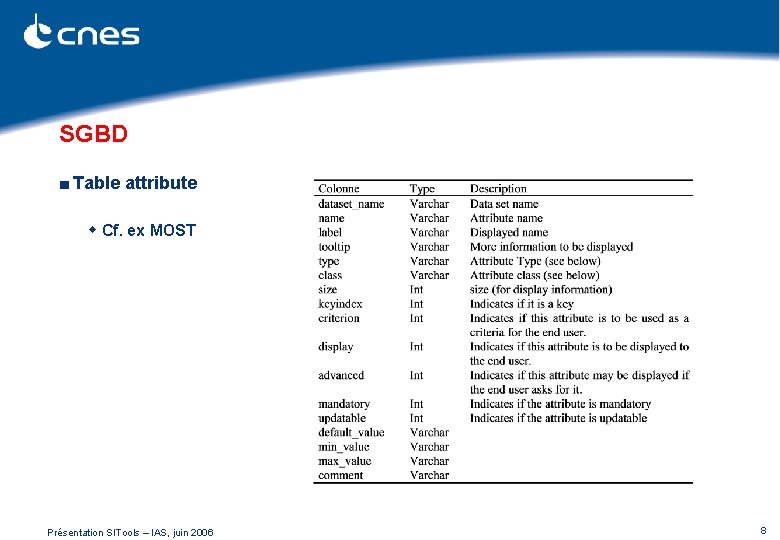

SGBD ■ Table attribute w Cf. ex MOST Présentation SITools – IAS, juin 2006 8
SGBD ■ Type de l’attribut w Simple · boolean, float, geometry, string, int, long, date, timestamp w Complexe · · · multi_string multi_int multi_long multi_float multi_date multi_timestamp multi_inter_int multi_inter_long multi_inter_float multi_inter_date multi_inter_timestamp Multiple values string Multiple values integer Multiple values big integer Multiple values decimal Multiple values date time Multiple values of interval integer Multiple values of interval big integer Multiple values of interval decimal Multiple values of interval date time w Multi permet de gérer les attributs multivalués w SITools crée automatiquement les tables supplémentaires nécessaires Présentation SITools – IAS, juin 2006 9
SGBD ■ Attributs multivalués Data. Set Table Présentation SITools – IAS, juin 2006 10
SGBD ■ Attributs multivalués Table : Attribut Data. Set Table Présentation SITools – IAS, juin 2006 11
SGBD ■ Attributs multivalués Table : Attribut Data. Set Table Présentation SITools – IAS, juin 2006 12
Serveur Apache ■ Apache 2 w Placé devant Tomcat afin de n’ouvrir que le port 80 à l’extérieur w Utilisation du mod_jk pour communiquer avec Tomcat w Réalise l’authentification des utilisateurs (via un fichier de passwords et de groupes) w Héberge l’espace utilisateur (WEBDav pour pouvoir associer des méta données aux données) w Configuration · · Httpd. conf pour définir les droits Création d’un fichier d’utilisateurs et de groupes (via htpasswd) mod_jk. conf mod_dav. conf Présentation SITools – IAS, juin 2006 13
Serveur Tomcat ■ Héberge les webapps des services SITools ■ Ne réalise aucune authentification ( Apache) ■ Version 5. 5 de Tomcat utilisée Présentation SITools – IAS, juin 2006 14
Description des services : le catalogue ■ Interface de connexion aux bases de données w Effectue toutesles requêtes SQL. w Possibilité de proxy d’accès au SGBD (pas d’ouverture de la BDD à l’extérieur mais ouverture du service catalogue) ■ Possibilité de définir plusieurs BDD pour un catalogue w Une requête s’applique sur toutes les BDD déclarée dans SITools w postgre. SQL, My. SQL, (pour Oracle rajouter les drivers JDBC) w La BDD n° 0 contient les tables descriptives de SITools w Accès via JDBC (login/passwd) ■ Possibilité de définir plusieurs catalogues pour une même instance. Présentation SITools – IAS, juin 2006 15

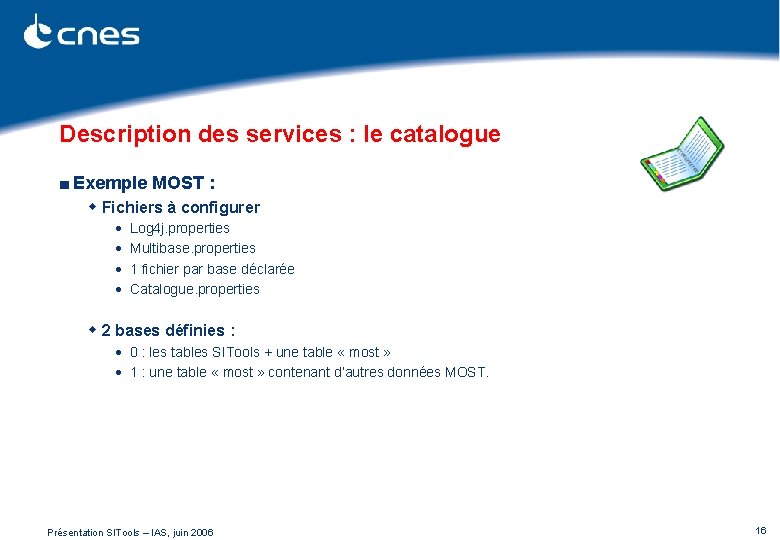

Description des services : le catalogue ■ Exemple MOST : w Fichiers à configurer · · Log 4 j. properties Multibase. properties 1 fichier par base déclarée Catalogue. properties w 2 bases définies : · 0 : les tables SITools + une table « most » · 1 : une table « most » contenant d’autres données MOST. Présentation SITools – IAS, juin 2006 16
Description des services : le repository ■ Service central de SITools w Déclaration des catalogues utilisées dans l’instance w Regroupement des jeux de données en graphe w Association de SVA avec les jeux · SVA de traitement, · SVA d’aide à la sélection ( liste déroulantes, thumbnails, etc…) w Gestion des synonymes par jeu de données · Synonymes · Convertisseurs · Intervalles et bornage w Gestion des utilisateurs et des groupes : · 3 groupes : administrateur, utilisateur, simple utilisateur · Droits d’accès aux jeux de données et aux services. Présentation SITools – IAS, juin 2006 17

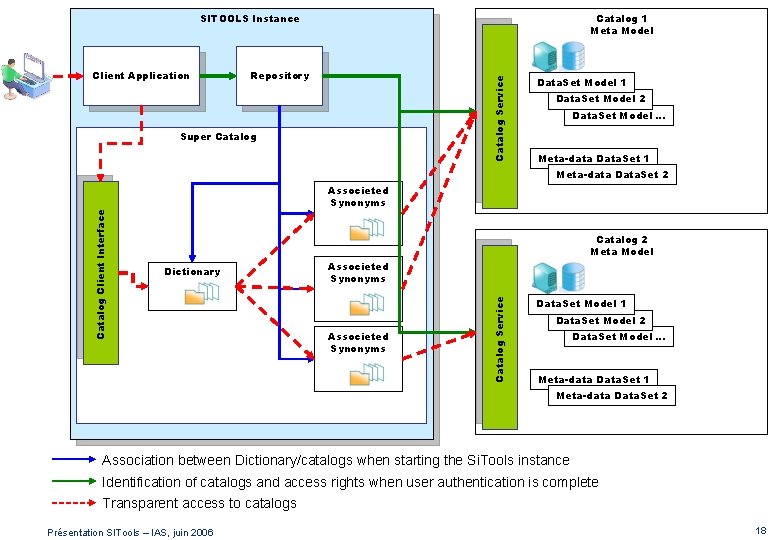

Catalog 1 Meta Model SITOOLS Instance Repository Catalog Service Client Application Super Catalog Data. Set Model 1 Data. Set Model 2 Data. Set Model … Meta-data Data. Set 1 Associeted Synonyms Catalog 2 Meta Model Dictionary Associeted Synonyms Catalog Service Catalog Client Interface Meta-data Data. Set 2 Data. Set Model 1 Data. Set Model 2 Data. Set Model … Meta-data Data. Set 1 Meta-data Data. Set 2 Association between Dictionary/catalogs when starting the Si. Tools instance Identification of catalogs and access rights when user authentication is complete Transparent access to catalogs Présentation SITools – IAS, juin 2006 18
Description des services : le repository ■ Exemple MOST : w Fichiers à configurer · · Log 4 j. properties Repository. xml Administration. xml User. Rights. xml w Synonymes : · Définition de 2 synonymes – most_ra 2 – Most_dec most_dec 2 Présentation SITools – IAS, juin 2006 19

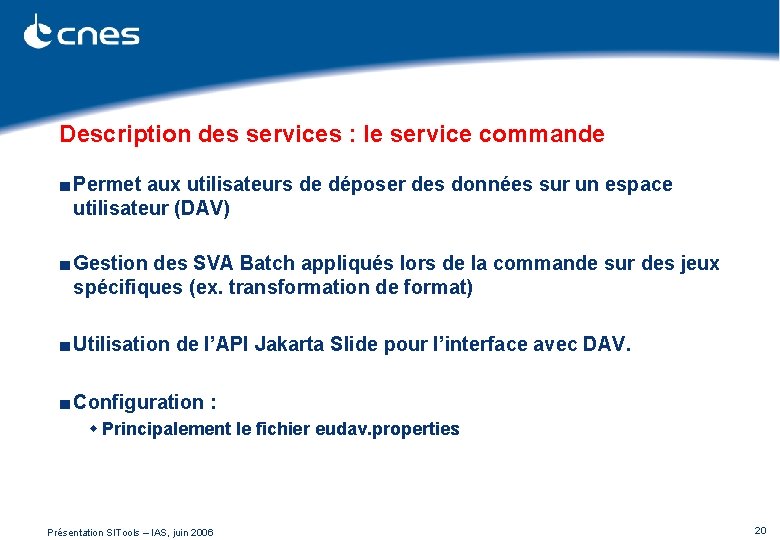

Description des services : le service commande ■ Permet aux utilisateurs de déposer des données sur un espace utilisateur (DAV) ■ Gestion des SVA Batch appliqués lors de la commande sur des jeux spécifiques (ex. transformation de format) ■ Utilisation de l’API Jakarta Slide pour l’interface avec DAV. ■ Configuration : w Principalement le fichier eudav. properties Présentation SITools – IAS, juin 2006 20
Description des services : les SVA ■ Programmes indépendants ajout de fonctions supplémentaires w Tracé à la carte w Zip w Transformation w Extraction ■ Exemples disponibles et fournis avec SITools : w Implémentation d’une interface Java w Déclaration au niveau du repository ■ Possibilité d’effectuer le traitement sur une autre machine ■ Pas d’a priori sur la technologie employée (PHP, C, etc…) ■ Traitement batch (synchrone ou asynchrone) ou interactifs ■ Ex : Zip avec export, JDex, appel de webservices distants (NSSDC), … Présentation SITools – IAS, juin 2006 21
Description des services : l’IHM utilisateur ■ Accès Web authentifié aux principales fonctions d’un centre de données w Recherche sur les jeux et sur les données · Par critère · Par thumbnails · Par graphe w Commande de données, interface de gestion de l’espace utilisateur w Application de SVA w Fonctions d’administration ■ Configurable w App. Config. properties (où l’application trouve les autres services, etc) w Eudav. properties (DAV) ■ Tuning w CSS w JSP Présentation SITools – IAS, juin 2006 22
Site A Repository Client Application (Web Server) Site C Site B Description of Siteservices A Description of Description services of services Internet browser Dictionnaires des synonymes Site A Connection bus between the various services Client Catalog . . . Catalog 1 Catalog 2 Data 1 Site A Site C Added-Value Services 1 Added-Value Services 2 Site A Site C User Space Service 1 Command Processing Site B Catalog off-line Catalog 1 Catalog 2 Data 1 Site B AVS 3 Existant Site N Added-Value Services N Présentation SITools – IAS, juin 2006 23

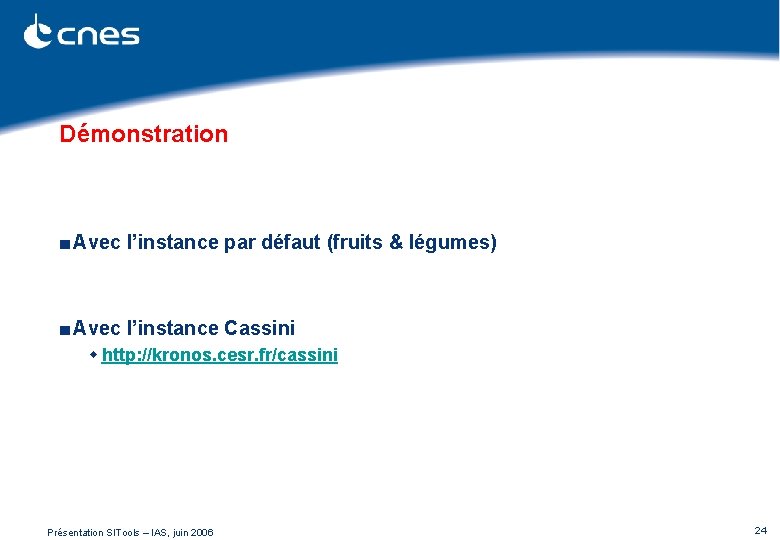

Démonstration ■ Avec l’instance par défaut (fruits & légumes) ■ Avec l’instance Cassini w http: //kronos. cesr. fr/cassini Présentation SITools – IAS, juin 2006 24
Exemples ■ Quelques exemples d’instances de SITools w Modification du look (CSS, JSP) Présentation SITools – IAS, juin 2006 25
Présentation SITools – IAS, juin 2006 26
Présentation SITools – IAS, juin 2006 27
Présentation SITools – IAS, juin 2006 28
Présentation SITools – IAS, juin 2006 29

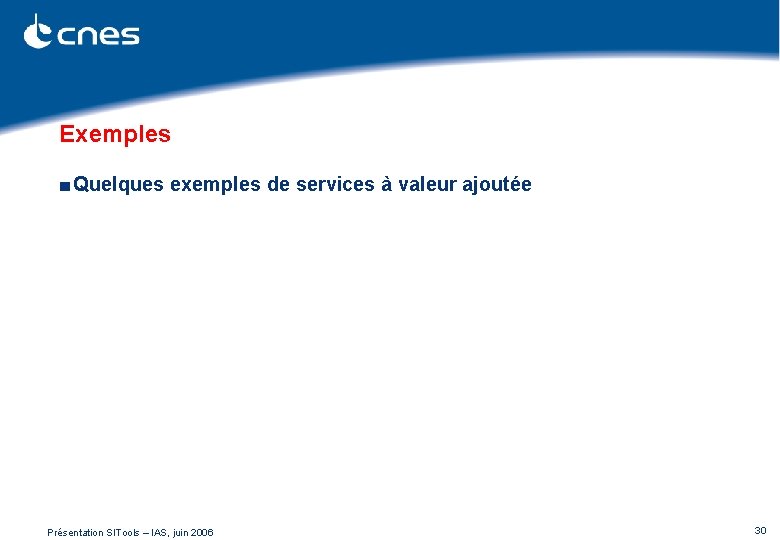

Exemples ■ Quelques exemples de services à valeur ajoutée Présentation SITools – IAS, juin 2006 30

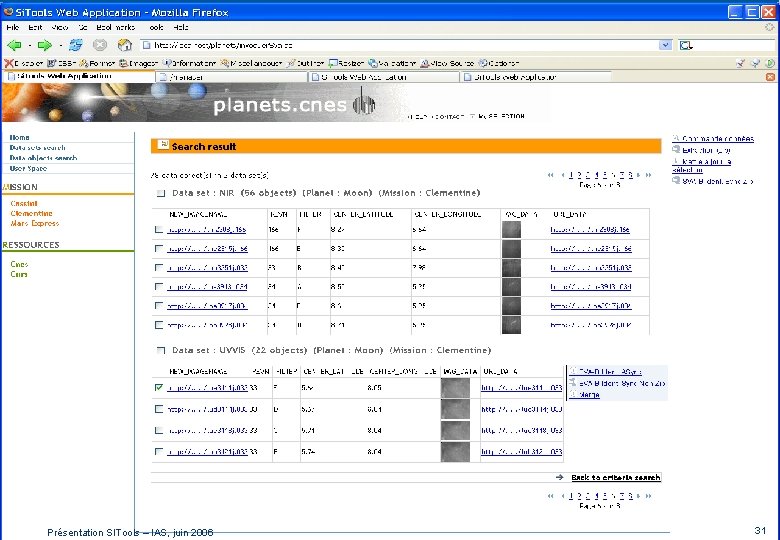

Présentation SITools – IAS, juin 2006 31
Présentation SITools – IAS, juin 2006 32

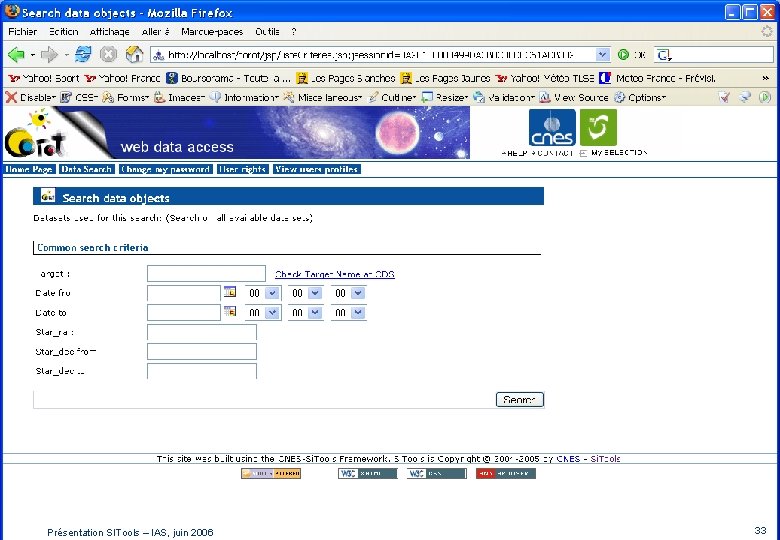

Présentation SITools – IAS, juin 2006 33
Présentation SITools – IAS, juin 2006 34
Présentation SITools – IAS, juin 2006 35
Présentation SITools – IAS, juin 2006 36
Présentation SITools – IAS, juin 2006 37
Présentation SITools – IAS, juin 2006 38

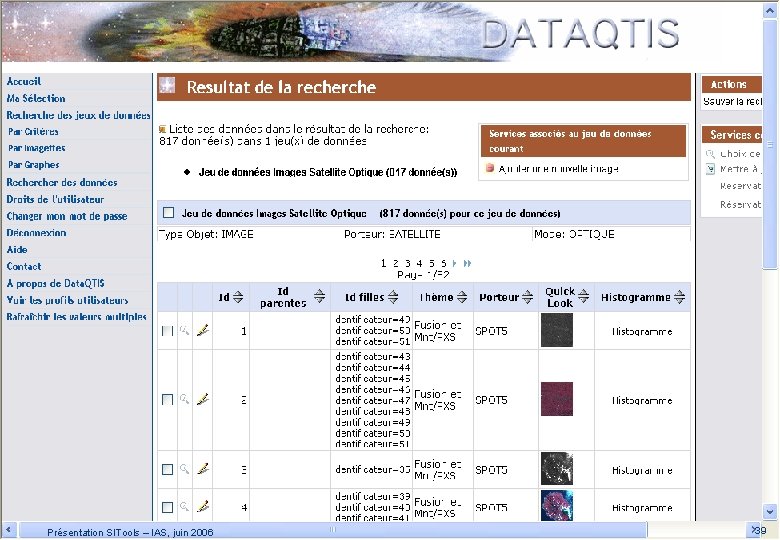

Présentation SITools – IAS, juin 2006 39

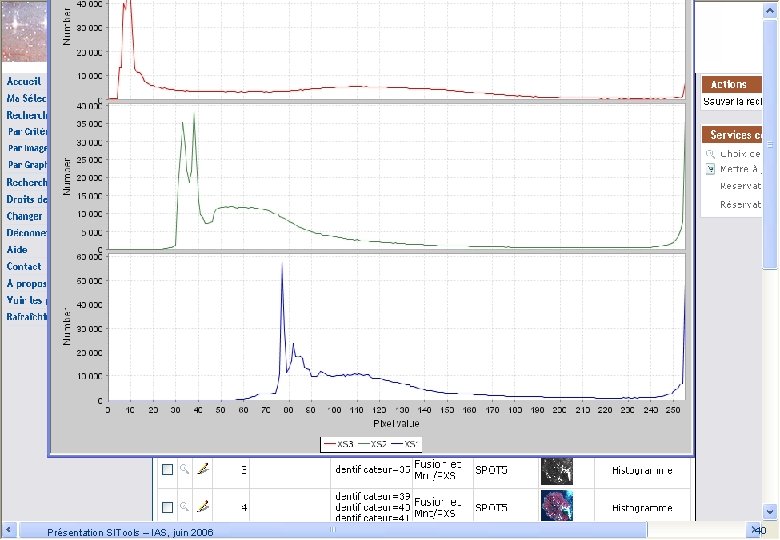

Présentation SITools – IAS, juin 2006 40

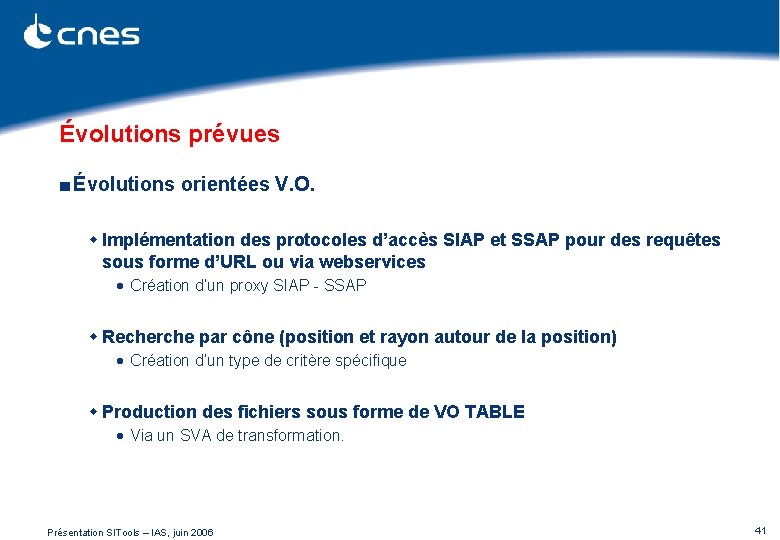

Évolutions prévues ■ Évolutions orientées V. O. w Implémentation des protocoles d’accès SIAP et SSAP pour des requêtes sous forme d’URL ou via webservices · Création d’un proxy SIAP - SSAP w Recherche par cône (position et rayon autour de la position) · Création d’un type de critère spécifique w Production des fichiers sous forme de VO TABLE · Via un SVA de transformation. Présentation SITools – IAS, juin 2006 41
Évolutions prévues ■ Amélioration de l’interface de gestion des utilisateurs w Eviter à l’adminstrateur de devoir modifier des fichiers XML à la main ■ Création d’un installeur rapide pour Linux ou Windows. w Installation automatique de la version de démonstration (fruits et légumes) ■ Support aux utilisateurs pour la mise en place des instances et support pour la réalisation de SVAs Présentation SITools – IAS, juin 2006 42
Conclusion ■ SITools est disponible en ligne : http: //vds. cnes. fr/sitools/tech. htm Merci de votre attention. Présentation SITools – IAS, juin 2006 43
