Procédure d’installation des systèmes PVR 8 Installation photovoltaïque raccordée au réseau (compétence électrique) Version janvier 2013
Avant les travaux Elaboration du dossier d’exécution ¡Réalisation du dossier technique : synoptique plans d’implantation des composants – Implantation des modules – Positionnements : onduleurs, boitiers, parafoudres… – Cheminement des câbles y compris liaison équipotentielle schémas électriques Fiches techniques des composants ¡Prise en compte des demandes du client Exigences particulières Date et durée des travaux Validation de la faisabilité (retour de la déclaration préalable de travaux) PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 2
Visite chez le client ¡Vérification par rapport à l’étude réalisée Espace disponible : Surface, Orientation, inclinaison, obstacles Absence de masque ¡Prise en compte de l’état du complexe toiture état des matériaux, écran, ventilation, ¡Vérification de la faisabilité par rapport à l’étude Position des différents composants, vérification des cheminements ¡Planification des travaux (aspect technique et sécurité) Validation des dates de réalisation avec le client PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 3
Organisation du chantier ¡Dossier de mise en œuvre Demande d’autorisation de voirie (si nécessaire) Intervention d’autres corps d’état (couvreurs, étancheurs, …) Planning prévisionnel ¡Elaboration d’un plan de prévention ou du PPSPS (Plan Particulier de Sécurité et de Protection de la Santé) http: //www. oppbtp. fr/documentation/catalogue_des_editions/organisation_de_la_prevention/pp_s ps_plan_particulier_de_securite_et_de_protection_de_la_sante Contraintes d’accès (nature du matériel de manutention) Equipements de sécurité Prendre connaissance ou établir la procédure d’intervention PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 4
Préparation du chantier ¡Préparer le matériel nécessaire pour la réalisation des travaux Outillage de manutention (échelles, échafaudage, …) Équipements de sécurité (EPI, EPC, …) par rapport aux risques électriques, de manutention et travaux en hauteur Outillage d’installation (perceuse, rallonge, pince spécifique à sertir…) Ensemble du matériel à installer (modules PV, boîtes de jonction, câbles, onduleurs, coffrets de mesures et protection, liaison équipotentielle, …) Mettre la liste de matériel spécifique PV PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 5
Les travaux ¡Réalisation du chantier en fonction du dossier d’exécution Synoptique Plans d’implantation (calepinage, canalisations, composants) Schémas électriques ¡Contrôler le matériel livré : Quantités Conformité Etat PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 6

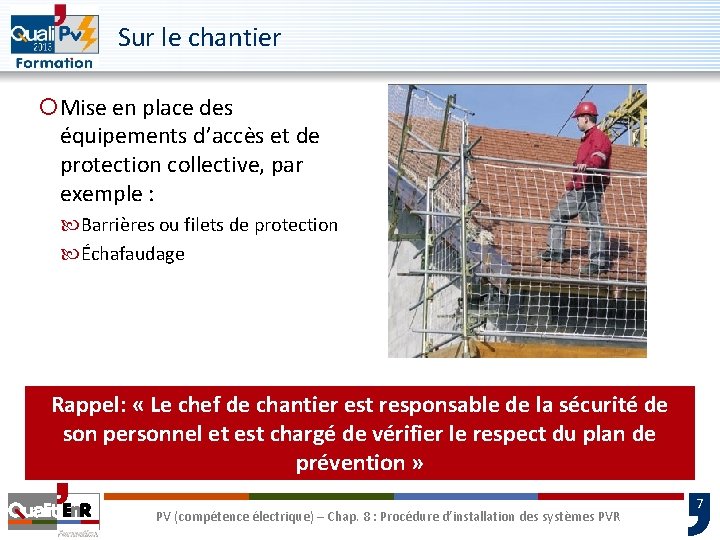

Sur le chantier ¡Mise en place des équipements d’accès et de protection collective, par exemple : Barrières ou filets de protection Échafaudage Rappel: « Le chef de chantier est responsable de la sécurité de son personnel et est chargé de vérifier le respect du plan de prévention » PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 7

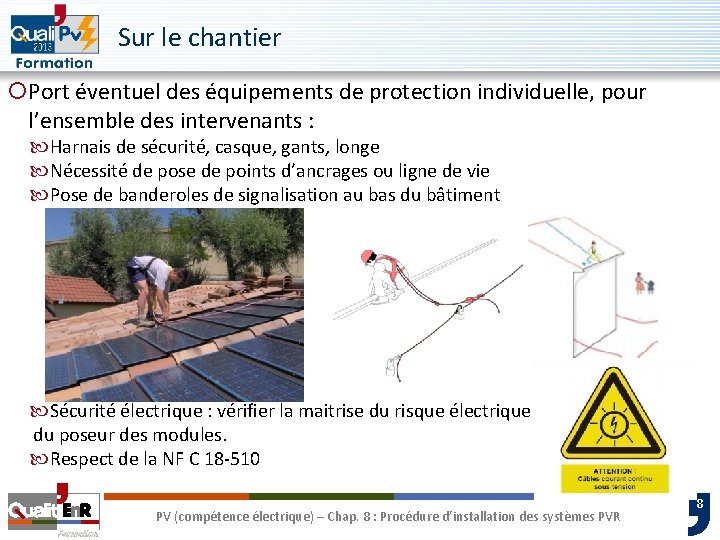

Sur le chantier ¡Port éventuel des équipements de protection individuelle, pour l’ensemble des intervenants : Harnais de sécurité, casque, gants, longe Nécessité de pose de points d’ancrages ou ligne de vie Pose de banderoles de signalisation au bas du bâtiment Sécurité électrique : vérifier la maitrise du risque électrique du poseur des modules. Respect de la NF C 18 -510 PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 8
Recommandations pour l’installation ¡Câblage : Tous les matériels utilisés en extérieur doivent être résistants aux UV et adaptés à la température à laquelle ils sont soumis Tous les coffrets doivent être accessibles pour la maintenance Faire cheminer les câbles selon l’itinéraire le plus court Repérer et numéroter toutes liaisons courant continu PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 9
Recommandations pour l’installation ¡Câblage : Toutes les connexions électriques doivent être très bien effectuées (surtout en DC sinon risque d’arc électrique et destruction des bornes) Utilisez des câbles munis de connecteurs Aucune des pénétrations de câble en toiture ne doit rompre l’étanchéité Les câbles devront être posés de telle sorte que leur position ne favorise pas la pénétration d’humidité dans les connecteurs ou boîtes de jonction Les câbles positifs et négatifs devront être posés jointivement pour éviter toute boucle de câblage Ils doivent être attachés à la structure ou cheminer sous des conduits appropriés La liaison équipotentielle devra cheminer en parallèle du câble de liaison principale PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 10

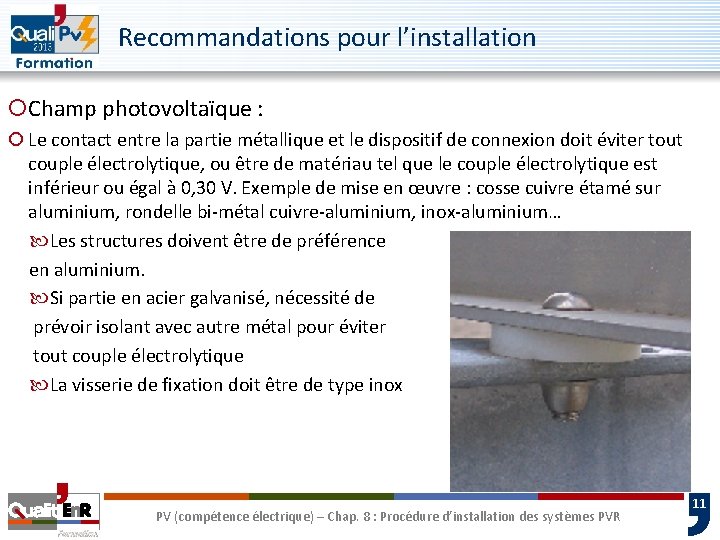

Recommandations pour l’installation ¡Champ photovoltaïque : ¡ Le contact entre la partie métallique et le dispositif de connexion doit éviter tout couple électrolytique, ou être de matériau tel que le couple électrolytique est inférieur ou égal à 0, 30 V. Exemple de mise en œuvre : cosse cuivre étamé sur aluminium, rondelle bi-métal cuivre-aluminium, inox-aluminium… Les structures doivent être de préférence en aluminium. Si partie en acier galvanisé, nécessité de prévoir isolant avec autre métal pour éviter tout couple électrolytique La visserie de fixation doit être de type inox PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 11
Recommandations pour l’installation Onduleurs , compteurs et coffrets de protection : ¡ La distance entre champ photovoltaïque et onduleurs devra être la plus courte possible afin de minimiser les coûts et chutes de tension dans les câbles (<3%) ¡ Emplacement des équipements: De préférence à l’intérieur Lieux à l’abri des conditions d’environnement défavorables (pluie, radiation solaire directe, températures extrêmes, poussière, humidité, …) Pour l’onduleur, privilégier : Lieux suffisamment ventilés (5% de la puissance nominale sont transformés en chaleur!) Attention aux locaux non ventilés, combles, placards, niches, superposition des onduleurs Lieux où le bruit ne constituera pas une gêne pour les occupants (séjour, bureau, …) Prévoir l’accessibilité pour la maintenance PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 12
Recommandations pour l’installation ¡Onduleurs , compteurs et coffrets de protection : les onduleurs peuvent être lourds (10 kg/k. W) : penser à choisir un support adapté et accessible pour la maintenance Si les onduleurs sont placés en extérieur, leur degré de protection sera au minimum IP 65 Le coffret de comptage et protections devront être disposés en un lieu qui soit facilement accessible au personnel du réseau de distribution (sectionnement pour intervention) PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 13
La procédure d’installation : circuit DC 1. 2. 3. Préparer les différents câbles de liaison entre les rangées (voir TP réalisation de sertissage de connecteur). Préparer le matériel pour la connexion à la terre des modules Préparer la (ou les) liaison champ solaire vers onduleur PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 14
La procédure d’installation : circuit DC ¡Cas 1 : deux intervenants non simultanés. Le plan d’implantation doit être précis. L’électricien réalise la liaison toiture onduleur et met en attente les connexions (boite ou connecteurs). Le poseur de module installe et raccorde les chaines et met en place la liaison équipotentielle. L’électricien vérifie et finalise les connexions DC jusqu’à l’onduleur et la mise à la terre. PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 15

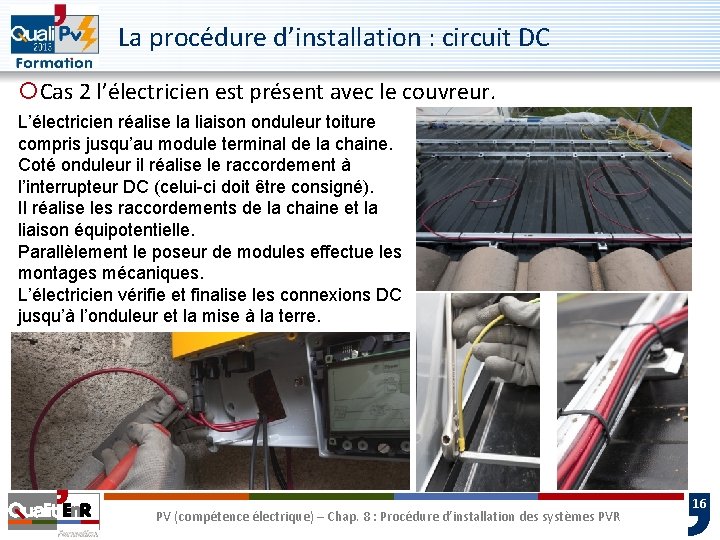

La procédure d’installation : circuit DC ¡Cas 2 l’électricien est présent avec le couvreur. L’électricien réalise la liaison onduleur toiture compris jusqu’au module terminal de la chaine. Coté onduleur il réalise le raccordement à l’interrupteur DC (celui-ci doit être consigné). Il réalise les raccordements de la chaine et la liaison équipotentielle. Parallèlement le poseur de modules effectue les montages mécaniques. L’électricien vérifie et finalise les connexions DC jusqu’à l’onduleur et la mise à la terre. PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 16
La procédure d’installation : circuit AC Disjoncteur mono ou tri. Pas de conducteur de terre vers la liaison onduleur. ¡ Vente totale PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 17
La procédure d’installation : circuit AC ¡ En fonction du schéma prévu Réaliser le câblage en aval de l’onduleur Réaliser la liaison AC onduleur jusqu’à l’AGCP mono ou tri (pas de conducteur de terre) Solution 2 Répartiteur Ou Connecteur réducteur Ou Fouet réducteur Solution 1 ……. 3 KVA/ 15 A 2, 5, 4 ou 6 mm² Vers onduleur 3 k. W 10 mm² Appareillage adapté Vers onduleur 3 k. W N. B. Attention au branchement des disjoncteurs : l’onduleur et le coffret de comptage/ protection sont considérés comme des récepteurs vis à vis du réseau (réseau en haut des disjoncteurs) PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 18
La procédure d’installation : circuit AC ¡ Dans le cas de vente du surplus : ¡ Le point de livraison est un disjoncteur différentiel 30 m. A au niveau du tableau de distribution PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 19
La procédure d’installation : repérage et signalisation Une étiquette de signalisation située à proximité du dispositif assurant la limite de concession en soutirage : AGCP (puissance limitée) ou interrupteur-sectionneur à coupure visible (puissance surveillée). Une étiquette de signalisation située à proximité du dispositif assurant la limite de concession en injection : AGCP (puissance limitée) ou l’interrupteur-sectionneur (puissance surveillée). • à l’intérieur des boîtes de Boite raccordement câbles d. c. et a. c. (tenant et aboutissant avec repérage des polarités pour les câbles d. c. ) jonction et coffrets d. c. • à proximité des sectionneursfusibles, parafoudres débrochables … Coupure d’urgence sortie onduleur • sur la face avant des boites de jonction • sur la face avant des coffrets d. c. • sur les extrémités des canalisations d. c. à minima Coupure d’urgence entrée onduleur 20
La procédure d’installation : mise en service La mise en service doit être effectuée par une personne compétente et formée aux risques spécifiques PV ¡ Préparation du matériel. EPI Mesureur de terre ou de boucle Mesureur d’isolement Multimètre Pince ampèremétrique AC/DC Solarimètre ¡ Contrôles préalables. 1. Vérifier que les différents organes de protection et coupures sont ouverts 2. Vérification de la valeurs de la prise de terre. 3. Vérification de la continuité des liaisons équipotentielles 4. Mesures d’isolement coté DC et AC (attention à l’onduleur et aux autres équipements électroniques). PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 21
La procédure d’installation : mise en service ¡ Mise sous tension (cas de la vente totale). 1. 2. 3. 4. 5. 6. 7. Coté DC Réaliser les mesures VCO et vérifier par rapport aux caractéristiques de l’onduleur. Fermer l’interrupteur DC et vérifier l’onduleur Coté AC Vérification de la tension et de la fréquence du secteur. Mise en service parafoudre(s) Fermer le dispositif différentiel AC puis l’AGCP et vérifier l’onduleur (paramétrer si nécessaire). Mesurer les paramètres de production DC et AC et comparer aux paramètres fournis par l’onduleur. Mesurer l’ensoleillement et vérifier le productible par rapport aux prévisions. PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 22

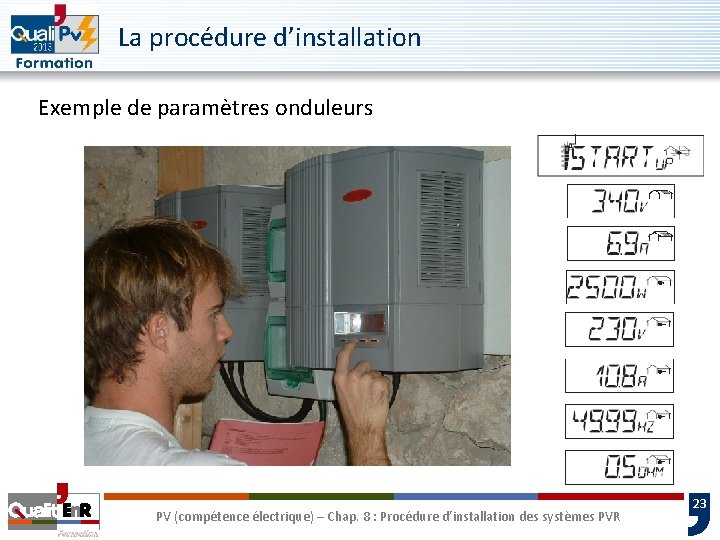

La procédure d’installation Exemple de paramètres onduleurs PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 23

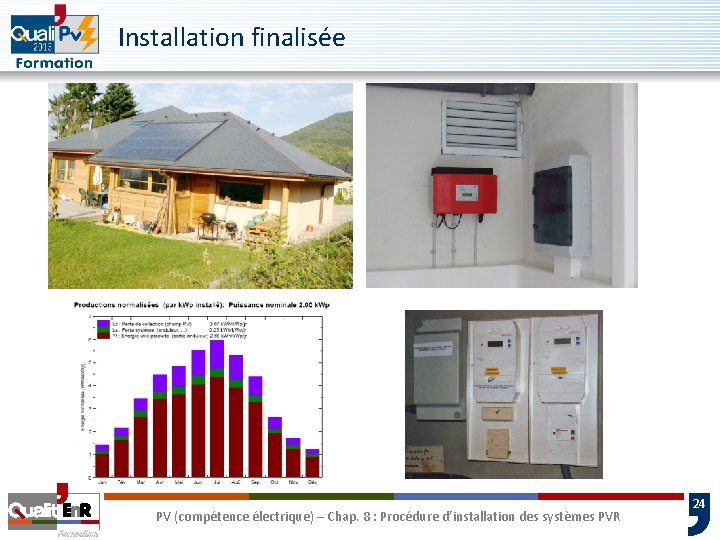

Installation finalisée PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 24
Procédures de contrôle PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 25
Procédures de contrôle : 4 Consuel un dossier technique « SC 134 -2 » pour les installations dépourvues de protection contre les surintensités sur les circuits en courant continu un dossier technique « SC 132 -3 » à utiliser par onduleur et pour les installations nécessitant des protections contre les surintensités sur les circuits en courant continu. PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 26
Réception de l’installation ¡ Informer le client sur le fonctionnement de l’onduleur, les défauts possibles et le mode opératoire pour mettre en sécurité l’installation. ¡ Remettre un dossier technique de l’installation doit être remis au client. 1. 2. 3. 4. Il doit comporter les éléments suivants libelles en français : Un schéma électrique du système photovoltaïque. La nomenclature des équipements installes mentionnant les caractéristiques et les références des éléments de remplacement (fusibles, cartouches parafoudre. . ). Un plan d'implantation des différents composants et modules photovoltaïques ainsi que des liaisons (canalisations) correspondantes. Une description de la procédure d'intervention sur le système photovoltaïque et consignes de sécurité. ¡ Informer le client sur la nécessité de réaliser une maintenance de l’installation. PV (compétence électrique) – Chap. 8 : Procédure d’installation des systèmes PVR 27
