La démarche MDE (Maîtrise de la demande d’électricité) Source Hespul PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 2

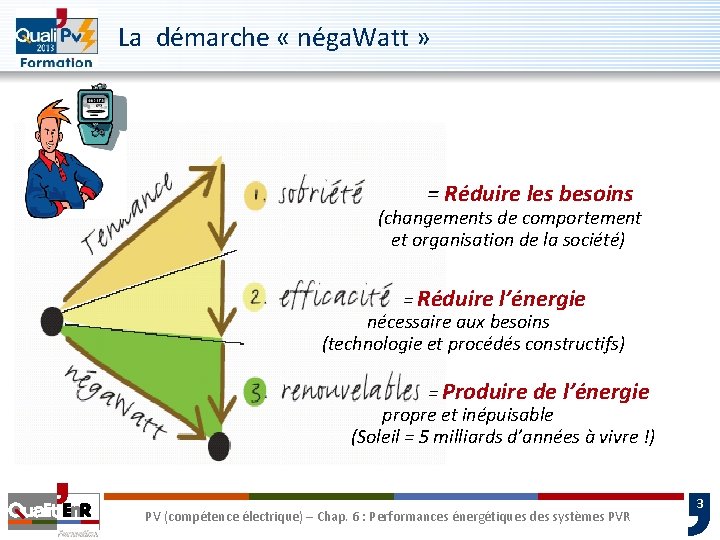

La démarche « néga. Watt » = Réduire les besoins (changements de comportement et organisation de la société) = Réduire l’énergie nécessaire aux besoins (technologie et procédés constructifs) = Produire de l’énergie propre et inépuisable (Soleil = 5 milliards d’années à vivre !) PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 3

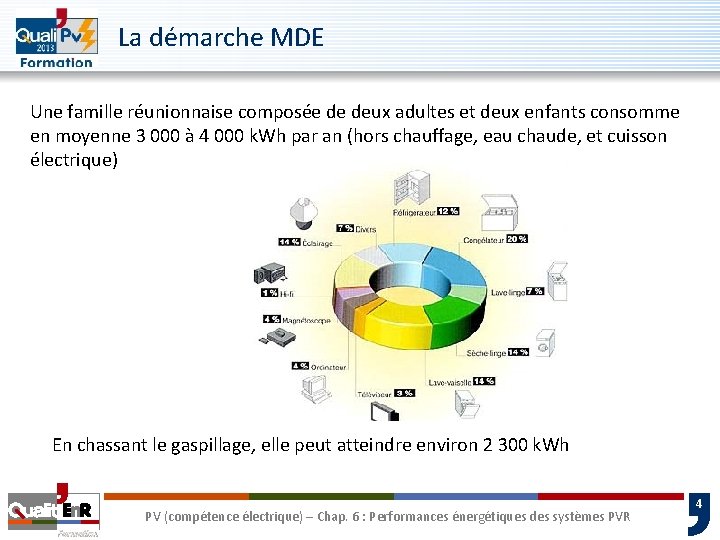

La démarche MDE Une famille réunionnaise composée de deux adultes et deux enfants consomme en moyenne 3 000 à 4 000 k. Wh par an (hors chauffage, eau chaude, et cuisson électrique) En chassant le gaspillage, elle peut atteindre environ 2 300 k. Wh PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 4

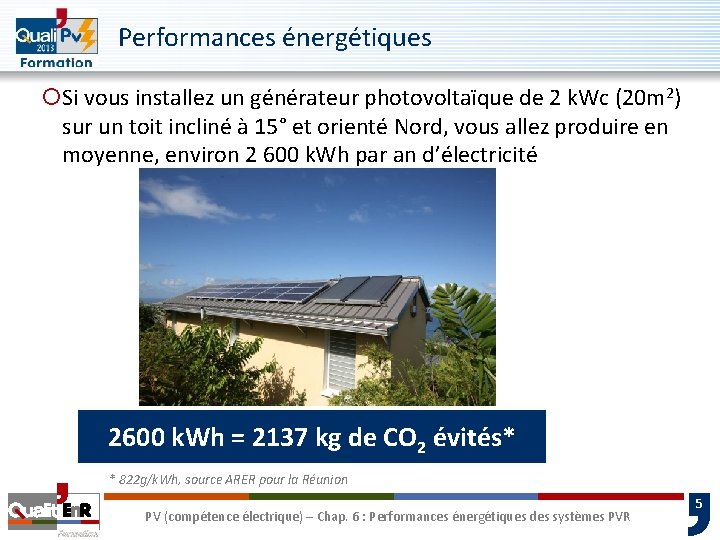

Performances énergétiques ¡Si vous installez un générateur photovoltaïque de 2 k. Wc (20 m 2) sur un toit incliné à 15° et orienté Nord, vous allez produire en moyenne, environ 2 600 k. Wh par an d’électricité 2600 k. Wh = 2137 kg de CO 2 évités* * 822 g/k. Wh, source ARER pour la Réunion PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 5

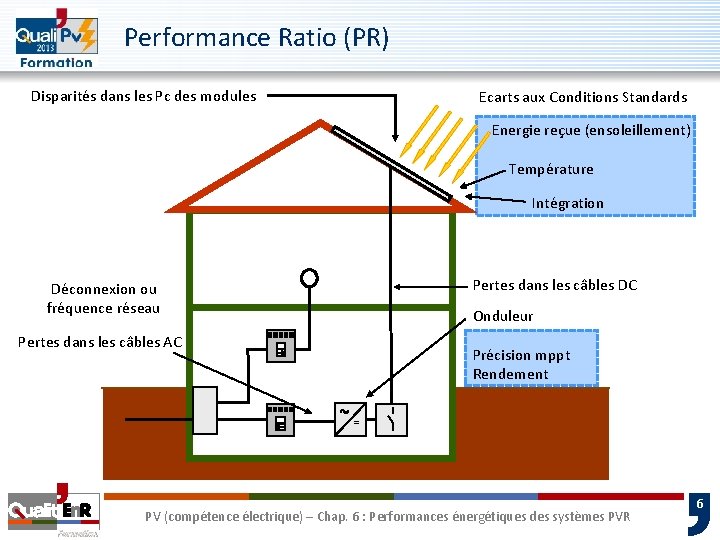

Performance Ratio (PR) Disparités dans les Pc des modules Ecarts aux Conditions Standards Energie reçue (ensoleillement) Température Intégration Pertes dans les câbles DC Déconnexion ou fréquence réseau Onduleur Pertes dans les câbles AC Précision mppt Rendement = PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 6

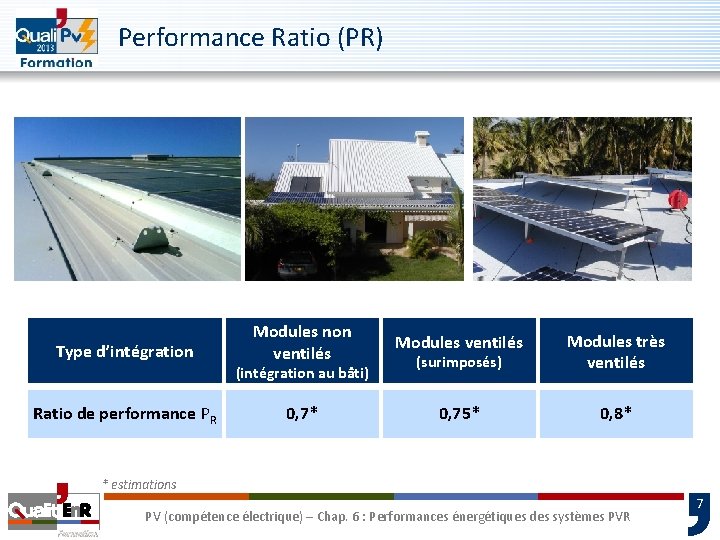

Performance Ratio (PR) Type d’intégration Modules non ventilés Modules ventilés (surimposés) Modules très ventilés 0, 7* 0, 75* 0, 8* (intégration au bâti) Ratio de performance PR * estimations PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 7

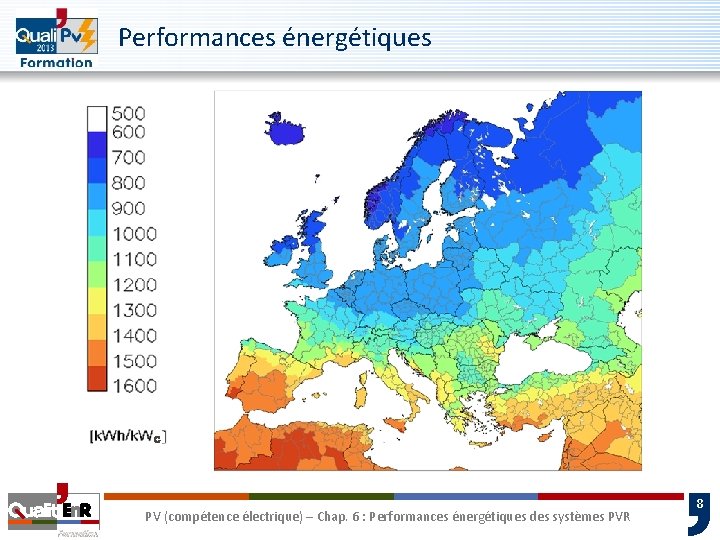

Performances énergétiques c PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 8

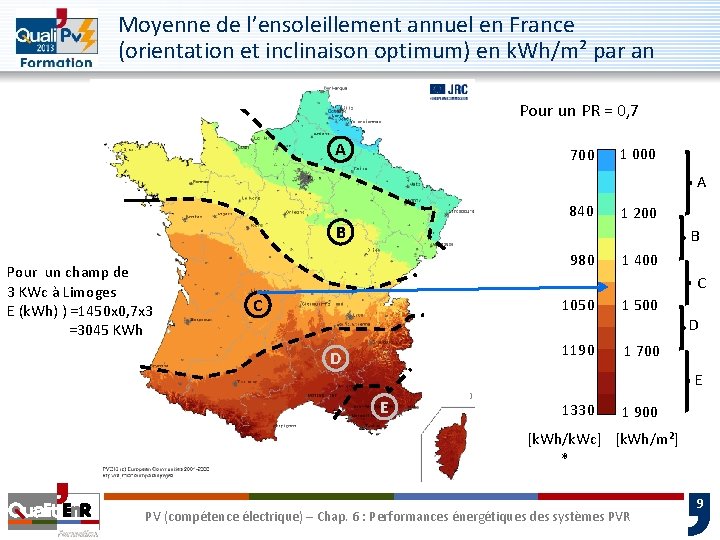

Moyenne de l’ensoleillement annuel en France (orientation et inclinaison optimum) en k. Wh/m² par an Pour un PR = 0, 7 A 700 1 000 A 840 B Pour un champ de 3 KWc à Limoges E (k. Wh) ) =1450 x 0, 7 x 3 =3045 KWh 1 200 B 980 1 400 C C 1050 1 500 D 1190 D 1 700 E E 1330 1 900 [k. Wh/k. Wc] [k. Wh/m²] * PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 9

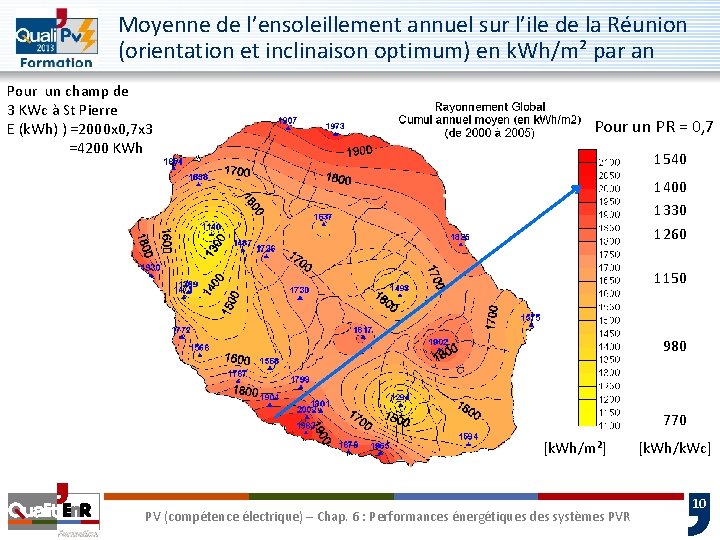

Moyenne de l’ensoleillement annuel sur l’ile de la Réunion (orientation et inclinaison optimum) en k. Wh/m² par an Pour un champ de 3 KWc à St Pierre E (k. Wh) ) =2000 x 0, 7 x 3 =4200 KWh Pour un PR = 0, 7 1540 1400 1330 1260 1150 980 770 [k. Wh/m²] PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR [k. Wh/k. Wc] 10

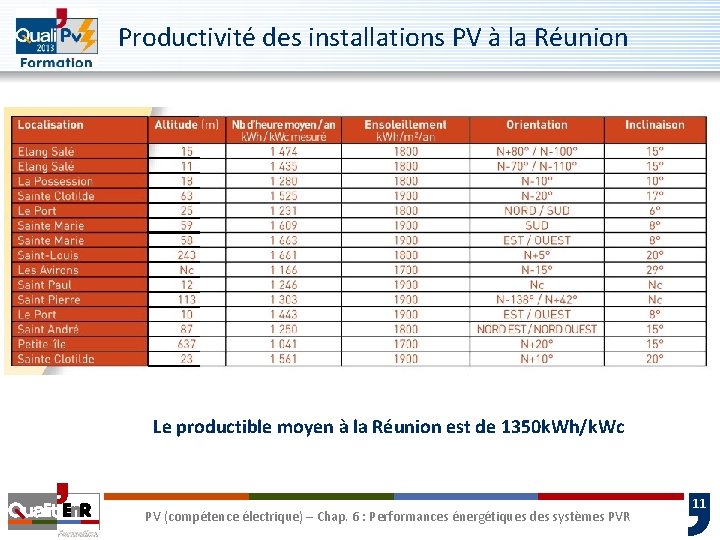

Productivité des installations PV à la Réunion Le productible moyen à la Réunion est de 1350 k. Wh/k. Wc PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 11

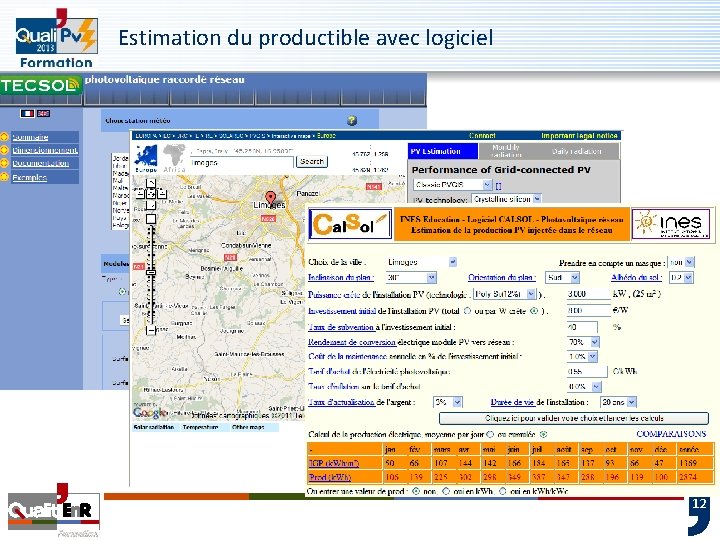

Estimation du productible avec logiciel 12

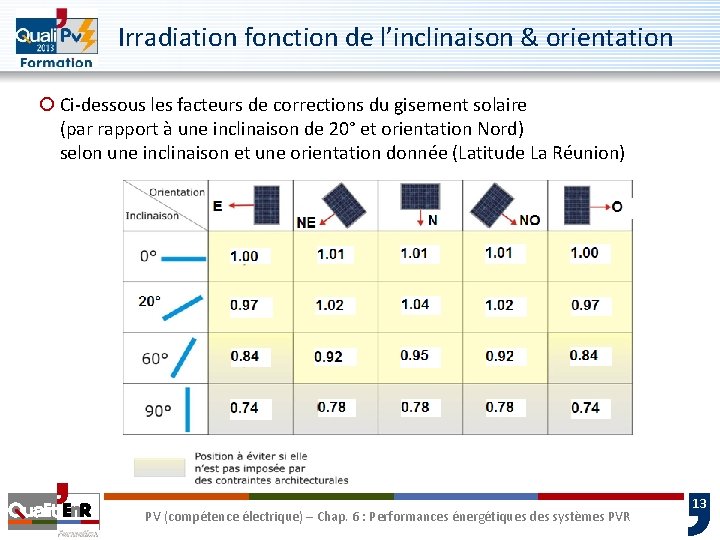

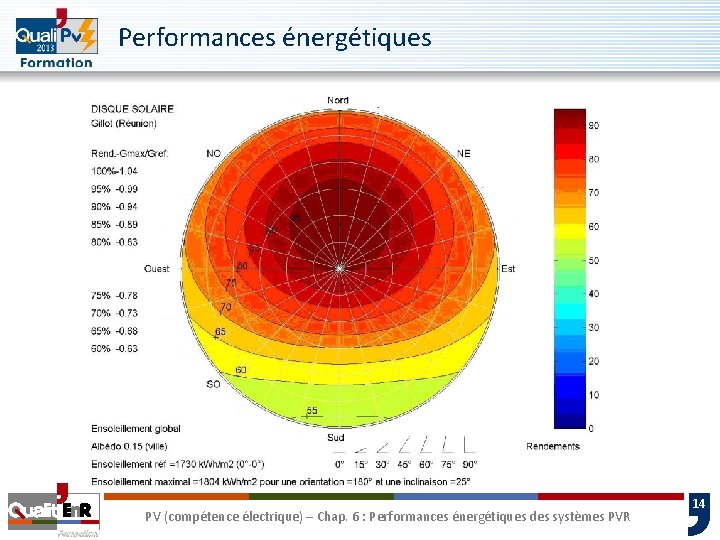

Irradiation fonction de l’inclinaison & orientation ¡ Ci-dessous les facteurs de corrections du gisement solaire (par rapport à une inclinaison de 20° et orientation Nord) selon une inclinaison et une orientation donnée (Latitude La Réunion) PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 13

Performances énergétiques PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 14

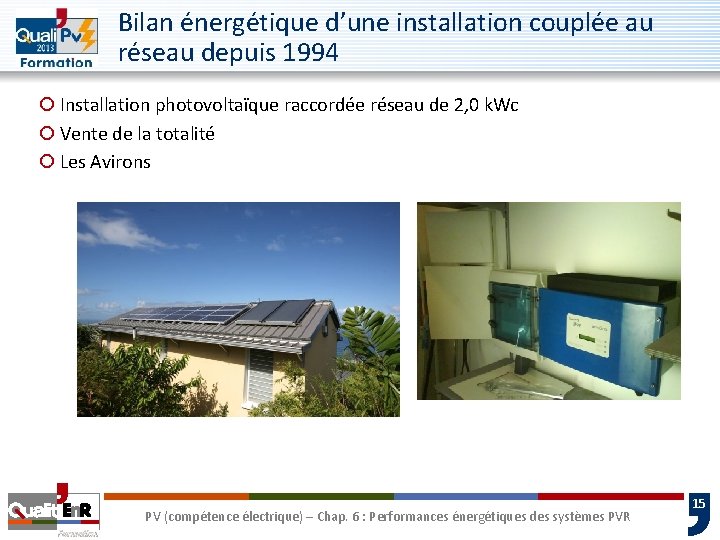

Bilan énergétique d’une installation couplée au réseau depuis 1994 ¡ Installation photovoltaïque raccordée réseau de 2, 0 k. Wc ¡ Vente de la totalité ¡ Les Avirons PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 15

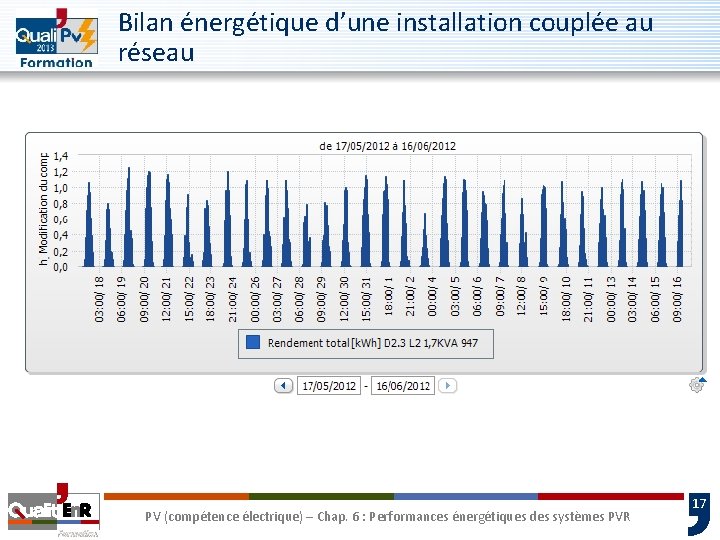

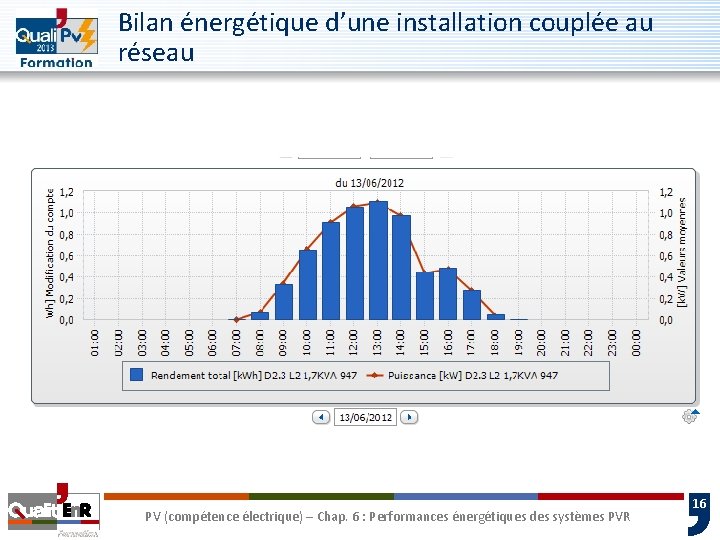

Bilan énergétique d’une installation couplée au réseau PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 16

Bilan énergétique d’une installation couplée au réseau PV (compétence électrique) – Chap. 6 : Performances énergétiques des systèmes PVR 17
