Piles lectriques Marc SOYER Maxence MOHR Pile lectrique

Piles électriques Marc SOYER / Maxence MOHR

Pile électrique : Plan de l’exposé 1. 2. 3. 4. 5. 6. 7. Qu’est-ce qu’une pile électrique ? Principe de fonctionnement d’une pile Histoire de la pile électrique Classification Utilisations Recyclage Conclusion et références

Qu’est ce qu’une pile électrique ? Une pile électrique est un générateur. Son symbole électrique est : Définition : dispositif électrochimique : Transformation énergie chimique -> énergie électrique. Rendement énergétique : de 50 à 70%. Substances électrochimiques : installées à la production, non remplaçables. Si épuisés : changer la pile

Fonctionnement d’une pile Réaction chimique entre deux substances : • Matériau réducteur • Matériau oxydant Substances -> conservées séparément Une réaction chimique -> « demi-réaction » . Deux réactions en -> une réaction complète, dite « d’oxydo-réduction » . Echange d’électrons entre les deux substances, lorsque le circuit électrique est fermé : les électrons sont libérés du matériau réducteur (pôle -), traversent le circuit électrique et rejoignent le matériau oxydant (pôle +). Afin d’équilibrer les charges électriques, il faut relier les substances par un pont salin (permet un déplacement d’ions sans mélanger les substances)

Schéma interne d’une pile Pôle négatif Pôle positif Pont salin Substance réductrice, émettrice d’électrons Substance oxydante, réceptrice d’électrons

Histoire de la pile électrique • 1786 Expérience de Luigi Galvani : contracter les cuisses d’une grenouille à l’aide de métaux et d’une machine électrostatique. • Travaillant en opposition avec Galvani qui pensait que l’électricité était d’origine animale, Alessandro Volta inventa la première pile à colonne le 17 mars 1800.

Histoire de la pile électrique : Pile à colonne de Volta Presse Electrodes Disques de métal Feutre + Acide Zinc Feutre + Acide Cuivre Feutre + Acide Disques de feutre, gorgés d’acide

Histoire de la pile électrique • Le 2 mai 1800, Nicholson et Carlisle utilisent la pile de Volta pour faire la première électrolyse (Séparer 2 H² 0 en 2 H² + O²), principal procédé de production de dihydrogène encore de nos jours. • En 1802, William Cruikshank crée la pile à auge en disposant verticalement les lames de zinc et de cuivre dans un bac à parois isolantes rempli d'eau acidulée, ce qui engendre des procédés de production moins coûteux car plus facile à produire

Histoire de la pile : Le problème de la polarisation • Vers 1813, William Hyde Wollaston invente une nouvelle pile : la pile Wollaston. • Cette pile n’a pas fonctionné correctement à cause d’un problème de polarisation : il était nécessaire de souvent nettoyer la pile car des dépôts d’hydrogènes se formaient sur le cuivre, empêchant la conduction. Zinc Cuivre

Histoire de la pile • En 1813, Napoléon a acheté pour l’école polytechnique une pile de 600 couples de cuivre/zinc. Cette pile occupait 54 mètres carrés. Elle pouvait fournir des intensités de 10 A et des puissances de plus de 20 k. W !

Histoire de la pile : les piles impolarisables • Les piles vues précédemment étaient polarisables : les plaques de cuivre, de zinc et l’électrolyte étaient côte à côte. • Les piles impolarisables sont constituées de deux récipients différents. • La première pile à deux liquides séparés fût créée en 1829 par Antoine Becquerel

Histoire de la pile : La pile Daniell Voici la pile Daniell tel que celui-ci l’a conçu en 1836: Pôle + Cuivre Pôle Pot séparateur Zinc Acide

Histoire de la pile • Plusieurs piles suivront suivant le même modèle, comme les piles Callaud, utilisées en téléphonie dans les années 1860. • S’en suivent encore d’autres modèles, comme la pile à bichromate, la pile Grenet en 1850 (à un seul liquide), la pile Trouvé, Chardin, Voisin, etc. …. Ces piles, dites bouteilles ont été utilisées jusqu’au XXème siècle : ces piles avait pour caractéristique fortes puissances et tension et étaient essentiellement utilisés en laboratoire, car un produit contenu dans ces piles, le bichromate est toxique.

Histoire de la pile La pile à dépolarisation • Les piles à dépolarisation utilisent un réducteur pour empêcher l’usure de la cathode. • Elle a été inventé en 1838 par William Robert Grove, et a été perfectionné par Robert Bunsen et Georges Leclanché. Celui-ci inventa la pile du même nom, moins puissante que les piles « bouteilles » mais ne necessitent aucun entretien (une publicité en ventait les mérites : « elle ne s’use que si l’on s’en sert » ). • En 1888, Carl Gassner invente la pile sèche. Cette pile, légèrement améliorée, est toujours utilisée de nos jours. • Pendent la Seconde Guerre Mondiale, Ruben et Mallory créerent la pile au mercure. • La première pile alcaline a été créé par Lewis Urry en 1959 pour l’entreprise Union Carbide.

Histoire de la pile • En 1970, les premières piles au lithium (qui remplacent le zinc par un métal plus réducteur) sont mises au point, et commercialisées en 1977.

Classification des piles La plupart des cellules voltaïques sont limitées à 1, 5 V à cause du faible potentiel généré par les composants électrochimiques. Les cellules au lithium peuvent fournir des tensions plus élevées, qui vont jusqu’à 4, 5 V.

Classification des piles Par capacités • • • Une capacité de pile est le plus souvant exprimée en Ampères-heures. (1 Ah=3600 coulombs), uniquement pour comparer des piles à tension égales. Si une pile peut fournir un ampère pendant une heure, elle a une capacité d’ 1 Ah. Si une pile peut fournir 1 A pendant 1000 h ou 2 A pendant 500 h, sa capacité vaut 1000 Ah. Pour comparer des piles à voltages différents, on passe par l’énergie : 1 Wh = 1 Ah x 1 V = 1 A x 1 V x 1 h Ainsi pour une même valeur de capacité, une pile 2 V peut fournir 2 fois plus d’énergie qu’une pile 1 V. La capacité d’une pile dépendant aussi d’autres paramètres (durée d’utilisation, température, etc. ), les fabricants de piles utilisent une technique de calcul appelée « loi de Peukert » : Cp = Ikt Avec Cp la capacité en Ah I le courant de décharge K la constante de Peukert T le temps de décharge en heure.

Classification des piles Par formats • LR 6, LR 3, C, D, AAA sont d’autant de noms de formats qui existent pour les piles. Il y a deux codes en vigueur : le code IEC et le code ANSI. • Avant de vous montrer le tableau, analysons la norme IEC, qui est de la forme (L(F)(R)(RC)##. • R signifie piles zinc-carbone • LR signifie piles alcalines • RC les accumulateurs (rechargeables)

Classification des piles Par format (ici piles courantes uniquement) CODE PILE IEC CODE PILE ANSI NOM USUEL AUTRE CAPACITE (m. Ah) TENSION PILE TENSION ACCU (L)R(C) 01 N Lady AM 5 1000 1, 5 V 1, 2 V (L)R(C) 03 AAA Micro AM 4 1250 1, 5 V 1, 2 V (L)R(C) 06 AA Mignon AM 3 2850 1, 5 V 1, 2 V (L)R(C) 14 C Baby AM 2 8350 1, 5 V 1, 2 V (L)R(C) 20 D Mono AM 1 20500 1, 5 V 1, 2 V 3 (L)R(C) 12 1203 N/A 1250 3, 7 ->4, 5 V 3, 5 ->4, 2 V 6 (L)F(C) 22 PP 3 E-Block AM 6 170 9 V 7, 2 V>8, 4 V

Classification des piles Par technologie Note : depuis 1999, les piles au mercure sont interdites en Europe et aux USA car elles sont polluantes. On distingue 4 grands types de piles • Piles alcalines • Piles Salines (carbone-zinc) pour des appareils à faibles besoins • Piles Lithium (L 91): elles sont capable de maintenir très longtemps la tension. Elles sont parfois utilisées dans des téléphones. • Piles à l’Oxyde d’argent (certaines piles boutons) ou Zinc-air (piles boutons).

Utilisations des piles Quelques chiffres : • Les piles électriques sont souvant jetées alors qu’elle contiennent encore 1/3 d’énergie. • 1/10 des piles jetées sont neuves ! En effet, les appareils électroniques ont besoin d’une tension minimale pour fonctionner. Mais la tension d’une pile diminue au fur et à mesure de l’utilisation. Ces piles peuvent être mises de côté pour alimenter lampes, jouets, télécommandes, etc.

Utilisations des piles • Le rendement d’une pile est très faible. • Lors d’une association de piles, il faut veiller à avoir le même type (marque) de piles, et chargés au même niveau, sinon un courant traverse la pile la moins chargée, ce qui est dangereux. • Une pile se décharge toute seule au cours du temps, même si elles ne sont pas utilisées (sauf certaines piles d’application militaire ou de sécurité (avions, bateaux ou encore certaines piles boutons) qui ont un dispositif de languette plastique qui les protègent lorsqu’elles sont neuves.

Utilisations de piles Les piles alcalines, estampillées non-rechargeables, peuvent être rechargées plusieurs dizaines de fois, sous certaines conditions : • Ne pas laisser chuter la tension de la pile en dessous de 1, 25 V • Ne pas la recharger au-delà de 1, 70 V • Ne pas dépasser un courant de C/10 Les piles zinc peuvent l’être aussi, mais la recharge est plus aléatoire : le zinc ne se reconstitue pas. Les fabricants déconseillent fortement ce genre de pratique, qui peut entrainer un échauffement des piles, une explosion ou une fuite d’acide. Dernier point : faire chauffer une pile ne la recharge pas (ni une batterie). Mais la laisser au repos permet de libérer la cathode des produits qui empêche l’absorption des électrons.

Recharge d’une pile alcaline Chargeur simple, dit « sale » Chargeur complexe

Recyclage des piles • Au vu des métaux que contient une pile (nickel, cadmium, plomb, mercure, etc. ) dont la plupart est nocif pour l’environnement, il convient de traiter les piles avec une attention particulière. • Depuis 2009, la législation française interdit l’utilisation de métaux lourds, qui peuvent tout de même être présents à l’état de traces. Mais certaines piles contiennent encore du mercure ou du nickel-cadmium, qui sont très toxiques. • En France, les vendeurs de piles et de batteries sont tenus de récupérer les éléments usagés gratuitement. • Certains métaux de piles sont réutilisables (fer, zinc, mercure, etc. ) • ~16% du poids des piles sont constitués d’eau. • Taux de recyclage en 1999 : 55% contre 35% en 1998 (évolution du traitement)

Conclusion En 2004, près de 900 millions de piles ont été vendues en France dont 75% de piles alcalines, 22% de piles salines, 2% de piles rechargeables et 1% de piles boutons. Dans beaucoup d’appareils domestiques et portables, nous retrouvons les piles. Elles sont devenues indispensable pour les appareils électriques et électroniques nomades (certains MP 3, lampes torches, manettes, appareils photo, etc. )

Références Sites internet : • http: //www. saftbatteries. com/ • http: //www. energizer. eu/fr/fr/ • http: //www. duracell. com/landing. asp • http: //www. varta. com/eng/ • http: //fr. wikipedia. org/ • http: //www. ansi. org/ • http: //www. iec. ch/index. html Magazine • Electronic world, Avril 1998

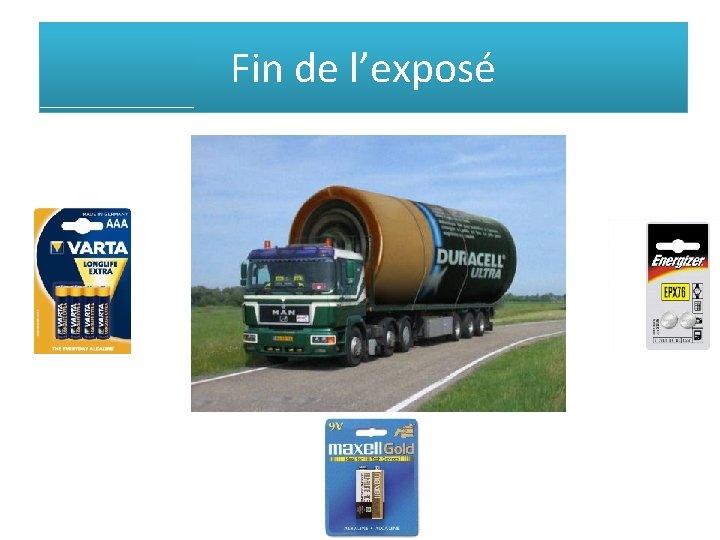

Fin de l’exposé
