Les schémas électriques Représentation des schémas électriques Élaboration des schémas électriques

Représentation des schémas électriques La représentation se fait toujours hors tension dans les conditions initiales. Différents schémas vont constituer un dossier. • Schéma de puissance • Schéma de commande • Schéma des borniers • Carnet de câble • Nomenclature • ………

Repérage alphanumérique Zone de dessin Zone des références croisées cartouche

Circuit de puissance

Polarité + ou phase Zone des contacts de commande ou protections Polarité – ou commun Circuit de commande

Repérage des bornes Contacts de puissance 1 seul chiffre Contacts de commande 2 chiffres Les unités précisent la fonction associée : 1 et 2 contact à ouverture Le des dizaines est un numéro d’ordre. 3 etchiffre 4 contact à fermeture Sauf qui est réservé au relais de protection de surcharge 5 et 6 le 9 ouverture à fonction spéciale (tempo, protection, décalé, …) 7 et 8 fermeture à fonction spéciale (tempo, protection, décalé, …)

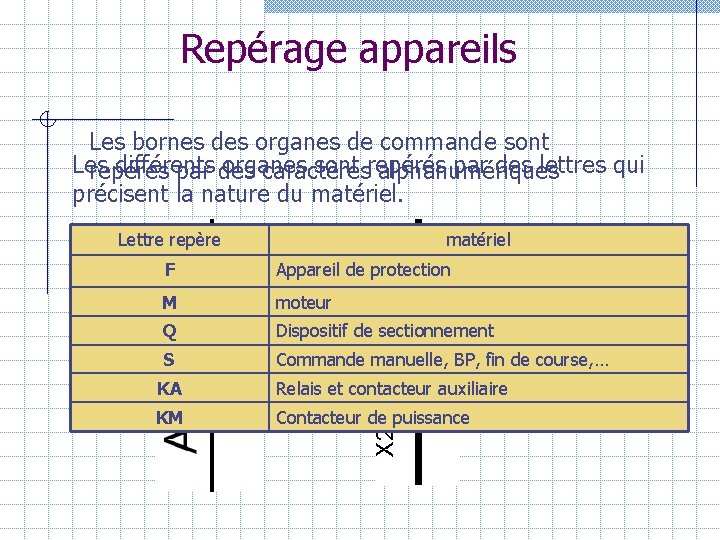

Repérage appareils Les bornes des organes de commande sont Les différents organes sont repérés par des lettres qui repérés par des caractères alphanumériques précisent la nature du matériel. Lettre repère matériel Appareil de protection M moteur Q Dispositif de sectionnement S Commande manuelle, BP, fin de course, … X 1 F Relais et contacteur auxiliaire KM Contacteur de puissance X 2 KA

Repérages des fils 1 2 3 4 1 1 4 2 3 3 2 4 Repérage équipotentiel 11 12 13 14

Élaboration des schémas électriques Dans tout schéma il y a des dispositifs indispensables (voir la directive machine 89/392/CEE) Consignation d’un équipement Séparer à vide Condamner l’appareil de séparation VAT

Dispositifs de séparation Organe de coupure (Sectionneur, disjoncteur ou interrupteur) à coupure visible équipé de contact de pré coupure avec verrouillage par un cadenas. Si l’équipement a une puissance P 3 k. W, une prise de courant est admise comme organe de coupure à condition que celle-ci soit visible depuis l’équipement.

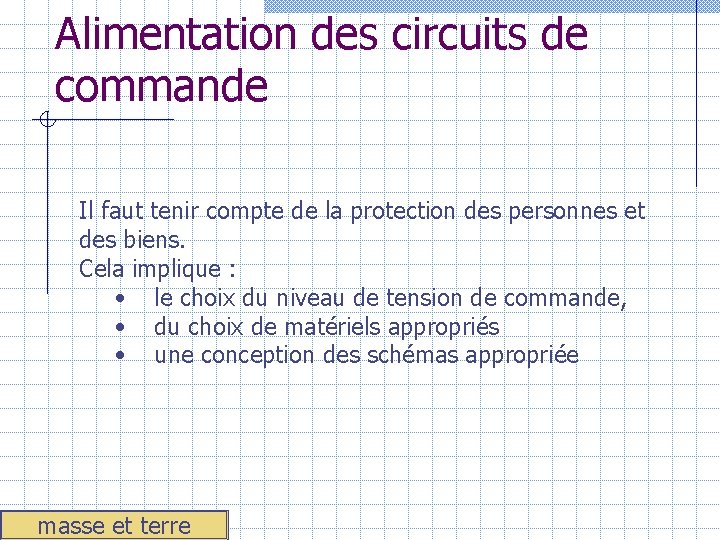

Alimentation des circuits de commande Il faut tenir compte de la protection des personnes et des biens. Cela implique : • le choix du niveau de tension de commande, • du choix de matériels appropriés • une conception des schémas appropriée masse et terre

Transformateur de commande Ils ne sont pas obligatoires : Pour les machine à P < 3 k. W avec un seul démarreur et 2 appareils de commande extérieurs Pour les machines à usage domestique lorsque l’équipement électrique est dans l’enveloppe de la machine schéma

FIN Bibliographie : Schémas électriques des machines industrielles et sécurité Fiche pratique de sécurité Normes NF C 03 -201 à C 03 -213 et EN 60204 -1 Divers articles de la revue J 3 E Jean-François Ansoud et Daniel Falconnier INRS ED 581 INRS ED 46 Lycée du Val de Saône 01606 Trévoux
