Chap 4 : La tension

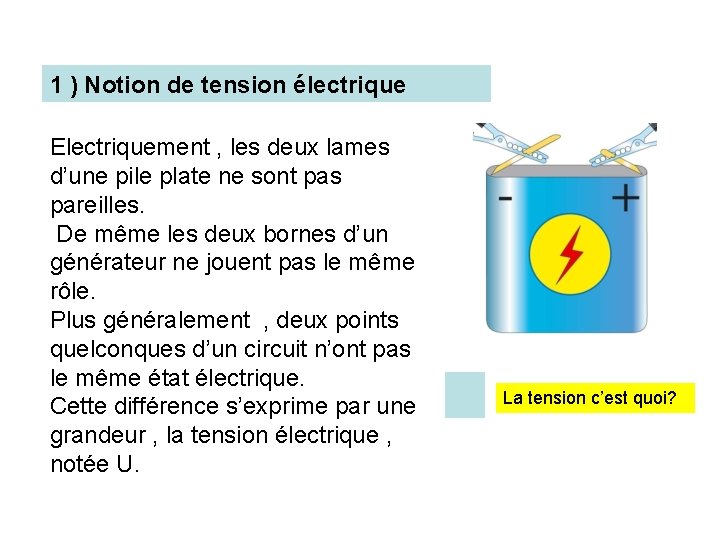

1 ) Notion de tension électrique Electriquement , les deux lames d’une pile plate ne sont pas pareilles. De même les deux bornes d’un générateur ne jouent pas le même rôle. Plus généralement , deux points quelconques d’un circuit n’ont pas le même état électrique. Cette différence s’exprime par une grandeur , la tension électrique , notée U. La tension c’est quoi?

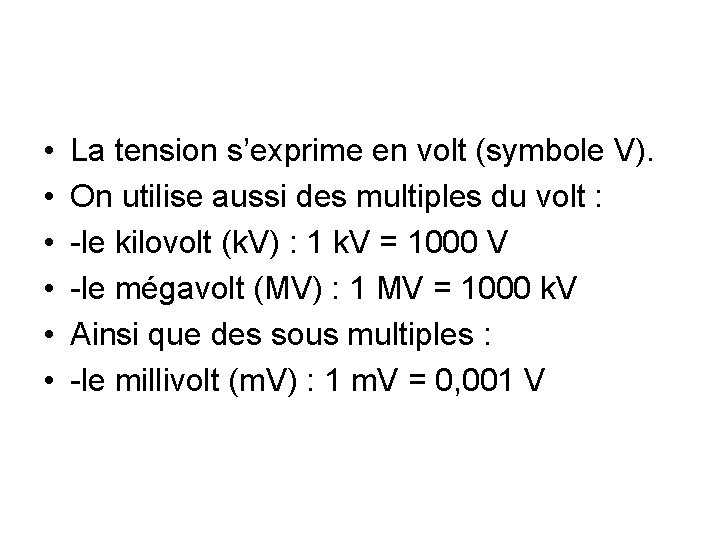

• • • La tension s’exprime en volt (symbole V). On utilise aussi des multiples du volt : -le kilovolt (k. V) : 1 k. V = 1000 V -le mégavolt (MV) : 1 MV = 1000 k. V Ainsi que des sous multiples : -le millivolt (m. V) : 1 m. V = 0, 001 V

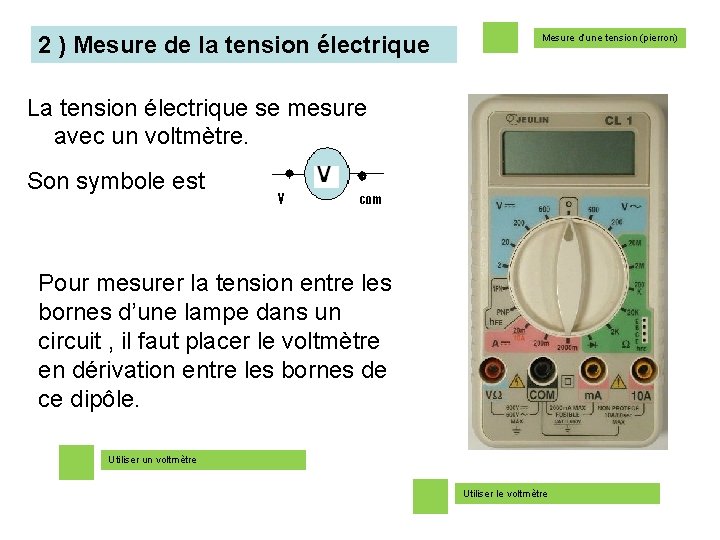

2 ) Mesure de la tension électrique Mesure d’une tension (pierron) La tension électrique se mesure avec un voltmètre. Son symbole est Pour mesurer la tension entre les bornes d’une lampe dans un circuit , il faut placer le voltmètre en dérivation entre les bornes de ce dipôle. Utiliser un voltmètre Utiliser le voltmètre

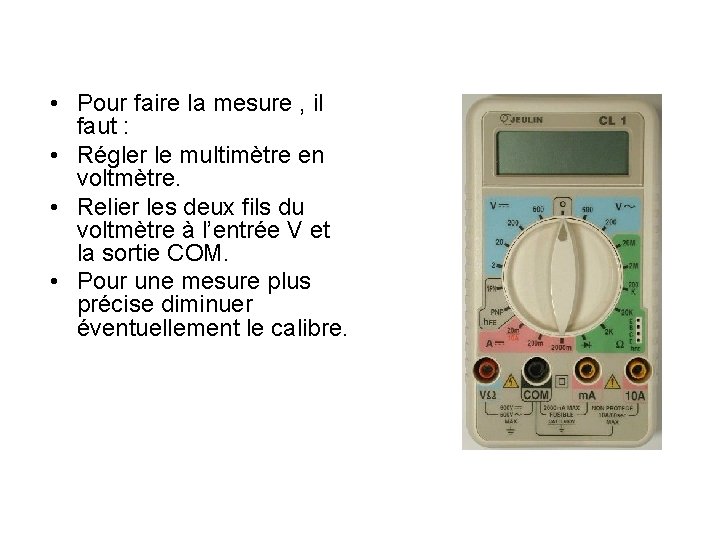

• Pour faire la mesure , il faut : • Régler le multimètre en voltmètre. • Relier les deux fils du voltmètre à l’entrée V et la sortie COM. • Pour une mesure plus précise diminuer éventuellement le calibre.

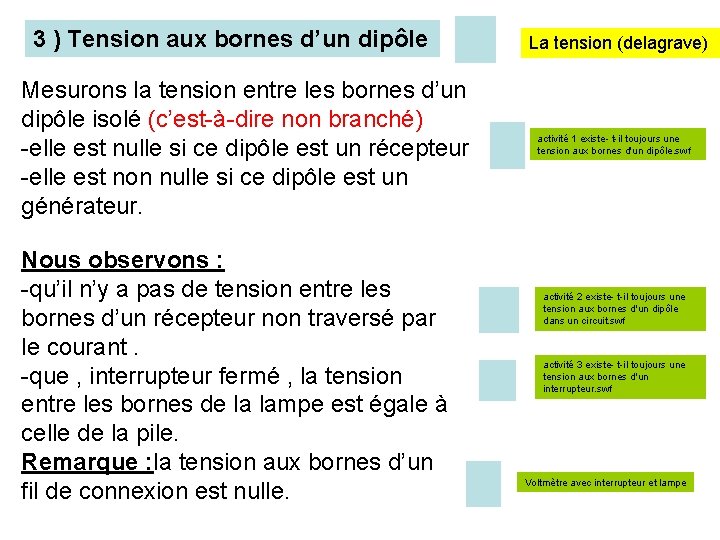

3 ) Tension aux bornes d’un dipôle Mesurons la tension entre les bornes d’un dipôle isolé (c’est-à-dire non branché) -elle est nulle si ce dipôle est un récepteur -elle est non nulle si ce dipôle est un générateur. Nous observons : -qu’il n’y a pas de tension entre les bornes d’un récepteur non traversé par le courant. -que , interrupteur fermé , la tension entre les bornes de la lampe est égale à celle de la pile. Remarque : la tension aux bornes d’un fil de connexion est nulle. La tension (delagrave) activité 1 existe- t-il toujours une tension aux bornes d'un dipôle. swf activité 2 existe- t-il toujours une tension aux bornes d'un dipôle dans un circuit. swf activité 3 existe- t-il toujours une tension aux bornes d'un interrupteur. swf Voltmètre avec interrupteur et lampe

Mesure de la tension d’une pile La tension électrique Le multimètre

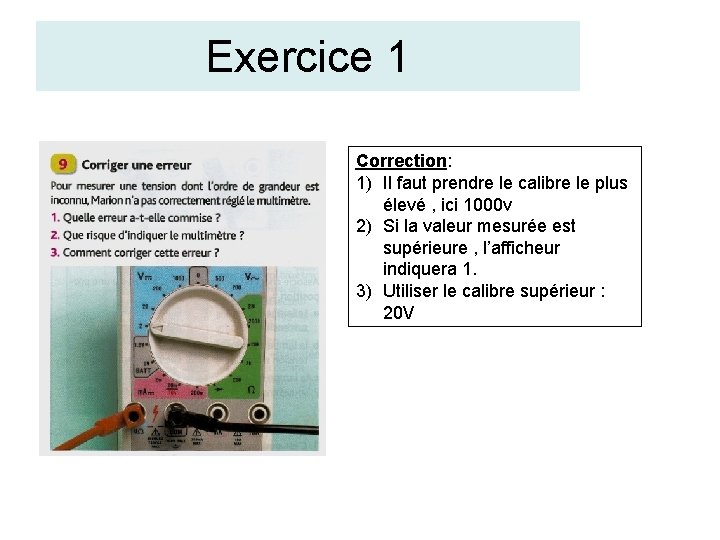

Exercice 1 Correction: 1) Il faut prendre le calibre le plus élevé , ici 1000 v 2) Si la valeur mesurée est supérieure , l’afficheur indiquera 1. 3) Utiliser le calibre supérieur : 20 V

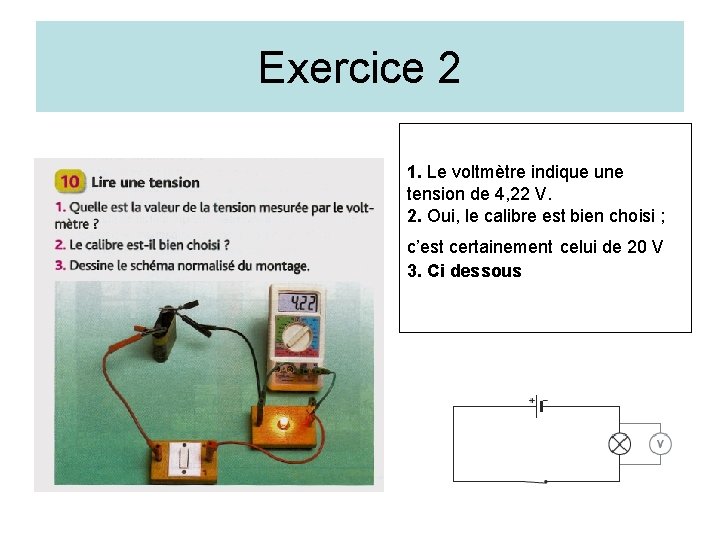

Exercice 2 1. Le voltmètre indique une tension de 4, 22 V. 2. Oui, le calibre est bien choisi ; c’est certainement celui de 20 V 3. Ci dessous

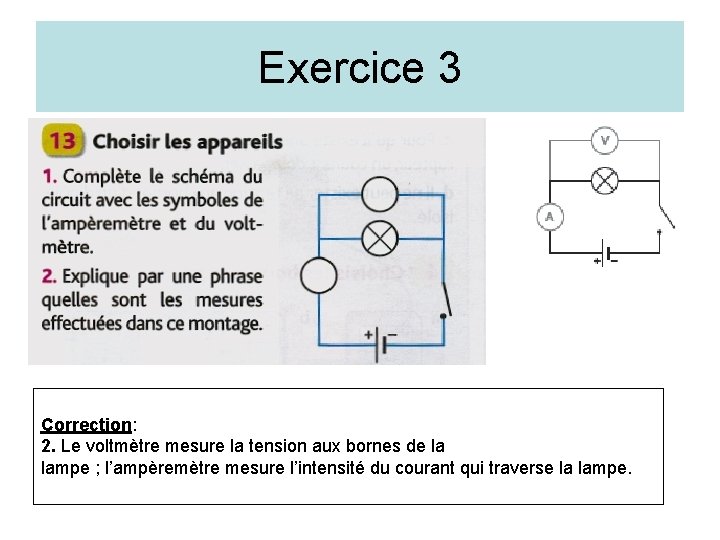

Exercice 3 Correction: 2. Le voltmètre mesure la tension aux bornes de la lampe ; l’ampèremètre mesure l’intensité du courant qui traverse la lampe.
