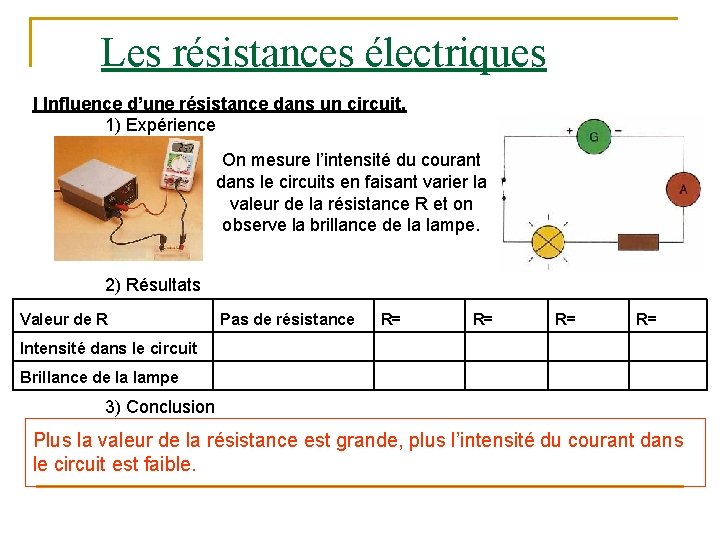

Les résistances électriques I Influence d’une résistance dans un circuit. 1) Expérience On mesure l’intensité du courant dans le circuits en faisant varier la valeur de la résistance R et on observe la brillance de la lampe. 2) Résultats Valeur de R Pas de résistance R= R= Intensité dans le circuit Brillance de la lampe 3) Conclusion Plus la valeur de la résistance est grande, plus l’intensité du courant dans le circuit est faible.

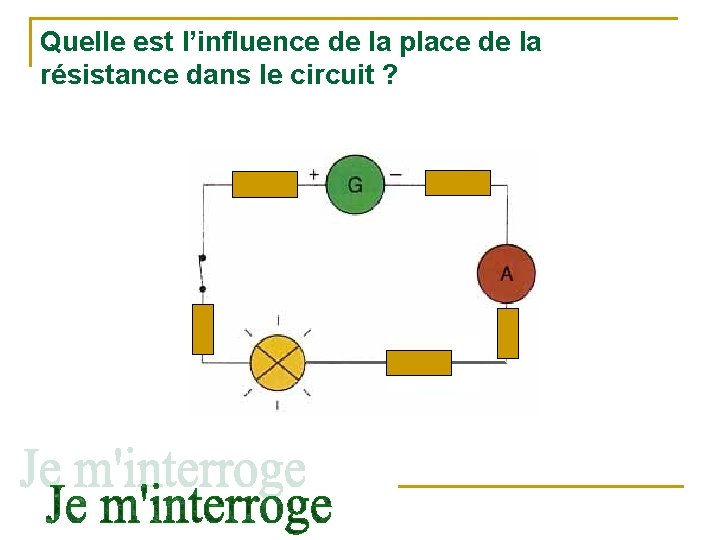

Quelle est l’influence de la place de la résistance dans le circuit ?

Remarques : L’influence d’une résistance ne dépend pas de sa place dans le circuit.

? n u m m Que fait la résistance avec o c t n l’énergie électrique ? i o p l e u Q Pub Calgon

Remarques : L’influence d’une résistance ne dépend pas de sa place dans le circuit. La résistance transforme l’énergie électrique en chaleur. C’est l’effet Joule.

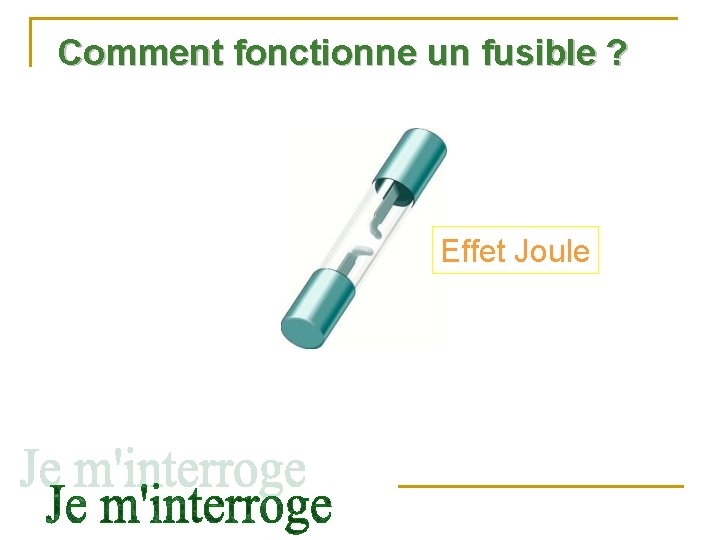

leu Ch a I r Comment fonctionne un fusible ? Effet Joule

II Mesure d’une résistance avec un ohmmètre. La valeur d’une résistance électrique s’exprime en Ohms On utilise la fonction ohmmètre d’un multimètre (bornes V et COM). La résistance est directement reliée à l’ohmmètre, hors circuit.

Activité : mesure la résistance de ton corps.

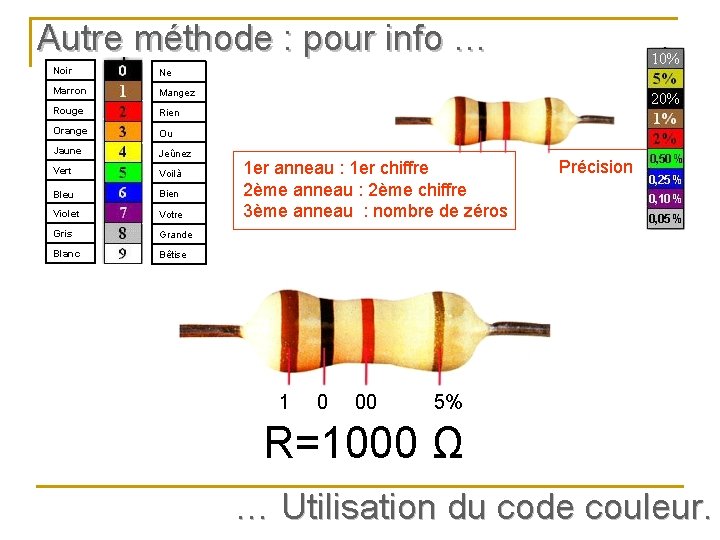

Autre méthode : pour info … Noir Ne Marron Mangez Rouge Rien Orange Ou Jaune Jeûnez Vert Voilà Bleu Bien Violet Votre Gris Grande Blanc Bêtise 1 er anneau : 1 er chiffre 2ème anneau : 2ème chiffre 3ème anneau : nombre de zéros 1 0 00 Précision 5% R=1000 Ω … Utilisation du code couleur.

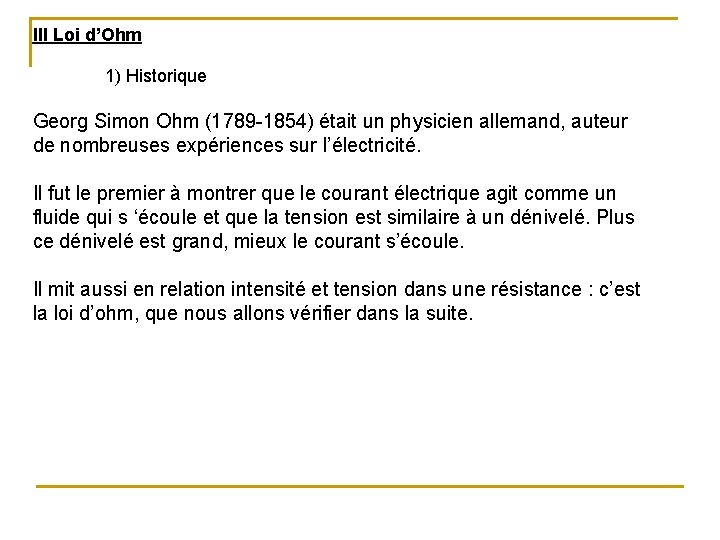

III Loi d’Ohm 1) Historique Georg Simon Ohm (1789 -1854) était un physicien allemand, auteur de nombreuses expériences sur l’électricité. Il fut le premier à montrer que le courant électrique agit comme un fluide qui s ‘écoule et que la tension est similaire à un dénivelé. Plus ce dénivelé est grand, mieux le courant s’écoule. Il mit aussi en relation intensité et tension dans une résistance : c’est la loi d’ohm, que nous allons vérifier dans la suite.

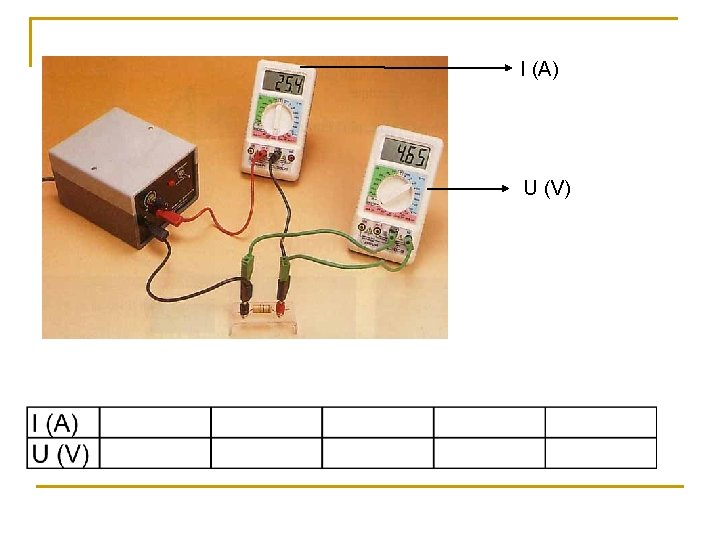

2) Etude expérimentale a) Expérience L’ampèremètre mesure l’intensité du courant électrique qui traverse le conducteur ohmique. Le voltmètre mesure la tension “U” aux bornes du conducteur ohmique. La valeur de la résistance R=100 Ω On fait varier la tension aux bornes de la résistance à l’aide d’un générateur de tension variable. Pour chaque valeur de la tension, on relève l’intensité du courant traversant le conducteur ohmique. Les résultats sont récapitulés dans le tableau ci-dessous.

I (A) U (V)

Tracer un graphique : U (V) Titre Caractéristique d’une résistance de 100 Ohms. Echelle : - Abscisse : 1 cm ------> 0, 01 A - Ordonnée : 1 cm -----> 1 V nommés Echelle points 2 axes gradués I (A)

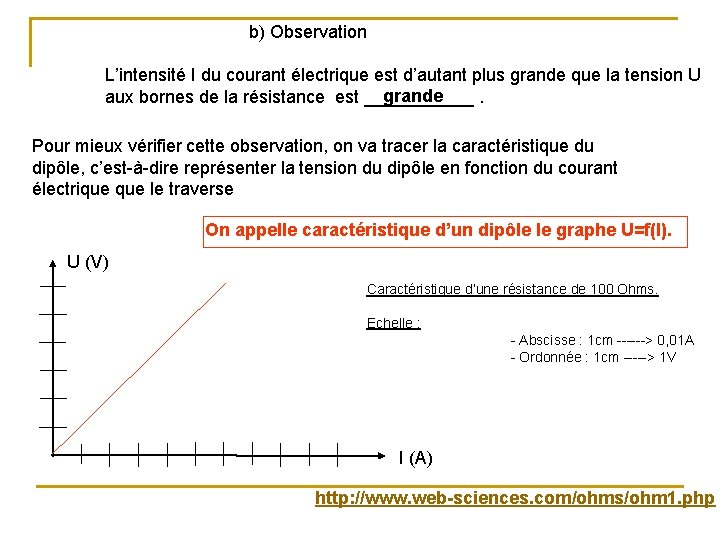

b) Observation L’intensité I du courant électrique est d’autant plus grande que la tension U grande aux bornes de la résistance est ______. Pour mieux vérifier cette observation, on va tracer la caractéristique du dipôle, c’est-à-dire représenter la tension du dipôle en fonction du courant électrique le traverse On appelle caractéristique d’un dipôle le graphe U=f(I). U (V) Caractéristique d’une résistance de 100 Ohms. Echelle : - Abscisse : 1 cm ------> 0, 01 A - Ordonnée : 1 cm -----> 1 V I (A) http: //www. web-sciences. com/ohms/ohm 1. php

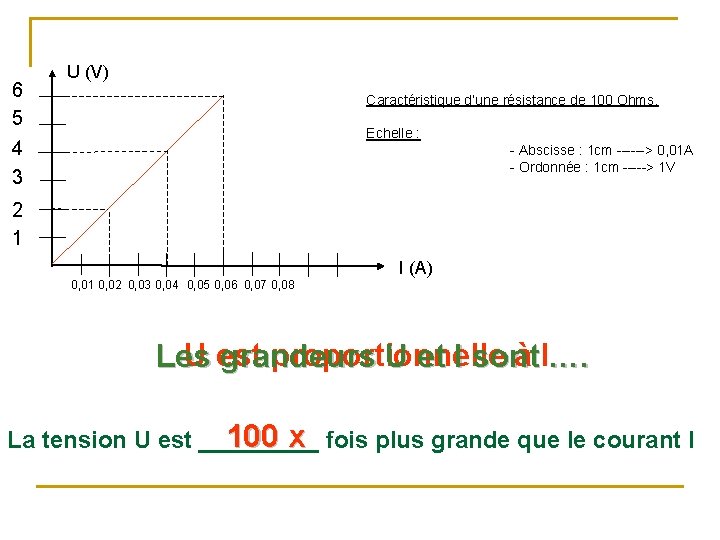

6 5 4 3 U (V) Caractéristique d’une résistance de 100 Ohms. Echelle : - Abscisse : 1 cm ------> 0, 01 A - Ordonnée : 1 cm -----> 1 V 2 1 0, 02 0, 03 0, 04 0, 05 0, 06 0, 07 0, 08 I (A) U est proportionnelle à I…. Les grandeurs U et I sont 100 x fois plus grande que le courant I La tension U est _____

6 5 4 3 U (V) Caractéristique d’une résistance de 100 Ohms. Echelle : - Abscisse : 1 cm ------> 0, 01 A - Ordonnée : 1 cm -----> 1 V 2 1 0, 02 0, 03 0, 04 0, 05 0, 06 0, 07 0, 08 Pour tout point de la caractéristique : I (A) U = 100 x I

3) Loi d’Ohm U est 100 fois plus grand que I = U=100 x I R U=R x I V Ω A LOI D’OHM

3) Loi d’Ohm La tension U aux bornes d’un dipôle de résistance R est proportionnelle à l’intensité du courant électrique qui la traverse, soit : U=R x I V Ω LOI D’OHM A Un dipôle qui vérifie la loi d’Ohm est appelé un conducteur ohmique, sa caractéristique est une droite passant par l’origine du repère.

La loi d’Ohm s’applique t’elle à tous les dipôles ? NON ! La loi d’Ohm ne s’applique qu’à une résistance.

Remarque : Un dipôle qui satisfait à la loi d’Ohm est un dipôle ohmique. Il est caractérisé par une grandeur appelée résistance électrique.
