PERENCANAAN RUANG UNIT KERJA REKAM MEDIS

PERENCANAAN RUANG UNIT KERJA REKAM MEDIS

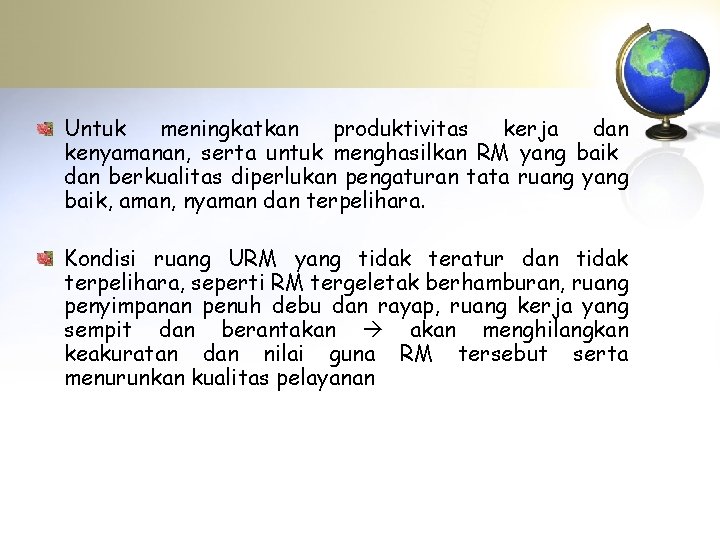

Untuk meningkatkan produktivitas kerja dan kenyamanan, serta untuk menghasilkan RM yang baik dan berkualitas

Untuk meningkatkan produktivitas kerja dan kenyamanan, serta untuk menghasilkan RM yang baik dan berkualitas diperlukan pengaturan tata ruang yang baik, aman, nyaman dan terpelihara. Kondisi ruang URM yang tidak teratur dan tidak terpelihara, seperti RM tergeletak berhamburan, ruang penyimpanan penuh debu dan rayap, ruang kerja yang sempit dan berantakan menghilangkan keakuratan dan nilai guna RM tersebut serta menurunkan kualitas pelayanan

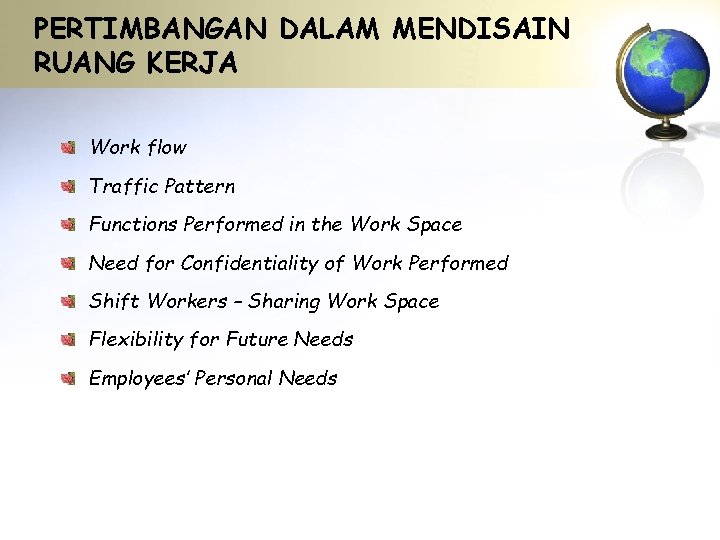

PERTIMBANGAN DALAM MENDISAIN RUANG KERJA Work flow Traffic Pattern Functions Performed in the Work

PERTIMBANGAN DALAM MENDISAIN RUANG KERJA Work flow Traffic Pattern Functions Performed in the Work Space Need for Confidentiality of Work Performed Shift Workers – Sharing Work Space Flexibility for Future Needs Employees’ Personal Needs

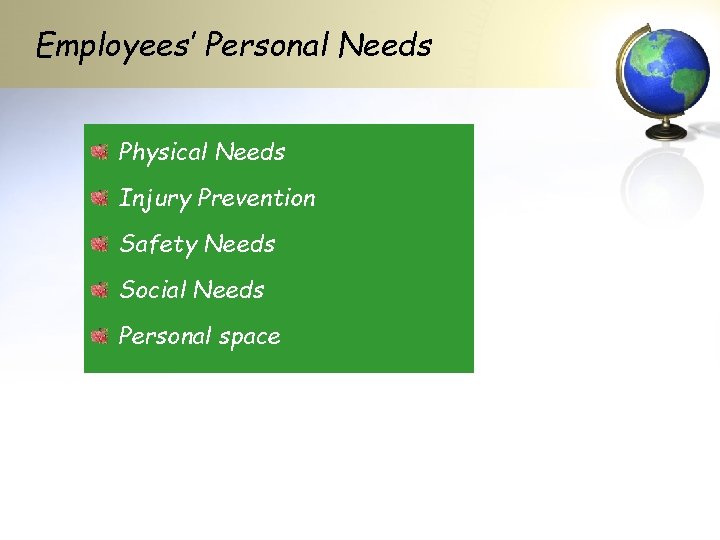

Employees’ Personal Needs Physical Needs Injury Prevention Safety Needs Social Needs Personal space

Employees’ Personal Needs Physical Needs Injury Prevention Safety Needs Social Needs Personal space

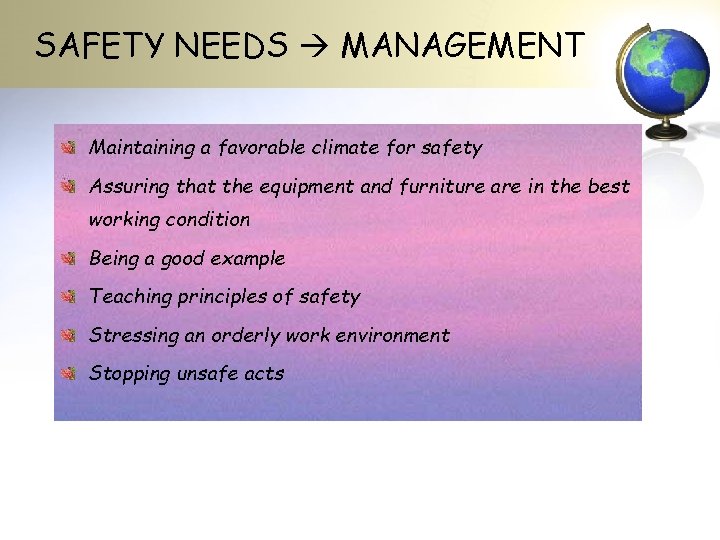

SAFETY NEEDS MANAGEMENT Maintaining a favorable climate for safety Assuring that the equipment and

SAFETY NEEDS MANAGEMENT Maintaining a favorable climate for safety Assuring that the equipment and furniture are in the best working condition Being a good example Teaching principles of safety Stressing an orderly work environment Stopping unsafe acts

KEBUTUHAN RUANG Kebutuhan ruang yang sangat penting • Loket pendaftaran • Ruang kerja •

KEBUTUHAN RUANG Kebutuhan ruang yang sangat penting • Loket pendaftaran • Ruang kerja • Ruang penyimpanan RM Kebutuhan ruang yang penting • Ruang tamu • Ruang rapat Kebutuhan ruang yang kurang penting • Gudang • Dapur • Kamar mandi/toilet

Kebutuhan ruang di URM SANGAT PENTG Loket pendaftaran Ruang kerja Ruang penyimpanan RM Ruang

Kebutuhan ruang di URM SANGAT PENTG Loket pendaftaran Ruang kerja Ruang penyimpanan RM Ruang tamu Ruang rapat PENTING KURANG PENTING Gudang Dapur Kamar mandi

KEBUTUHAN RUANG a. Loket Pendaftaran Kebutuhan loket = Jumlah pasien (total) x t Jam

KEBUTUHAN RUANG a. Loket Pendaftaran Kebutuhan loket = Jumlah pasien (total) x t Jam kerja loket t = waktu di loket/pasien b. Ruang Kerja Jumlah petugas terbanyak berdasarkan shift (pagi)+peralatan Shift Kerja: Pagi >>> Siang >> Malam > c. Ruang Penyimpanan RM UU atau Ketentuan yg Berlaku (5 th) d. Ruang lain-lain: gudang, dapur, toilet dll

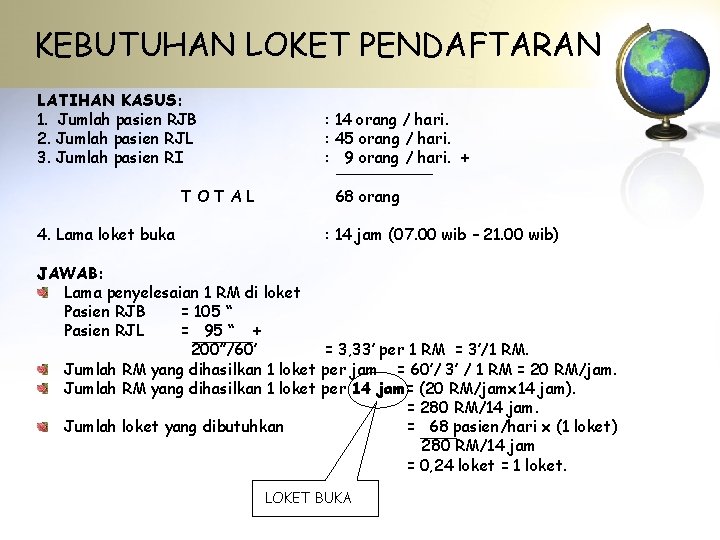

KEBUTUHAN LOKET PENDAFTARAN LATIHAN KASUS: 1. Jumlah pasien RJB 2. Jumlah pasien RJL 3.

KEBUTUHAN LOKET PENDAFTARAN LATIHAN KASUS: 1. Jumlah pasien RJB 2. Jumlah pasien RJL 3. Jumlah pasien RI TOTAL 4. Lama loket buka : 14 orang / hari. : 45 orang / hari. : 9 orang / hari. + 68 orang : 14 jam (07. 00 wib – 21. 00 wib) JAWAB: Lama penyelesaian 1 RM di loket Pasien RJB = 105 “ Pasien RJL = 95 “ + 200”/60’ = 3, 33’ per 1 RM = 3’/1 RM. Jumlah RM yang dihasilkan 1 loket per jam = 60’/ 3’ / 1 RM = 20 RM/jam. Jumlah RM yang dihasilkan 1 loket per 14 jam= (20 RM/jamx 14 jam). = 280 RM/14 jam. Jumlah loket yang dibutuhkan = 68 pasien/hari x (1 loket) 280 RM/14 jam = 0, 24 loket = 1 loket. LOKET BUKA

SOAL LATIHAN • TOTAL PASIEN 400 ORG – RJB = 100 ORG – RJL

SOAL LATIHAN • TOTAL PASIEN 400 ORG – RJB = 100 ORG – RJL = 250 ORG – RI = 50 ORG • WAKTU EFEKTIF = 6 JAM/HARI • WAKTU LOKET BUKA 14 JAM (PK 07. 00 – 21. 00) • BERAPA JUMLAH LOKET YANG DIBUTUHKAN?

LUAS LOKET Diketahui Peralatan yang terdapat di loket. 1. Meja loket (2, 4 m

LUAS LOKET Diketahui Peralatan yang terdapat di loket. 1. Meja loket (2, 4 m x 0, 5 m) = 1, 2 m 2 2. Meja komputer (0, 5 m x 0, 5 m) = 0, 25 m 2 3. Kursi moveable (0, 5 m x 0, 5 m) = 0, 25 m 2 + TOTAL 1, 7 m 2 Space ruangan (60 % x 1, 7 m 2 ) = 1, 02 m 2 Luas loket (1, 7 m 2 + 1, 02 m 2) = 2, 72 m 2 3 m 2 60% adalah persentase jarak lalu lalang maupun jarak antara satu alat dengan alat lainnya yang dibutuhkan dalam suatu ruangan.

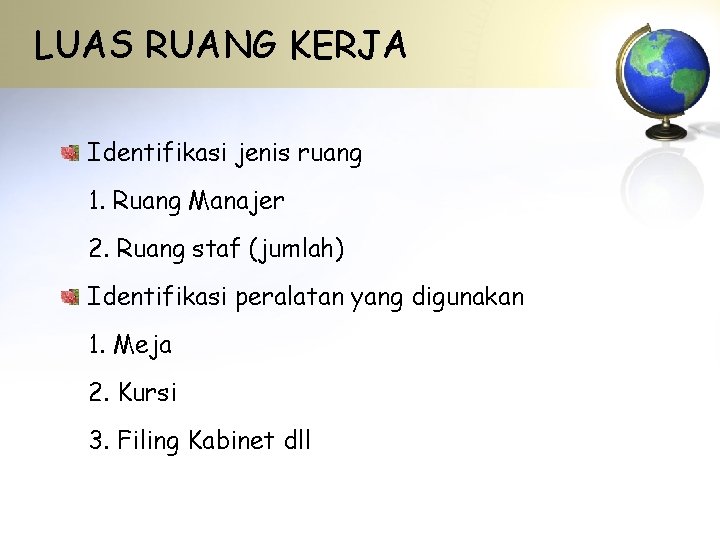

LUAS RUANG KERJA Identifikasi jenis ruang 1. Ruang Manajer 2. Ruang staf (jumlah) Identifikasi

LUAS RUANG KERJA Identifikasi jenis ruang 1. Ruang Manajer 2. Ruang staf (jumlah) Identifikasi peralatan yang digunakan 1. Meja 2. Kursi 3. Filing Kabinet dll

GAMBAR RUANG KERJA

GAMBAR RUANG KERJA

LUAS RUANG KERJA 1. Ruang Manajer URM. Peralatan yang dibutuhkan di ruang Manajer URM

LUAS RUANG KERJA 1. Ruang Manajer URM. Peralatan yang dibutuhkan di ruang Manajer URM a. Meja 1 biro (1, 55 m x 0, 6 m) b. Filing kabinet (0, 4 m x 0, 6 m) c. 3 buah kursi movable (0, 5 m x 0, 5 m) d. 1 unit komputer + meja (1, 03 m x 0, 6 m) space ruangan (60 % x 2, 538 m 2) luas ruang kerja (2, 538 m 2 + 1, 5228 m 2) 2. Ruang Staf URM. Peralatan yang dibutuhkan di ruang kerja staf: a. 3 buah meja ½ biro (1, 2 m x 0, 6 m) b. 2 buah filing kabinet (0, 4 m x 0, 6 m) c. 1 buah rak terbuka untuk sortir (0, 38 m x 0, 38 m) d. 3 buah kursi movable (0, 5 m x 0, 5 m) e. 1 buah mesin tik listrik + meja (0, 6 m x 0, 6 m) f. 1 unit komputer + print + meja (1, 03 m x 0, 6 m) space ruangan (60 % x 5 m 2) luas ruangan kerja (5 m 2 + 3 m 2) = 0, 93 m 2 = 0, 24 m 2 = 0, 75 m 2 = 0, 618 m 2 + 2, 538 m 2 = 1, 5228 m 2 = 4, 0608 m 2 4 m 2 = 2, 16 m 2 = 0, 48 m 2 = 0, 14 m 2 = 0, 75 m 2 = 0, 36 m 2 = 0, 618 m 2 + 4, 508 m 2 5 m 2 = 3 m 2 = 8 m 2

LUAS RUANG PENYIMPANAN RM Kebutuhan rak filing RM 1. Ukuran RM 2. Jenis statis

LUAS RUANG PENYIMPANAN RM Kebutuhan rak filing RM 1. Ukuran RM 2. Jenis statis atau moveable=roll-o-pact 3. Ukuran rak daya tampung RM 4. Jumlah RM periode tertentu Luas ruangan

UKURAN REKAM MEDIS Lebar Tebal Panjang

UKURAN REKAM MEDIS Lebar Tebal Panjang

RAK STATIS

RAK STATIS

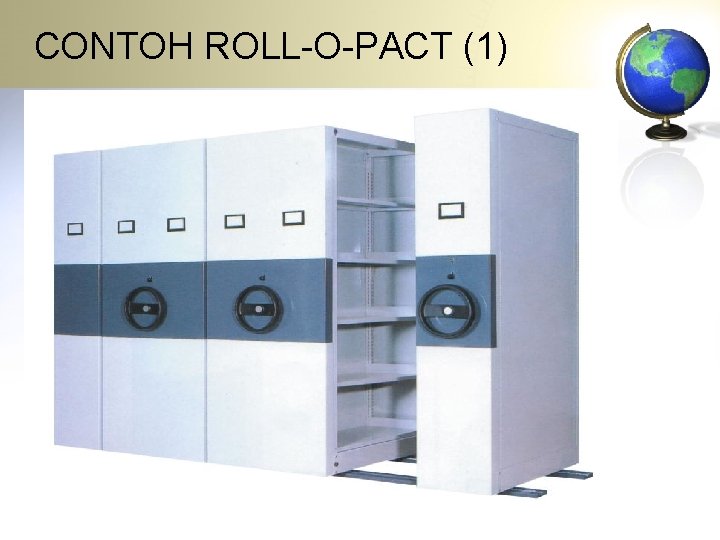

CONTOH ROLL-O-PACT (1)

CONTOH ROLL-O-PACT (1)

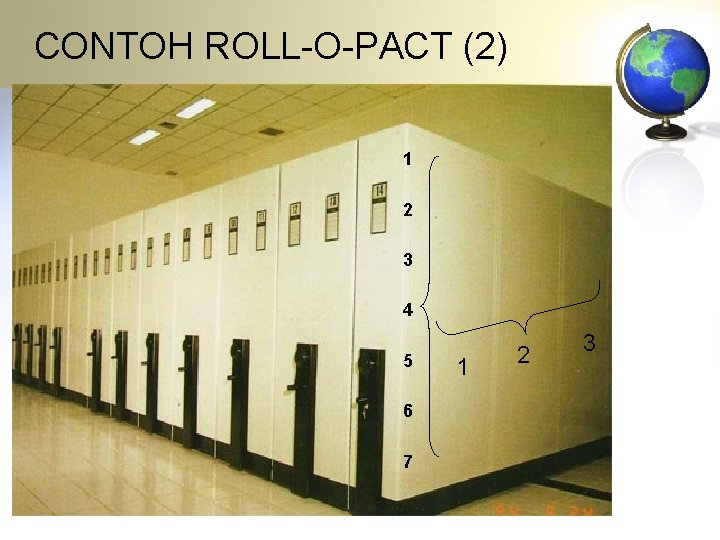

CONTOH ROLL-O-PACT (2) 1 2 3 4 5 6 7 1 2 3

CONTOH ROLL-O-PACT (2) 1 2 3 4 5 6 7 1 2 3

1 unit ROP, terdiri dari: • 3 sub rak ke samping @100 cm •

1 unit ROP, terdiri dari: • 3 sub rak ke samping @100 cm • 7 sub rak ke atas-bawah Kapasitas 1 unit ROP tebal 1 RM +0, 5 cm = {7 x (100/ 0, 5)} x 3 = 4. 200 RM

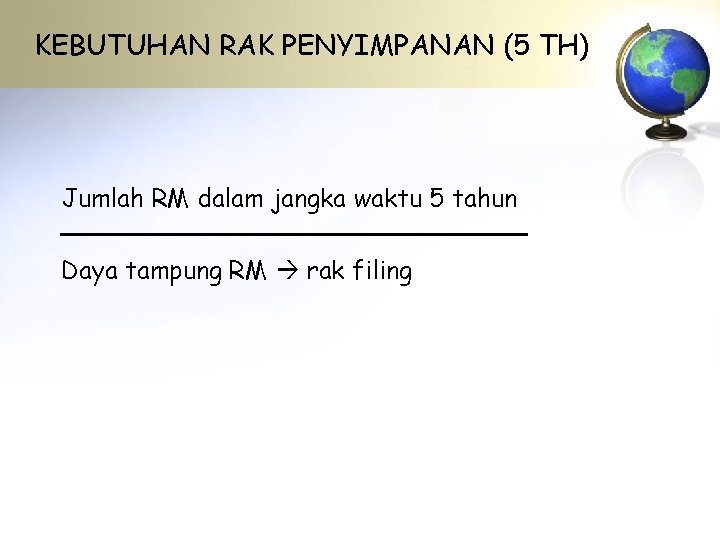

KEBUTUHAN RAK PENYIMPANAN (5 TH) Jumlah RM dalam jangka waktu 5 tahun Daya tampung

KEBUTUHAN RAK PENYIMPANAN (5 TH) Jumlah RM dalam jangka waktu 5 tahun Daya tampung RM rak filing

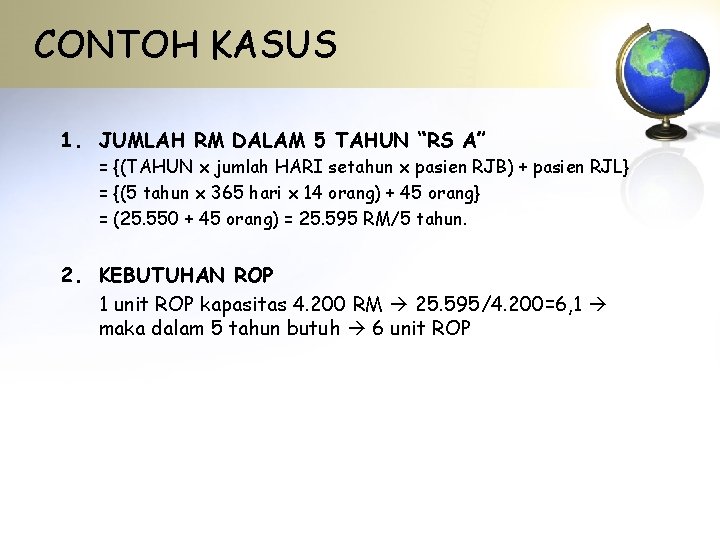

CONTOH KASUS 1. JUMLAH RM DALAM 5 TAHUN “RS A” = {(TAHUN x jumlah

CONTOH KASUS 1. JUMLAH RM DALAM 5 TAHUN “RS A” = {(TAHUN x jumlah HARI setahun x pasien RJB) + pasien RJL} = {(5 tahun x 365 hari x 14 orang) + 45 orang} = (25. 550 + 45 orang) = 25. 595 RM/5 tahun. 2. KEBUTUHAN ROP 1 unit ROP kapasitas 4. 200 RM 25. 595/4. 200=6, 1 maka dalam 5 tahun butuh 6 unit ROP

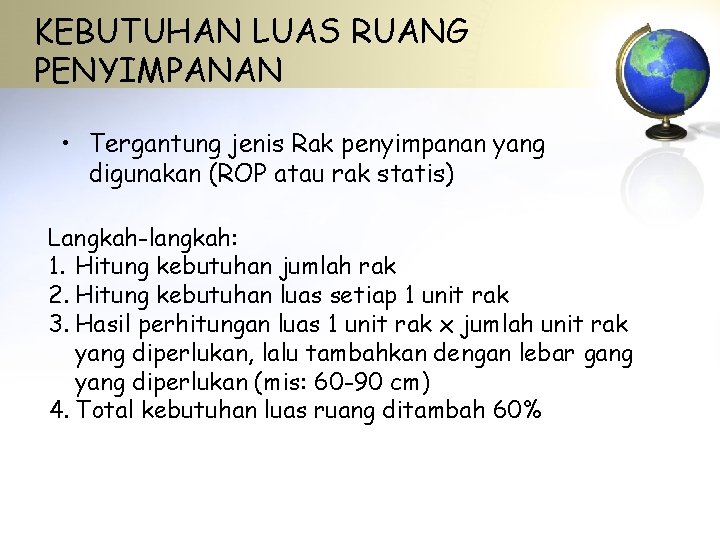

KEBUTUHAN LUAS RUANG PENYIMPANAN • Tergantung jenis Rak penyimpanan yang digunakan (ROP atau rak

KEBUTUHAN LUAS RUANG PENYIMPANAN • Tergantung jenis Rak penyimpanan yang digunakan (ROP atau rak statis) Langkah-langkah: 1. Hitung kebutuhan jumlah rak 2. Hitung kebutuhan luas setiap 1 unit rak 3. Hasil perhitungan luas 1 unit rak x jumlah unit rak yang diperlukan, lalu tambahkan dengan lebar gang yang diperlukan (mis: 60 -90 cm) 4. Total kebutuhan luas ruang ditambah 60%

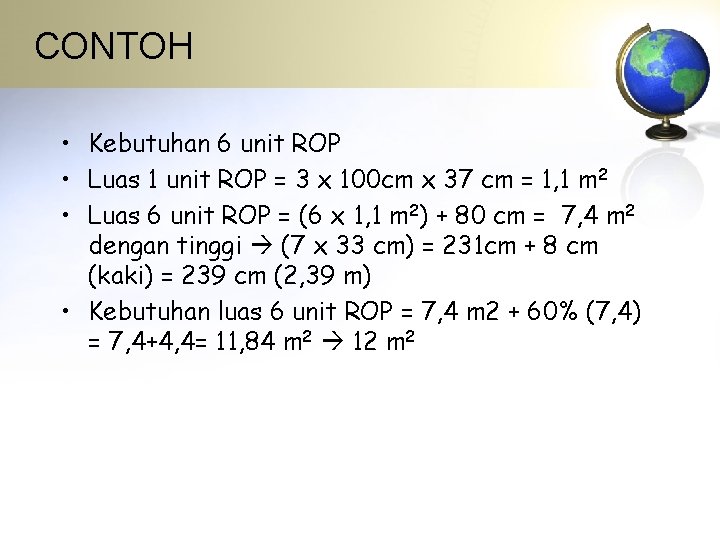

CONTOH • Kebutuhan 6 unit ROP • Luas 1 unit ROP = 3 x

CONTOH • Kebutuhan 6 unit ROP • Luas 1 unit ROP = 3 x 100 cm x 37 cm = 1, 1 m 2 • Luas 6 unit ROP = (6 x 1, 1 m 2) + 80 cm = 7, 4 m 2 dengan tinggi (7 x 33 cm) = 231 cm + 8 cm (kaki) = 239 cm (2, 39 m) • Kebutuhan luas 6 unit ROP = 7, 4 m 2 + 60% (7, 4) = 7, 4+4, 4= 11, 84 m 2 12 m 2

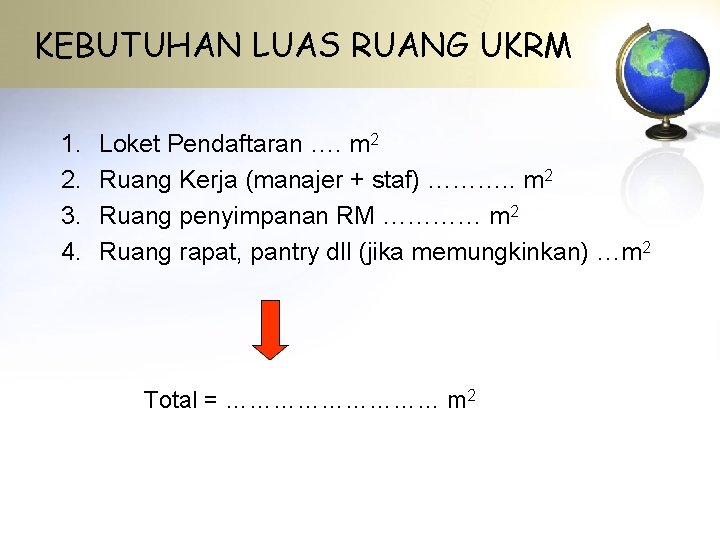

KEBUTUHAN LUAS RUANG UKRM 1. 2. 3. 4. Loket Pendaftaran …. m 2 Ruang

KEBUTUHAN LUAS RUANG UKRM 1. 2. 3. 4. Loket Pendaftaran …. m 2 Ruang Kerja (manajer + staf) ………. . m 2 Ruang penyimpanan RM ………… m 2 Ruang rapat, pantry dll (jika memungkinkan) …m 2 Total = …………… m 2

CONTOH 1. Loket Pendaftaran = 3 m 2 2. Ruang Kerja (manajer + staf)

CONTOH 1. Loket Pendaftaran = 3 m 2 2. Ruang Kerja (manajer + staf) = 12 m 2 3. Ruang penyimpanan RM = 12 m 2 Total = 27 m 2

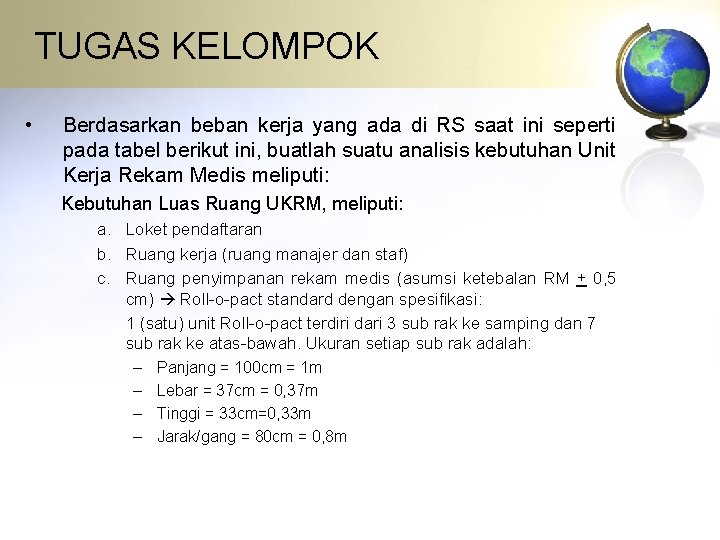

TUGAS KELOMPOK • Berdasarkan beban kerja yang ada di RS saat ini seperti pada

TUGAS KELOMPOK • Berdasarkan beban kerja yang ada di RS saat ini seperti pada tabel berikut ini, buatlah suatu analisis kebutuhan Unit Kerja Rekam Medis meliputi: Kebutuhan Luas Ruang UKRM, meliputi: a. Loket pendaftaran b. Ruang kerja (ruang manajer dan staf) c. Ruang penyimpanan rekam medis (asumsi ketebalan RM + 0, 5 cm) Roll-o-pact standard dengan spesifikasi: 1 (satu) unit Roll-o-pact terdiri dari 3 sub rak ke samping dan 7 sub rak ke atas-bawah. Ukuran setiap sub rak adalah: – – Panjang = 100 cm = 1 m Lebar = 37 cm = 0, 37 m Tinggi = 33 cm=0, 33 m Jarak/gang = 80 cm = 0, 8 m

Tabel Beban Kerja Jumlah RM Waktu kerja efektif 6 jam sehari Kelompok I II

Tabel Beban Kerja Jumlah RM Waktu kerja efektif 6 jam sehari Kelompok I II IV Nama RS MEDIKA LOKA AMANAH CITRA MEDIKA INSANI MULIA Pasien RJB 100 40 200 300 Pasien RJL 250 100 400 700 Pasien RI 50 20 80 120

SISTEMATIKA PENULISAN LAPORAN • • • Bab I Pendahuluan Bab II Kondisi yang ada

SISTEMATIKA PENULISAN LAPORAN • • • Bab I Pendahuluan Bab II Kondisi yang ada saat ini (gambar + foto) Bab III Kondisi berdasarkan hasil analisis Bab IV Pembahasan Bab V Kesimpulan dan saran • Laporan dibuat dengan kertas A 4, Jenis huruf times newroman dan spasi 1, 5 • Dikumpulkan paling lambat tanggal …………. .
